工業網關在復雜印刷產線中的關鍵作用：疆鴻智能DEVICENET轉ETHERCAT網關

在高度自動化的現代工廠中，設備間的無縫通信是保障生產效率與工藝精度的基石。工業通信網關作為連接不同協議網絡的橋梁，其核心作用在于實現數據流的透明、可靠與實時轉換，從而打破信息孤島，構建統一可控的生產體系。本文以某大型印刷廠的復雜工藝生產線改造項目為例，探討特定網關的應用實踐。

項目背景

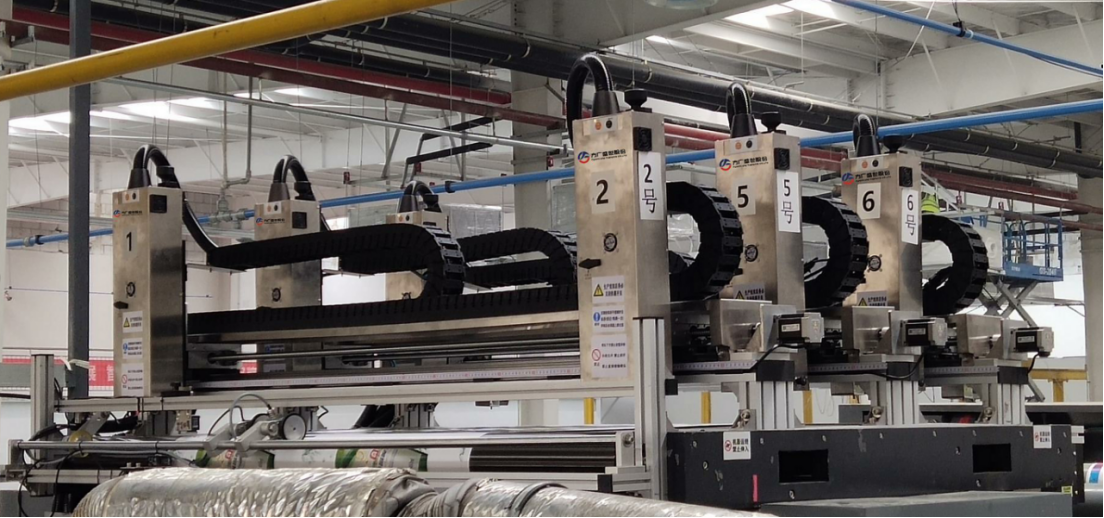

該印刷生產線承印高端包裝材料，工藝涉及多色套印、UV固化、精準模切等多道工序。原有系統包含多臺采用DEVICENET接口的伺服驅動器、高精度絕對值編碼器（如P+F品牌）等現場設備。為提升整線控制響應速度與數據集成能力，新引入的中央控制器采用了倍福（Beckhoff）基于ETHERCAT總線的PLC。由此，在高速ETHERCAT網絡與實時可靠的DEVICENET設備層之間，部署一臺性能優異的協議轉換網關成為項目成功的關鍵。

網絡拓?fù)渑c關鍵設備
項目構建了主從清晰的二級網絡架構：
1. 主控層：倍福CX系列PLC作為ETHERCAT主站。
2. 轉換層：一臺DEVICENET主站轉ETHERCAT從站網關置于控制柜內。該網關作為ETHERCAT網絡的從站，接受PLC調度；同時作為DEVICENET網絡的主站，管理下層設備。
3. 設備層：多條DEVICENET總線分別連接各單元的伺服驅動器、編碼器及遠程I/O模塊。

核心設備清單：
- 控制主站：Beckhoff CX系列PLC
- 協議網關：DEVICENET主站轉ETHERCAT從站網關（特定型號）
- 現場設備：多臺DEVICENET從站伺服驅動器、P+F絕對值編碼器
- 網絡組件：ETHERCAT及DEVICENET線纜、端子模塊、電源

數據映射規劃
為實現精確控制，數據映射是網關配置的核心：
1. I/O數據映射：在網關配置軟件中，將每個DEVICENET從站設備（如編碼器）的輸入/輸出數據（如位置值、控制字狀態），精準映射到網關內部的過程映像區（PIO）。隨后，該P(yáng)IO區被整體映射為ETHERCAT從站的輸入/輸出數據，供PLC循環讀寫。
2. 參數訪問通道：通過網關的顯式消息（Explicit Messaging）通道，PLC可直接讀寫遠端DEVICENET設備的參數對象，便于進行伺服增益調節或診斷，無需額外編程。
3. 同步機制：利用ETHERCAT的高精度分布式時鐘，網關同步所有DEVICENET子網的數據采集與輸出時刻，確保在多色套印等工藝中，各單元?jiǎng)幼鲊?yán)格同步，消除因通信延遲導致的套印偏差。

總結
在本案例中，專用的DEVICENET轉ETHERCAT網關并非簡單的協議轉換器。它作為網絡架構中的智能樞紐，通過高效的數據映射與周期同步，將傳統DEVICENET設備無縫融入高性能ETHERCAT控制系統。此舉不僅保護了原有設備投資，更顯著提升了系統響應速度與控制精度，使復雜印刷生產線的穩定性與產品優良率獲得了切實保障。在工業4.0邁向深度集成的當下，此類專業網關在解決設備異構、實現數據縱向貫通方面，將持續發揮不可替代的關鍵作用。
