微米級閉環的“翻譯官”：疆鴻智能EtherCAT轉DeviceNet網關實戰

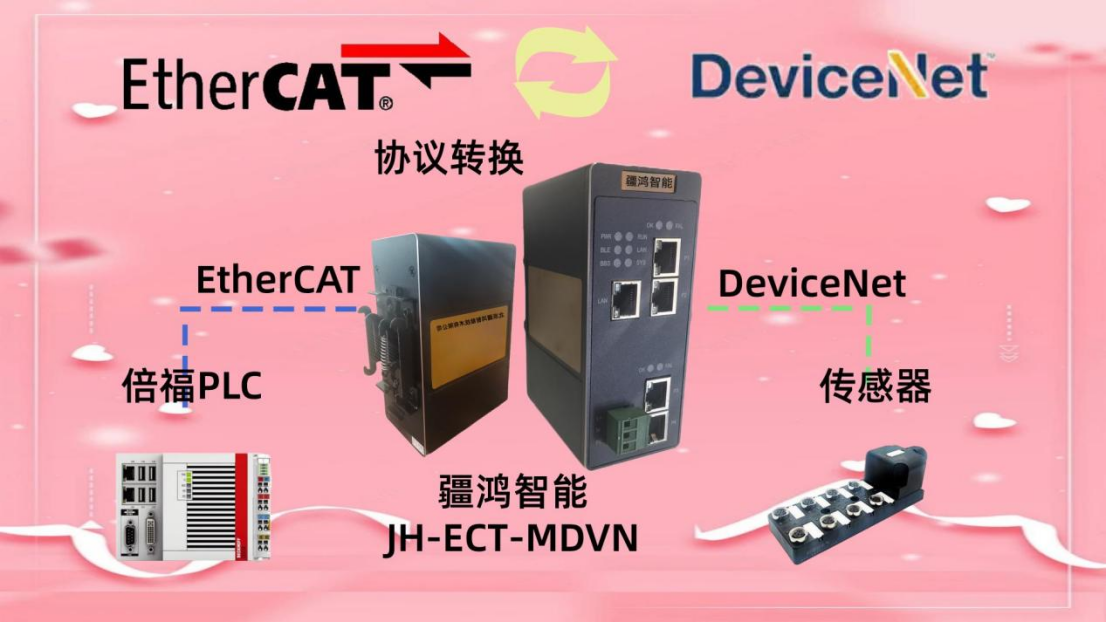

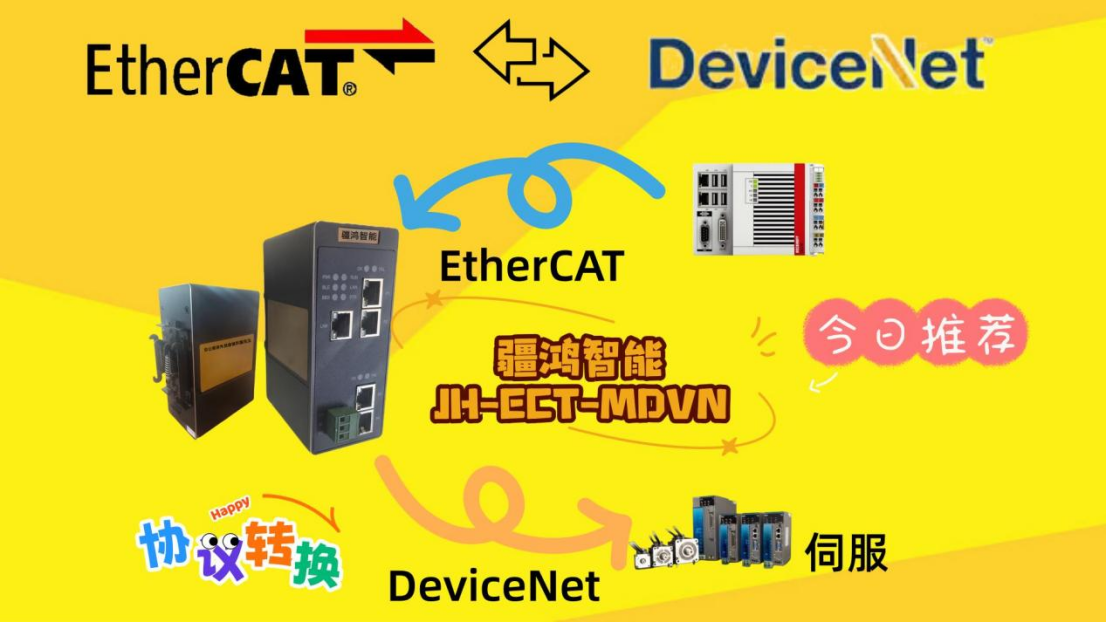

在精密制造領域，尤其是鍛壓機床與模具銑削加工中，位置控制的精度直接決定了產品的最終品質。面對主軸與進給軸上微米級的定位要求，我們必須在復雜的工業網絡環境中，為控制系統搭建一條可靠、低延遲的“數據高速公路”。近期，我在一個設備升級項目中，成功應用了疆鴻智能EtherCAT轉DeviceNet協議轉換網關（JH-ECT-MDVN），解決了高端控制器與現有高精度編碼器之間的通訊壁壘。

在該項目中，上位主控制器選用的是倍福（Beckhoff）的PLC，其核心控制網絡基于EtherCAT實時以太網協議。然而，我們使用的絕對值編碼器（用于實時反饋主軸與進給軸的位置）則采用DeviceNet現場總線進行通訊。若舍棄這批高精度的絕對值編碼器，不僅會造成資源浪費，更會因設備改造周期過長而影響生產。

此時，EtherCAT轉DeviceNet網關成為了整個閉環控制系統的關鍵樞紐。

網關的核心作用：協議轉換與數據透明化
從自動化工程師的視角來看，這款網關絕不僅僅是物理接口的轉換器。它在系統中扮演著“翻譯官”與“數據管家”的雙重角色：
1. 主站-從站架構的橋接：網關對EtherCAT網絡而言，充當一個標準的從站設備，接受倍福PLC的實時控制指令；而對DeviceNet網絡而言，它則作為主站，主動管理并輪詢下方的編碼器設備。這種雙向身份轉換，使得PLC無需修改底層程序結構，只需通過標準的EtherCAT數據幀讀寫，即可獲取編碼器的位置信息。
2. 數據映射與實時性保障：編碼器通過DeviceNet返回的原始位置數據（如多圈絕對值數據），經過網關的協議解析后，被精準地映射到EtherCAT的過程數據對象（PDO）中。在鍛壓機快速?zèng)_壓或進給軸高速切削的瞬間，網關必須確保數據傳輸?shù)亩秳?dòng)控制在微秒級，以保證PID調節的實時性，從而將定位誤差穩定控制在0.01mm以內。

案例分析：模具銑削的精度攻堅
以一臺五軸聯動模具銑床為例，其旋轉主軸上的絕對值編碼器通過DeviceNet反饋實時角度。當PLC發出快速進給指令時，網關的作用至關重要：它將EtherCAT的同步時鐘與DeviceNet的輪詢機制完美結合，確保編碼器反饋的角度值與實際伺服指令位置實時對齊。在實際加工中，原本因協議轉換產生的延遲導致輪廓誤差超差，在引入高性能網關后，定位精度從0.03mm提升至穩定的0.008mm，滿足了高光潔度模具的加工要求。

工程部署的便利性
從調試角度而言，現代的網關通常內置了直觀的配置軟件。工程師無需深入精通兩種協議底層，即可通過圖形化界面完成DeviceNet波特率、MAC ID的設置以及EtherCAT XML設備描述文件的生成。這極大縮短了現場調試的時間，并提供了強大的診斷功能，能夠快速定位斷線或數據包丟失的問題。

總結
在復雜的工業自動化升級改造中，EtherCAT轉DeviceNet網關不僅僅是一個線纜轉接頭，它是打通“信息孤島”的戰略工具。它既保護了我們?cè)诰芫幋a器上的現有投資，又充分發揮了倍福控制系統在實時計算上的優勢。對于追求微米級加工精度的鍛壓與切削設備而言，選擇合適的網關，就等于確保了整個閉環控制鏈路的暢通與精準，是實現高端制造不可或缺的一環。
