毫秒級精準配料：疆鴻智能EtherCAT/DeviceNet網關賦能化工智能稱重

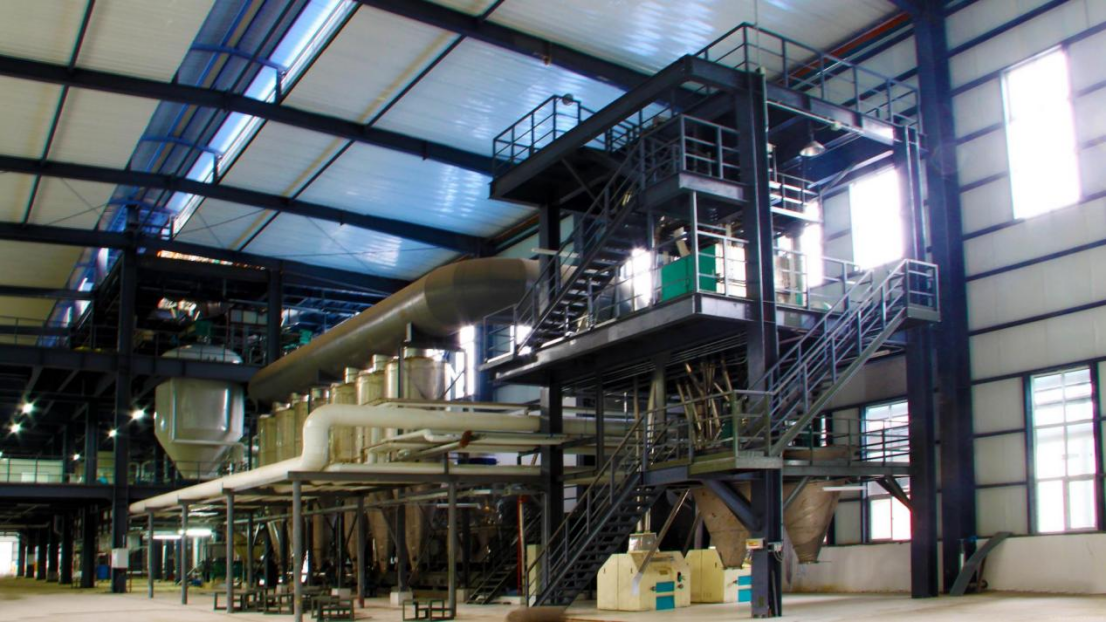

在精細化工生產中，反應釜、儲罐及配料槽的實時稱重?cái)?shù)據是工藝控制的核心參數。近期，我們完成了一套以倍福CX系列PLC為控制核心，通過疆鴻智能EtherCAT轉DeviceNet網關（JH-ECT-MDVN)連接多個稱重模塊的改造項目。該項目旨在解決原料添加的精準計量、反應過程的重量變化監控以及成品灌裝的精確控制問題。

從工程師視角看，本項目的核心挑戰在于實現EtherCAT高速實時網絡與DeviceNet設備網絡的無縫對接。倍福PLC作為EtherCAT主站，其總線掃描周期可達毫秒級，而現場的稱重模塊多為成熟的DeviceNet從站設備，兩種總線在物理層、數據鏈路層及應用層協議上均存在顯著差異。此時，協議轉換網關便成為系統集成的關鍵節點。

網關在設備通訊中主要發揮三重作用：其一，協議解析與映射。網關內部集成了完整的DeviceNet從站協議棧，可被稱重模塊識別為主站設備，同時作為EtherCAT從站接入倍福系統。它將來自PLC的EtherCAT過程數據對象（PDO）實時解包，映射為DeviceNet的顯式或隱式報文，驅動稱重模塊進行去皮、清零或配料閥門控制；反之，將稱重模塊的實時重量值、狀態位打包成EtherCAT數據幀，在規定的1ms總線周期內返回PLC。其二，數據透明傳輸與隔離。通過網關配置工具，我們將各稱重模塊的輸入輸出數據映射到PLC的特定地址區，工程師在上位機編程時無需關注底層通訊細節，可直接調用重量數值。同時，網關兩側的電氣隔離有效避免了不同總線設備間的電位干擾，這在化工防爆環境中尤為重要。其三，網絡拓?fù)涞撵`活擴展。原本受限于DeviceNet干線長度的稱重模塊，現在可通過網關接入光纖傳輸?shù)腅therCAT網絡，大大提高了設備布局的靈活性。

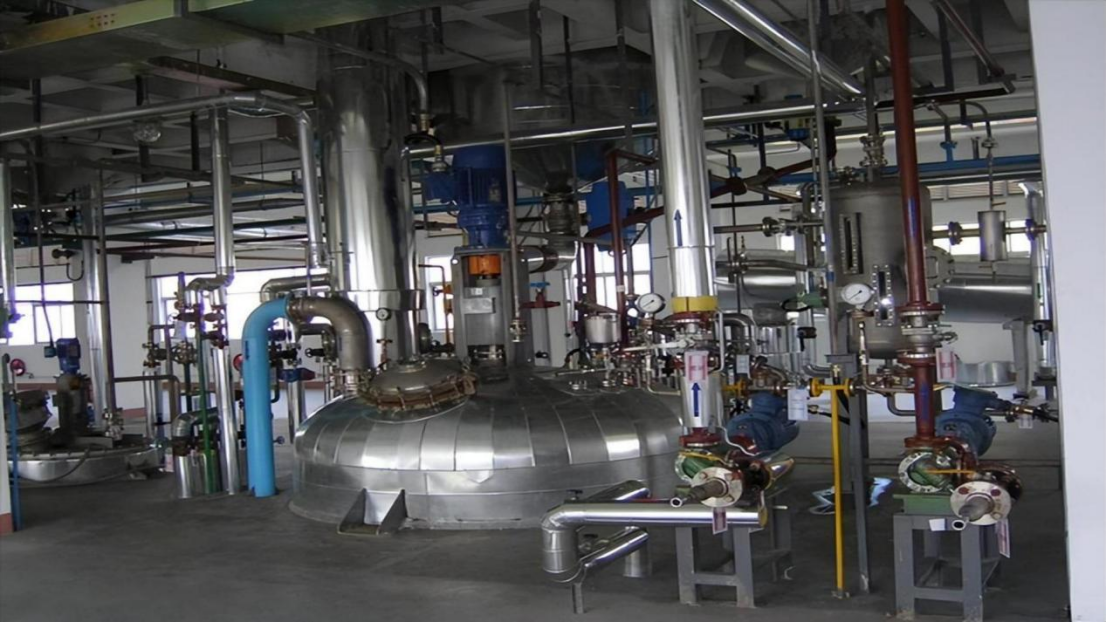

以一個具體案例為例：在某聚合反應釜配料工段，需要對三種液體原料進行順序添加和精確計量。我們通過網關將三個帶有DeviceNet接口的稱重傳感器接入倍萊控制系統。PLC根據配方設定，通過網關向?qū)?yīng)稱重模塊發送預設值指令；模塊實時上傳重量變化，當達到設定值的99%時，PLC控制閥門減速，達到100%時精確關閉。得益于網關的高效轉換，整個控制鏈路的延遲小于2ms，確保了配料精度優于0.1%。

總結而言，EtherCAT轉DeviceNet網關不僅是物理層的信號轉換器，更是異構控制網絡中承上啟下的邏輯橋梁。它成功將成熟的DeviceNet稱重設備融入高性能的EtherCAT控制體系，既保護了現有設備投資，又滿足了化工生產對高速、高精度數據采集的需求。在工業4.0背景下，這類協議轉換網關的價值在于其靈活性和兼容性，為實現多品牌、多協議設備的互聯互通提供了可靠的技術路徑。
