作為一款本地AI圖像識別開發板，BW21-CBV-Kit它能夠獨自運行目標識別模型。2.4GHz+5GHz的雙頻Wi-Fi，提供高性能的無線傳輸能力，讓圖像傳輸更加流暢。豐富的接口，搭配著AI識別，可以擴展出無限可能。

BW21-CBV-Kit支持Arduino的開發方式，可以簡單實現一些DIY想法，例如：人臉識別、手勢識別、物品識別等。

這次小安給大家?guī)?lái)的是小安派BW21-CBV-Kit——BLE 傳輸 DHT 數據

用料

BW21-CBV-Kit x 1

DHT11 或 DHT22 或 DHT21

Android / iOS 手機

示例

在本示例中，DHT 溫濕度傳感器獲取的數據通過 BLE UART 服務傳輸?shù)?a target="_blank">智能手機。有關如何使用 DHT 傳感器和 BLE UART 服務的詳細解釋，請參考其他示例。

操作步驟

注意，如果您使用的 DHT 傳感器沒有安裝在 PCB 上，您需要添加一個 10K Ω上拉電阻。 按照電路圖將 DHT 傳感器連接到 BW21-CBV-Kit 板上。

BW21-CBV-Kit:

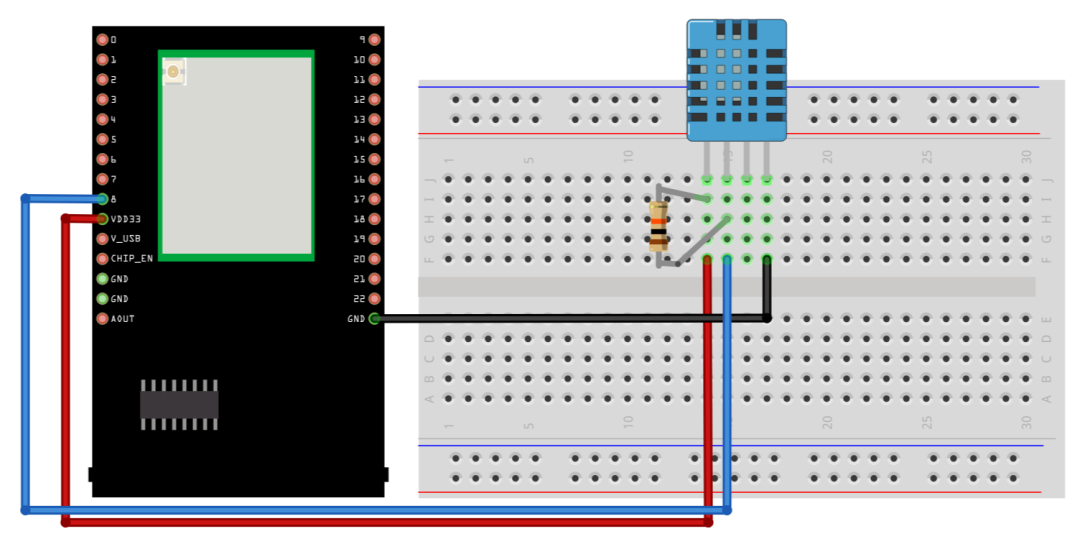

DHT 傳感器未安裝在 PCB 上

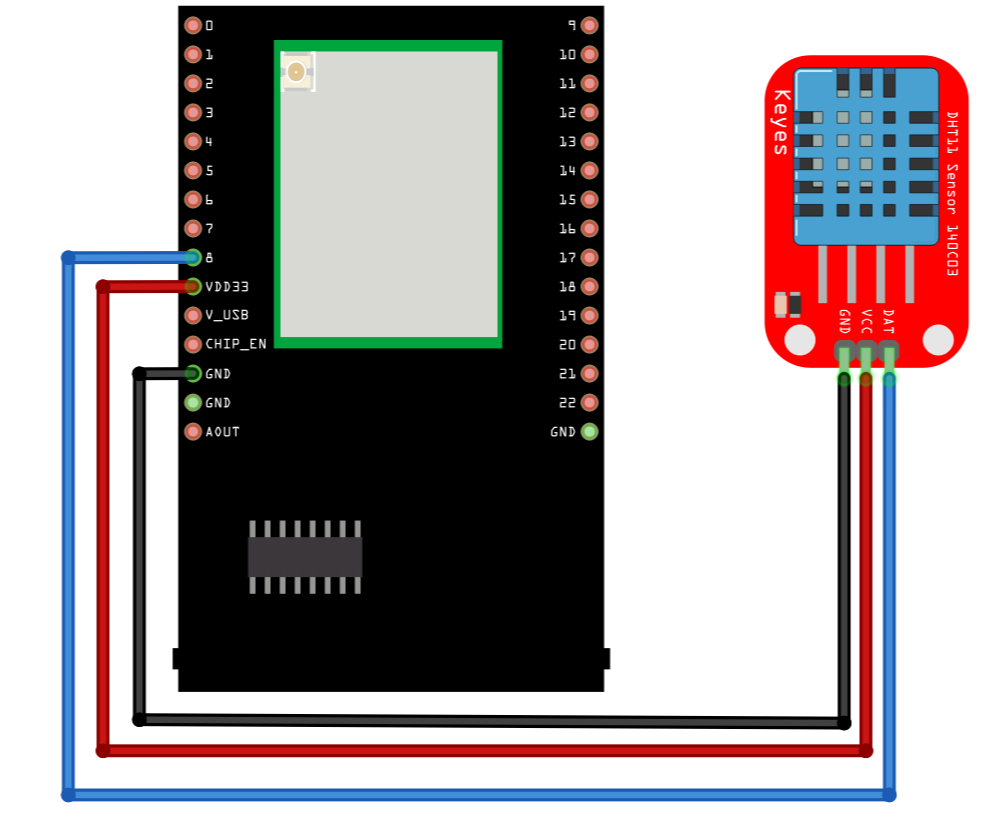

DHT 傳感器安裝在 PCB 上

確保您的智能手機已安裝兼容的 BLE UART 應用程序，您可以在以下商店找到：

Google Play 商店

https://play.google.com/store/apps/details?id=com.adafruit.bluefruit.le.connect https://play.google.com/store/apps/details?id=de.kai_morich.serial_bluetooth_terminal Apple App Store

https://apps.apple.com/us/app/bluefruit-connect/id830125974

打開示例，“文件” -> “示例” -> “AmebaBLE” -> “DHT_over_BLEUart”。

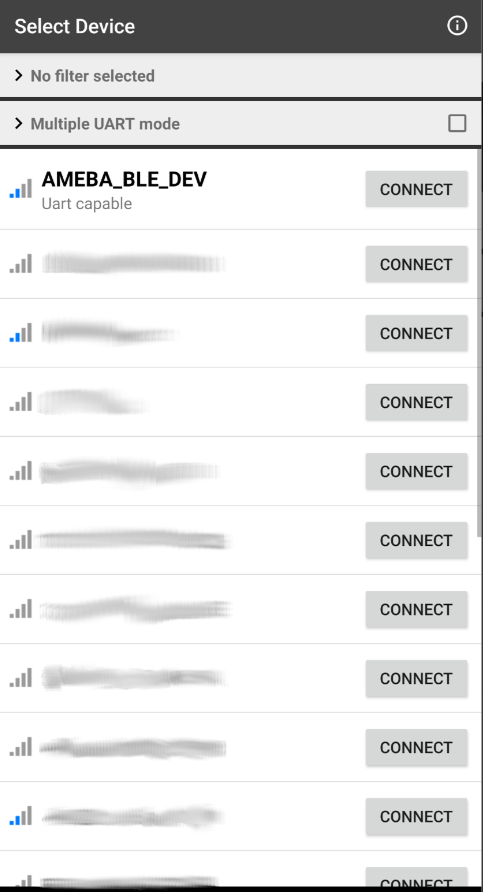

上傳代碼后，上傳完成后按下 BW21-CBV-Kit 板上的復位按鈕。 打開智能手機上的應用程序，掃描并連接到顯示為 “AMEBA_BLE_DEV” 的 BW21-CBV-Kit 板，并在應用程序中選擇 UART 功能。

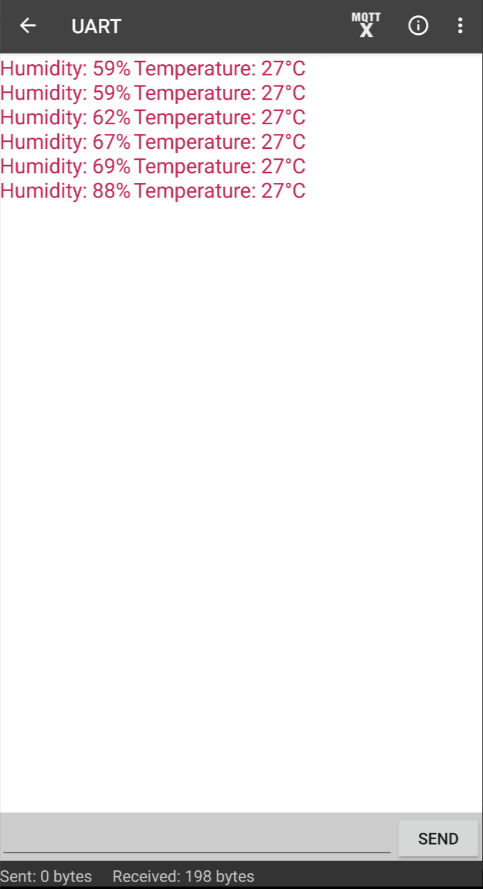

啟動 UART 功能后，每 5 秒鐘應收到一次包含測量溫度和濕度的通知。
