這次小安給大家?guī)?lái)的是小安派BW21-CBV-Kit——驅動 ILI9341 TFT 顯示屏

DMP6 讀取 MPU6050 轉換為 ROS 的 IMU 數據

用料

BW21-CBV-Kit x 1

ILI9341 TFT 顯示屏 x 1

示例

我們測試了以下兩種帶 SPI 接口的 ILI9341 TFT LCD 型號：

Adafruit 2.8 英寸 TFT LCD(帶觸摸屏)

https://www.adafruit.com/products/1651

https://learn.adafruit.com/adafruit-2-8-tft-touch-shield-v2?view=all

QVGA 2.2″ TFT LCD

http://www.lcdwiki.com/2.2inch_SPI_Module_ILI9341_SKU:MSP2202

帶 SPI 接口的 ILI9341 TFT LCD 的常用引腳：

MOSI：標準 SPI 主機輸出從機輸入引腳

MISO：標準 SPI 主機輸入從機輸出引腳

SLK： 標準 SPI 時鐘引腳

CS：標準 SPI 片選引腳

RESET： 用于重新啟動 LCD

D/C： 數據/命令。 當它處于低電平時，傳輸?shù)?a target="_blank">信號為命令，否則傳輸?shù)臄?shù)據為數據。

LED(或 BL)： 調整屏幕背光。 可由 PWM 控制或連接至 VCC 以獲得 100% 的背光。

VCC： 連接至 3V 或 5V，取決于其規格。

GND：連接至 GND。

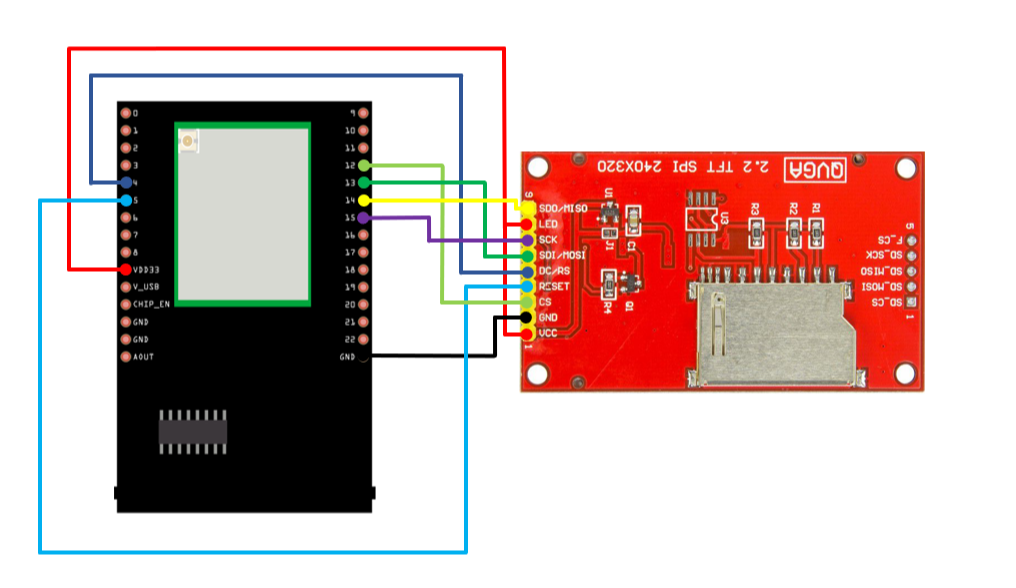

BW21-CBV-Kit 和 QVGA TFT LCD 接線圖：

BW21-CBV-Kit 和 Adafruit 2.8" TFT LCD 觸摸屏接線圖：

請注意

該屏幕型號默認啟用背光，第 8 引腳不用于背光，VCC 應連接至 5V。

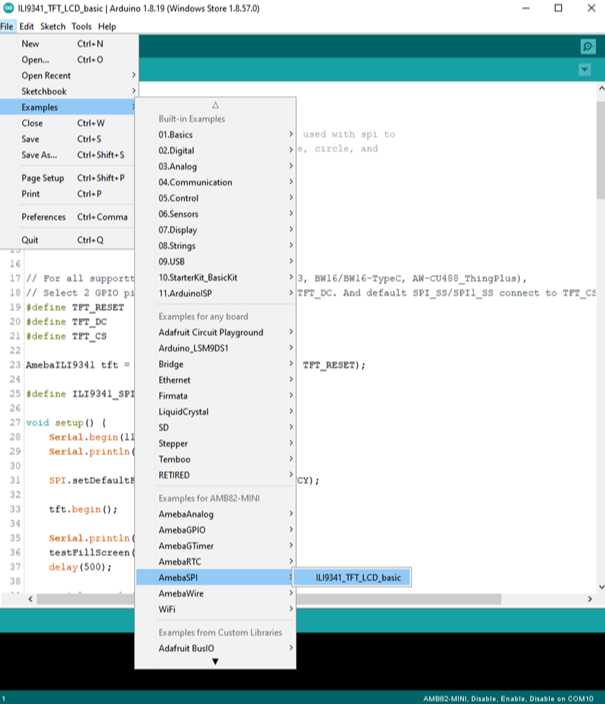

打開示例，"文件" -> "示例" -> "AmebaSPI"->"LCD_Screen_ILI9341_TFT"。

編譯并上傳到 BW21-CBV-Kit，然后按下重置按鈕。

然后就可以看到液晶屏上出現一些顯示測試，如顯示不同顏色、繪制垂直線和水平線、畫圓等.....

此外，它還可以根據屏幕尺寸顯示任何用戶圖像。 這里的在線圖像轉換工具支持以 png、jpg gif 格式輸入圖像，以 .c 文件形式輸出。

轉換完成后，將 .c 文件放入我們的模板 Amebalogo.h 文件中，然后再次上傳代碼。

代碼參考

●RGB 16-bit

ILI9341 使用 RGB 16 位來顯示顏色。 與 RGB 24 位不同，它使用 5 位紅色、6 位綠色和 5 位藍色。 例如，天藍色的 RGB 24 位表示法是 0x87CEFF，即二進制：

紅： 0x87 = B10000111

綠： 0xCE = B11001110

藍： 0xFF = B11111111

并轉換為 RGB 16 位：

紅： B10000

綠： B110011

藍： B11111

然后將它們連接起來，形成 B1000011001111111 = 0x867F

●Drawing of ILI9341

首先必須指定要繪制的矩形范圍，然后將每個像素對應的 2 字節 RGB 16 位顏色逐一傳遞給 ILI9341，這樣 ILI9341 就會將每種顏色填充到每個像素上。

即使繪圖范圍只覆蓋一個像素，您仍然必須指定繪圖范圍。

根據上述規則，我們可以得出結論：畫垂直線或水平線比畫對角線快。

●Printing text on ILI9341

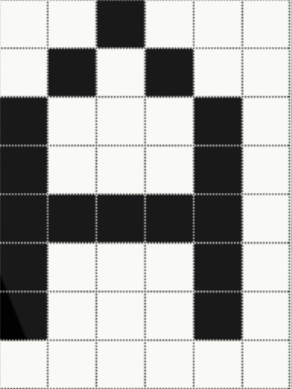

在我們的應用程序接口中，每個字符的大小是 5x7，但每個字符都打印成 6x8(其右側和下方留空)，以便與下一個字符分開。 例如，字符 "A"：

字體大小表示點的大小。 例如，如果字體大小為 2，字符中的每個點就是一個 2x2 的矩形

●屏幕旋轉

ILI9341 提供 0、90、180 和 270 度屏幕旋轉功能。

如果原始寬度為 240，原始高度為 320，當屏幕旋轉 90 度時，寬度變?yōu)?320，高度變?yōu)?240。
