某客戶應用場景中，選用西門子S7-1200PLC作為主控制器，需對施耐德變頻器開展啟停控制、頻率設定、運行狀態監測以及故障診斷等工作。

然而，S7-1200支持Profinet通信協議，而施耐德變頻器支持的是Can協議，二者分屬不同的工業通信體系，無法直接進行組網。

為達成跨平臺的無縫集成，客戶選用北京穩聯技術有限公司的協議網關硬件，在Profinet與Can網絡之間構建透明且可靠的數據傳輸通道，從而使S7-1200能夠像控制本地Profinet設備一樣對施耐德變頻器進行操作。

下面我們來詳細的講解一下配置過程。

一：?jiǎn)?dòng)西門子博途，配置組態

1. 開啟博途軟件，選擇創建新的項目，點擊“創建”按鈕
2. 左側欄目中選取設備與網絡選項，點擊組態網絡以進入配置界面。
3. 左側項目樹中選取PLC設備予以添加，并選定適宜的版本。
4. 在網絡視圖中點擊Profinet轉Can網關至組態
5. 點擊選項，選取管理通用站描述文件Profinet轉Can網關（GSD），勾選擬安裝的GSD文件后，點擊“安裝”。
6. 關閉安裝窗口，雙擊右側硬件目錄內的Profinet轉Can網關網關設備，將網關設備添加至組態當中。
7. 于組態環境中選取Profinet轉Can網關設備，點擊其屬性選項內的常規設置條目，為網關設備分配標識符（ID）與設備名稱，建議取消勾選自動生成名稱功能。
8. 雙擊Profinet轉Can網關設備，在右側模塊中雙擊相應選項以添加收發字節。

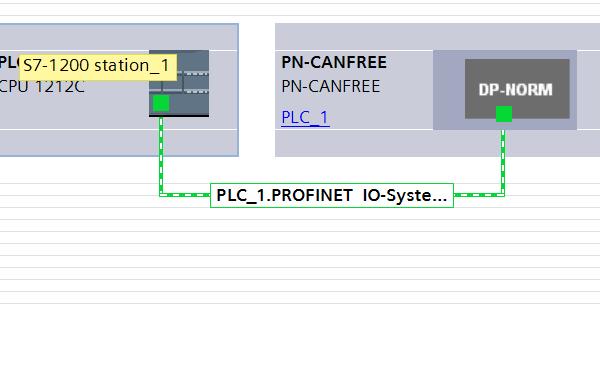

9）在組態環境中達成可編程邏輯控制器（PLC）與網關設備的連接

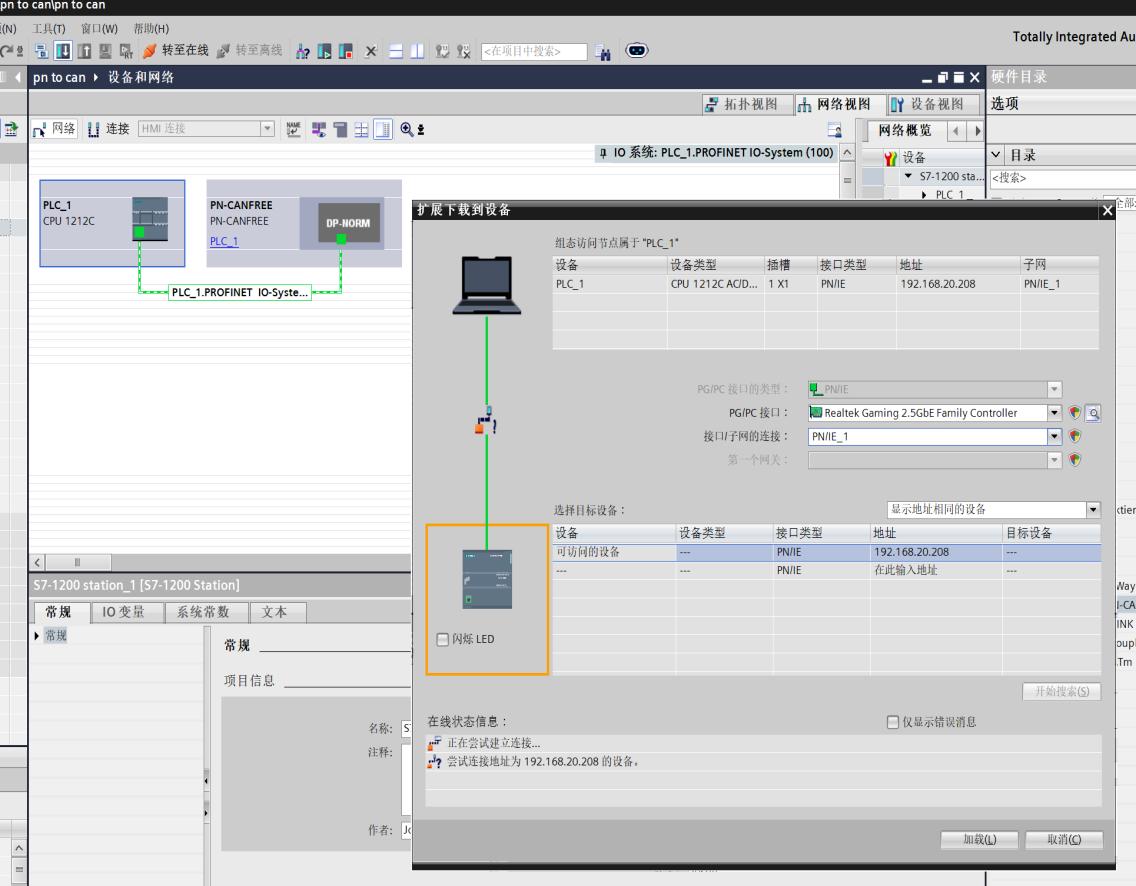

10）點擊“下載到設備”選項，對可編程邏輯控制器（PLC）進行加載操作。

若出現粉紅色錯誤提示框，需對選項進行修改后再執行加載操作。

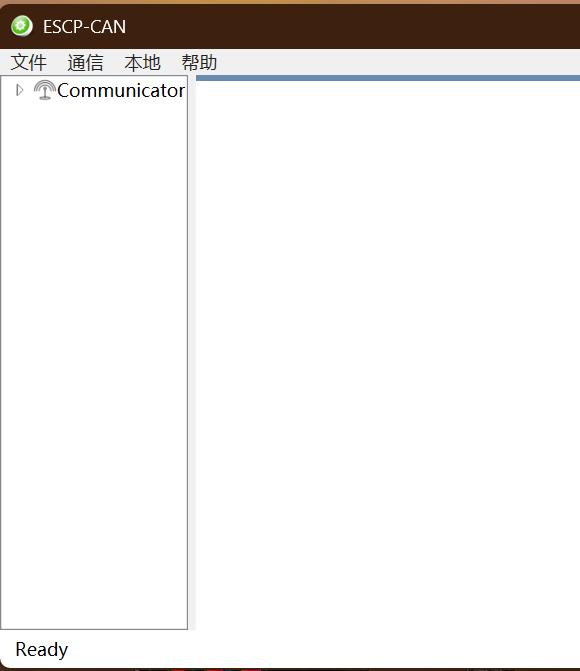

11）啟動ESCP-CAN配置軟件

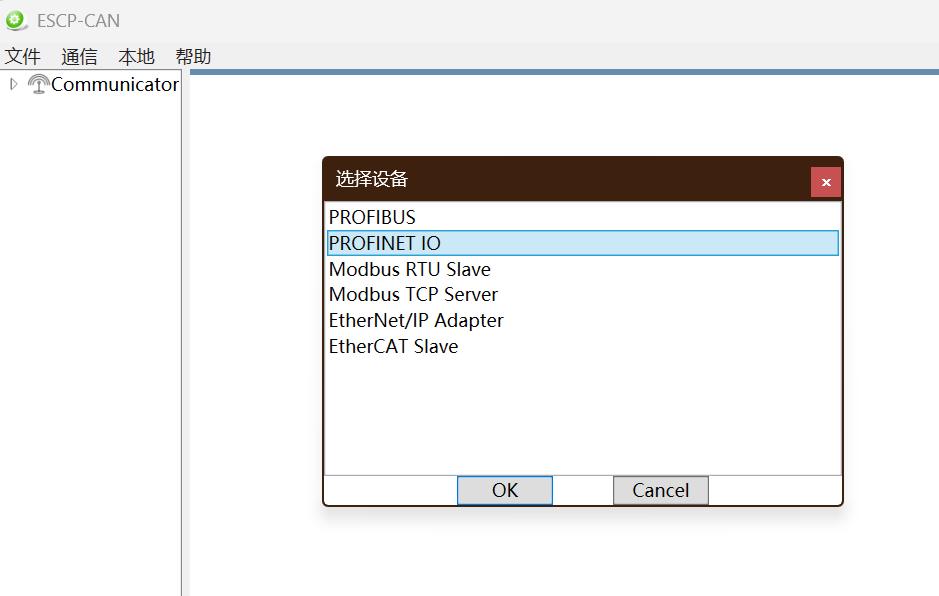

12）在協議轉換配置環境中初始化Profinet通信項目框架

13）Profinet轉Can網關網絡配置界面核查網關設備標識及IP地址參數，確保其與組態環境預設值嚴格相符。

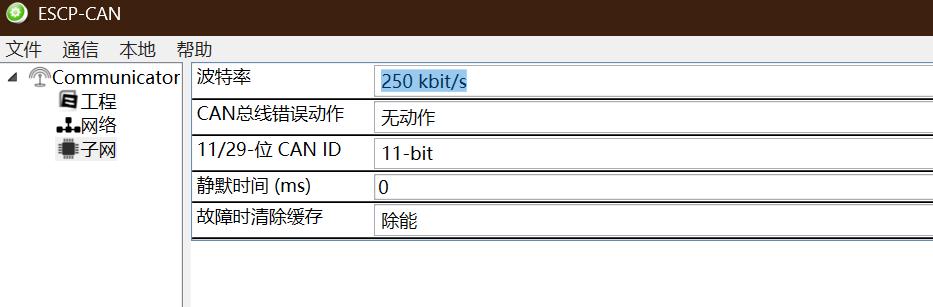

14）于子網配置界面選取目標子網，完成波特率參數的設置與確認

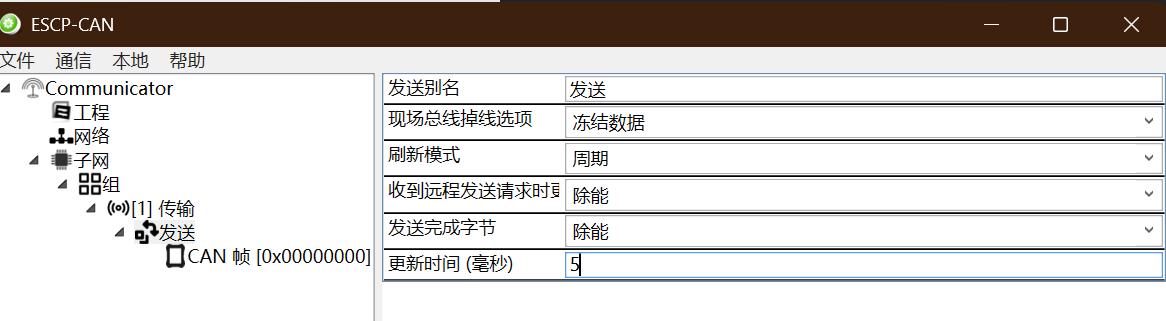

15）對子網實施右鍵操作以添加組，在該組的基礎上進一步添加傳輸，于傳輸層面添加發送操作，并將現場掉線選項設置為凍結數據。

16）將CAN幀標識符（ID）設定為0X0000018C

17）持續在CAN幀上增添數據，設定好字節數，按下回車鍵予以確認。

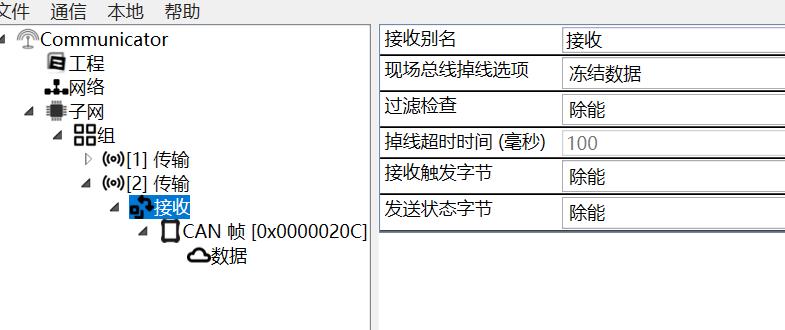

18）持續添加接收功能，針對現場掉線情況，選擇啟用凍結機制，并將掉線時間設定為100（單位需結合具體情境補充，此處原文未提及）。

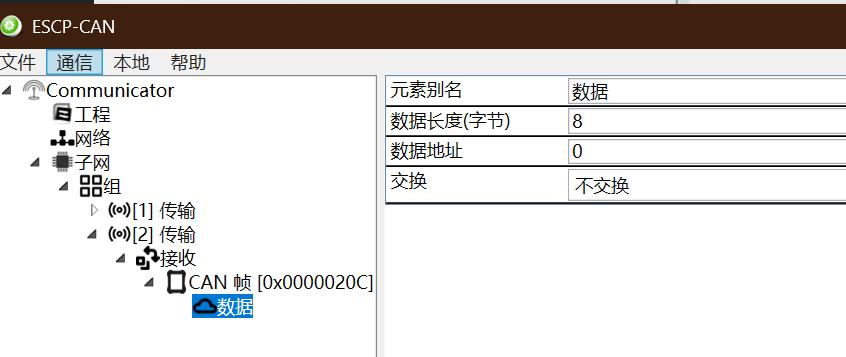

19）持續將CAN幀的標識符（ID）設定為0X000020C，對數據進行修改并調整字節長度后，按回車鍵予以確認。

在通信選項的通信口設置環節，于COM口設置中，將電腦與網關設備通過USB接口進行連接。

21）點擊通信模塊中的下載選項，將Profinet轉Can網關配置文件下載至硬件設備中。

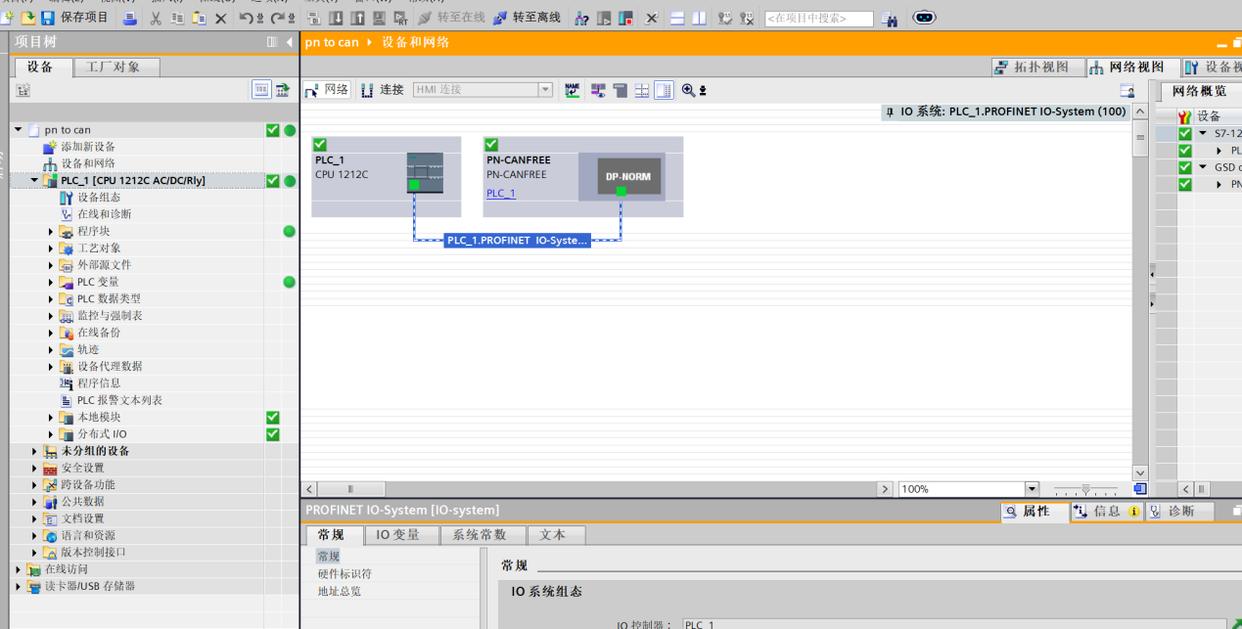

22）返回博途軟件，將已完成配置的組態進行后續操作

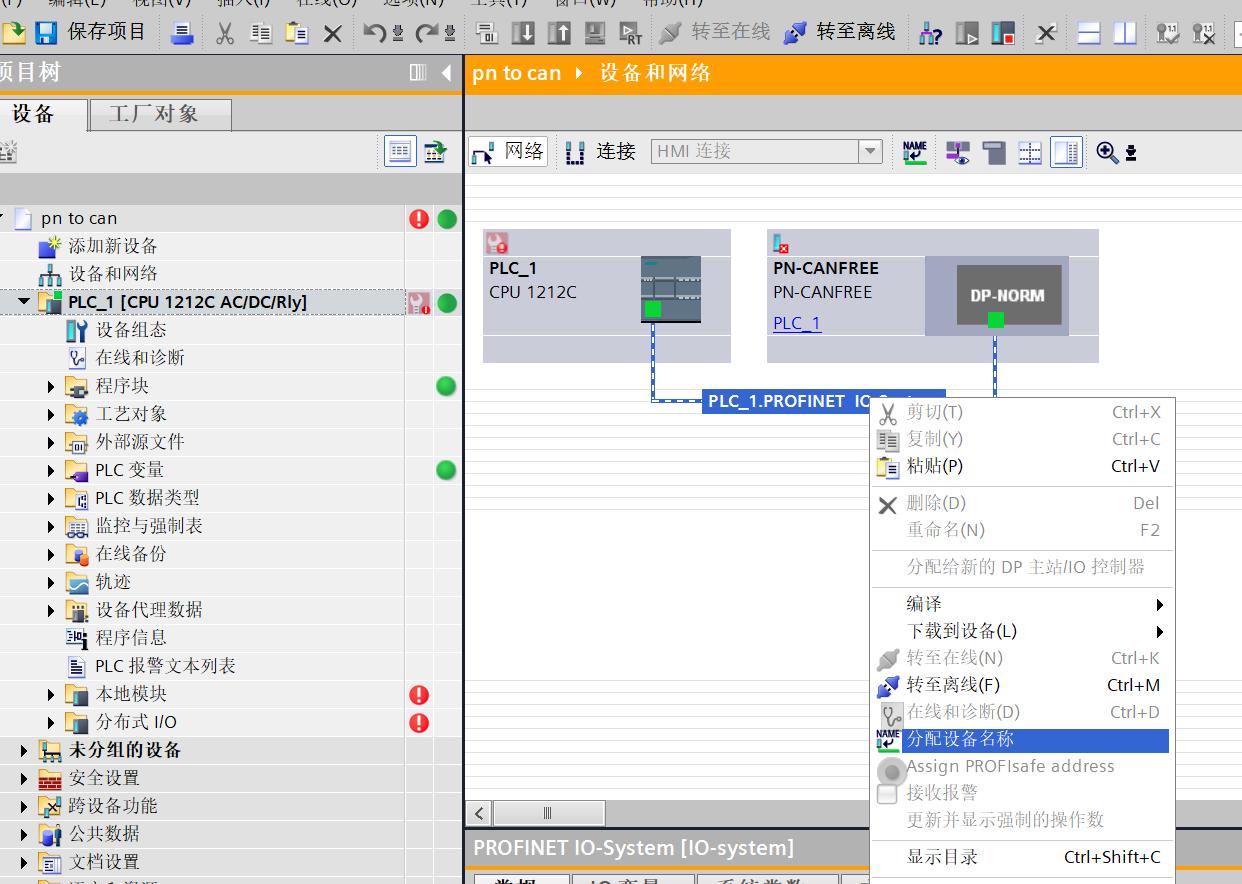

23）對連接鏈執行右鍵點擊操作，為設備賦予名稱。

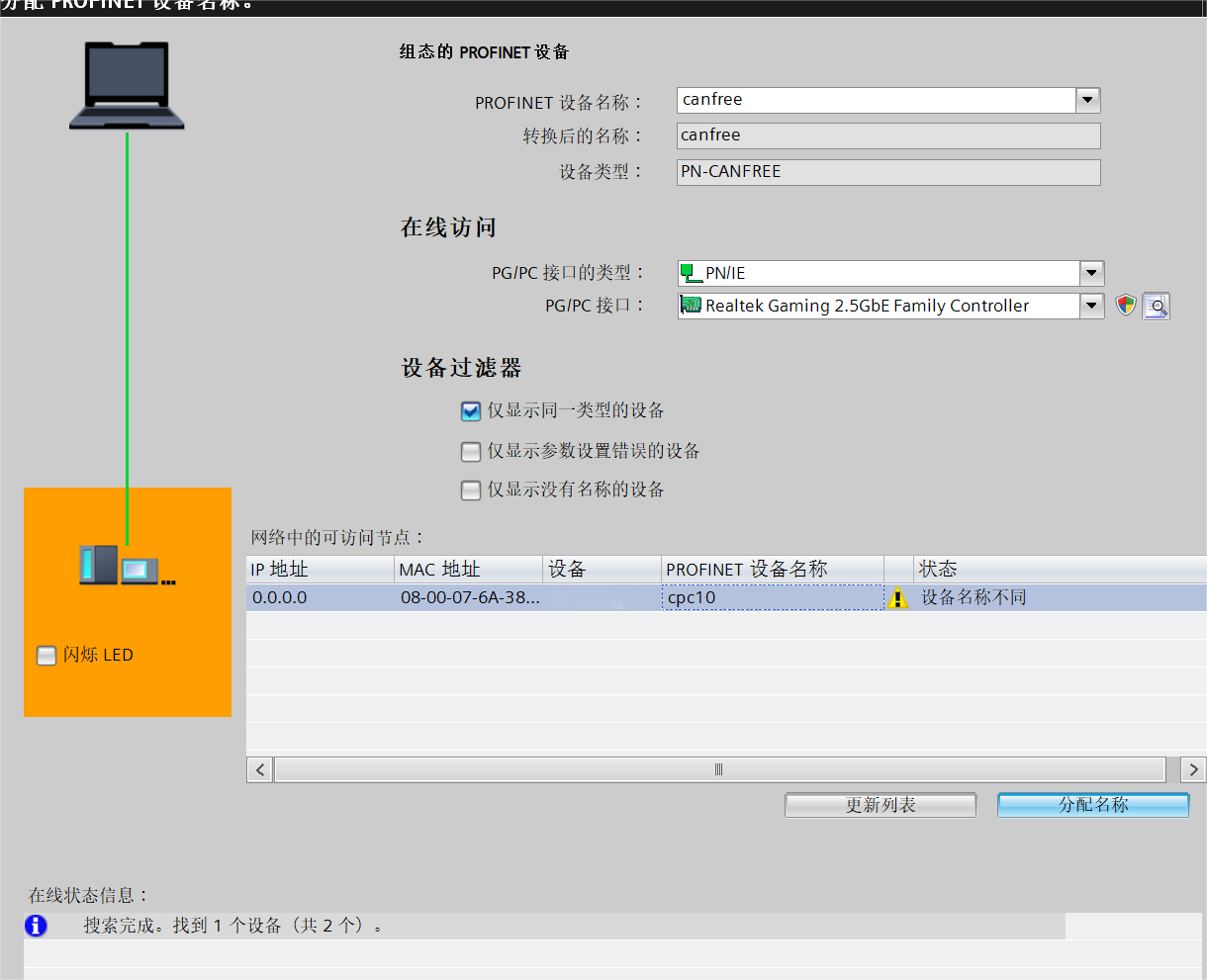

24）點擊“更新列表”，隨后在設備上點擊“分配名稱”，之后關閉。

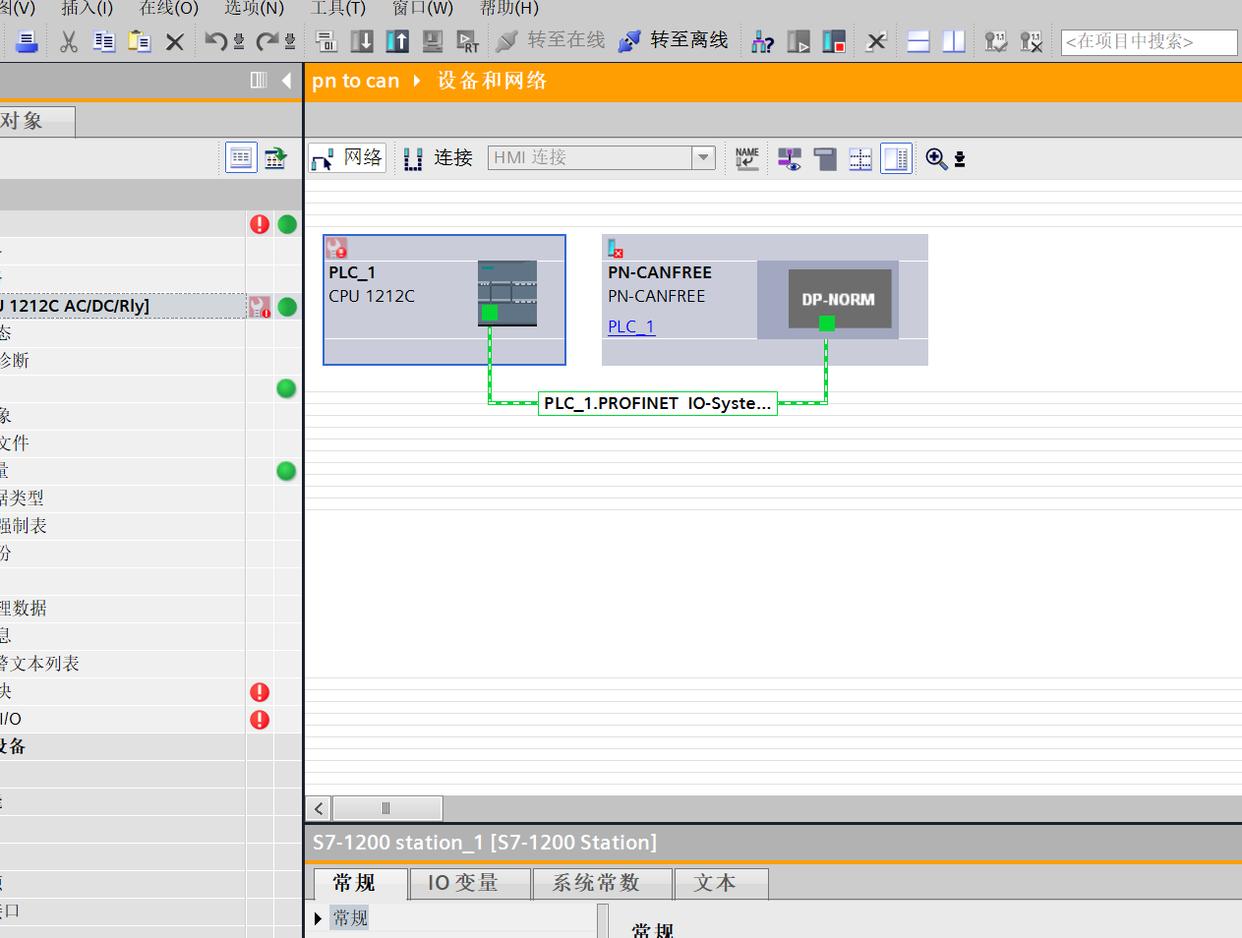

25）至此，博途組態環境的通信參數配置及設備關聯已完成驗證，系統初始化成功
