概要

摘自：STM32F10x 參考手冊

本實驗通過一個“小實驗框架 GPIO Mode Lab”，在同一個 GPIO 引腳上依次配置不同模式，并用 ADC 探頭測量電壓、同時讀取數字電平，系統化地觀察：

• 內部上拉 / 下拉電阻的大致阻值和效果
• 外部電阻（不同阻值、接 VCC / 接 GND / 懸空）與內部電阻的“誰主導”關系
• 推挽輸出（OUTPUT）和開漏輸出（OPEN-DRAIN）的真實行為
• 浮空輸入在模擬量和數字量上的不穩定性

并由此得出一系列可量化的直觀結論，可寫成一篇“GPIO 行為直觀實驗報告”。

整體架構流程

整體分為三層：

1. 實驗框架層：GPIO Mode Lab 類
   • 固定一組 GPIO 模式序列：
     • INPUT、INPUT_PULLUP、INPUT_PULLDOWN、INPUT_ANALOG
     • OUTPUT LOW / OUTPUT HIGH
     • OUTPUT_OPEN_DRAIN LOW / OUTPUT_OPEN_DRAIN HIGH
   • 每輪實驗：依次切換模式 → 延時穩定 → ADC 采樣多次求平均 → 讀取數字電平 → 串口打印結果和說明。

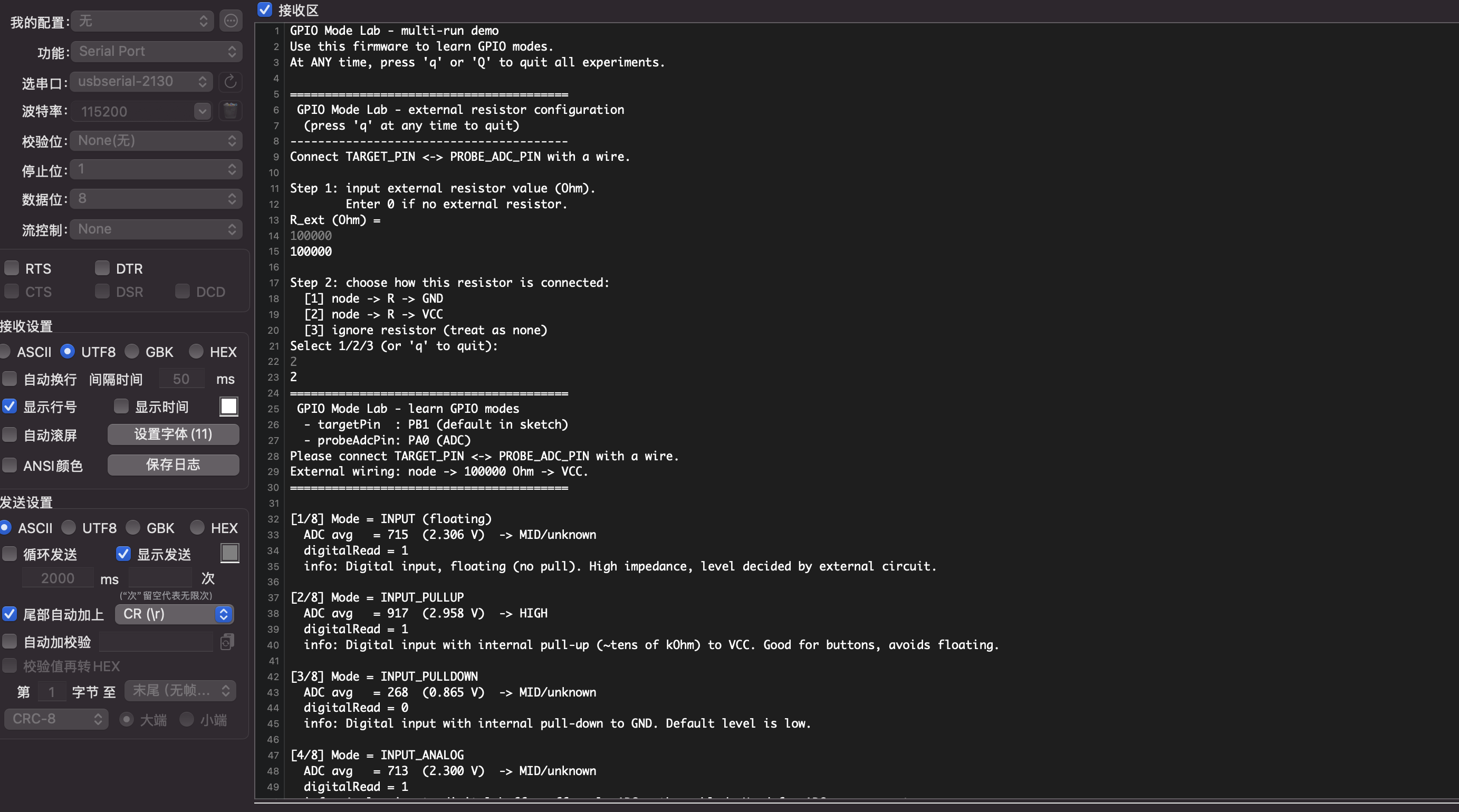

2. 串口交互層：MiniShell + 菜單
   • 用戶通過串口輸入：
     • 外部電阻值 R_ext（單位 Ω，支持 0 表示無）
     • 電阻連接方式：node → R → GND / VCC / none
   • 支持多輪實驗連續運行，任意輸入階段按 q/Q 退出。
3. 測量與分析層：ADC + 簡單電路模型
   • ADC：10 位，0–1023，對應約 0–3.3 V。
   • 對特定場景（如 INPUT_PULLUP + R_ext→GND）使用分壓公式：
     • Vnode / Vref = R_down / (R_up + R_down)
     • 估算內部上拉電阻 R_up = R_down * (1 / ratio - 1)，其中 ratio = ADC / 1023。
   • 把不同 R_ext / 接法 / 模式的結果整理成表格，對比得出工程結論。

技術名詞解釋

• INPUT（浮空輸入）
  僅打開數字輸入緩沖，不啟用內部上拉/下拉。引腳呈高阻態，電平完全由外部電路和泄漏、噪聲等決定。
• INPUT_PULLUP / INPUT_PULLDOWN
  在 INPUT 的基礎上，內部通過一只幾十 kΩ 量級的“弱上拉 / 弱下拉”電阻，把引腳輕微拉向 VCC 或 GND，常用于按鍵等簡單輸入，避免懸空。
• INPUT_ANALOG
  關閉數字輸入緩沖和施密特觸發器，僅保留到 ADC 的模擬路徑，減小噪聲和漏電，專用于電壓采樣。
• OUTPUT（推挽輸出）
  上下兩個 MOS 管組成推挽結構，可主動拉高到 VCC 或拉低到 GND，等效輸出電阻較小，能驅動一定電流。
• OUTPUT_OPEN_DRAIN（開漏輸出）
  僅有下拉管能導通到 GND，上拉管常關；輸出 LOW 時主動拉低，輸出 HIGH 時為高阻態，需要外部上拉決定高電平，適合 I2C、線與等總線。
• 浮空（Floating）
  引腳未通過明顯的上拉/下拉或驅動源確定電平，表現為 ADC 讀數在中間隨機漂移，digitalRead 可能隨機判 0/1。
• 內部上拉/下拉電阻
  MCU 內部集成的可選電阻網絡，通常在幾十 kΩ 量級，用于給輸入引腳提供弱上拉/下拉，避免懸空。

技術細節

1. 測量配置與流程

• ADC 分辨率：10 位，0..1023，Vref ≈ 3.3 V。
• 每個模式下：
  1. pinMode(target, mode) 配置模式
  2. 若為輸出模式，則 digitalWrite 設為 HIGH/LOW
  3. 延時若干 ms 等待電平穩定
  4. analogRead(probe) 多次采樣取平均 → 得到 ADC avg 和電壓
  5. 把探針腳臨時設為 INPUT，digitalRead 一次 → 觀察數字門限行為
  6. 串口打印模式名、ADC、電壓、數字結果和文字說明

2. 外部電阻與接法的實驗組合

通過串口交互設置：

• R_ext（示例：100 kΩ、15 kΩ；輸入整數：100000、15000）
• 接法：node -> R -> GND / VCC / none

本次記錄的數據覆蓋六種典型組合：

1. R_ext = 100 kΩ，接 VCC
2. R_ext = 100 kΩ，接 GND
3. R_ext = 100 kΩ，邏輯上當作 none（菜單選 3）
4. R_ext = 15 kΩ，接 VCC
5. R_ext = 15 kΩ，接 GND
6. R_ext = 15 kΩ，邏輯上當作 none（菜單選 3）

3. 實驗數據表格

3.1 R_ext = 100 kΩ，接 VCC

3.2 R_ext = 100 kΩ，接 GND

3.3 R_ext = 100 kΩ，邏輯當作 none（菜單選 3）

注：代碼中 extType=EXT_NONE，因此提示為“no external resistor (node floating)”，物理上是否仍接 100k 視實驗連線而定。這里按“邏輯視為懸空”來理解。

3.4 R_ext = 15 kΩ，接 GND

3.5 R_ext = 15 kΩ，接 VCC

3.6 R_ext = 15 kΩ，邏輯當作 none（菜單選 3）

同樣地，代碼邏輯將其視為“無外部電阻”，以下理解為“懸空”場景。

同樣地，代碼邏輯將其視為“無外部電阻”，以下理解為“懸空”場景。

4. GPIO 模式與外部場景對比總表

下面用一張總表，橫向?qū)Ρ取巴粋€(gè) GPIO 模式在不同外部電阻場景下”的典型行為，便于在文章中一眼看出規律。

說明：

• “低 / 高”指數字電平穩定為 0 / 1；
• “中間電壓”指 ADC 在 0.8–2.5 V 區間，屬于分壓或浮空狀態；
• “浮空/不穩定”指 ADC 明顯在中間且 digitalRead 有抖動可能。

小結

結合上面的完整表格，可以得出幾條在結論（每條都能用上述數據佐證）：

1. 內部上拉電阻量級在幾十千歐，可以用“R_ext→GND + ADC 分壓”反推出大致范圍
   • R_ext=100 kΩ → GND 時推算約 56.7 kΩ，R_ext=15 kΩ → GND 時推算約 40.6 kΩ，印證了“弱上拉”的工程經驗。
2. 外部電阻是“比拼阻值”的游戲：誰阻值小，誰主導節點電平
   • 100 kΩ 下拉 vs 內部上拉：得到中間電壓（約 2.1 V）；
   • 15 kΩ 下拉 vs 內部上拉：節點被明顯拉向 0 V，digitalRead 直接讀 0。
3. 當外部電阻和內部上/下拉連在同一側電源時，只能增強高/低電平，不能再用來估 R_up
   • 比如 15 kΩ → VCC + INPUT_PULLUP，電壓接近滿刻度，只能說明“上拉更硬”，不適合再反算內部阻值。
4. 浮空輸入真的會亂飄，模擬值在 0.x V 區間抖動，數字判 0/1 都有可能
   • R_ext=none 的多組數據表明，INPUT/INPUT_ANALOG 下 ADC 在 0.4–0.8 V 對應的計數間漂移，digitalRead 既有 0 也有 1，說明浮空腳高度不可靠。
5. 推挽輸出表現為幾乎理想的電壓源，輕松壓住 15 kΩ、100 kΩ 這類負載
   • 不論 100 kΩ 還是 15 kΩ 接到 VCC 或 GND，OUTPUT HIGH/LOW 電壓幾乎仍為理想的 0 / 3.3 V，佐證了推挽輸出的強驅動能力。
6. 開漏輸出 HIGH 態的“高阻”本質：節點完全等于外部網絡的結果
   • OD HIGH + R→GND 得低電平，OD HIGH + R→VCC 得高電平，OD HIGH + none 得中間漂移電平，清楚展示了開漏 + 上拉構成“線與總線”的物理基礎。

代碼部分

/**
 * @brief 示例主程序
 *
 * 通過編譯開關選擇運行不同的硬件實驗：
 * - LED 自動檢測實驗（使用 AutoDetect 框架）
 * - GPIO 模式學習實驗（使用 GpioModeLab）
 */

#include < PinNames.h >
#include "AutoDetect.h"
#include "GpioModeLab.h"

/**
 * @brief 實驗選擇開關
 *
 * 將對應宏改為 1/0 以選擇要編譯運行的實驗。
 */
#define DEMO_LED_AUTODETECT   0   ///< LED 自動檢測演示
#define DEMO_GPIO_MODE_LAB    1   ///< GPIO 模式學習實驗

#if DEMO_LED_AUTODETECT

/***************************************
 *  LED 自動檢測演示 (AutoDetect)
 ***************************************/

/**
 * @brief 候選引腳列表
 * 包含所有可能連接LED的引腳，排除已知用途的引腳
 */
const PinName allPins[] = {
  // Port A（去掉 PA_0: probe、PA_2/PA_3: USART2、PA_13/PA_14: SWD）
           PA_1,            PA_4,  PA_5,  PA_6,  PA_7,
  PA_8,  PA_9,  PA_10,    PA_11, PA_12,        PA_15,
  // Port B
  PB_0,  PB_1,  PB_2,  PB_3,  PB_4,  PB_5,  PB_6,  PB_7,
  PB_8,  PB_9,  PB_10, PB_11, PB_12, PB_13, PB_14, PB_15,
  // Port C
  PC_0,  PC_1,  PC_2,  PC_3,  PC_4,  PC_5,  PC_6,  PC_7,
  PC_8,  PC_9,  PC_10, PC_11, PC_12, PC_13, PC_14, PC_15,
  // Port F
  PF_0,  PF_1,  PF_2,  PF_3,  PF_4,  PF_5,  PF_6,  PF_7,
  PF_8,  PF_9,  PF_10, PF_11, PF_12, PF_13, PF_14, PF_15
};

/**
 * @brief 排除引腳列表
 * 包含串口、SWD調試接口等不能用于LED控制的引腳
 */
const PinName excludedPins[] = {
  PA_2, PA_3,    // USART2 (Serial2)
  PA_13, PA_14,  // SWD
  PC_0           // 已知 LED=PC_0，避免再次測試
};

/// @brief 候選引腳總數
const int ALL_PIN_COUNT      = sizeof(allPins) / sizeof(allPins[0]);

/// @brief 排除引腳總數
const int EXCLUDED_PIN_COUNT = sizeof(excludedPins) / sizeof(excludedPins[0]);

/// @brief 探頭引腳，用于檢測LED連接狀態
const PinName PROBE_PIN = PA_0;

/**
 * @brief LED專用自動檢測類
 * 繼承自AutoDetect框架，專門用于檢測LED引腳并演示閃爍效果
 */
class LedDetect : public AutoDetect {
public:
  LedDetect(const PinName* pins,
            int pinCount,
            const PinName* excluded,
            int excludedCount,
            PinName probePin,
            Stream& log)
    : AutoDetect(pins, pinCount, excluded, excludedCount, probePin, log)
  {}

protected:
  /// @brief 打印 LED 自動檢測的頭信息。
  void logHeader() override {
    log_.println("LED pin auto-detect (AutoDetect framework)");
    log_.println("Please connect PA0 to LED low-side pad.");
  }

  /// @brief 找到 LED 引腳后，在已找到狀態下循環閃燈（低電平亮）。
  void loopOnFound(PinName pin) override {
    digitalWrite((int)pin, LOW);   // 亮
    delay(300);
    digitalWrite((int)pin, HIGH);  // 滅
    delay(300);
  }

  /// @brief 找到 LED 引腳瞬間的動作：釋放其它引腳，只保留 LED 為輸出。
  void onFound(PinName pin) override {
    // 1) 把所有候選腳恢復為輸入，避免繼續強推導致發熱
    for (int i = 0; i < pinCount_; ++i) {
      if (isExcluded(pins_[i])) continue;
      pinMode((int)pins_[i], INPUT);
    }
    // 2) 只保留 LED 引腳為輸出，高電平默認滅（低電平亮）
    pinMode((int)pin, OUTPUT);
    digitalWrite((int)pin, HIGH);

    foundPin_ = pin;
  }
};

/// @brief 全局檢測器指針，指向具體的檢測器實例
AutoDetect* g_detector = nullptr;

/**
 * @brief setup：初始化串口通信和LED檢測器
 */
void setup() {
  Serial2.begin(115200);
  delay(100);

  static LedDetect ledDetector(allPins,
                               ALL_PIN_COUNT,
                               excludedPins,
                               EXCLUDED_PIN_COUNT,
                               PROBE_PIN,
                               Serial2);
  g_detector = &ledDetector;

  g_detector- >begin();
}

/**
 * @brief loop：執行LED引腳檢測和閃爍演示
 */
void loop() {
  if (g_detector) {
    g_detector- >update();
  }
}

#elif DEMO_GPIO_MODE_LAB

/***************************************
 *  GPIO 模式學習實驗 (GpioModeLab)
 ***************************************/

#include "MiniShell.h"

const PinName TARGET_PIN    = PB_1;
const PinName PROBE_ADC_PIN = PA_0;

GpioModeLab gpioLab(TARGET_PIN, PROBE_ADC_PIN, Serial2);
MiniShell   shell(Serial2);

static bool g_running = false;  // 當前是否在跑一輪實驗
static bool g_quit    = false;  // 全局退出標志

/**
 * @brief 做一次“配置 + gpioLab.begin()”。
 * @return true  正常開始一輪實驗
 *         false 用戶在任意輸入階段按 q/Q，要求退出所有實驗
 */
static bool configureExperimentOnce() {
  Serial2.println("========================================");
  Serial2.println(" GPIO Mode Lab - external resistor configuration");
  Serial2.println("  (press 'q' at any time to quit)");
  Serial2.println("----------------------------------------");
  Serial2.println("Connect TARGET_PIN < - > PROBE_ADC_PIN with a wire.");
  Serial2.println();
  Serial2.println("Step 1: input external resistor value (Ohm).");
  Serial2.println("        Enter 0 if no external resistor.");
  Serial2.print  ("R_ext (Ohm) = ");

  long r = 0;
  if (shell.readUInt(r) == MiniShell::QUIT) {
    Serial2.println("Quit requested.");
    return false;
  }
  Serial2.println();  // 換行

  GpioModeLab::ExternalNodeType type = GpioModeLab::EXT_NONE;

  if (r <= 0) {
    Serial2.println("No external resistor will be used (floating node).");
  } else {
    Serial2.println();
    Serial2.println("Step 2: choose how this resistor is connected:");
    Serial2.println("  [1] node - > R - > GND");
    Serial2.println("  [2] node - > R - > VCC");
    Serial2.println("  [3] ignore resistor (treat as none)");
    Serial2.print  ("Select 1/2/3 (or 'q' to quit): ");

    char sel = 0;
    if (shell.readMenuKey("123", sel) == MiniShell::QUIT) {
      Serial2.println("Quit requested.");
      return false;
    }

    if      (sel == '1') type = GpioModeLab::EXT_TO_GND;
    else if (sel == '2') type = GpioModeLab::EXT_TO_VCC;
    else                 type = GpioModeLab::EXT_NONE;
  }

  gpioLab.setExternal((float)r, type);
  gpioLab.begin();
  return true;
}

/**
 * @brief setup：打印總說明。
 */
void setup() {
  Serial2.begin(115200);
  delay(100);

  Serial2.println("GPIO Mode Lab - multi-run demo");
  Serial2.println("Use this firmware to learn GPIO modes.");
  Serial2.println("At ANY time, press 'q' or 'Q' to quit all experiments.");
  Serial2.println();
}

/**
 * @brief loop：
 *  - 沒有在跑實驗時：彈出菜單配置一輪；可多輪；
 *  - 正在跑實驗時：調用 gpioLab.update() 推進；
 *  - 任意階段輸入 q/Q：在 MiniShell 里統一處理，結束循環。
 */
void loop() {
  if (g_quit) {
    return;
  }

  if (!g_running) {
    bool ok = configureExperimentOnce();
    if (!ok) {
      g_quit = true;
      Serial2.println("nExperiment loop stopped by user.");
      return;
    }
    g_running = true;
    return;
  }

  gpioLab.update();

  if (gpioLab.isFinished()) {
    g_running = false;
    Serial2.println("n=== One experiment round finished. ===");
    Serial2.println("You can start a new configuration, or press 'q' at any prompt to quit.");
    Serial2.println();
    delay(500);
  }
}

#else

#warning "No demo enabled. Set DEMO_LED_AUTODETECT or DEMO_GPIO_MODE_LAB to 1."

void setup() {}
void loop()  {}

#endif

#include "GpioModeLab.h"

/// ADC 滿量程值（10 位 ADC：0..1023）
static const int   ADC_MAX_COUNTS = 1023;
/// 參考電壓（按 3.3V 算）
static const float ADC_VREF       = 3.3f;

/**
 * @brief 本實驗中要依次測試的 GPIO 模式列表。
 *
 * - name       : 模式名稱（日志打印用）
 * - mode       : 傳給 pinMode 的模式值
 * - isOutput   : 是否為輸出模式
 * - driveLevel : 輸出模式下的電平（0=LOW,1=HIGH,-1=不驅動）
 */
static const GpioModeLab::ModeTest kModeTests[] = {
  { "INPUT (floating)",        INPUT,             false, -1 },
  { "INPUT_PULLUP",            INPUT_PULLUP,      false, -1 },
  { "INPUT_PULLDOWN",          INPUT_PULLDOWN,    false, -1 },
  { "INPUT_ANALOG",            INPUT_ANALOG,      false, -1 },
  { "OUTPUT LOW",              OUTPUT,            true,   0 },
  { "OUTPUT HIGH",             OUTPUT,            true,   1 },
  { "OUTPUT_OPEN_DRAIN LOW",   OUTPUT_OPEN_DRAIN, true,   0 },
  { "OUTPUT_OPEN_DRAIN HIGH",  OUTPUT_OPEN_DRAIN, true,   1 },
};

GpioModeLab::GpioModeLab(PinName targetPin,
                         PinName probeAdcPin,
                         Stream& log)
  : targetPin_(targetPin),
    probeAdcPin_(probeAdcPin),
    log_(log),
    tests_(kModeTests),
    testCount_(sizeof(kModeTests) / sizeof(kModeTests[0])),
    currentIndex_(0),
    finished_(false),
    extResOhms_(0.0f),
    extType_(EXT_NONE)
{}

void GpioModeLab::setExternal(float resistorOhms, ExternalNodeType type) {
  if (resistorOhms <= 0.0f || type == EXT_NONE) {
    extResOhms_ = 0.0f;
    extType_    = EXT_NONE;
  } else {
    extResOhms_ = resistorOhms;
    extType_    = type;
  }
}

void GpioModeLab::begin() {
  finished_     = false;
  currentIndex_ = 0;

  log_.println("========================================");

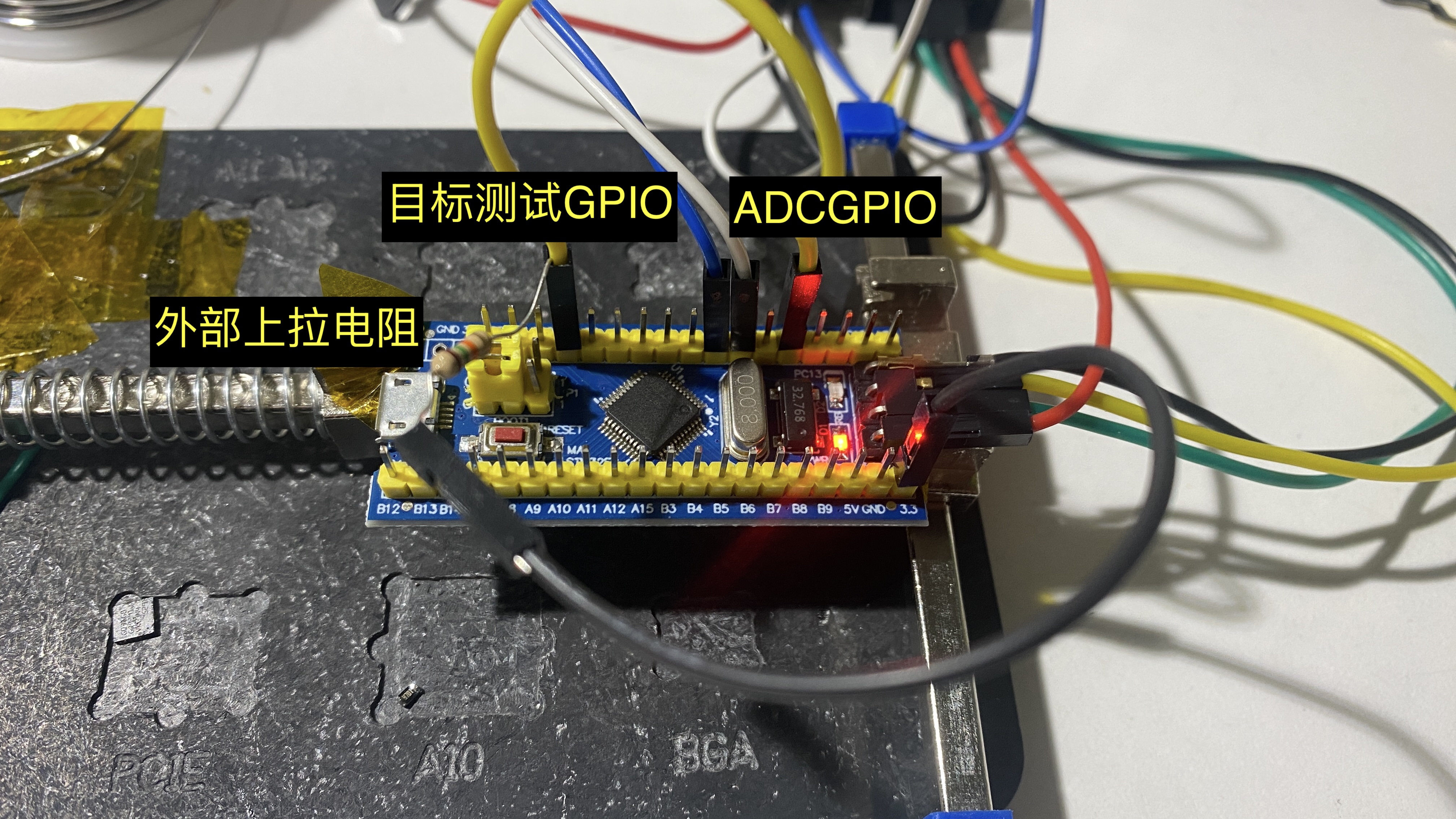

  log_.println(" GPIO Mode Lab - learn GPIO modes");
  log_.println("  - targetPin  : PB1 (default in sketch)");
  log_.println("  - probeAdcPin: PA0 (ADC)");
  log_.println("Please connect TARGET_PIN < - > PROBE_ADC_PIN with a wire.");

  log_.print("External wiring: ");
  if (extType_ == EXT_NONE || extResOhms_ <= 0.0f) {
    log_.println("no external resistor (node floating).");
  } else if (extType_ == EXT_TO_GND) {
    log_.print("node - > ");
    log_.print(extResOhms_, 0);
    log_.println(" Ohm - > GND.");
  } else if (extType_ == EXT_TO_VCC) {
    log_.print("node - > ");
    log_.print(extResOhms_, 0);
    log_.println(" Ohm - > VCC.");
  }
  log_.println("========================================");
}

/**
 * @brief 對探頭 ADC 引腳進行多次采樣并取平均值。
 */
int GpioModeLab::readAdcAverage(uint8_t samples) {
  long sum = 0;
  pinMode((int)probeAdcPin_, INPUT_ANALOG);
  delay(2);

  for (uint8_t i = 0; i < samples; ++i) {
    sum += analogRead((int)probeAdcPin_);
    delay(2);
  }
  return (int)(sum / samples);
}

/**
 * @brief 根據 ADC 原始值粗略判斷電平狀態。
 */
int GpioModeLab::classifyLevel(int rawAdc) const {
  const int lowTh  = ADC_MAX_COUNTS / 4;       // ≈ 256
  const int highTh = (ADC_MAX_COUNTS * 3) / 4; // ≈ 768

  if (rawAdc < lowTh)  return 0; // LOW
  if (rawAdc > highTh) return 1; // HIGH
  return 2;                      // MID / unknown
}

/**
 * @brief 打印單次模式測試的結果，并給出英文說明。
 */
void GpioModeLab::printResult(const ModeTest& t,
                              int rawAdc,
                              int digitalLevel,
                              int idx)
{
  int cls = classifyLevel(rawAdc);

  log_.print("n[");
  log_.print(idx + 1);
  log_.print("/");
  log_.print(testCount_);
  log_.print("] Mode = ");
  log_.println(t.name);

  float volts = (float)rawAdc * ADC_VREF / (float)ADC_MAX_COUNTS;

  log_.print("  ADC avg   = ");
  log_.print(rawAdc);
  log_.print("  (");
  log_.print(volts, 3);
  log_.print(" V)  - > ");

  if (cls == 0)      log_.print("LOW");
  else if (cls == 1) log_.print("HIGH");
  else               log_.print("MID/unknown");

  log_.print("n  digitalRead = ");
  log_.print(digitalLevel);
  log_.println();

  // 簡單英文說明（詳細中文可以看源碼注釋?zhuān)?/span>
  log_.print("  info: ");
  if (!t.isOutput && t.mode == INPUT && t.driveLevel < 0) {
    log_.println("Digital input, floating (no pull). High impedance, level decided by external circuit.");
  } else if (!t.isOutput && t.mode == INPUT_PULLUP) {
    log_.println("Digital input with internal pull-up (~tens of kOhm) to VCC. Good for buttons, avoids floating.");
  } else if (!t.isOutput && t.mode == INPUT_PULLDOWN) {
    log_.println("Digital input with internal pull-down to GND. Default level is low.");
  } else if (!t.isOutput && t.mode == INPUT_ANALOG) {
    log_.println("Analog input: digital buffer off, only ADC path enabled. Used for ADC measurement.");
  } else if (t.isOutput && t.mode == OUTPUT && t.driveLevel == 0) {
    log_.println("Push-pull output, driving LOW. Strongly sinks current to GND.");
  } else if (t.isOutput && t.mode == OUTPUT && t.driveLevel == 1) {
    log_.println("Push-pull output, driving HIGH. Strongly sources current to VCC.");
  } else if (t.isOutput && t.mode == OUTPUT_OPEN_DRAIN && t.driveLevel == 0) {
    log_.println("Open-drain output, pulling LOW (transistor to GND on).");
  } else if (t.isOutput && t.mode == OUTPUT_OPEN_DRAIN && t.driveLevel == 1) {
    log_.println("Open-drain output, HIGH = high-Z. Level decided by external pull-up/down.");
  } else {
    log_.println("Uncategorized mode.");
  }

  // 只有在“節點通過已知電阻接 GND + INPUT_PULLUP”時，用分壓估算內部上拉電阻
  if (!t.isOutput &&
      t.mode == INPUT_PULLUP &&
      extType_ == EXT_TO_GND &&
      extResOhms_ > 0.0f &&
      rawAdc > 0 &&
      rawAdc < ADC_MAX_COUNTS) {

    float ratio = (float)rawAdc / (float)ADC_MAX_COUNTS; // Vnode / Vref
    // Vnode / Vref = Rdown / (Rup + Rdown)  = >  Rup = Rdown * (1/ratio - 1)
    float rup   = extResOhms_ * (1.0f / ratio - 1.0f);

    log_.print("  Est. internal pull-up ~= ");
    if (rup > 1000.0f) {
      log_.print(rup / 1000.0f, 1);
      log_.println(" kOhm");
    } else {
      log_.print(rup, 1);
      log_.println(" Ohm");
    }
  }
}

/**
 * @brief 執行下一步模式測試。
 */
void GpioModeLab::update() {
  if (finished_) {
    delay(200);
    return;
  }

  if (currentIndex_ >= testCount_) {
    finished_ = true;
    log_.println("nAll GPIO mode tests finished.");
    return;
  }

  const ModeTest& t = tests_[currentIndex_];

  // 1. 配置目標引腳模式
  pinMode((int)targetPin_, t.mode);
  delay(5);

  // 2. 若為輸出模式，設置輸出電平
  if (t.isOutput && t.driveLevel >= 0) {
    digitalWrite((int)targetPin_, t.driveLevel ? HIGH : LOW);
  }

  delay(10); // 等待電平穩定

  // 3. 采樣 ADC 平均值
  int rawAdc = readAdcAverage(16);

  // 4. 再以數字輸入方式讀取一次
  pinMode((int)probeAdcPin_, INPUT);
  delay(2);
  int dig = digitalRead((int)probeAdcPin_);

  // 5. 打印結果
  printResult(t, rawAdc, dig, currentIndex_);

  currentIndex_++;
  delay(300); // 模式之間稍作停頓
}

#pragma once

#include < Arduino.h >
#include < PinNames.h >

/**
 * @brief GPIO 模式實驗：在一個目標引腳上依次配置不同模式，
 *        并通過一個 ADC 探頭引腳采樣電壓，用于學習各模式的差異。
 */
class GpioModeLab {
public:
  /**
   * @brief 單個模式測試描述。
   */
  struct ModeTest {
    const char* name;      ///< 模式名稱
    uint8_t     mode;      ///< pinMode 使用的模式值
    bool        isOutput;  ///< 是否為輸出模式
    int         driveLevel;///< 輸出電平：0=LOW,1=HIGH,-1=不驅動
  };

  /**
   * @brief 外部接線類型
   *
   * - EXT_NONE   : 節點無額外電阻
   * - EXT_TO_GND : 節點 - > R - > GND
   * - EXT_TO_VCC : 節點 - > R - > VCC
   */
  enum ExternalNodeType {
    EXT_NONE = 0,
    EXT_TO_GND,
    EXT_TO_VCC
  };

  /**
   * @brief 構造函數
   * @param targetPin   被測試的 GPIO 引腳（會被配置為各種模式）
   * @param probeAdcPin 用于 ADC 采樣的探頭引腳（只讀電壓）
   * @param log         日志輸出流（例如 Serial2）
   */
  GpioModeLab(PinName targetPin, PinName probeAdcPin, Stream& log);

  /**
   * @brief 配置外部電阻及其連接方式。
   *
   * @param resistorOhms 電阻值（單位：歐姆）。<=0 表示無電阻。
   * @param type         連接方式：EXT_NONE / EXT_TO_GND / EXT_TO_VCC
   */
  void setExternal(float resistorOhms, ExternalNodeType type);

  /**
   * @brief 初始化實驗（在 setup() 中調用）。
   */
  void begin();

  /**
   * @brief 運行實驗的下一步（在 loop() 中反復調用）。
   */
  void update();

  /**
   * @brief 實驗是否已經完成所有模式測試。
   */
  bool isFinished() const { return finished_; }

private:
  PinName targetPin_;
  PinName probeAdcPin_;
  Stream& log_;

  const ModeTest* tests_;
  int             testCount_;
  int             currentIndex_;
  bool            finished_;

  // 外部電阻配置
  float            extResOhms_; ///< 外接電阻值（歐姆），0 表示無
  ExternalNodeType extType_;    ///< 外接電阻接到哪：GND / VCC / none

  int  readAdcAverage(uint8_t samples);
  int  classifyLevel(int rawAdc) const;
  void printResult(const ModeTest& t, int rawAdc, int digitalLevel, int idx);
};

#include "MiniShell.h"

MiniShell::Result MiniShell::readLine(char* buf, size_t len) {
  size_t idx = 0;

  while (true) {
    if (!io_.available()) continue;

    char c = io_.read();

    // 全局退出命令
    if (c == 'q' || c == 'Q') {
      io_.println();
      return QUIT;
    }

    // 回車/換行：一行結束
    if (c == 'r' || c == 'n') {
      if (idx > 0) {
        buf[idx] = '?';
        return OK;
      }
      // 空行則繼續讀
      continue;
    }

    // 退格
    if (c == 'b' || c == 127) {
      if (idx > 0) {
        idx--;
        io_.print("b b");
      }
      continue;
    }

    // 普通字符，回顯并存入緩沖
    if (idx < len - 1) {
      buf[idx++] = c;
      io_.print(c);
    }
  }
}

MiniShell::Result MiniShell::readUInt(long& value) {
  char line[16];
  Result r = readLine(line, sizeof(line));
  if (r != OK) return r;
  value = atol(line);
  return OK;
}

MiniShell::Result MiniShell::readMenuKey(const char* valid, char& outKey) {
  while (true) {
    if (!io_.available()) continue;
    char c = io_.read();

    if (c == 'q' || c == 'Q') {
      io_.println();
      return QUIT;
    }

    // 檢查是否在候選集合中
    for (const char* p = valid; *p; ++p) {
      if (c == *p) {
        io_.println(c);
        outKey = c;
        return OK;
      }
    }
  }
}

#pragma once

#include < Arduino.h >

/**
 * @brief 串口迷你命令行：統一處理行輸入、菜單輸入和 q/Q 退出。
 */
class MiniShell {
public:
  /// 輸入結果
  enum Result {
    OK = 0,   ///< 正常返回
    QUIT      ///< 用戶輸入 q/Q 請求退出
  };

  explicit MiniShell(Stream& io) : io_(io) {}

  /**
   * @brief 讀取一整行文本（回車結束），支持退格、回顯。
   *        若過程中收到 q/Q，則返回 QUIT。
   *
   * @param buf 緩沖區
   * @param len 緩沖區長度
   */
  Result readLine(char* buf, size_t len);

  /**
   * @brief 讀取一個正整數（十進制），回車結束。
   *        若過程中收到 q/Q，則返回 QUIT。
   *
   * @param value 輸出的整數
   */
  Result readUInt(long& value);

  /**
   * @brief 從給定候選集合中讀取一個按鍵（例如 "123"），
   *        若收到 q/Q，則返回 QUIT。
   *
   * @param valid    C 字符串，如 "123"
   * @param outKey   輸出選中的字符
   */
  Result readMenuKey(const char* valid, char& outKey);

private:
  Stream& io_;
};

#pragma once

#include < Arduino.h >
#include < PinNames.h >

/**
 * @brief 通用自動檢測框架
 *
 * 該類提供了一個通用的引腳自動檢測框架，通過掃描候選引腳列表，
 * 使用探頭引腳檢測特定條件，自動識別匹配的引腳。
 * 支持排除特定引腳、自定義匹配規則和日志輸出。
 */
class AutoDetect {
public:
  /**
   * @brief 構造函數
   *
   * @param pins 候選引腳列表
   * @param pinCount 候選引腳數量
   * @param excluded 排除引腳列表
   * @param excludedCount 排除引腳數量
   * @param probePin 探頭引腳
   * @param log 日志輸出流
   */
  AutoDetect(const PinName* pins,
             int pinCount,
             const PinName* excluded,
             int excludedCount,
             PinName probePin,
             Stream& log);

  /// @brief 析構函數
  virtual ~AutoDetect() {}

  /// @brief 初始化檢測過程，在setup()中調用
  void begin();

  /// @brief 執行檢測循環，在loop()中反復調用
  void update();

  /// @brief 檢查檢測是否完成
  /// @return true如果掃描完成，false如果仍在進行
  bool isFinished() const { return finished_; }

  /// @brief 檢查是否找到匹配引腳
  /// @return true如果找到匹配引腳，false否則
  bool isFound()    const { return found_; }

  /// @brief 獲取找到的匹配引腳
  /// @return 匹配的引腳名，如果未找到返回NC
  PinName getFoundPin() const { return foundPin_; }

protected:
  // —— 可在子類中按需覆寫的鉤子 —— //

  /// @brief 開始檢測時打印頭信息
  virtual void logHeader();

  /// @brief 測試引腳前打印信息
  virtual void logTestingPin(PinName pin);

  /// @brief 打印探頭讀取的電平值
  virtual void logProbeValues(int vLow, int vHigh);

  /// @brief 打印檢測進度條
  virtual void logProgress(int index, int count);

  /// @brief 找到匹配引腳時打印信息
  virtual void logFound(PinName pin);

  /// @brief 掃描完成但未找到匹配時打印信息
  virtual void logFinishedNoFound();

  /// @brief 判斷是否為匹配引腳，默認規則：探頭電平變化
  /// @return true如果匹配，false否則
  virtual bool isMatch(int vLow, int vHigh, PinName pin);

  /**
   * @brief 找到匹配引腳時調用的鉤子函數，由子類實現具體行為。
   *
   * @param pin 被判定為匹配的引腳。
   */
  virtual void onFound(PinName pin) = 0;

  /// @brief 已找到匹配引腳后的循環行為，默認空實現
  virtual void loopOnFound(PinName pin);

  // 工具函數
  /// @brief 檢查引腳是否在排除列表中
  /// @return true如果被排除，false否則
  bool isExcluded(PinName p) const;

  /// @brief 獲取引腳的端口字符（A, B, C等）
  /// @return 端口字符
  char portChar(PinName p) const;

  /// @brief 獲取引腳的編號（0-15）
  /// @return 引腳編號
  int  pinNumber(PinName p) const;

protected:
  const PinName* pins_;
  int            pinCount_;
  const PinName* excluded_;
  int            excludedCount_;
  PinName        probePin_;
  Stream&        log_;

  int     index_;
  bool    found_;
  bool    finished_;
  PinName foundPin_;

  static const int PROGRESS_BAR_LEN = 20;
};

#include "AutoDetect.h"

AutoDetect::AutoDetect(const PinName* pins,
                       int pinCount,
                       const PinName* excluded,
                       int excludedCount,
                       PinName probePin,
                       Stream& log)
  : pins_(pins),
    pinCount_(pinCount),
    excluded_(excluded),
    excludedCount_(excludedCount),
    probePin_(probePin),
    log_(log),
    index_(0),
    found_(false),
    finished_(false),
    foundPin_(NC)
{}

/// @brief 檢查引腳是否在排除列表中，包括探頭引腳
bool AutoDetect::isExcluded(PinName p) const {
  if (p == probePin_) return true;
  for (int i = 0; i < excludedCount_; i++) {
    if (excluded_[i] == p) return true;
  }
  return false;
}

/// @brief 獲取引腳的端口字符，從PinName的高4位提取
char AutoDetect::portChar(PinName p) const {
  return 'A' + (p > > 4);  // 高 4 位：port 號
}

/// @brief 獲取引腳的編號，從PinName的低4位提取
int AutoDetect::pinNumber(PinName p) const {
  return p & 0xF;         // 低 4 位：pin 號
}

// —— 默認日志/行為實現，可在子類中覆寫 —— //

/// @brief 默認實現：打印檢測開始信息
void AutoDetect::logHeader() {
  log_.println("AutoDetect start");
}

/// @brief 默認實現：打印正在測試的引腳信息
void AutoDetect::logTestingPin(PinName pin) {
  log_.print("nTesting pin: ");
  log_.print(portChar(pin));
  log_.print(pinNumber(pin));
}

/// @brief 默認實現：打印探頭讀取的電平值
void AutoDetect::logProbeValues(int vLow, int vHigh) {
  log_.print("  probe LOW/HIGH = ");
  log_.print(vLow);
  log_.print(" / ");
  log_.println(vHigh);
}

/// @brief 默認實現：打印檢測進度條
void AutoDetect::logProgress(int index, int count) {
  if (count <= 0) return;

  float ratio  = (float)index / (float)count;
  int   filled = (int)(ratio * PROGRESS_BAR_LEN);

  log_.print("r[");
  for (int i = 0; i < PROGRESS_BAR_LEN; i++) {
    if (i < filled) log_.print("#");
    else            log_.print(".");
  }
  log_.print("] ");
  log_.print(index);
  log_.print("/");
  log_.print(count);
  log_.print("   ");
}

/// @brief 默認實現：打印找到的匹配引腳信息
void AutoDetect::logFound(PinName pin) {
  log_.print("n >> > Pin FOUND: ");
  log_.print(portChar(pin));
  log_.println(pinNumber(pin));
}

/// @brief 默認實現：打印掃描完成但未找到匹配的信息
void AutoDetect::logFinishedNoFound() {
  log_.println("nOne full round finished, no match found.");
}

/// @brief 默認匹配規則：探頭電平發生變化即認為匹配
bool AutoDetect::isMatch(int vLow, int vHigh, PinName /*pin*/) {
  // 默認規則：探頭在此引腳高低切換時也發生變化
  return (vLow != vHigh);
}

/// @brief 默認實現：找到匹配后無特殊行為，由子類覆寫
void AutoDetect::loopOnFound(PinName /*pin*/) {
  // 默認什么也不做，由子類決定
}

// —— 生命周期 —— //

/// @brief 初始化檢測過程，設置引腳模式和初始狀態
void AutoDetect::begin() {
  // 注意：日志串口應在外部先 begin()，這里只做邏輯打印
  index_    = 0;
  found_    = false;
  finished_ = false;
  foundPin_ = NC;

  logHeader();

  // 探頭腳輸入，下拉
  pinMode((int)probePin_, INPUT_PULLDOWN);

  // 所有候選引腳設置為輸出高電平（不包括排除項）
  for (int i = 0; i < pinCount_; i++) {
    PinName p = pins_[i];
    if (isExcluded(p)) continue;
    pinMode((int)p, OUTPUT);
    digitalWrite((int)p, HIGH); // 假設"低電平有效"，默認關閉
  }
}

/// @brief 執行檢測循環的主要邏輯
void AutoDetect::update() {
  if (found_) {
    // 已找到：由子類決定在“已找到狀態”下如何循環
    loopOnFound(foundPin_);
    return;
  }

  if (finished_) {
    // 已掃描完但沒找到：空轉即可
    delay(100);
    return;
  }

  // 跳過所有被排除的引腳
  while (index_ < pinCount_ && isExcluded(pins_[index_])) {
    index_++;
  }

  if (index_ >= pinCount_) {
    finished_ = true;
    logFinishedNoFound();
    return;
  }

  PinName testPin = pins_[index_];

  // 日志：正在測試哪個腳
  logTestingPin(testPin);

  // 拉低
  digitalWrite((int)testPin, LOW);
  delay(20);
  int vLow = digitalRead((int)probePin_);

  // 拉高
  digitalWrite((int)testPin, HIGH);
  delay(20);
  int vHigh = digitalRead((int)probePin_);

  // 日志：探頭電平
  logProbeValues(vLow, vHigh);

  // 日志：進度條
  logProgress(index_ + 1, pinCount_);

  // 判斷是否匹配
  if (isMatch(vLow, vHigh, testPin)) {
    found_    = true;
    foundPin_ = testPin;
    logFound(foundPin_);
    onFound(foundPin_);
    return;
  }

  index_++;
}
