在精密制造、半導體檢測等領域中，顯微鏡技術起到至關重要的作用。共聚焦顯微鏡和光片顯微鏡作為兩種重要的光學成像技術，因其各自獨特的原理和性能，在工業檢測與研究中發揮著不同的作用。下文，光子灣科技將從技術原理、成像性能、應用場景等方面，系統比較這兩種顯微鏡技術的區別。

#Photonixbay.

成像原理的差異

1.共聚焦顯微鏡

?

共聚焦成像

共聚焦顯微鏡基于點掃描成像原理，通過激光光源發出的光束經過針孔聚焦到樣品表面的一個微小點上。樣品被激發的熒光或反射光再次經過針孔到達探測器，從而有效排除了焦平面以外的雜散光。通過逐點掃描并重建圖像，共聚焦顯微鏡能夠獲得高分辨率的二維或三維圖像。

2.光片顯微鏡

光片成像

光片顯微鏡采用平面照明技術，通過柱面鏡等光學元件將激光束整形為薄片狀光層，僅照亮樣品的特定焦平面。探測器（如CCD或sCMOS相機）垂直于光片方向收集該平面的熒光信號。由于每次成像只激發一個平面，光片顯微鏡大幅減少了光漂白和光毒性，并實現了快速三維成像。

#Photonixbay.

成像性能的比較

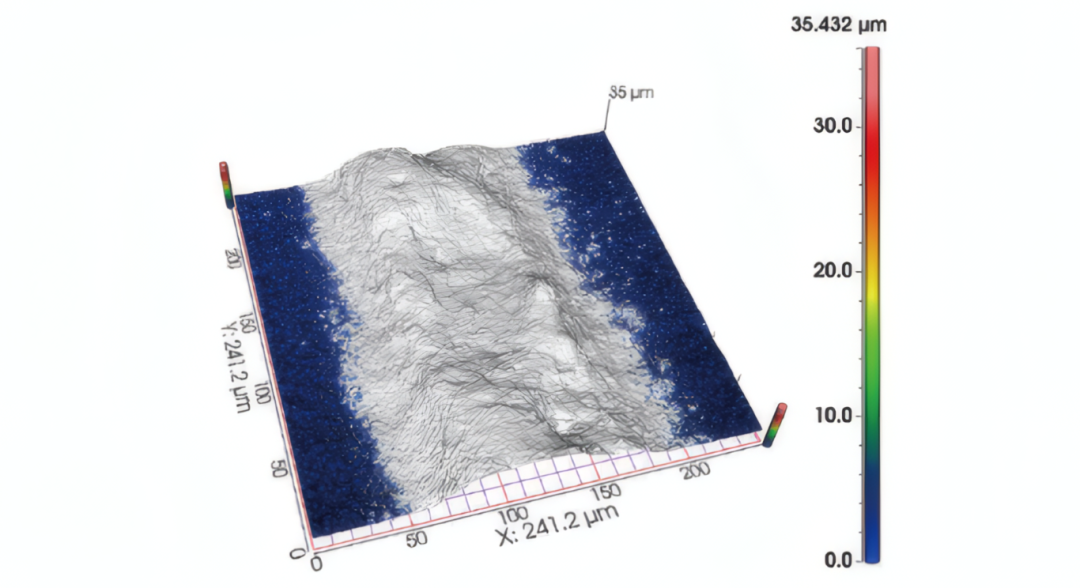

1.共聚焦顯微鏡

共聚焦顯微鏡成像

共聚焦顯微鏡的核心優勢在于其高空間分辨率與精確的層析能力。采用點掃描與雙針孔空間濾波技術，可有效抑制非焦平面信號，實現優異的軸向分辨率與高信噪比。該技術適用于對表面形貌、粗糙度及亞表面結構進行納米級精確定量分析，尤其在反射光與熒光多模態成像中表現穩定，是微電子、精密加工及涂層厚度測量的標準工具。

2.光片顯微鏡

光片顯微鏡采用平面照明與垂直探測光路，其主要優勢為高速體成像與低光損傷。通過單次曝光獲取整個焦平面圖像，同時照明局限于樣品薄層，極大降低了光漂白與熱效應。該技術適用于毫米級透明或半透明材料（如聚合物、凝膠及復合材料）的內部結構無損可視化與動態過程監測，在快速三維缺陷檢測與流體觀測中具有獨特價值。

#Photonixbay.

應用場景的側重

1.共聚焦顯微鏡典型應用

表面形貌與粗糙度測量：在精密加工、半導體晶圓檢測中，共聚焦顯微鏡能夠?qū)崿F(xiàn)納米級精度的表面三維形貌分析，測量表面粗糙度、臺階高度等關鍵參數。

涂層與薄膜厚度分析：通過軸向掃描，可無損測量涂層、鍍層或多層薄膜的厚度及均勻性，廣泛應用于汽車、航空航天涂層質檢。

微電子結構檢測：用于集成電路、MEMS器件的三維形貌成像和缺陷檢測，分辨細微結構特征。

2.光片顯微鏡典型應用

透明材料結構可視化：如聚合物復合材料的三維無損檢測，能夠清晰呈現孔隙、裂紋、夾雜物等內部結構。

生命科技細胞監測：適用于對活體樣本進行長時間、高分辨率的成像觀察，實現對細胞和組織內部動態過程的實時監測。

#Photonixbay.

系統的復雜度

共聚焦顯微鏡：技術成熟，商業化系統種類豐富，從科研級到工業在線檢測系統均有涵蓋。其系統相對緊湊，易于集成到生產線中。

光片顯微鏡：多用于生命科學，工業定制化系統較少，通常需要根據特定樣品和檢測需求進行光路設計和優化。其照明與檢測光路垂直的布局需要更多空間，系統集成難度較高。

共聚焦顯微鏡與光片顯微鏡代表兩種不同的光學成像技術，其核心差異源于光路設計與成像策略。共聚焦顯微鏡憑借點掃描與空間濾波機制，在表面與亞表面納米級定量測量方面展現出不可替代的精度優勢，已成為精密制造、半導體及涂層工業中高分辨率形貌與厚度分析的標準工具。光片顯微鏡則以平面照明和垂直探測為特點，常用于生命科技的快速三維內部成像及動態過程監測。

#Photonixbay.

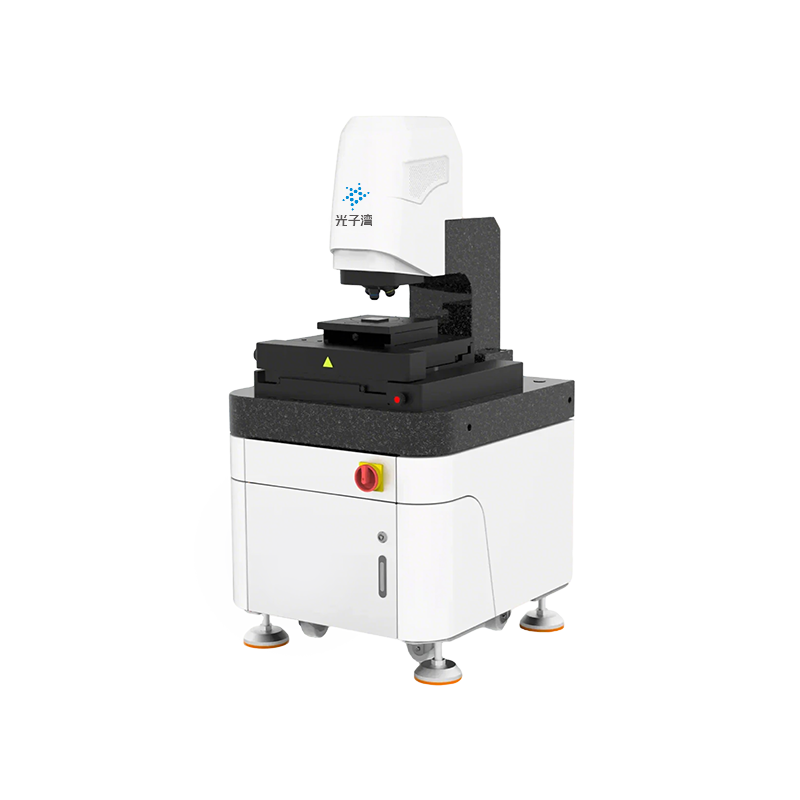

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
