2026年，智能化轉型進入深水區，從工業質檢、智慧交通到消費電子、醫療設備，各類終端對AI算力、穩定性與場景適配性的要求持續升級，嵌入式AI板卡作為設備“智能核心”的作用愈發關鍵。

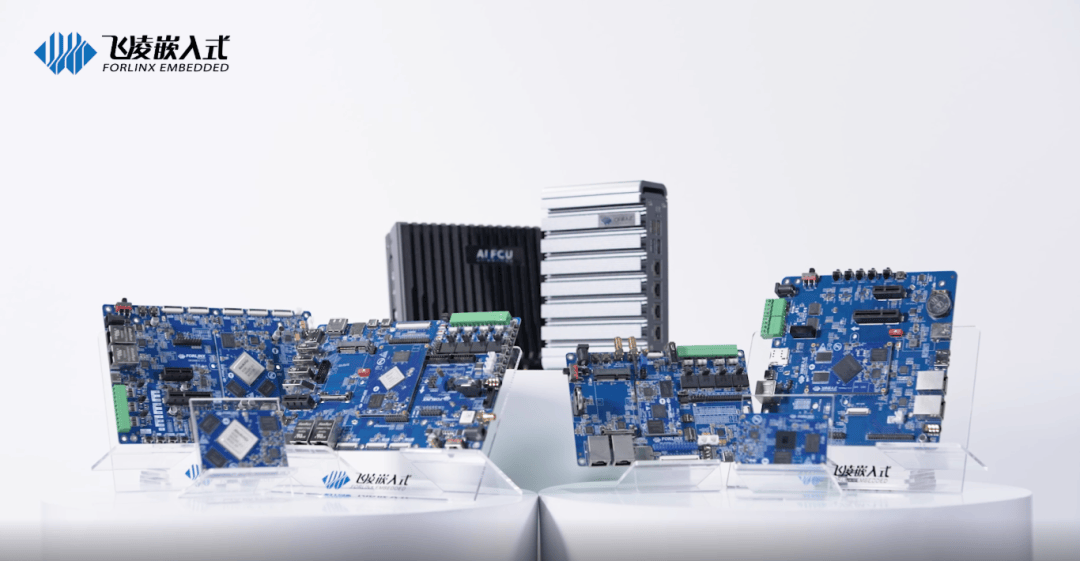

飛凌嵌入式憑借多年技術積淀，打造了覆蓋0.5TOPS至32TOPS算力、適配工業級與消費級多場景的完整AI板卡矩陣，無論是復雜模型推理還是輕量智能應用，都能提供高性價比解決方案。本文將聚焦飛凌嵌入式全系A(chǔ)I產品的核心優勢與適用場景，為您的2026年智能項目選型工作提供指引，成功搶占AI紅利。

1、高算力產品，面向未來的AI服務器與邊緣計算旗艦

在需要處理海量數據、運行復雜模型的最前沿應用場景中，飛凌嵌入式提供了具備超高算力和卓越擴展能力的解決方案。

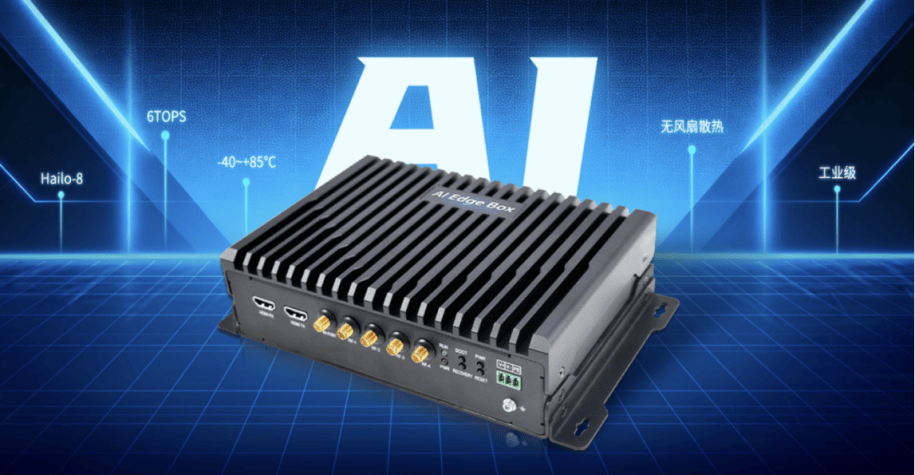

FCU3501 AI邊緣計算盒子

可擴展的32TOPS邊緣智能終端

FCU3501并非傳統的核心板，而是一款基于RK3588J處理器設計的“一體化AI邊緣計算設備”。它代表了飛凌嵌入式從提供核心模塊到交付“開箱即用的邊緣智能解決方案”的能力飛躍。

核心參數與硬件解析：

• AI算力：基于RK3588J處理器，內置6TOPS NPU，可通過M.2 M-Key接口擴展高性能AI加速卡，整機AI算力提升至32TOPS。
• 處理器架構：4xCortex-A76+4xCortex-A55，主頻最高達1.6GHz。
• 視頻處理：支持8K@60fps視頻解碼與8K@30fps編碼。

接口與擴展資源：

• 提供雙千兆網口（可擴展至萬兆）、多個USB 3.0/2.0接口、HDMI輸出及豐富的RS232/485串口。
• 內置SATA接口和M.2插槽。

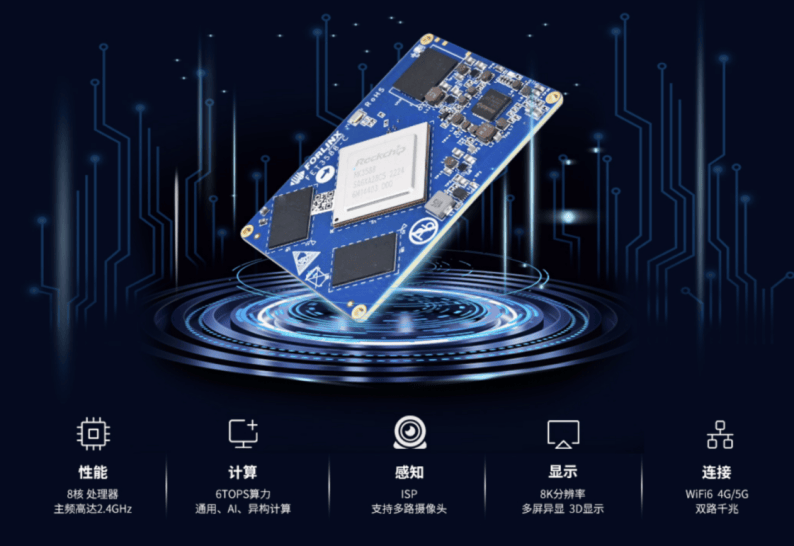

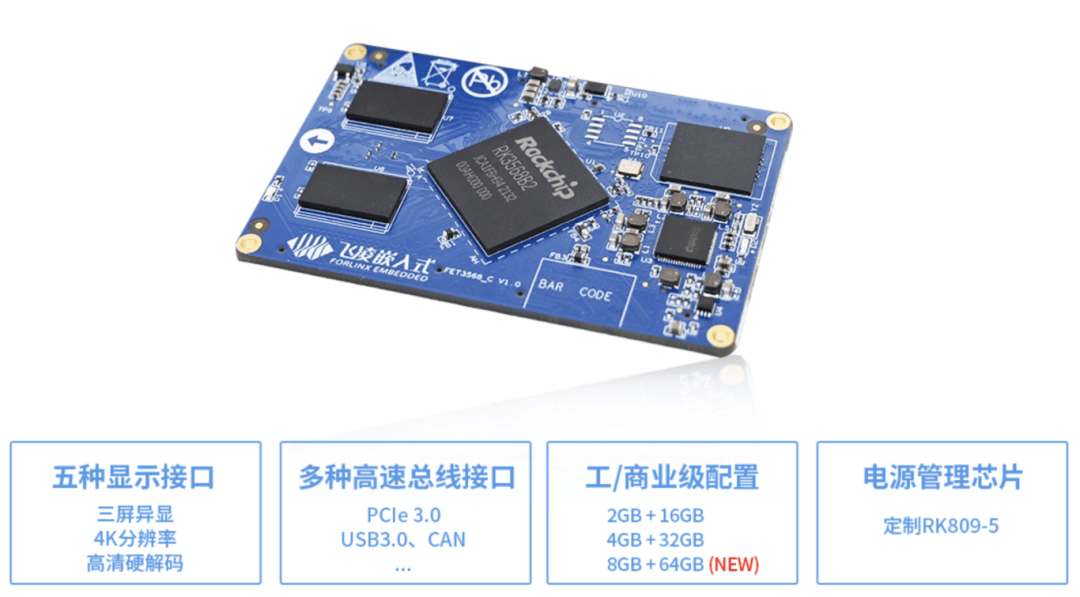

FET3588-C核心板

全能旗艦，定義智能新高度

FET3588-C核心板是飛凌嵌入式AI產品線的性能標桿，它將瑞芯微RK3588芯片的潛能完整釋放，為高端AIoT應用提供了一個功能極其強大的硬件平臺。

核心參數與硬件解析：

• AI算力：集成6TOPS NPU，支持多種精度運算。
• 處理器架構：4×Cortex-A76@2.4GHz+4×Cortex-A55@1.8GHz。
• 圖形與視頻：內置ARM Mali-G610 MP4 GPU，支持8K@60fps顯示輸出。

接口與擴展資源：

• 多媒體接口：雙HDMI2.1輸出、MIPI DSI雙通道等。
• 高速數據接口：雙通道PCIe 3.0、USB 3.1等。

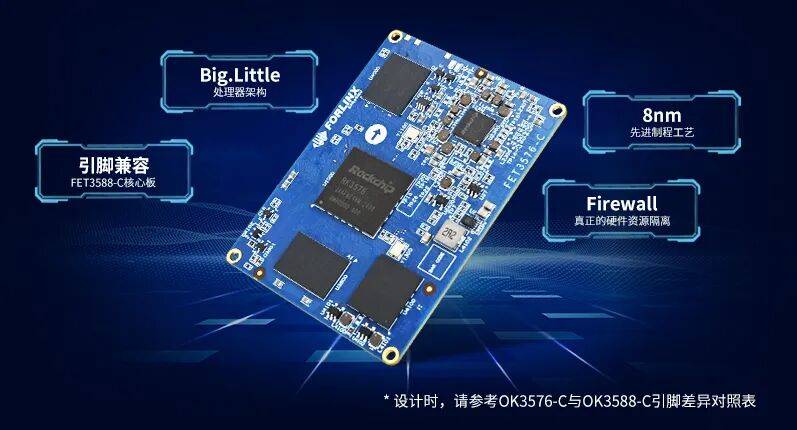

FET3576-C核心板

高集成度的6TOPS智能核心

FET3576-C核心板基于RK3576處理器，在提供與FET3588-C同級別AI算力的同時，在系統集成度、能效比及工業特性上做出了卓越優化。

核心參數與硬件解析：

• AI算力：6TOPS NPU，能效比優異。
• 處理器架構：4×Cortex-A72@2.2GHz + 4×Cortex-A53@2.0GHz。
• 獨家特性：支持Firewall硬件資源隔離技術。

接口與擴展資源：

• 顯示接口：雙路MIPI DSI和HDMI 2.1。
• 高速互聯：PCIe 2.0、USB 2.0、雙千兆網。

2、主流中堅力量，0.5-3TOPS算力覆蓋廣泛智能化需求

這是市場需求最旺盛、應用場景最廣泛的區間，飛凌嵌入式提供了多款產品。

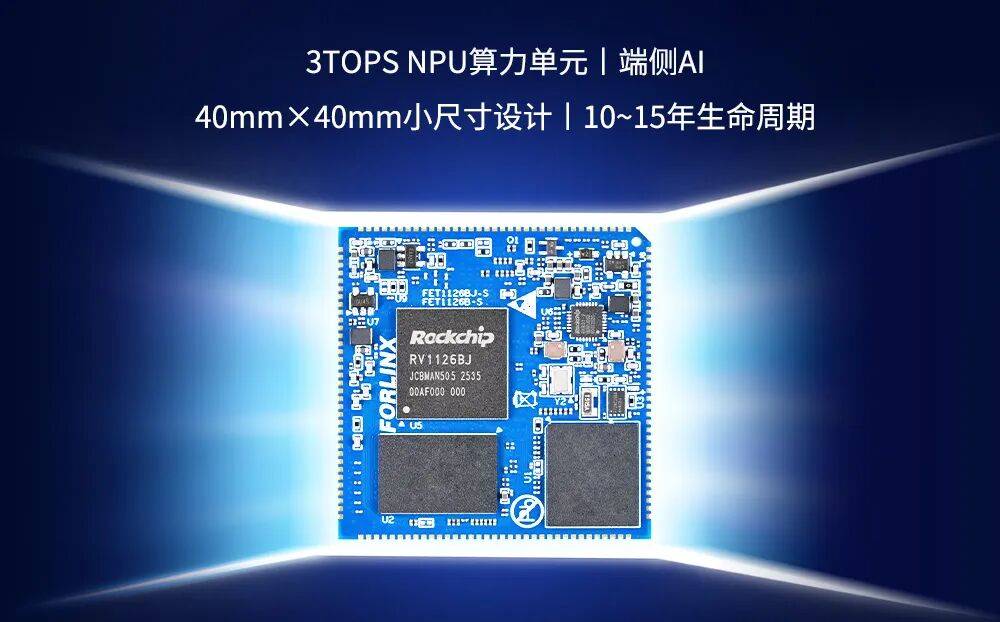

OK1126BJ-S核心板

更理想的AI視覺芯

瑞芯微RV1126B系列處理器的走紅，它沒有提供“遙遙領先”的參數，而是精準匹配了多種端側AI場景的剛需，打開了一個更高效、更均衡的產業化通道。

核心參數與硬件解析：

• AI算力：集成3TOPS NPU，支持輕量級AI應用加速。
• 處理器架構：四核Cortex-A53。
• AI-ISP：無需占用NPU資源，較傳統的ISP+NPU共同處理的方案更加節省帶寬與功耗。

接口與擴展資源：

• 工業總線：CAN-FD、UART、SPI、I2C、PWM、ADC等一應俱全。
• 兼容性：兼容樹莓派40Pin GPIO 助力快速上手。
• 擴展性：提供PCIe 2.0接口，支持Wi-Fi、4G/5G模塊擴展，增強通信能力。

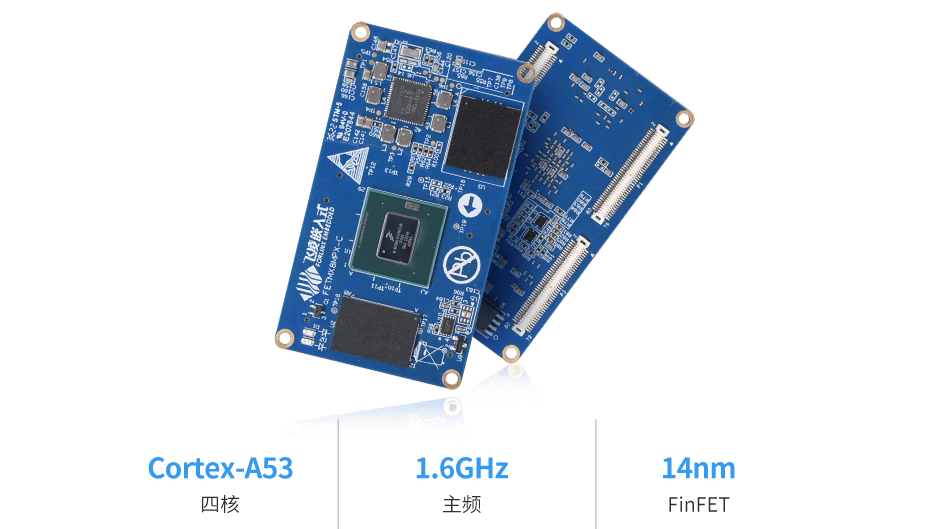

FETMX8MP-C核心板

機器視覺專用的工業AI核心

基于NXP的i.MX 8M Plus Quad處理器設計開發，這款核心板在能效比、實時性和工業機器視覺的精準度上做到了卓越的表現。

核心參數與硬件解析：

• AI算力：集成2.3TOPS NPU，專為視覺推理優化。
• 處理器架構：4×Cortex-A53+1×Cortex-M7，確保實時響應。
• 圖像信號處理器：內置最高12MP分辨率ISP。

接口與擴展資源：

• 攝像頭接口：雙路MIPI-CSI。
• 工業網絡：雙千兆以太網，支持IEEE 1588精密時鐘協議TSN。

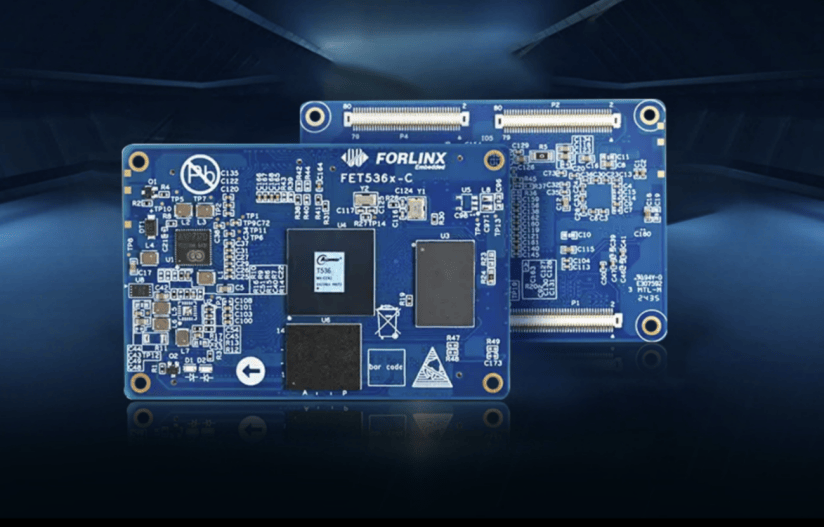

FET536-C核心板

全能型工業AI主力

FET536-C是一款定位精準、接口全面的主流工業AI核心板，基于全志T536處理器，在通用計算、AI算力和工業連接性上取得了完美平衡。

核心參數與硬件解析：

• AI算力：集成2TOPS NPU，滿足大多數工業檢測需求。
• 處理器架構：四核Cortex-A55@1.6GHz。
• 強實時性：內置獨立RISC-V@600MHz協處理器。

接口與擴展資源：

• 超強網絡與總線：雙路千兆以太網和四路CAN-FD總線。
• 高速擴展：支持PCIe 2.1和USB 3.0。

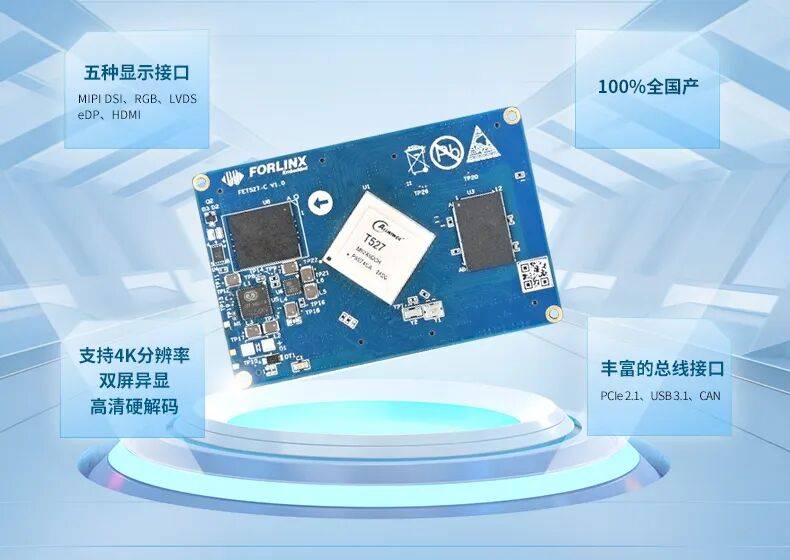

FET527N-C核心板

高性價比的AI之選

基于全志T527系列高性能處理器開發設計，可為您的AI應用賦能。核心板采用板對板連接方式，可插拔式設計便于產品的安裝與維護。

核心參數與硬件解析：

• AI算力：集成2TOPS NPU，支持主流模型框架。
• 處理器架構：8個ARM Cortex-A55高性能核，內置RISC-V核和DSP核。
• 高集成度：緊湊板型，集成核心功能。

接口與擴展資源：

• 提供千兆以太網、USB、多個UART、CAN總線等接口。
• 支持LCD顯示接口和攝像頭接口。

FET-MX9596-C核心板

NXP新一代旗艦芯片

基于NXP i.MX95xx系列旗艦處理器設計開發，突破性的 “A55+M7+M33”多核異構架構，通過硬件級的物理隔離，實現了高性能計算、硬實時控制與高安全守護的統一。

核心參數與硬件解析：

• AI算力：集成2TOPS NPU，支持超頻至1GHz。
• 高性能應用核：6個ARM Cortex-A55內核，主頻1.8GHz。
• 硬實時控制核：獨立Cortex-M7內核，主頻800MHz。
• 專用安全核：Cortex-M33安全內核，主頻333MHz。

接口與擴展資源：

• 網絡接口：1路萬兆網口、2路千兆網口。
• 總線接口：2路PCIe Gen3、5路CAN-FD。
• USB接口：1路USB3.0、1路USB2.0。

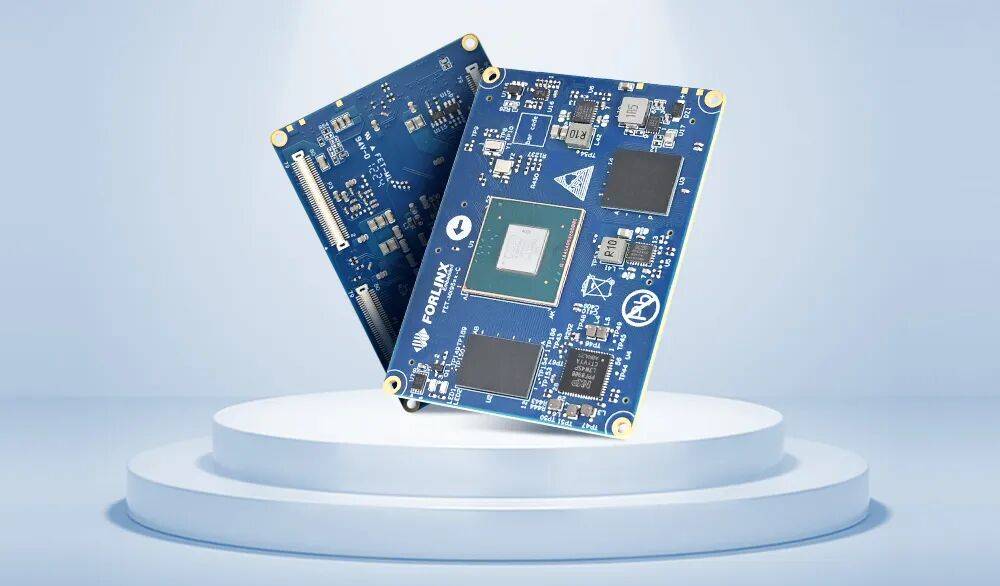

FET3568-C核心板

經久不衰的“AIoT爆款”

FET3568-C核心板已成為飛凌嵌入式乃至整個行業公認的“明星產品”，以其均衡的性能、出色的穩定性和豐富的生態，贏得了海量客戶的信賴。

核心參數與硬件解析：

• AI算力：集成1TOPS NPU。
• 處理器架構：4xCortex-A55@2.0GHz CPU和ARM Mali-G52 GPU。
• 視頻編解碼：支持H.264/H.265 1080P@60fps編解碼。

接口與擴展資源：

• 擴展性極強：PCIe 2.1、雙千兆網、SATA 3.0、USB 3.0。
• 工業接口齊全：多路UART、I2C、PWM、ADC以及CAN-FD。

FET3562J-C核心板

全國產化與高性價比的輕量AI先鋒

FET3562J-C核心板基于RK3562處理器，是飛凌嵌入式實現100%全國產物料供應的AI產品，為自主可控項目提供了關鍵支持。

核心參數與硬件解析：

• AI算力：集成1TOPS NPU。
• 處理器架構：4xCortex-A53。
• 高可靠性：22nm成熟工藝，工作溫度范圍寬。

接口與擴展資源：

• 提供雙千兆網、USB 3.0/2.0、多路UART和CAN等核心接口。
• 支持MIPI DSI和MIPI CSI。

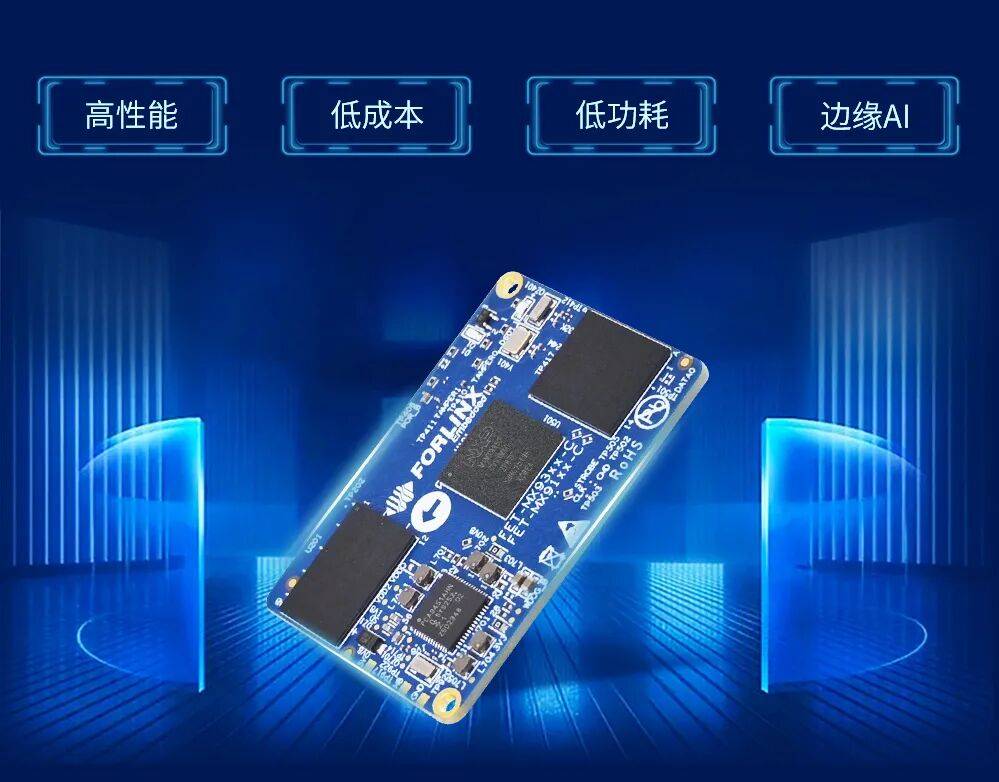

FET-MX9352-C核心板

邊緣AI與多接口融合的物聯網主控平臺

基于NXP i.MX 9352處理器，是飛凌嵌入式針對邊緣計算與物聯網場景打造的高集成度主控產品，兼顧低功耗、多接口與基礎AI能力，適配多種工業與消費級應用。

核心參數與硬件解析：

• AI算力：0.5TOPS INT8算力，滿足基礎視覺識別需求。
• 處理器架構：2xCortex-A55+Cortex-M33。
• 可靠性：工作溫度范圍-40℃~+85℃，穩定性高。

接口與擴展資源：

• 網絡與通信：2路千兆網口、2路CAN-FD、多路UART和SPI。
• 多媒體接口：1路MIPI DSI、1路MIPI CSI、1路LVDS。

3、總結：飛凌嵌入式AI產品矩陣的核心價值

通過以上對飛凌嵌入式全系A(chǔ)I核心板的深度解析，我們可以清晰地看到AI產品的突出優勢：

1. 完整的產品梯隊：從32TOPS的FCU3501 AI邊緣計算盒子，到僅0.5TOPS的FET-MX9352-C核心板，飛凌嵌入式提供了極大的算力跨度選擇。

2. 深度的工業基因：寬溫設計、長周期供應承諾、豐富的工業接口配備，確保產品在嚴苛環境下穩定運行。

3. 功能接口豐富性：每一款核心板都可視作一個“接口資源池”，最大程度減少了客戶在底板設計的限制，加速了產品上市進程。

4. 可靠的全棧支持：提供穩定的系統級軟件支持、完善的開發文檔、參考設計以及專業的技術服務。

在萬物互聯邁向萬物智能的時代，飛凌嵌入式通過其強大的AI核心板產品矩陣，正成為千行百業智能化轉型中最可信賴的“核心動力”提供者，并且一定可以幫助您在2026年搶占AI紅利。
