對于手持小風扇的用戶而言，最影響體驗的或許不是風力，而是那惱人的“呼呼”電磁噪音與振動。這種噪音，本質上來源于電機驅動電流的非理想狀態。其利天下憑借在無刷電機驅動方案領域的深厚積累，推出基于先進電機控制MCU與FOC（磁場定向控制）算法的靜音小風扇方案，旨在從根源上重塑安靜、平穩的吹風體驗。

一、噪音從何而來？傳統驅動方案的局限

在主流低壓手持風扇驅動方案中，方波（六步換相）控制因其簡單、低成本而被廣泛使用。然而，這種控制方式存在固有缺陷：
1.轉矩脈動：方波驅動下的相電流為梯形波，在換相時刻會產生明顯的轉矩突變，這是周期性“嗡嗡”聲與振動的直接物理來源。
2.電流諧波豐富：非正弦的電流波形含有大量高次諧波，這些諧波能量最終轉化為電機的振動與噪聲，形成寬頻的“呼呼”背景音。
3.控制精度不足：對電機轉子位置的檢測與控制較為粗略，難以在復雜負載下維持絕對平穩的運行狀態。
因此，要實現真正意義上的“靜音”，必須對驅動電流的波形與電機的控制方式進行根本性升級。

二、靜音之鑰：FOC（磁場定向控制）方案原理

FOC，又稱矢量控制，其核心思想是將電機的控制從簡單的“電壓-轉速”關系，轉變?yōu)閷Υ艌雠c轉矩的精準解耦控制。在小風扇方案中引入FOC，能實現質的飛躍：
?目標：讓三相無刷直流（BLDC）電機像交流永磁同步電機一樣，獲得平滑的正弦波電流驅動。
?過程：
1.坐標變換：通過克拉克（Clarke）與帕克（Park）變換，將電機三相電流（a， b， c）解耦為表征磁場強度的直軸電流（Id）和產生轉矩的交軸電流（Iq）。
2.精準控制：在旋轉坐標系下，獨立、精準地控制Id與Iq?？刂艻d為零（或最優值）以保持最高效率，控制Iq以精確輸出目標轉矩。
3.反變換輸出：經反帕克與空間矢量脈寬調制（SVPWM），生成驅動三相半橋的精準PWM信號，最終在電機端獲得平滑的正弦波電流。

三、其利天下靜音FOC方案的工程實現

其利天下的靜音手持風扇驅動方案，并非空中樓閣，而是一個基于成熟硬件與深度優化軟件的完整交鑰匙系統。

1. 高性能硬件平臺：專用MCU與驅動架構

方案的核心是其利天下深度優化的BLDC驅動芯片或電機控制MCU。該芯片專為FOC算法設計，集成：
?高速ADC：快速、同步采樣多路電機相電流，這是實現精準FOC控制的數據基礎。
?增強型PWM定時器：支持高分辨率中心對齊PWM與死區時間插入，為生成高質量的SVPWM波形提供硬件保障。
?硬件加速單元（如Cordic、除法器）：大幅減輕CPU負擔，確保即使在有限的M0/M3內核上，也能實時完成復雜的FOC算法運算。

2. 深度優化的“無感”FOC算法軟件

針對小風扇低成本、小體積的應用特點，我們采用先進的無感FOC算法（無需霍爾傳感器）：
?靜音啟動：采用特定序列的IPM（初始位置檢測）與平順啟動算法，確保風扇從靜止到轉動安靜無沖擊。
?寬范圍平穩運行：通過高頻注入或模型觀測器等技術，在全轉速范圍（如0-13000RPM）內精準估算轉子位置，實現正弦電流的平穩驅動，有效抑制轉矩脈動。
?自適應調參：軟件具備一定的參數自整定能力，能夠適配不同電機參數（如電感、電阻），保證批量生產的一致性與最佳靜音效果。

3. 與其利天下“低壓小風機電調板”的完美融合

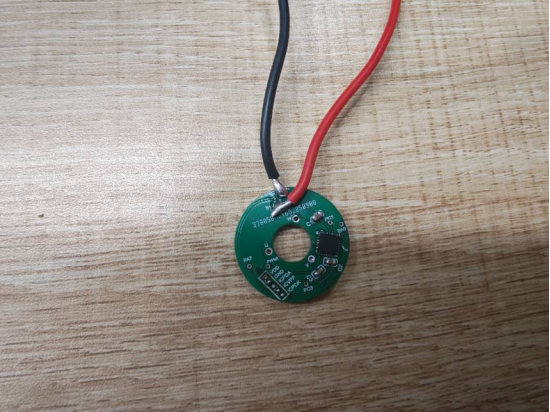

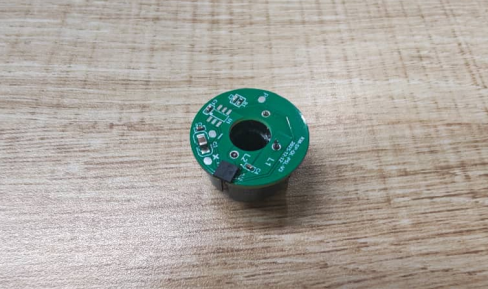

本FOC方案可無縫集成至其利天下標準化的KY-KL-9V電調板平臺。該平臺具備：

寬電壓輸入（3.0V-9.5V）：兼容多種電池配置。

完備的硬件保護：如缺相保護、堵轉保護，與FOC軟件層的過流、過溫保護形成雙重保障，提升方案可靠性。

靈活的控制接口：支持PWM輸入調速，方便主控系統進行精細化風量控制。

四、方案效果與客戶價值

采用其利天下靜音FOC方案后，小風扇方案將實現以下顯著提升：

聽覺體驗：電磁噪音降低超過10-15dB，主要噪聲源變?yōu)槠巾樀臍饬髀暎焚|(zhì)感大幅提升。

觸覺體驗：手部可感知的振動基本消失，運行極其平穩。

性能與能效：電機始終運行在最佳效率點，同等風量下功耗更低，續航更長。

可靠性：平穩的電流與轉矩降低了電機與機械結構的應力，配合多重保護，產品壽命更長。

五、結語：讓技術回歸體驗本質

在消費電子高度內卷的今天，真正的差異化源于對用戶體驗本質的深刻洞察與技術攻堅。其利天下的靜音FOC無刷電機驅動方案，正是將尖端的電機控制理論，轉化為每一個用戶可以真切感知的寧靜與舒適。
我們不僅提供芯片與算法，更提供從參考設計、參數調優到量產支持的全流程服務，幫助您快速將“靜音”這一核心賣點，轉化為產品市場競爭力的堅實壁壘。
讓風扇告別惱人的“呼呼”聲，從選擇其利天下開始。
