基本半導體1400V碳化硅功率半導體產品矩陣在光伏MPPT、儲能PCS及充電樁電源模塊中的應用

BASiC Semiconductor基本半導體一級代理商傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 執行摘要

在當今電力電子技術飛速發展的背景下，功率半導體器件作為能量轉換的核心引擎，其性能直接決定了系統的效率、功率密度與可靠性。隨著“雙碳”目標的推進以及全球能源結構的轉型，光伏（PV）、儲能系統（ESS）以及電動汽車（EV）充電基礎設施正經歷著一場深刻的電壓等級變革。系統直流母線電壓從傳統的600V-800V向1000V、1250V乃至1500V邁進，旨在降低傳輸損耗、減少銅材消耗并優化平準化度電成本（LCOE）。

然而，這一電壓升級趨勢使得目前主流的1200V硅基IGBT及碳化硅（SiC）MOSFET面臨嚴峻挑戰。在1000V-1100V的直流母線電壓下，1200V器件的電壓裕量不足，不僅限制了開關速度（需增大柵極電阻以抑制過壓），更在長期運行中面臨極高的宇宙射線單粒子燒毀（SEB）風險。另一方面，1700V器件雖然電壓裕量充足，但其導通電阻（RDS(on)?）和開關損耗通常顯著高于同規格的低壓器件，且成本較高，難以滿足對性價比極其敏感的商業應用需求。

深圳基本半導體（BASiC Semiconductor）推出的1400V碳化硅（SiC）功率半導體產品矩陣，精準地切入了這一市場痛點。該系列產品基于第三代SiC工藝平臺，兼具1200V器件的優異導通性能與接近1700V器件的高耐壓可靠性，為高壓電力電子應用提供了全新的設計自由度。

傾佳電子楊茜將基于基本半導體的產品數據，對其1400V SiC MOSFET及肖特基勢壘二極管（SBD）產品進行詳盡的技術剖析，并深入探討其在1500V光伏系統MPPT（Boost及飛跨電容拓撲） 、儲能PCS（NPC三電平及三相四線兩電平拓撲）以及符合北美電網標準的充電樁電源模塊中的具體應用價值與系統級優勢。分析表明，1400V SiC器件不僅能顯著提升系統效率，更能通過簡化拓撲結構（如使2電平拓撲在高壓下重新具備可用性）來降低系統復雜度和總成本，是下一代高壓電能轉換系統的關鍵賦能技術。

2. 基本半導體1400V SiC產品矩陣技術特性深度解析

2.1 1400V SiC MOSFET：打破電壓與性能的傳統折衷

基本半導體的B3M系列1400V SiC MOSFET是基于6英寸晶圓平臺開發的第三代技術產品。相比于傳統的1200V器件，該系列通過優化外延層設計與場截止技術，在僅微幅增加導通電阻的前提下，將擊穿電壓（V(BR)DSS?）提升了200V，達到1400V以上。這一特性對于高壓直流母線應用至關重要。

2.1.1 關鍵靜態參數與選型分析

下表總結了報告中涉及的四款核心MOSFET產品的關鍵參數：

表 1：基本半導體1400V SiC MOSFET 產品參數概覽

參數	B3M010140Y	B3M020140H	B3M020140ZL	B3M042140Z
封裝形式	TO-247PLUS-4	TO-247-3	TO-247-4L	TO-247-4
額定電壓 (VDS?)	1400 V	1400 V	1400 V	1400 V
導通電阻 (RDS(on),typ?) @25°C	10 mΩ	20 mΩ	20 mΩ	42 mΩ
導通電阻 (RDS(on),typ?) @175°C	19 mΩ	37 mΩ	37 mΩ	77 mΩ
連續漏極電流 (ID?) @25°C	256 A	127 A	127 A	63 A
脈沖漏極電流 (ID,pulse?)	444 A	225 A	225 A	122 A
柵極閾值電壓 (VGS(th)?)	2.7 V (1.9V @175°C)	2.7 V (1.9V @175°C)	2.7 V (1.9V @175°C)	2.7 V (1.9V @175°C)
總柵極電荷 (QG?)	348 nC	183 nC	183 nC	85 nC
開爾文源極 (Kelvin Source)	有	無	有	有
總功耗 (Ptot?)	1250 W	600 W	600 W	312 W

數據來源：

深度分析：

超低導通電阻與高電流密度： B3M010140Y 提供了業界領先的10mΩ導通電阻。在1400V耐壓等級下實現如此低的電阻，意味著芯片面積的有效利用率極高。其256A的連續電流能力（@25°C）和1250W的功耗能力，使其單管能力足以通過并聯替代傳統的IGBT模塊，特別是在對體積要求嚴苛的光伏組串式逆變器中。

開爾文源極（Kelvin Source）的必要性： 除B3M020140H采用傳統的TO-247-3封裝外，其余三款（Y, ZL, Z）均采用了帶開爾文源極的4引腳封裝。在高頻開關（>20kHz）應用中，源極引線電感（LS?）與高di/dt共同作用會產生感應電壓（VLS??=LS?×di/dt），削弱柵極驅動電壓，增加開關損耗甚至導致誤動作。1400V器件通常用于高功率場合，開關電流大，開爾文源極能將功率回路與驅動回路解耦，顯著降低開關損耗（Eon?/Eoff?），這是實現高頻高效PCS和充電模塊的關鍵。

高溫特性： 從25°C到175°C，導通電阻僅增加約80-90%（例如20mΩ增至37mΩ）。相比之下，硅基器件在高溫下電阻增加幅度往往更大。這種正溫度系數有利于多管并聯時的自動均流，對于需要大功率輸出的儲能PCS尤為重要。

柵極電壓裕量： 推薦柵壓為-5/+18V，最大可達-10/+22V 。寬闊的負壓裕量增強了器件在惡劣電磁環境下的抗干擾能力，防止米勒效應引起的誤導通（Crosstalk）。

2.2 1400V SiC Schottky Diode (SBD)：零反向恢復的能效保障

在高壓Boost和整流應用中，二極管的反向恢復特性直接影響開關管的開通損耗?；景雽w的B3D系列1400V SBD不僅提供了高耐壓，還憑借SiC材料特性實現了零反向恢復電流。

表 2：基本半導體1400V SiC SBD 產品參數概覽

參數	B3D30140H	B3D40140H	B3D60140H2	B3D80140H2	B3D60140HC
封裝	TO-247-2	TO-247-2	TO-247-2	TO-247-2	TO-247-3
額定電流 (IF?) @135°C	47 A	62 A	93 A	108 A	94 A (47A/Leg)
浪涌電流 (IFSM?) @25°C	270 A	320 A	540 A	640 A	270 A (Per Leg)
正向壓降 (VF?,typ)	1.39 V	1.42 V	1.42 V	1.46 V	1.39 V
總電容電荷 (QC?)	194 nC	250 nC	376 nC	508 nC	388 nC

數據來源：

深度分析：

高浪涌能力： B3D80140H2擁有高達640A的非重復浪涌電流能力（10ms半正弦波）。在電網故障或啟動沖擊時，這一特性是保證系統魯棒性的最后一道防線，尤其是在儲能PCS直掛電池組的應用中。

低VF?與高壓的平衡： 通常高耐壓二極管會有更高的正向壓降。然而，B3D系列在1400V下仍保持了約1.4V的典型壓降，有效控制了導通損耗。

共陰極配置： B3D60140HC采用共陰極設計，非常適合作為交錯并聯Boost電路的輸出整流管，簡化了散熱器安裝設計。

3. 光伏MPPT中的應用：2000V系統下的架構革新

光伏系統電壓從1500V向2000V演進是降低光伏電站BOS（系統平衡部件）成本的核心路徑。電壓提升意味著在相同功率下電流減小，線纜損耗降低，匯流箱和逆變器數量減少。然而，這給前端MPPT（最大功率點跟蹤）Boost電路帶來了極大的耐壓挑戰。

3.1 傳統Boost拓撲與1200V器件的局限性

在傳統的2電平Boost拓撲中，功率開關管和二極管需要承受輸出側的直流母線電壓。對于2000V光伏系統，直流母線電壓通常設定在1800V-2000V之間，甚至在開路或故障狀態下可能更高。

3300V器件劣勢： 雖然耐壓足夠，但1700V SiC MOSFET的RDS(on)?較高，導致導通損耗增加；且其成本遠高于1400V器件。此外，單管直接開關3300V會產生極高的dv/dt和EMI問題。

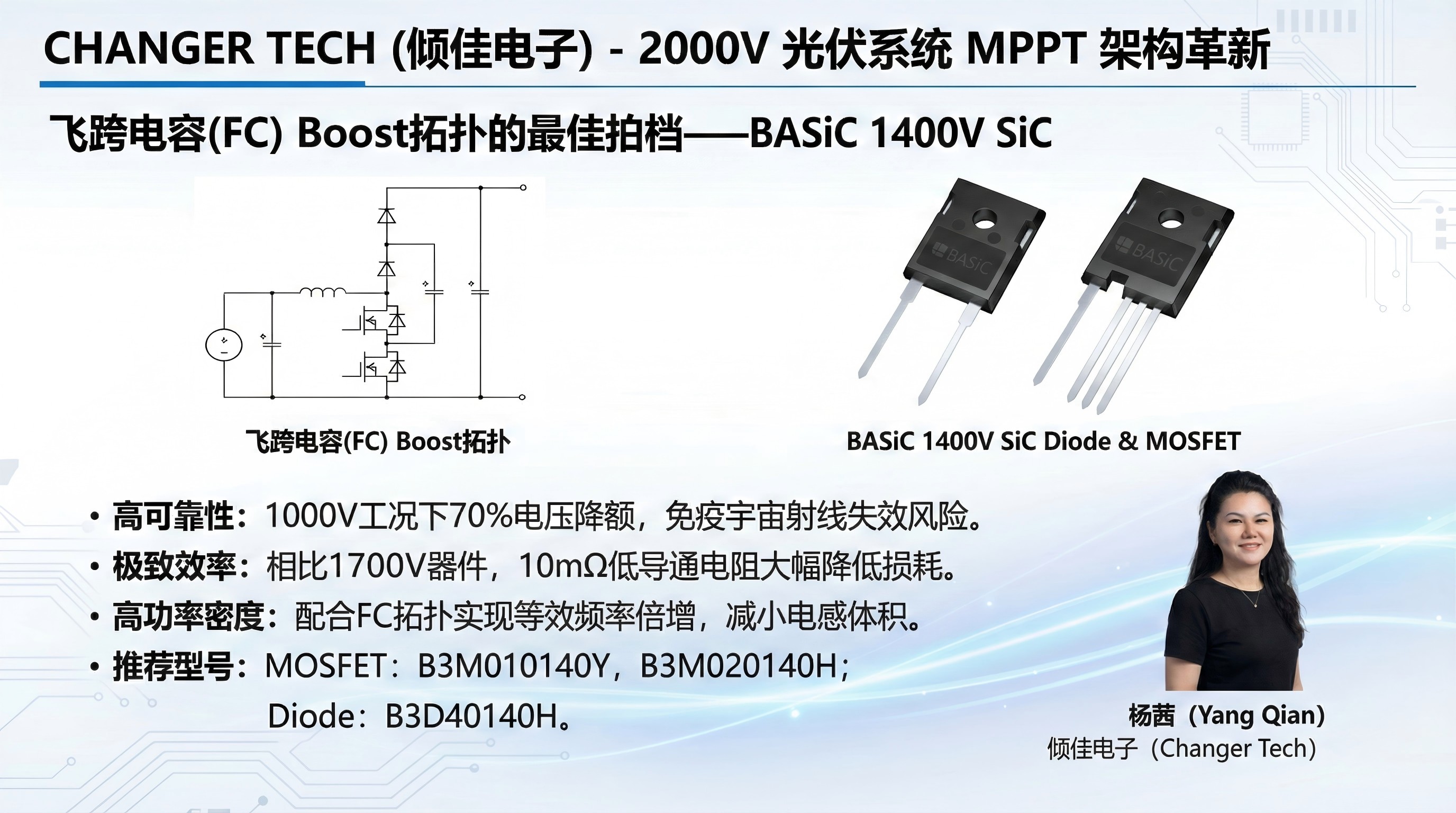

3.2 飛跨電容（Flying Capacitor, FC）Boost拓撲的優勢

飛跨電容Boost拓撲（通常為3電平）在2000V系統中逐漸成為主流選擇。其核心原理是利用一個懸浮電容將開關管上的電壓應力鉗位在輸出電壓的一半（Vout?/2）。

3.2.1 拓撲工作原理與1400V器件的契合度

在2000V輸出的FC Boost電路中，理想情況下每個開關管承受的電壓為1000V。

為什么1200V器件并非最佳選擇？ 雖然1000V看似在1200V器件的安全區，但在實際工程中，考慮到飛跨電容電壓的動態波動、控制回路的延遲以及啟動/瞬態過程中的不平衡，開關管上的電壓極易超過1100V。此外，考慮到宇宙射線（Cosmic Ray）導致的單粒子燒毀（SEB）效應，1200V器件在長期承受1100V以上直流電壓時，其FIT（失效率）會呈指數級上升，難以滿足光伏電站25年的壽命要求 。

1400V SiC的決定性優勢： 使用BASiC的1400V MOSFET（如B3M020140H或B3M010140Y）：

可靠性裕量： 在1000V的工作電壓下，1400V器件的電壓利用率僅為70%，處于宇宙射線免疫的安全區，大幅降低了失效風險 。

容錯能力： 即便飛跨電容電壓控制出現暫時失衡，導致某管電壓飆升至1000V+，1400V器件仍能安全工作，賦予系統極強的魯棒性。

效率提升： 相比于為了獲得同樣可靠性而不得不選用的1700V器件，BASiC 1400V器件具有更低的導通電阻和開關損耗。例如，B3M010140Y的10mΩ導通電阻在處理光伏組串的大電流（如30A-60A）時，導通損耗極低。

3.2.2 系統性能提升

利用SiC器件的高頻特性，F(xiàn)C Boost可以將等效開關頻率倍增（電感電流頻率為開關頻率的2倍）。

電感小型化： 若使用B3M042140Z（TO-247-4封裝）在40kHz下開關，電感紋波頻率即為80kHz。配合SiC的高效能，可顯著減小Boost電感的體積和重量（磁芯材料用量減少），這對于追求高功率密度的組串式逆變器至關重要 。

二極管選型： 配合B3D40140H（1400V 40A）二極管，不僅阻斷電壓裕量充足，且無反向恢復電流，徹底消除了MOSFET開通時的二極管反向恢復損耗，將MPPT級的加權效率推向99%以上。

3.3 2電平Boost在分布式MPPT中的應用

在某些采用直流優化器或分段母線架構的系統中，局部直流母線可能設定在1000V-1100V。

此時，1200V器件的裕量（僅100V）完全不足以應對開關過沖和長期直流偏置。

BASiC 1400V MOSFET使得在1100V母線下使用簡單的2電平Boost拓撲成為可能。B3M020140ZL（4引腳，20mΩ）可直接用于此類高壓2電平Boost，替代復雜的3電平電路，在保證可靠性的同時大幅降低BOM成本和控制復雜度。

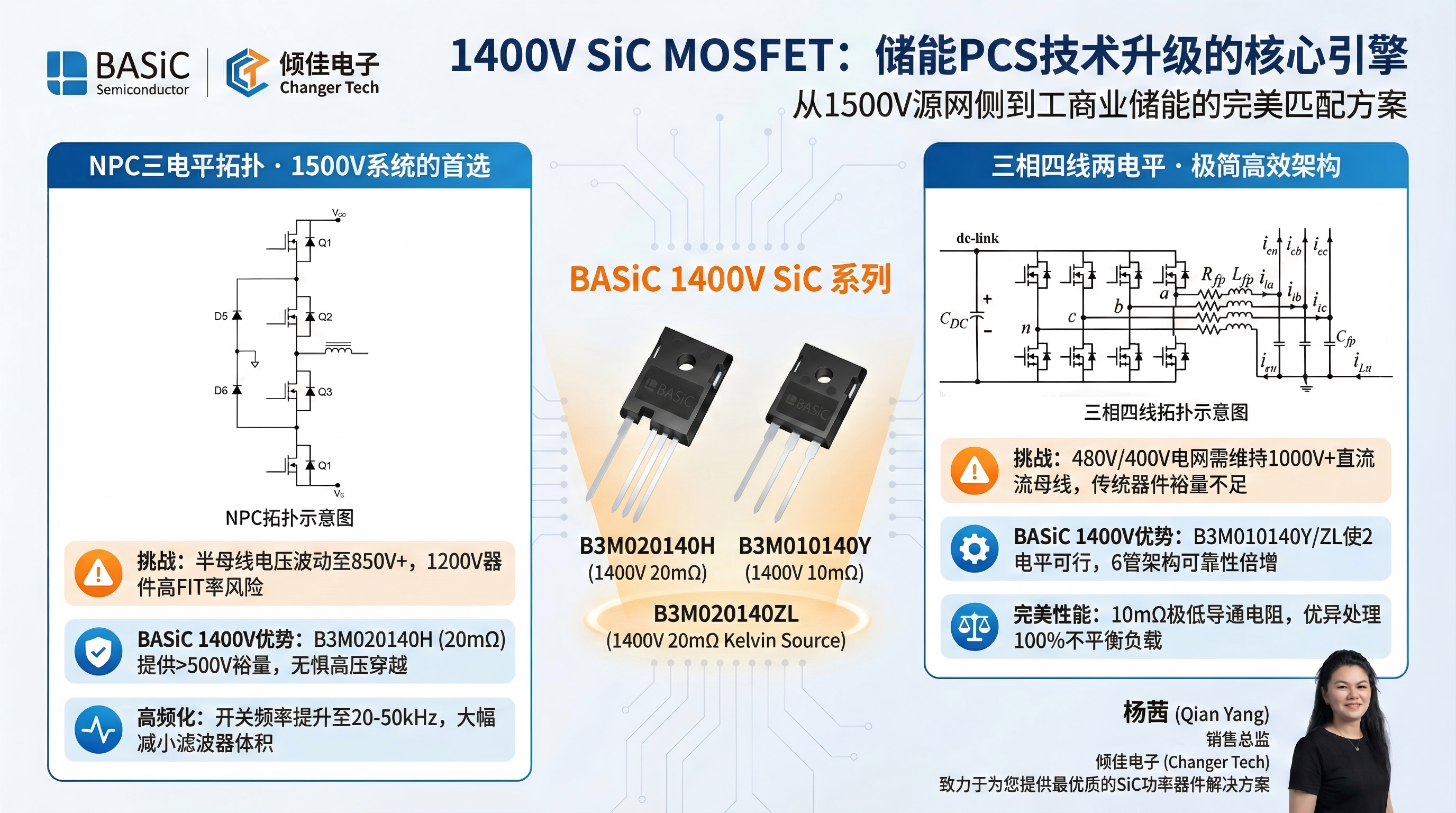

4. 儲能PCS中的應用：高壓電池系統的完美匹配

隨著電池技術的進步，儲能集裝箱的電池電壓也正從1000V向1500V演進，以提升能量密度。儲能變流器（PCS）作為連接電池與電網的橋梁，其拓撲選擇與器件耐壓密切相關。

4.1 NPC三電平拓撲（1500V電池系統）

中點鉗位（NPC）或有源中點鉗位（ANPC）三電平拓撲是1500V儲能PCS的主流選擇。其將直流母線電壓一分為二，使得器件承受電壓減半。

4.1.1 1400V SiC在NPC拓撲中的核心價值

在1500V系統中，半母線電壓理論值為750V。

電池電壓波動： 1500V是標稱或最高電壓，考慮到電池均衡和浮充，實際母線電壓可能瞬時更高。此外，PCS在執行電網高電壓穿越（HVRT）功能時，直流母線可能會泵升。

器件應力分析：

外管（T1/T4）： 在換流過程中需阻斷半母線電壓。若使用1200V器件，在800V-900V的工況下（考慮波動），宇宙射線FIT率較高。

內管（T2/T3）與鉗位二極管： 同樣面臨此問題。

BASiC 1400V的應用：

選用B3M020140H（20mΩ）作為主開關管，可確保在半母線電壓達到850V甚至900V時，器件仍有>500V的裕量。這不僅解決了宇宙射線可靠性問題，還允許設計者減小吸收電容（Snubber），因為器件能承受更大的關斷電壓尖峰。

高頻化設計： 儲能PCS通常需要雙向流動（充/放電）。利用SiC MOSFET的高速開關特性（如B3M020140ZL的開爾文源極優勢），可將PCS的開關頻率從IGBT時代的3-5kHz提升至20-50kHz。這極大地減小了網側LCL濾波器的體積，不僅降低了銅損和磁損，還提升了PCS對電網指令的動態響應速度（對于調頻服務至關重要）。

4.2 三相四線兩電平拓撲（微網與不平衡負載）

在工商業儲能或微網應用中，常需支持三相不平衡負載或單相負載，因此采用三相四線制（3P4W）。傳統的實現方式是引出中性線。

4.2.1 直流母線電壓與拓撲限制

為了在三相四線制下輸出480V（北美標準）或400V（歐洲標準）并具備足夠的中性點控制能力，直流母線電壓往往需要維持在較高水平。

對于480V AC系統，線電壓峰值約為679V?？紤]到死區時間、調制比限制及輸出濾波器的壓降，直流母線通常需穩壓在800V-1000V。

2電平拓撲的挑戰： 若采用結構最簡單、成本最低的2電平三相四線拓撲，開關管必須承受全母線電壓。

在1000V直流母線下，1200V器件僅剩200V（16%）裕量，這是極度危險的。任何雜散電感引起的關斷過沖都可能導致雪崩擊穿；且高壓直流偏置下的FIT率極高。

傳統方案被迫轉向1700V IGBT（損耗大、頻率低）或3電平拓撲（成本高、控制復雜）。

BASiC 1400V的破局：

B3M010140Y（10mΩ）或B3M020140ZL（20mΩ）使得1000V-1100V直流母線下的2電平拓撲成為工程上可行且高可靠的方案。

優勢總結：

極簡架構： 僅需6個開關管（對比3電平的12個），驅動電路減半，系統可靠性由器件數量減少而提升。

高效能： 10mΩ的極低導通電阻抵消了2電平拓撲電流紋波稍大的劣勢。SiC的開關損耗優勢使得即便在1000V硬開關下，效率仍可維持在98%以上。

不平衡處理能力： 高母線電壓配合SiC的高帶寬控制，使得PCS能快速調節各相電壓，優異地處理100%不平衡負載沖擊。

5. 充電樁電源模塊中的應用：北美電網標準（480V AC）

北美工業和商業電網普遍采用480V三相交流電。這與國內及歐洲的380V/400V系統有顯著不同，給充電樁電源模塊（尤其是針對800V電池架構的超充樁）的設計帶來了特殊挑戰。

5.1 480V AC電網特性與直流母線需求

輸入電壓： 480V AC (L-L)。

整流后電壓： 峰值電壓 ≈480×2?≈679V?？紤]電網波動（+10%），峰值可達750V。

PFC級輸出（直流母線）： 為了實現功率因數校正（PFC）并由AC側升壓，直流母線電壓通常設定在750V - 850V。

800V電池充電需求： 現代高性能EV（如Porsche Taycan, Hyundai E-GMP平臺）電池電壓范圍為600V-920V。為了使后級DC-DC（如LLC或DAB）工作在最優效率點（接近諧振頻率，增益~1），前級PFC的輸出直流母線電壓理想值應提升至1000V左右。

5.2 1200V器件的“死區”與1400V的解決方案

若要將直流母線提升至1000V以優化800V電池充電效率：

1200V SiC： 在1000V DC下運行，裕量不足20%。這是工程設計的禁區。

現有妥協方案：

使用3電平Vienna整流器（器件多，控制復雜）。

級聯DC-DC轉換器（效率受損）。

使用1700V器件（成本高，損耗大）。

BASiC 1400V SiC MOSFET的革命性應用：

5.2.1 2電平有源前端（AFE）整流器

利用B3M020140ZL（TO-247-4L, 20mΩ）或B3M042140Z（TO-247-4, 42mΩ），設計者可以構建一個能夠輸出1000V-1100V直流母線的簡單2電平AFE。

電壓裕量： 1400V器件在1000V工作時，仍有400V（28.5%）的裕量，足以應對電網浪涌和關斷過壓。

雙向流動（V2G）： 2電平全橋結構天然支持能量雙向流動，完美契合V2G（Vehicle-to-Grid）趨勢，允許電動汽車反向向480V電網送電。

效率： 4引腳封裝的開爾文源極極大地降低了高壓硬開關下的損耗。結合SiC的高頻能力（>40kHz），可顯著減小PFC電感體積。

5.2.2 高壓DC-DC隔離級（LLC/DAB）

在DC-DC級，原邊開關管同樣承受1000V母線電壓。

使用B3M020140H或B3M042140Z構成的全橋電路，可以直接在1000V母線下以100kHz-200kHz頻率運行。

直接降壓充電： 由于母線電壓（1000V）高于大多數800V電池組的最高電壓（920V），LLC變換器可以設計在“降壓區域”或諧振點附近，避免了為了升壓而犧牲效率。對于400V電池車型，寬范圍調頻控制也能更從容。

5.2.3 輔助電源與整流

輸出整流： 對于非雙向模塊，B3D40140H（40A）或B3D60140H2（60A）SBD是理想的輸出整流選擇，其1400V耐壓確保了在電池端出現電壓尖峰時的安全性，且零反向恢復特性減少了原邊MOSFET的開通電流應力。

6. 核心可靠性分析：宇宙射線失效率（FIT Rate）

在上述所有高壓應用（1500V光伏、1500V儲能、1000V充電樁）中，選擇1400V而非1200V器件的最底層物理邏輯在于宇宙射線魯棒性。

失效機理： 來自宇宙的高能中子撞擊SiC晶格，產生次級反沖核，在PN結內引發局部高電場和雪崩，導致單粒子燒毀（SEB）。

電壓依賴性： 失效率（FIT）與施加電壓呈強烈的非線性（指數級）關系。

對于SiC器件，當工作電壓超過額定擊穿電壓的75%-80%時，F(xiàn)IT率會急劇上升。

對比分析： 在1000V直流母線下：

1200V器件： 工作在額定值的83.3%。處于高風險區，F(xiàn)IT率可能高達數百甚至上千（取決于海拔），難以滿足工業級（<100 FIT）或車規級（<10 FIT）要求。

BASiC 1400V器件： 工作在額定值的71.4%。處于絕對安全區，F(xiàn)IT率極低（通常<1 FIT），即使在高原光伏電站（中子通量隨海拔升高而增加）也能保證長期可靠性 。

這一可靠性物理特性是基本半導體1400V產品矩陣在任何直流電壓超過850V的系統中不可替代的核心理由。

7. 結論

基本半導體的1400V碳化硅功率半導體產品矩陣不僅僅是電壓參數的簡單提升，它是針對高壓直流（HVDC）時代系統痛點量身定制的解決方案。

光伏領域： 它賦予了2000V飛跨電容Boost拓撲更高的可靠性裕量和效率，解決了1200V器件在高海拔應用中的宇宙射線失效焦慮。

儲能領域： 它使得NPC三電平PCS能更安全地適配1500V電池系統，并創新性地使1100V直流母線的2電平三相四線制拓撲成為可能，簡化了微網儲能系統設計。

充電設施領域： 它是北美480V電網下實現高效、簡單的1000V直流母線架構的關鍵使能者，為800V超充樁的設計提供了兼顧效率、成本與可靠性的最優解（2電平取代3電平/級聯）。

通過提供TO-247PLUS-4等先進封裝和低至10mΩ的導通電阻，BASiC 1400V系列成功填補了1200V與1700V之間的市場空白，為追求極致功率密度與可靠性的電力電子工程師提供了強有力的工具。
