在工業自動化、電力監控、樓宇控制等嚴苛環境中，穩定可靠的通信是系統運行的基石。RSM3_485ECHT系列單路增強型高速RS-485隔離收發器，正是為應對高干擾、多節點通信場景而設計的高集成化解決方案。它不僅實現了信號與電源的雙重隔離，更在抗干擾、多節點支持與寬溫工作等方面表現出色，成為通信系統中不可或缺的一環。

一、產品概述

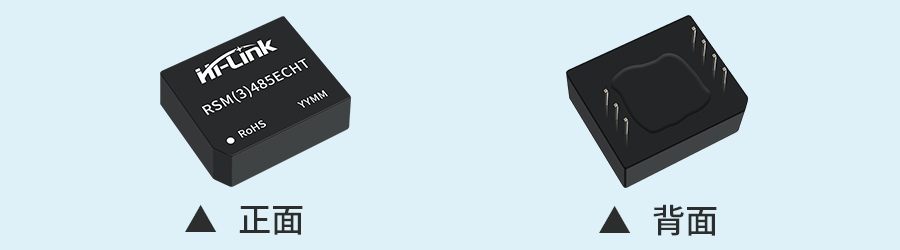

RSM3_485ECHT系列是一款高度集成的RS-485隔離收發模塊，采用先進的IC集成化技術，將電源隔離、信號隔離、RS-485通信和總線保護四大功能融為一體。模塊自帶隔離電源，支持2500VDC電氣隔離，能有效抑制共模干擾、防止地環路引起的設備損壞，顯著提升系統在惡劣環境下的通信可靠性。

該系列提供兩種電壓版本，精準匹配不同系統需求：

RSM3485ECHT：3.3V供電，專為3.3V系統優化，接口電平完全匹配

RSM485ECHT：5V供電，適用于傳統5V系統，兼容性廣泛

兩種型號均支持最高500kbps通信速率，最多可連接256個節點，適用于中高速、多設備的工業總線網絡。其緊湊的封裝尺寸（19.50*16.50*7.10mm）和4g的輕量化設計，便于嵌入各種設備中，實現即插即用的RS-485網絡擴展。

二、核心優勢

1. 高集成度，簡化設計

模塊內置隔離電源，無需外部隔離電源，大幅減少外圍電路，降低布板難度與成本。單一路輸入電源供電的設計，簡化了系統電源架構，提升了整體可靠性。

2. 強隔離與全面保護

2500VDC隔離耐壓，有效隔離噪聲和電勢差

內置ESD保護，防靜電損壞

3. 優異的抗干擾性能

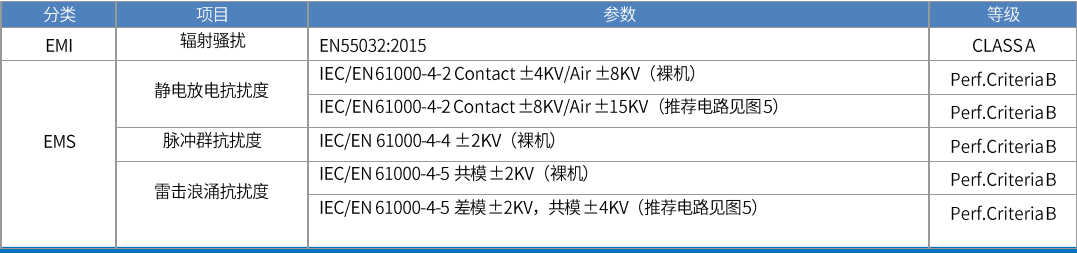

通過多項電磁兼容認證，確保在復雜電磁環境中穩定工作：

4. 寬溫工作與高可靠性

工作溫度范圍：-40℃~ +85℃，適用于高溫、低溫交替的工業現場。采用阻燃耐熱塑料外殼，自然空冷設計，確保長時間穩定運行。

參考資料：RSM3_485ECHT系列規格書V1.2.pdf

三、適用場景

1. 工業自動化與PLC通信

在PLC、變頻器、伺服驅動器等設備之間建立穩定通信鏈路，抵御電機啟停、變頻器干擾等高噪聲環境。模塊的隔離特性可有效解決不同設備間的地電位差問題，避免通信誤碼和設備損壞。

2. 電力監控與智能電網

適用于電表采集、配電監控、繼電保護等場景，具備抗浪涌、抗群脈沖能力，適應電力現場復雜電磁環境。在智能電網建設中，為各類電力監測設備提供可靠的數據傳輸通道。

3. 煤礦與石油化工行業

在易燃、易爆、高粉塵環境中實現設備聯網與數據采集，模塊本身具備高隔離與低輻射特性，保障系統安全。其寬溫設計適應井下溫差變化，確保通信不中斷。

4. 樓宇自動化與智能建筑

用于暖通空調、照明控制、安防系統等RS-485網絡，支持多節點、長距離布線，保障樓宇內系統穩定通信。模塊的小尺寸便于集成到各種控制面板和設備中。

5. 軌道交通與戶外設備

寬溫設計適應戶外極端氣候，隔離特性有效解決不同設備間地電位差問題。在列車控制系統、站場設備聯網等場景中，確保通信穩定可靠。

四、總結

RSM3_485ECHT系列不僅是一個RS-485收發器，更是一個系統級的隔離通信解決方案。它通過高度集成降低了設計復雜度，通過強隔離與保護提升了系統魯棒性，通過優異的EMC性能確保了在惡劣環境下的通信成功率。無論是新建項目還是改造升級，RSM3_485ECHT都能為您的RS-485網絡提供一個可靠、簡潔、高防護的通信接口。它就像工業通信系統中的“保險絲”，在看不見的地方默默守護著每一比特數據的準確傳輸，為智能工業的可靠運行保駕護航。
