隨著電動自行車向輕量化、高續航等方向深度發展，鋰電池憑借著能量密度高、循環壽命長等優勢，已逐步取代傳統鉛酸電池成為主流動力方案。

但相較于化學性質相對穩定的鉛酸電池，鋰電池能量集中度更高、電化學活性更強，其安全性和使用壽命對充放電條件及運行環境高度敏感，在復雜工況下更容易造成安全隱患與性能劣化等不良影響。

故此，為電動自行車設計一套安全可靠的電池管理系統（BMS）至關重要。

在實際應用中，BMS需要與整車控制器、充電器等外部設備進行持續通信，而電動自行車運行過程中會存在電壓波動、電磁噪聲等不良干擾，極易對信號傳輸產生影響；

因此，工程師通常會在BMS的通信接口端做隔離設計，以切斷噪聲傳導路徑，確保通信的連續性、可靠性。

BMS電池管理系統，電動自行車的“安全管家”

如下圖所示，電動自行車BMS通常由電池采集前端（AFE）、主控單元（MCU）、功率控制器件以及對外通信接口等模塊構成。

其中，AFE直接連接電池串，負責高精度采樣電壓、電流與溫度等關鍵信息；MCU則對采集到的數據進行運算與決策，并通過通信接口與整車控制器、充電器或顯示終端進行數據交互。

電動自行車BMS的隔離方案示意圖

在此架構中，數字隔離器通常會布置在BMS內部控制單元與外部通信接口之間（或直接集成為隔離接口芯片），從而阻斷電動自行車在快速啟停、電機加速、制動回充等工況下產生的共模噪聲和地電位漂移，避免通信誤碼、系統復位與器件損壞等不良事件的發生，可有效提升通信鏈路的穩定性和抗干擾能力。

此外，電動自行車BMS系統屬于潛在的高能量單元，而通信接口、顯示終端及維護接口則往往是用戶可觸及的低壓部分。

數字隔離芯片能夠在兩者之間建立清晰的電氣邊界，即使在極端故障條件下，也可避免電池側異常電壓直接傳遞至外部設備，從而降低觸電風險并提升整車系統的安全等級。

數字隔離器，為電動自行車BMS保駕護航

在電動自行車BMS中，安全并不僅僅體現在硬件保護電路是否齊全，更體現在各項監測、保護與控制功能能否在復雜工況下穩定、準確地執行。

而要實現這一目標，BMS內部的信號采集、邏輯控制與對外通信等流程，必須建立在可靠的電氣隔離基礎之上——而數字隔離器正是當下行業中做隔離設計的主流選擇。

例如，華普微依托成熟射頻芯片設計經驗與先進制造工藝所自主研發的一系列數字隔離器就是采用電容耦合技術路線，具備高隔離耐壓、高共模瞬變抗擾度（CMTI）、高傳輸速率、低傳輸延遲、低功耗及長期可靠性等優勢的電氣安全之“芯”。

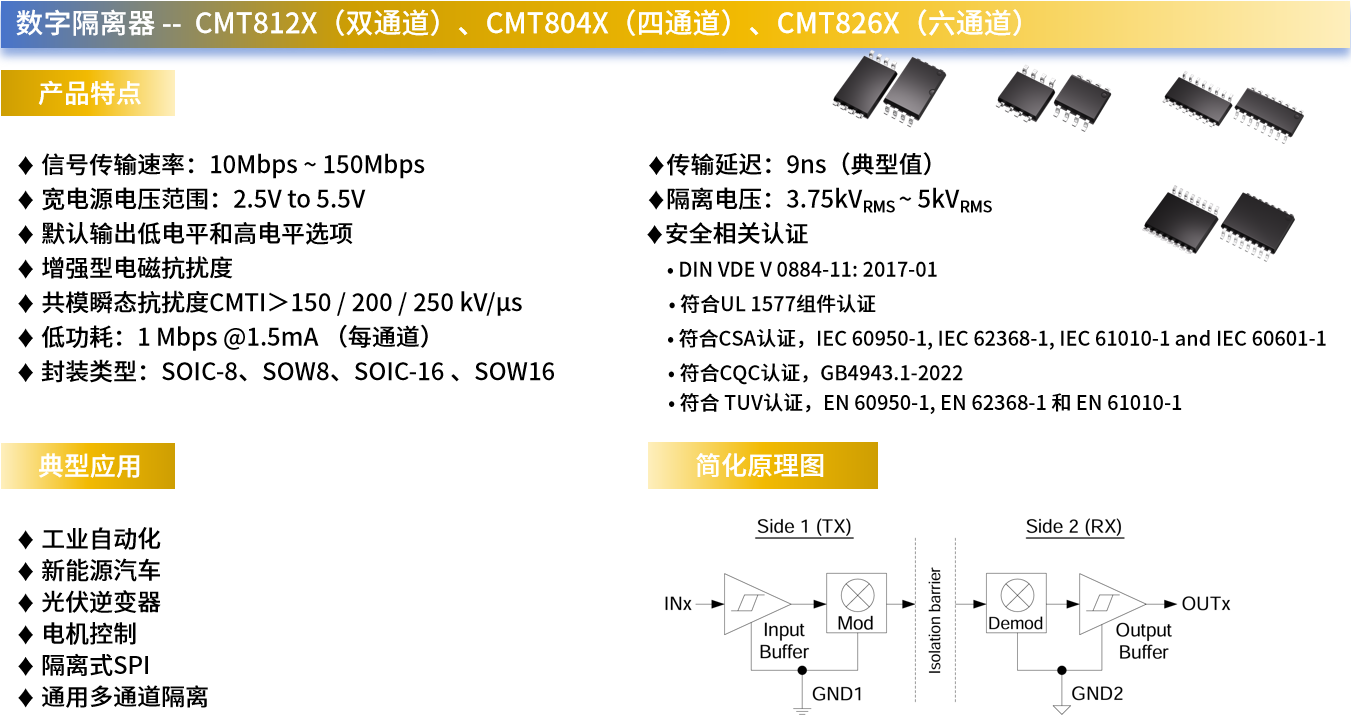

CMT812X、CMT804X、CMT826X是一系列具備不同通道數與方向配置的標準數字隔離器。

它們可與I2C、SPI、UART等常見的串行接口配合形成高效的電氣隔離屏障，阻斷高壓系統中的浪涌、電磁噪聲對低壓邏輯電路的影響，并確保數字信號能精準、高效、安全低傳輸至接收端中，尤其適合強弱電并存的BMS系統。

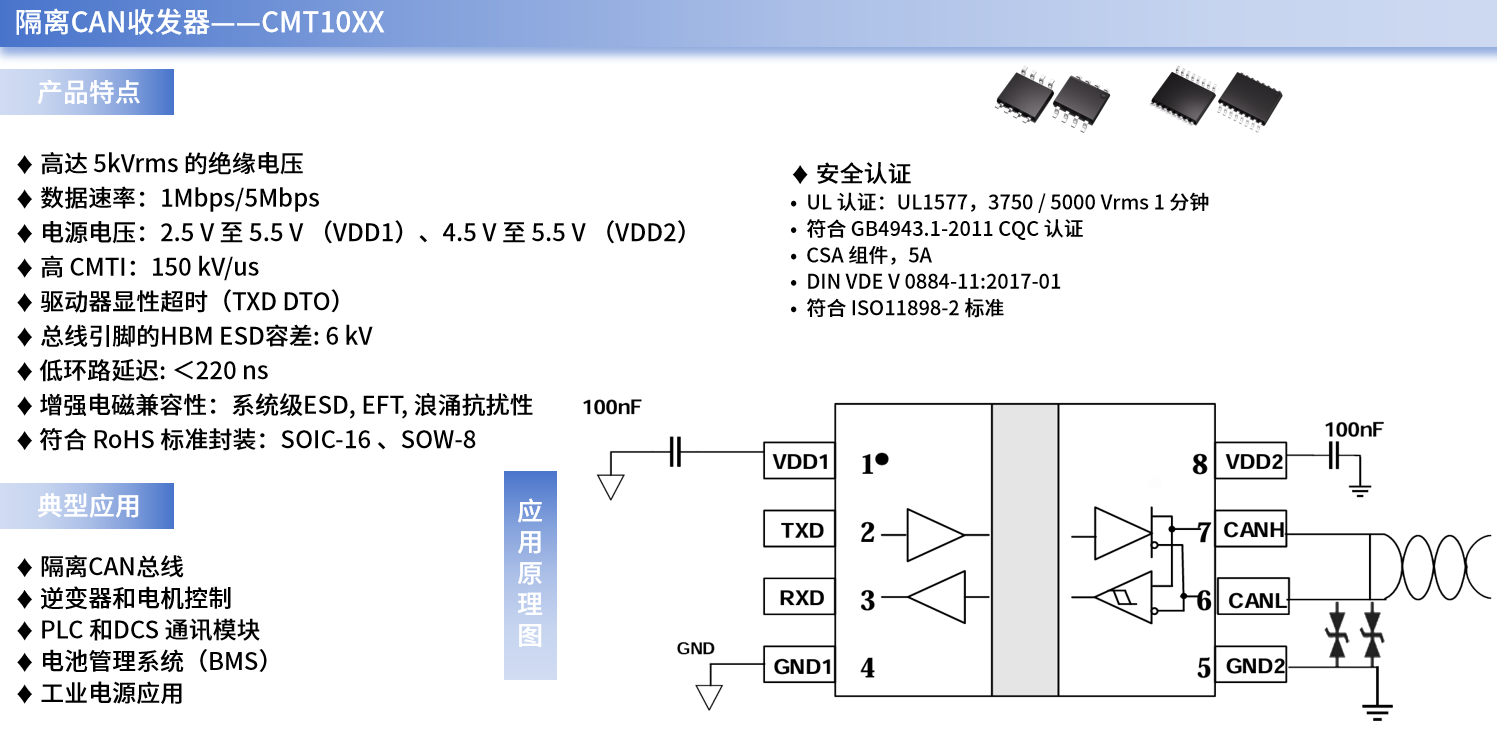

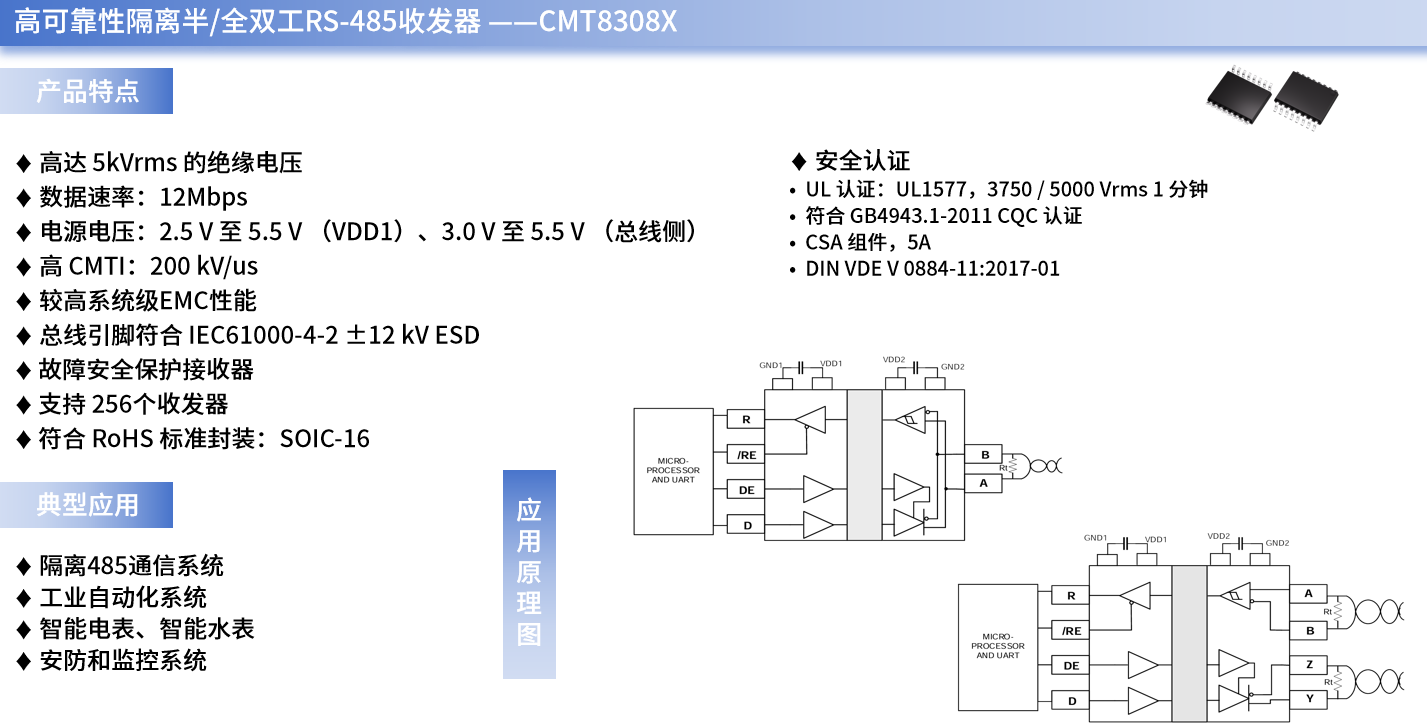

CMT104X、CMT105X、CMT8308X是一系列集成了RA-485接口與CAN接口的隔離接口芯片。

它們在單芯片內實現了數字隔離與物理層接口功能的高度集成，可直接構建隔離型通信鏈路，有效抑制共模干擾與地電位差對總線信號的影響，避免高壓側異常電壓經通信線路傳導至控制與外設端口。

在復雜電磁環境下，這些隔離接口芯片仍可保障差分信號的完整性與時序一致性，確保系統內部模塊之間以及BMS與整車控制器、充電器等外部設備之間的數據通信穩定、可靠且安全，特別適用于對通信魯棒性與系統安全性要求較高的電動自行車BMS應用場景。
