在電池管理系統（BMS）架構演進中，通信拓撲的選擇直接決定了系統的可靠性、成本與可擴展性。
隔離SPI主流方案通過電氣隔離與差分信號傳輸構建起抗干擾的"防護墻".隔離SPI通過變壓器或電容耦合實現電氣隔離，可承受數百伏甚至千伏級的電壓差。

在BMS中，電池組高壓側與低壓側MCU之間必須隔離，傳統方案需4通道數字隔離器，而isoSPI僅需一個小型變壓器即可完成隔離，極大降低成本。這種隔離能力不僅保護低壓側處理器免受高壓沖擊，還極大提升了共模抑制能力，確保測量精度。

在現代電動化浪潮中，電池早已超越傳統動力單元的范疇，成為智能汽車的"心臟"與"神經中樞"。然而，這顆心臟的每一次搏動都涉及復雜的電化學反應，數百個電芯單元在充放電循環中的微小差異，可能演變?yōu)闉碾y性的熱失控或容量衰減。如何確保每個電芯既獨立運行又協同一致，成為BMS系統設計的核心挑戰。沃虎科技深耕汽車電子領域十余年，推出的SPI隔離通信解決方案。

1.拓撲結構介紹

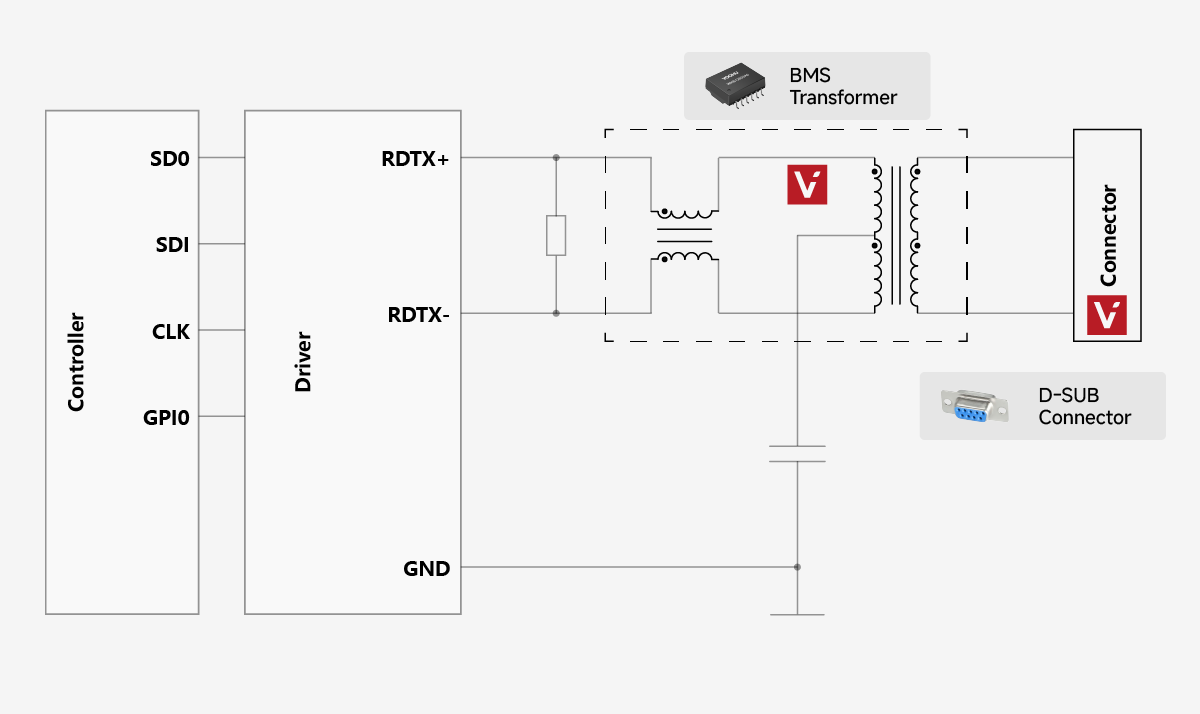

沃虎SPI方案摒棄傳統并行總線的臃腫線束，采用隔離SPI拓撲結構，將每塊SPI從板與相鄰板卡精密串聯，形成從電芯模組到終端BMU的"數字神經鏈"。
這種設計的精妙之處在于：數據流以差分信號形態在雙絞線上逐級傳遞，時鐘與片選信號同步分發，每個節點既是信息采集終端，又是信號中繼站。

相較于CAN總線的仲裁延遲與廣播風暴風險，菊花鏈拓撲的確定性通信時序確保電壓、溫度采樣同步精度<1μs；相比傳統SPI的點對點局限，沃虎的隔離SPI方案通過隔離變壓器耦合，將傳輸距離延伸至15米以上，支持多達16級級聯，完美適配從48V輕混到800V高壓平臺的各類電池包物理布局。
最終匯集至BMU的，不僅是離散的數據點，而是一幅完整的電池健康圖譜——每個電芯的SOH、SOC、內阻變化趨勢在毫秒級維度上動態呈現，為電池均衡策略與故障預警提供全景式輸入。

2.器件矩陣推薦

沃虎深知，BMS的可靠性由最薄弱的環節決定。
因此，方案提供從連接器到功率器件的全棧式選型庫，覆蓋客戶從樣機到量產的完整開發周期：

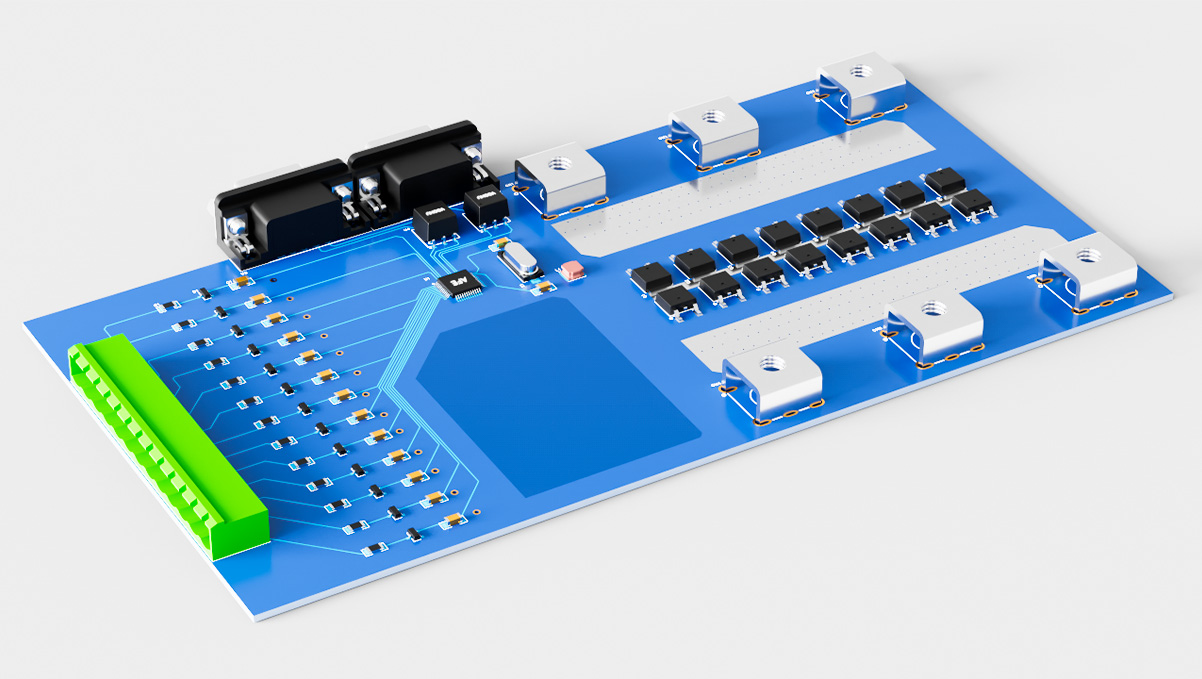

機械接口：D-sub連接器的場景化匹配

針對不同電池包的安裝空間與振動等級，提供25P、15P、9P三系列D-sub連接器。
25P版本適用于16串以上高壓電池組，集成電源、CLK、CS與多路差分信號；
15P面向8-12串中端平臺，優化PIN利用率；
9P則為微型電動工具的極簡設計而生。
所有連接器均通過USCAR-2振動等級III認證，鍍金端子確保500次插拔壽命，IP67防護等級抵御電池包凝露侵蝕。

隔離核心：Bms隔離變壓器系列

作為SPI電氣隔離的"心臟"，沃虎提供S12、S125、S068三大系列。
S12系列適用于最高250Vrms工作電壓，耐壓等級3kV；
S125系列面向800V高壓平臺，采用分段繞組設計，耐壓可達5kVrms；
S068系列則為體積敏感的PHEV電池包定制，高度僅3.5mm，卻能在-40℃~125℃車規級溫度范圍內保持±2%的耦合系數精度，確保差分信號邊沿完整性。

采樣大腦：AFE芯片的精準守護

AFE芯片承擔單體電壓/溫度采樣與緊急開斷保護雙重職責。
沃虎方案中的AFE支持16通道同步采樣，電壓精度±1.5mV，溫度通道NTC精度±0.5℃。
關鍵在于其硬件過壓/欠壓比較器可在<10μs內觸發驅動信號，直接關斷MOS管，無需MCU干預，為熱失控等極端場景提供硬件級安全冗余。

防護與執行：TVS與MOS管的協同防護

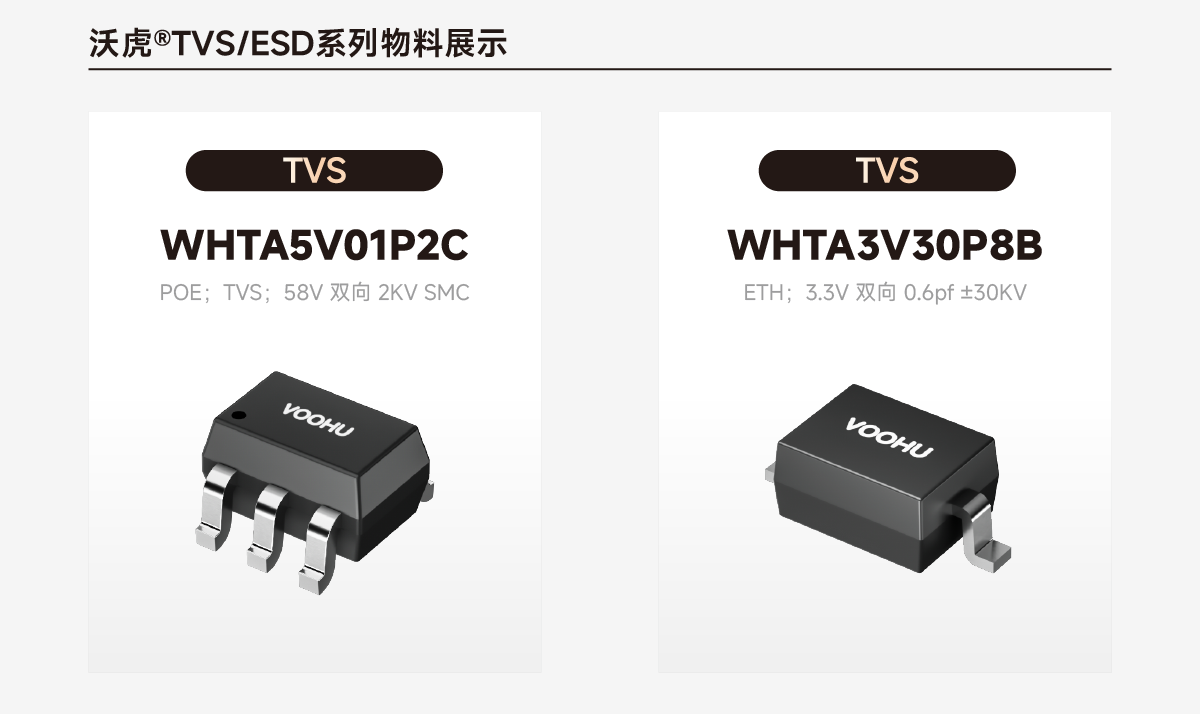

TVS防護器件：在AFE輸入端與SPI總線接口處部署TVS陣列，鉗位電壓<40V，響應時間<1ps，有效抑制電池包內繼電器切換產生的浪涌與ESD沖擊。

高壓MOS管：作為電池組主回路的電子開關，承擔400V/600A級通斷任務。
沃虎優選車規級SiC MOS，導通電阻<2mΩ，開關損耗降低60%，其驅動信號直接來源于AFE的硬件保護輸出，確保故障響應路徑最短

沃虎SPI方案的價值邊界并未止于電池管理。

3.伺服電機應用

在伺服電機控制領域，同樣的架構展現出驚人的適用性：
多軸電機的電流傳感器（模擬AFE）、編碼器（數字SPI節點）、驅動器（MOS管陣列）通過菊花鏈連接至中央控制器，80ns級同步采樣確保FOC算法的精確解耦，隔離變壓器阻斷功率地與控制地的共模噪聲，TVS防護抵御IGBT開關的EMI沖擊。
這種"從單體到系統"的設計哲學，使沃虎SPI方案成為電動化平臺中高速、精準、可靠的神經傳導通用架構，幫助客戶用一套設計工具鏈，同時覆蓋BMS與電驅兩大核心系統，顯著降低供應鏈復雜度與認證成本。
