新品 | 碳化硅SiC 5.5kW三相交錯并聯LLC諧振變換器評估板
新品
碳化硅SiC 5.5kW三相交錯并聯
LLC諧振變換器評估板

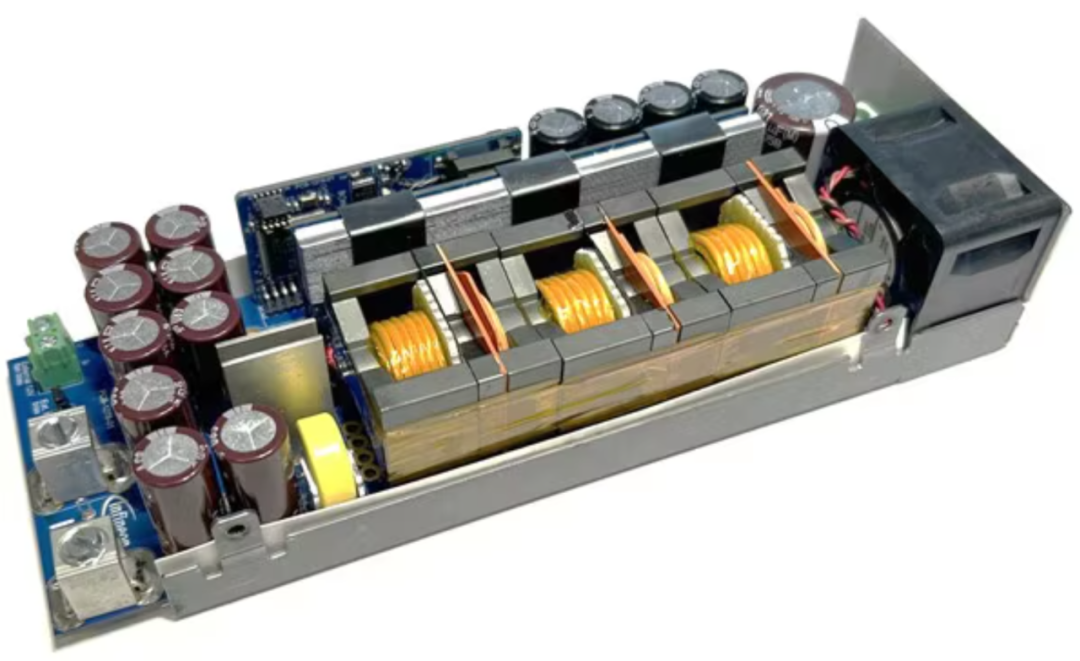

EVAL_5K5W_3PH_LLC_SiC 5.5kW三相交錯并聯LLC諧振變換器，能將400V直流輸入電壓轉換為穩定的50V直流輸出電壓。得益于CoolSiC器件的卓越性能與頂部散熱封裝方案，該板實現了接近99% 的效率與170W/in3的超高功率密度。
產品型號：
■EVAL_5K5W_3PH_LLC_SiC2

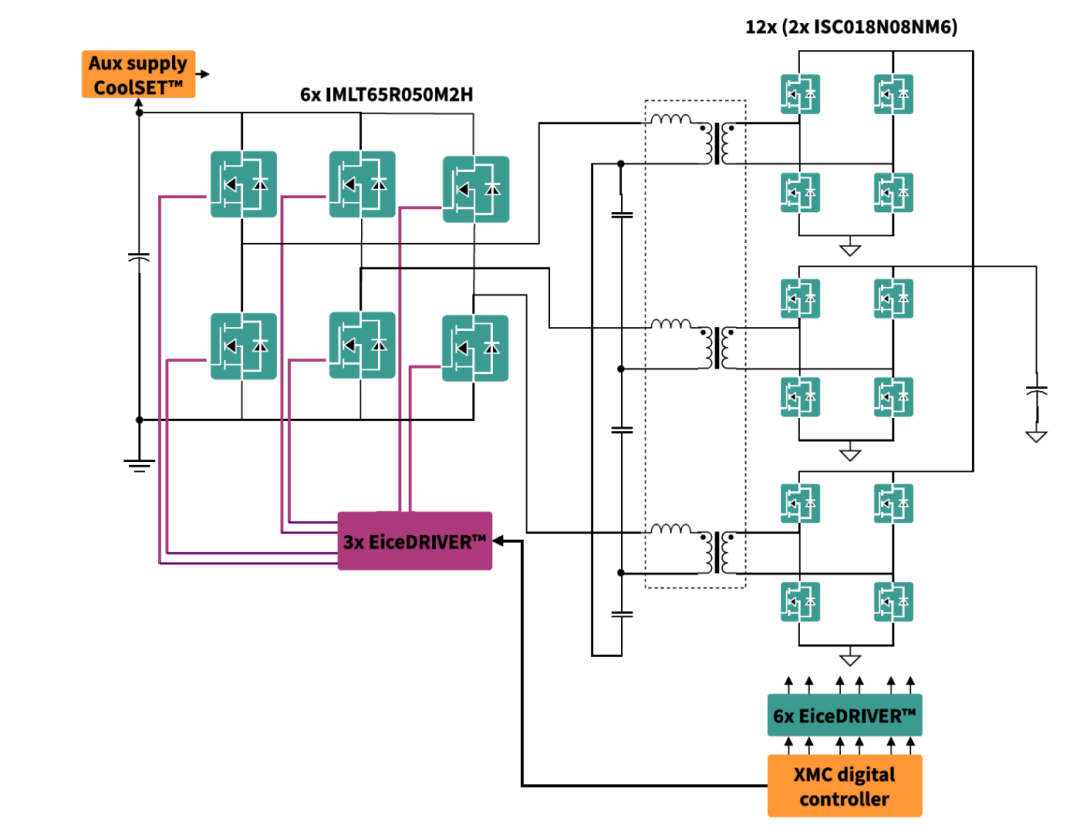

框圖
產品特性
半載（50%負載）效率達98.95%
滿載（100%負載）效率達98.48%
諧振頻率為200 kHz
采用三相交錯并聯LLC拓?fù)?/p>
應用價值
采用TOLT封裝的高性能CoolSiC 650V器件
頂部散熱設計
超高效率與功率密度
數字化控制
應用領域
電信基礎設施用DC-DC電源轉換
功率變換
服務器電源供應單元
