對準筆直高樓，成片卻莫名傾斜；抓拍飛馳車輛，畫面出現扭曲畸變；連拍轉動風扇，扇葉淪為模糊殘影——這種影響拍攝體驗的成像問題，便是攝影領域常說的“卷簾門效應”（又稱果凍效應）。它既不是設備故障，也不是操作失誤，而是快門工作機制與傳感器信號讀取邏輯共同決定的底層技術現象。

從專業單反相機到隨身智能手機，各類數碼成像設備都可能受其影響，只是成因、表現強度存在差異。本文將層層拆解這一現象：先剖析單反機械快門埋下的先天隱患，再聚焦手機輕薄設計下的雙重技術困境，繼而梳理行業主流解決方案，最終客觀闡釋艾為電子“芯片+算法”一體化OIS方案的核心價值。

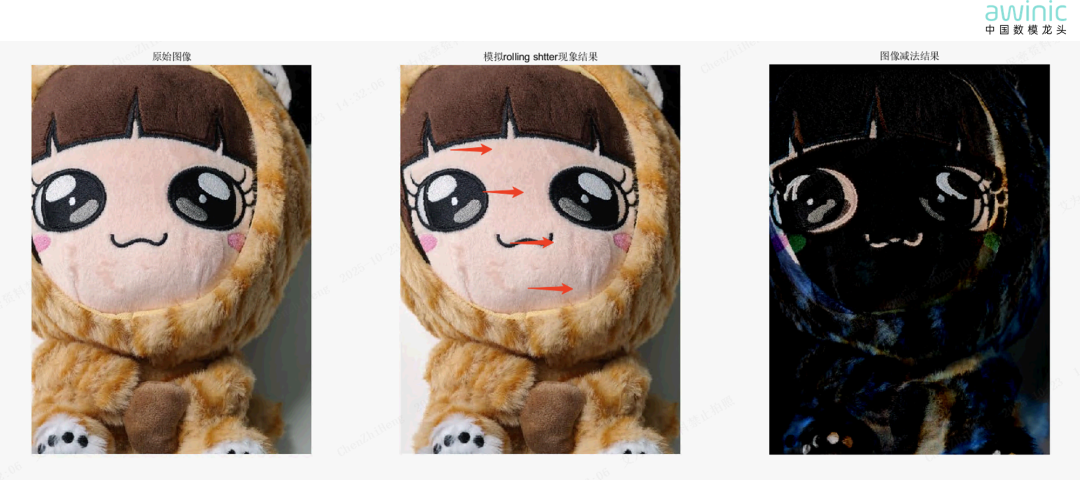

圖1 卷簾門效應示意圖

單反相機：機械快門的先天局限

智能手機普及之前，單反相機是專業成像的核心工具，但其機械快門的運作方式，天生為卷簾門效應留下了隱患。要理清這一問題，需先明確單反機械快門的核心邏輯：它由兩組簾幕構成可控制的“光閘”，安裝在鏡頭與感光元件之間，通過精準調控簾幕的開合間隔，確定光線照射感光元件的時長，也就是我們常說的曝光時間。

圖2 單反相機的機械快門

常規拍攝時，機械快門遵循“前簾開啟、后簾閉合”的固定流程：初始狀態下，前簾閉合擋光，后簾處于開啟待命狀態；按下快門后，前簾沿畫面縱向（上至下或左至右）快速滑動開啟，光線投射至感光元件；達到預設曝光時間后，后簾以同方向滑動閉合，曝光終止。該設計可保障感光元件各區域曝光時長一致，但核心缺陷無可規避——簾幕滑動存在物理耗時。

單反機械簾幕的滑動速度通常為1/250秒，雖轉瞬即逝，但拍攝高速運動物體或手持相機快速移動時，這一時間差會直接轉化為成像畸變。以飛馳列車為例：前簾開啟使畫面上方像素完成曝光時，列車已向前位移；待后簾閉合、畫面下方像素曝光完畢，列車位置已明顯變化，最終成片呈現上下區域錯位扭曲，與卷簾門滾動的動態殘影高度契合。

單反的卷簾門效應可通過操作緩解：切換機械快門高速檔、降低相機移動速度、規避極高速運動物體，均可弱化畸變。真正讓這一問題升級為全民拍攝痛點的，是智能手機的普及。當成像設備從專業工具淪為隨身必需品，用戶對“隨手拍”的穩定性需求陡增，而手機的硬件設計局限，讓卷簾門效應的爆發頻率與影響程度顯著上升。

手機相機：輕薄訴求下的雙重技術困境

相較于單反單一的機械根源，手機卷簾門效應的成因更復雜，是技術選擇與機身設計妥協的雙重結果。核心癥結在于：手機普遍采用電子卷簾快門（Rolling Shutter）替代機械快門，疊加輕薄機身對硬件的嚴苛限制，導致這一效應在日常拍攝中頻繁發作。

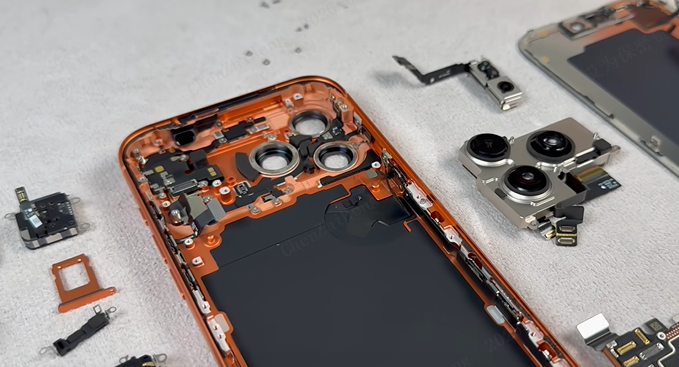

圖片來源于B站UP主：KG-Area21 的拆機視頻

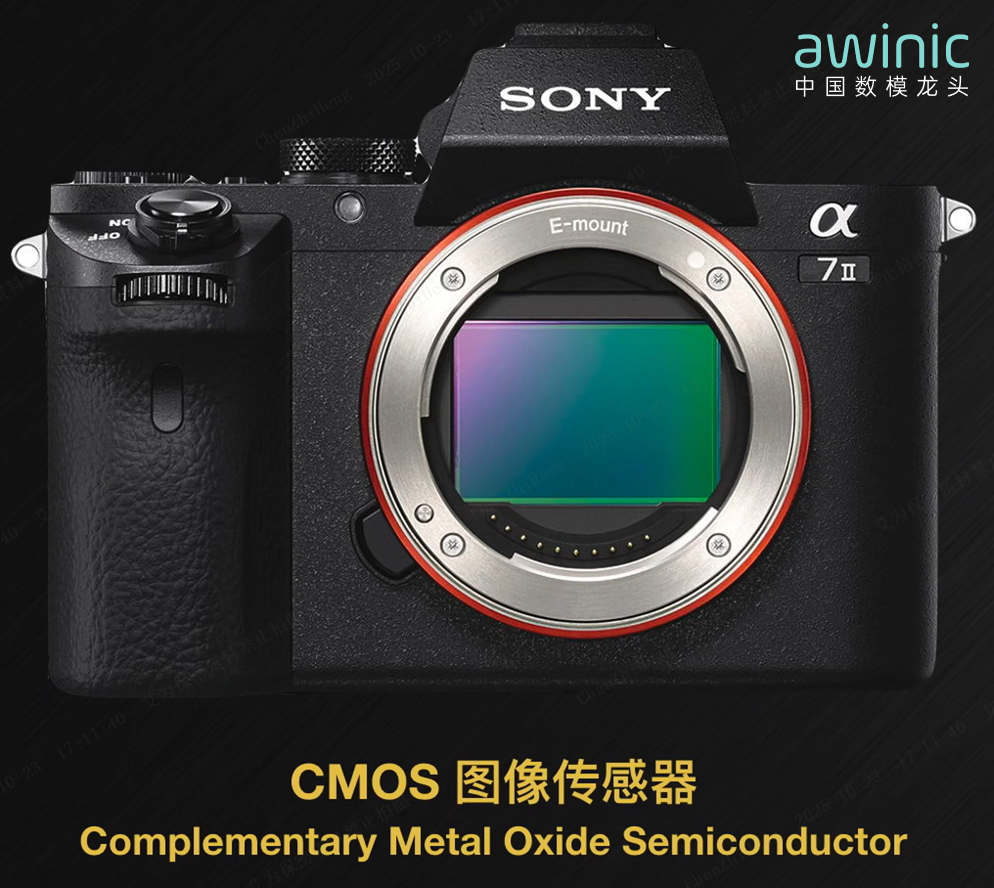

這里需要澄清一個常見誤區：手機并非沒有快門功能，而是舍棄了單反復雜的機械簾幕結構，其快門作用直接由CMOS感光元件實現。CMOS采用“逐行掃描”的光線記錄方式，如同打印機逐行噴墨般，從上至下依次開啟每個像素的曝光與信號讀取流程，而非所有像素同時啟動工作。這種設計的優勢十分突出：無機械部件可大幅壓縮機身空間，同時能實現更快的快門響應、更低的功耗與運行噪音，完美匹配手機的便攜屬性，但逐行掃描的特性，必然存在無法消除的時間差。

普通手機CMOS的逐行掃描總時長約為20毫秒，是單反機械簾幕滑動時間的5倍。拍攝靜態物體時，這個時間差微乎其微，肉眼完全無法感知；但面對動態場景，畸變問題會立刻顯現。比如手持手機橫向跟拍行人，當CMOS上方像素完成曝光時，行人還在畫面左側位置；等掃描到下方像素時，行人已向右側移動了一段距離，最終成片中的行人會呈現“身體歪斜、邊緣拉伸”的果凍狀變形。在行進的地鐵上拍攝窗外景物、抓拍快速駛過的車輛、連拍高速轉動的風扇等場景中，這類扭曲會更加明顯，嚴重影響拍攝效果。

除電子快門特性外，手機兩大硬件短板進一步加劇了卷簾門效應。

其一，輕薄機身導致穩定性不足：手機重量遠低于單反，手持拍攝的輕微抖動，會被逐行掃描時間差放大，形成疊加畸變；

其二，高像素與高幀率的需求矛盾：手機像素從千萬級躍升至億級，CMOS需處理的圖像信號量呈幾何級增長，掃描速度難以同步提升，在4K視頻、高速連拍場景中，畸變問題更突出。

更關鍵的是，手機用戶無法像單反用戶那樣通過切換快門模式規避問題。為兼顧輕薄機身與拍攝體驗，絕大多數手機未配備機械快門，電子卷簾快門成為唯一選擇。這一現狀倒逼行業從技術層面突破，在抑制卷簾門效應的同時，必須保留手機的便攜核心優勢。

主流破局路徑：硬件革新與算法補償雙輪驅動

針對手機卷簾門效應痛點，行業已形成“硬件升級+算法補償”的雙重解決方案體系，依據成本、適配場景差異，覆蓋高中低端機型。所有方案核心邏輯一致：要么縮短像素曝光時間差，從源頭弱化畸變；要么通過技術手段修正已產生的變形，最終實現穩定成像。

1

硬件層面：從傳感器到云臺的技術突破

全局快門（Global Shutter）：根治畸變的終極方案。與電子卷簾快門的逐行工作模式不同，全局快門可讓CMOS上所有像素同時啟動曝光、同時終止并讀取信號，從根源上消除像素間的曝光時間差，相當于用一瞬間的強光定格整個畫面，能徹底規避卷簾門效應。但該技術存在明顯短板：為實現同步曝光，每個像素需額外集成獨立存儲電容，這會占用像素的有效感光面積，導致感光效率下降、畫面噪點增多，同時顯著提升傳感器的制造成本。目前，全局快門主要應用于專業運動相機、工業檢測相機，手機領域僅少數旗艦機型的前置攝像頭或特殊功能傳感器（如ToF鏡頭）少量采用。

微云臺防抖：物理補償?shù)暮诵氖侄?。微云臺技術將手機鏡頭與CMOS整合為一個可靈活活動的一體化模組，借助內置的高精度音圈馬達與陀螺儀，實時捕捉機身抖動軌跡，同步驅動模組做反向運動，抵消拍攝過程中的位移偏差。雖然它無法直接解決逐行掃描帶來的時間差問題，但能有效削弱手持抖動與掃描時間差疊加產生的畸變——比如行走中拍攝時，微云臺可穩定CMOS的相對位置，減少掃描過程中的位移干擾，間接降低卷簾門效應的視覺影響。目前主流微云臺的防抖角度約為±3°，高端方案可達到±5°，足以覆蓋絕大多數日常拍攝場景。

高速掃描CMOS：性價比優化方案。通過優化CMOS電路設計與信號處理邏輯，提升逐行掃描速度，縮短上下行像素曝光時間差。例如將掃描時間從20毫秒壓縮至10毫秒內，可大幅減少物體掃描期間的位移量，弱化畸變效果。該方案成本可控、兼容性強，是中高端手機的主流選擇，但受芯片制程、功耗限制，掃描速度提升存在明顯技術瓶頸。

2

算法層面：軟件修正的輔助路徑

對于無法搭載高端硬件的中低端機型，算法補償是性價比最高的解決方案。通過ISP（圖像信號處理器）實時分析、修正成像數據，可在一定程度上還原扭曲畫面，弱化卷簾門效應的視覺影響。

幀間插值算法：分析相鄰幀圖像數據，精準識別畸變區域，通過插值計算補充缺失像素，修正物體邊緣形態與位置偏差。該方案對靜態、緩慢運動場景效果較好，但面對高速運動場景，易出現畫面模糊、細節丟失問題。

運動軌跡預測算法：融合陀螺儀、加速度傳感器實時數據，預判機身運動軌跡與物體移動方向，提前調整CMOS掃描時序，或?qū)磳⑸傻漠嬅骖A(yù)修正。如橫向移動拍攝時，算法可提前補償物體位移量，讓上下行像素記錄的畫面更連貫，減少畸變。

多幀合成技術：連續拍攝多張照片或視頻幀，通過算法篩選畸變最小的幀作為基準，融合其他幀細節生成最終畫面。該方案可同步提升畫面穩定性與清晰度，但會增加ISP運算壓力，可能導致拍攝延遲，影響抓拍體驗。

需明確：現有單一方案均無法徹底根除卷簾門效應——全局快門成本過高難以普及，微云臺與算法僅能緩解畸變，無法從根源消除。真正理想的解決方案，是實現“硬件防抖+算法優化+芯片驅動”的深度協同融合，這正是艾為電子全套OIS方案的核心競爭力。

艾為電子：OIS全套解決方案的穩像核心

光學防抖（OIS）技術雖已廣泛應用，但多數方案僅聚焦單一硬件或算法環節，難以形成閉環優勢。艾為電子憑借六年攝像頭馬達驅動領域的技術積累，打造“芯片+算法”一體化全套OIS解決方案，既能有效緩解卷簾門效應帶來的畸變，又能解決手持拍攝抖動模糊問題，實現全方位穩像。

該方案的核心是集成式OIS驅動芯片與自主研發的“經抖云”算法，二者深度協同形成閉環，實現從硬件控制到軟件優化的全鏈路覆蓋。依據艾為電子官方公開信息，其集成式OIS Driver IC具備超高精度控制能力，內置高算力32位處理器，搭配14/16bit高精度ADC（模擬-數字轉換器），可實現對馬達位移的精準采樣與電流驅動，支持2路/3路/4路閉環OIS控制的系列化產品矩陣，能實時響應陀螺儀的抖動數據，快速驅動鏡頭或CMOS模組完成反向補償運動。其±200mA的線性電流驅動能力，可實現±5°的超大防抖角度和潛望高倍率防抖，即便在劇烈運動場景下，也能維持畫面穩定。

“經抖云”O(jiān)IS算法進一步放大硬件優勢。這款自主研發算法可精準區分“機身抖動”與“物體運動”，避免對高速移動被攝體過度補償，同時針對卷簾門效應核心成因，優化像素掃描時序與幀間合成邏輯。如拍攝移動物體時，算法可預判運動軌跡，協調OIS芯片動態調整模組位置，縮短CMOS逐行掃描相對時間差，從源頭減輕果凍狀畸變；手持抖動場景下，算法實時優化補償參數，兼顧畫面穩定與細節清晰。

該方案還具備極強的兼容性與場景擴展性：可輕松適配手機、運動相機、無人機等輕薄型設備；支持IIC/I3C接口與高速SPI接口，能與不同品牌的CMOS傳感器、陀螺儀、馬達模組深度適配。根據公開量產信息，該方案已成功應用于華碩ROG9等旗艦機型，其六軸防手震Hybrid云臺4.0模塊，正是搭載了艾為電子的OIS驅動芯片與算法，實現了運動場景下的穩定成像，成為國產OIS方案規模化落地的典型案例。

除OIS驅動芯片與“經抖云”算法外，艾為電子還構建了覆蓋VCM(懸絲、簧片、滾珠)、SMA（形狀記憶合金）、Piezo（壓電）等全系列的攝像頭馬達驅動產品矩陣，從自動對焦（AF）到光學防抖（OIS），可為終端廠商提供一站式定制化解決方案。通過與馬達廠商、相機模組廠商的深度協同，該方案不僅能有效緩解卷簾門效應，還能同步提升低光拍攝畫質——通過穩定模組位置延長曝光時間，同時降低ISO數值，在減少畫面噪點的同時避免抖動模糊，實現“穩”與“清”的雙重提升，相關技術參數均來自企業公開披露信息。

結語：技術迭代中的成像平衡藝術

卷簾門效應的本質，是成像設備“速度”與“精度”的核心矛盾：電子卷簾快門追求輕薄與高速響應，卻犧牲同步曝光精度；機械快門保障曝光均勻，卻受限于機械運動速度。從單反到手機，從單一硬件到集成方案，行業每一次技術迭代，都是在這一矛盾中尋找最優平衡點。

對普通用戶而言，無需過度糾結卷簾門效應——日常拍攝中，降低相機移動速度、規避極高速運動物體，即可有效減輕畸變。若追求極致成像穩定性，艾為電子“芯片+算法”一體化OIS解決方案無疑是更可靠的選擇，其閉環設計精準戳中手機成像核心痛點。

未來，隨著全局快門成本下行、CMOS掃描速度提升、AI算法持續迭代，卷簾門效應或?qū)⒅鸩降龃蟊娨曇?。但在此之前，艾為電子這類深耕底層技術、以全套解決方案彌補硬件局限的探索，正是推動手機成像體驗升級的關鍵力量。好的攝影技術，本質是“揚長避短”的平衡藝術——懂設備特性，更能以核心技術突破局限，讓每一次隨手拍，都能定格清晰穩定的瞬間。
