大俠好，許久不見。今天“寧夏李治廷”給各位大俠帶來基于FPGA VHDL 的 FSK調制與解調。 以后機會多多，慢慢分享一些項目開發以及深造學習方面的內容，歡迎各位大俠一起切磋交流，華山論劍，不論成敗，取其精華，去其糟粕，共同進步。話不多說，上貨。

一、VHDL語言

VHDL誕生于1982年。在1987年底，VHDL被IEEE和美國國防部確認為標準硬件描述語言。自IEEE公布了VHDL的標準版本，IEEE-1076（簡稱87版)之后，各EDA公司相繼推出了自己的VHDL設計環境，或宣布自己的設計工具可以和VHDL接口。此后VHDL在電子設計領域得到了廣泛的接受，并逐步取代了原有的非標準的硬件描述語言。而Verilog HDL是由GDA(Gateway Design Automation)公司的PhilMoorby在1983年末首創的，最初只設計了一個仿真與驗證工具，之后又陸續開發了相關的故障模擬與時序分析工具。1985年Moorby推出它的第三個商用仿真器Verilog-XL,獲得了巨大的成功，從而使得Verilog HDL迅速得到推廣應用。1989年CADENCE公司收購了GDA公司，使得VerilogHDL成為了該公司的獨家專利。1990年CADENCE公司公開發表了Verilog HDL，并成立LVI組織以促進Verilog HDL成為IEEE標準，即IEEE Standard 1364-1995。VHDL的邏輯綜合就較之Verilog HDL要出色一些，強調于組合邏輯的綜合。

二、FSK

頻移鍵控（Frequency Shift Keying.FSK）是用不同頻率的載波來傳遞數字信號，并用數字基帶信號控制載波信號的頻率，具有抗噪聲性能好、傳輸距離遠、誤碼率低等優點。在中低速數據傳輸中，特別是在衰落信道和頻帶較寬的信道中傳輸數據時，有著廣泛的應用。

三、實現

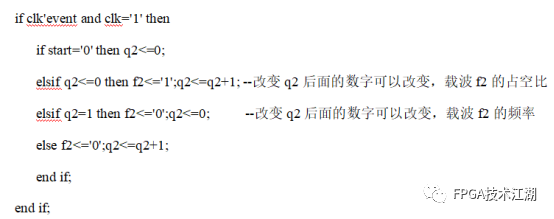

1.FSK調制VHDL主要程序

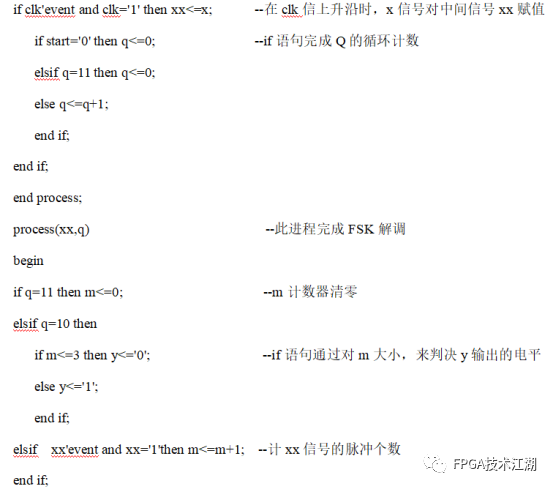

2.FSK解調VHDL主要程序

四、仿真

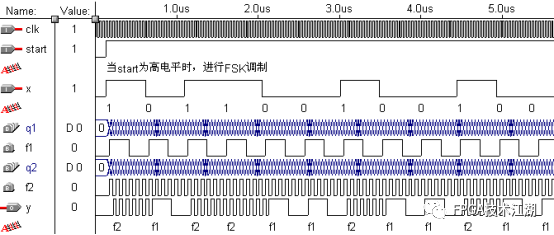

1.FSK調制VHDL程序仿真圖

a. 載波f1、f2分別是通過對clk的12分頻和2分頻得到的。

b. 基帶碼長為載波f1的2個周期，為載波f2的6個周期。

c. 輸出的調制信號y在時間上滯后于載波信號一個clk，滯后于系統時鐘2個clk。

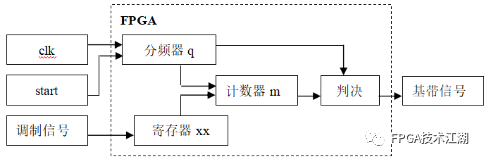

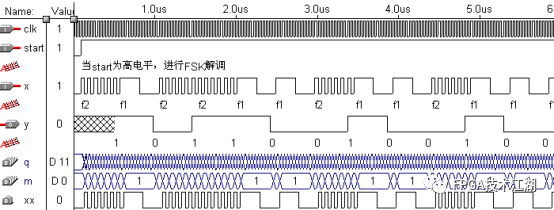

2. FSK解調VHDL程序仿真圖

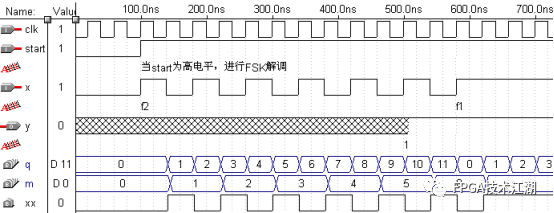

a. 在q=11時，m清零。

b. 在q=10時，根據m的大小，進行對輸出基帶信號y的電平的判決。

c. 在q為其它值時，計數器m計下xx（寄存x信號）的脈沖數。

d. 輸出信號y滯后輸入信號x 10個clk。

本次分享到此結束，各位大俠，有緣再見，告辭。
