在數字音頻的浩瀚星圖中，ADPCM是?顆低調卻恒久的星，它誕生于1970年代貝爾實驗室的走廊，見證了從電話交換機到 PlayStation 游戲機的滄桑變遷，如今依然在工業控制器的蜂鳴聲、監控錄像的背景音、老舊 WAV文件的字節流中默默運轉；?FFmpeg，這位開源音視頻領域的"全能管家"，正是與ADPCM對話的最佳橋梁。本篇將通過代碼和原理，完整拆解ADPCM的編解碼魔法。

理解 ADPCM：壓縮的哲學

1.1 為什么需要 ADPCM

1980年代，存儲介質寸土寸金，一分鐘CD音質的PCM音頻（44.1kHz/16bit/立體聲）需要約10MB空間，這在軟盤時代是天文數字；工程師們開始思考：能否只存儲"變化"，而非"全部"？人類語音和自然聲音有一個顯著特征：相鄰采樣點高度相關，前一個樣本是1000，下一個大概率在950~1050之間，?非跳到30000。ADPCM正是抓住了這個規律。

1.2 ADPCM 的核心思想

ADPCM（Adaptive Differential Pulse Code Modulation，自適應差分脈沖編碼調制）的名字藏著三個關鍵詞：

直觀理解：

原始PCM序列: 1000 1050 1080 1120 1100 1060 ...
↓ ↓ ↓ ↓ ↓ ↓
預測值: (0) 1000 1050 1080 1120 1100 ...
↓ ↓ ↓ ↓ ↓ ↓
差值: 1000 +50 +30 +40 -20 -40 ...
↓ ↓ ↓ ↓ ↓ ↓
量化后(4bit): 15 6 4 5 13 12 ...
壓縮?: 16 bit → 4 bit = 4:1

1.3 ADPCM家族：30種變體的江湖

打開FFmpeg的 libavcodec/adpcm.c，會看到一個龐大的switch-case，這里住著30多位"兄弟姐妹"：

ADPCM 家族譜系圖
├── 微軟陣營
│ ├── ADPCM_MS ← Windows 系統音頻，7組自適應系數
│ └── ADPCM_IMA_WAV ← 更簡單，兼容性更好
│
├── 蘋果陣營
│ ├── ADPCM_IMA_QT ← QuickTime 音頻
│ └── ADPCM_QT ← 古老的 QuickTime 格式
│
├── 游戲機陣營
│ ├── ADPCM_XA ← PlayStation CD-ROM
│ ├── ADPCM_PSX ← PlayStation 音效
│ ├── ADPCM_THP ← GameCube/Wii 視頻
│ ├── ADPCM_DTK ← GameCube 流媒體
│ └── ADPCM_ADX ← CRI Middleware，?量日系游戲
│
├── 電信陣營
│ ├── ADPCM_G722 ← ITU-T 寬帶語音，7kHz
│ ├── ADPCM_G726 ← ITU-T 窄帶語音，16/24/32/40kbps
│ └── ADPCM_G726LE ←G.726小端變體
│
└── 其他
├── ADPCM_YAMAHA ← 雅馬哈音源芯?
├── ADPCM_AICA ← 世嘉 Dreamcast
└── ADPCM_CT ← Creative Labs 聲卡

好消息：雖然變體眾多，但核?算法只有兩大流派——IMA ADPCM 和 MS ADPCM，掌握這兩個，其余觸類旁通。

深入原理：從數學到代碼

2.1 IMA ADPCM：簡潔之美

IMA（Interactive Multimedia Association）ADPCM是最廣泛使用的變體。

2.1.1 解碼算法可以濃縮為以下公式：

差值 = step × (nibble[2] × 1 + nibble[1] × 0.5 + nibble[0] × 0.25 + 0.125)
如果 nibble[3] == 1，差值取負
新樣本 = 舊樣本 + 差值
新步?索引 = 舊步?索引 + index_table[nibble]

2.1.2 步長表89 級的精妙設計

IMA ADPCM使用?張固定的 89級步長表，覆蓋從7到32767的動態范圍：

staticconstint16_tima_step_table[89] = {
7,8,9,10,11,12,13,14,
16,17,19,21,23,25,28,31,
34,37,41,45,50,55,60,66,
73,80,88,97,107,118,130,143,
157,173,190,209,230,253,279,307,
337,371,408,449,494,544,598,658,
724,796,876,963,1060,1166,1282,1411,
1552,1707,1878,2066,2272,2499,2749,3024,
3327,3660,4026,4428,4871,5358,5894,6484,
7132,7845,8630,9493,10442,11487,12635,13899,
15289,16818,18500,20350,22385,24623,27086,29794,
32767
};

這張表的設計遵循近似指數增長，低索引對應?步長（精細量化），高索引對應大步長（粗糙量化），這使得ADPCM能夠自動適應：

安靜段落 → 小步長 → 高精度

劇烈變化 → 大步長 → 不溢出

2.1.3 索引調整表4 位的智慧

staticconstint8_tima_index_table[16] = {
-1,-1,-1,-1,// nibble 0-3：差值小，降低步長
2,4,6,8,// nibble 4-7：差值大，提高步長
-1,-1,-1,-1,// nibble 8-11：負向小差值
2,4,6,8// nibble 12-15：負向大差值
};

這張表決定了"自適應"特性：

差值?。╪ibble 0-3, 8-11）→ 索引減小 → 下次用更小步長

差值大（nibble 4-7, 12-15）→ 索引增大 → 下次用更大步長

2.1.4 完整解碼實現

/**
* 解碼單個 IMA ADPCM 樣本
* @param nibble 4位編碼值 (0-15)
* @param predictor 預測器狀態（輸?輸出）
* @param step_idx 步長索引（輸?輸出）
* @return 16位 PCM 樣本
*/
staticinlineint16_tdecode_ima_sample(uint8_tnibble,int32_t*predictor,int32_t*step_idx){
intstep = ima_step_table[*step_idx];
// 核?公式：diff = step/8 + step/4*b2 + step/2*b1 + step*b0
// 使用位運算優化，避免浮點
intdiff = step >>3;// step/8，基礎值
if(nibble &4) diff += step;// bit2: +step
if(nibble &2) diff += step >>1;// bit1: +step/2
if(nibble &1) diff += step >>2;// bit0: +step/4
if(nibble &8) diff = -diff;// bit3: 符號位
// 更新預測器
*predictor += diff;
// 鉗位到 16 位有符號范圍
if(*predictor >32767) *predictor =32767;
if(*predictor 88) *step_idx =88;
return(int16_t)*predictor;
}

2.2 MS ADPCM：微軟的增強版

2.2.1 Microsoft ADPCM比IMA更復雜，但理論上能獲得更好的音質

2.2.2 MS ADPCM的預測公式

predictor= (sample1 * coef1 + sample2 * coef2) /256
output= predictor + (nibble * delta)

2.2.3 7組自適應系數

staticconst int16_t ms_adapt_coef1[7] = {256,512,0,192,240,460,392};
staticconst int16_t ms_adapt_coef2[7] = {0,-256,0,64,0,-208,-232};

編碼器會為每個塊選擇最佳系數組，存儲在塊頭中。

2.2.4 Delta自適應表

staticconstint16_tms_adapt_table[16] = {
230,230,230,230,307,409,512,614,
768,614,512,409,307,230,230,230
};
// 更新公式
new_delta = (delta * ms_adapt_table[nibble]) /256;
if(new_delta



	FFmpeg實戰：完整解碼流程

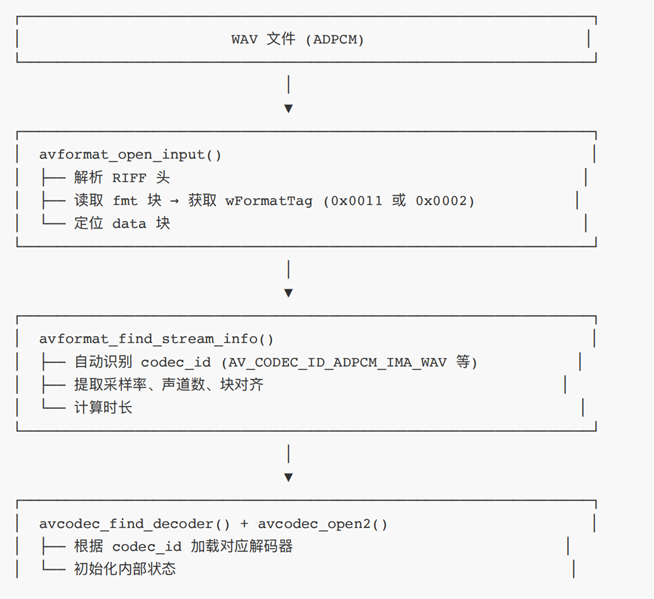

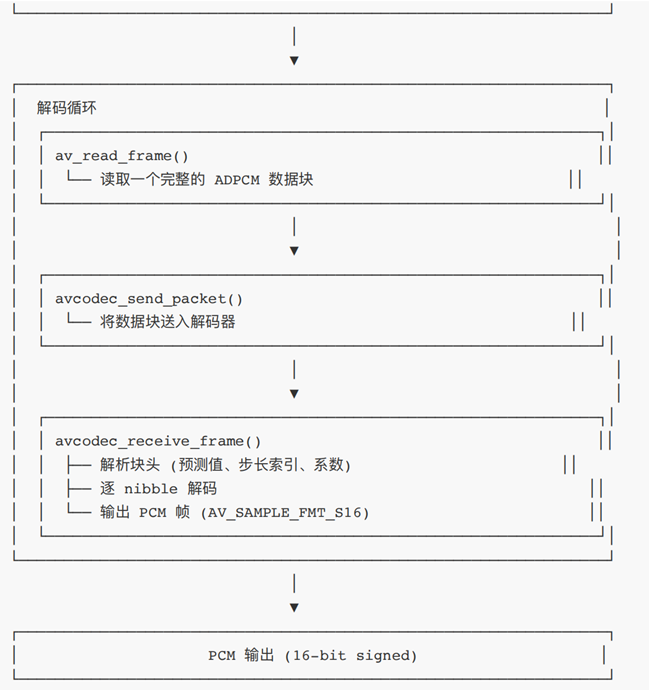

	3.1 解碼流程圖





	3.2 代碼示例如下：

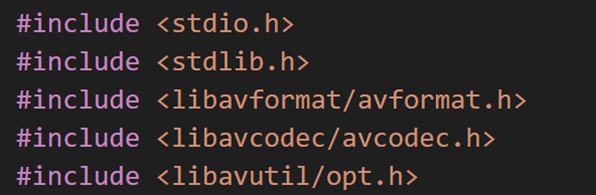

	依賴的頭文件

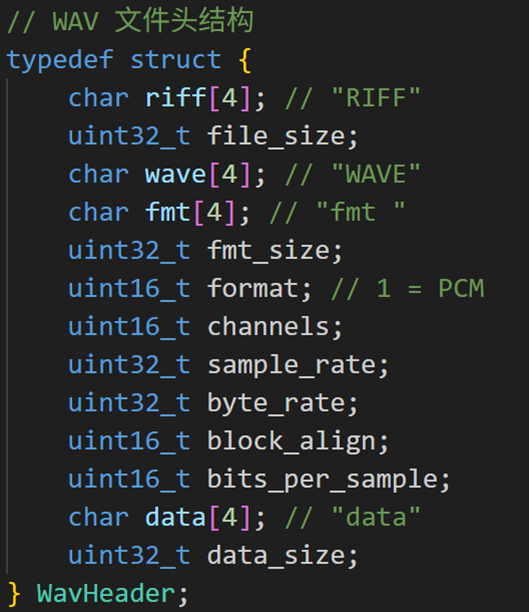

	WAV文件頭

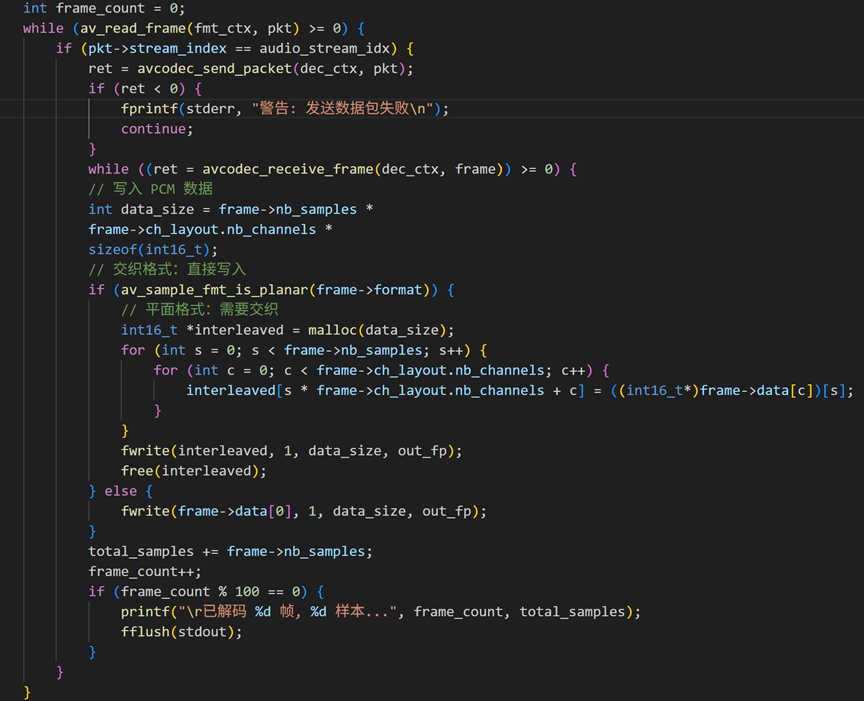

	循環解碼



	3.3 編譯與運行


# 編譯
gcc -o adpcm_decode adpcm_decode.c
$(pkg-config --cflags --libs libavformat libavcodec libavutil)
# 運行
./adpcm_decode input_adpcm.wav output_pcm.wav
# 輸出示例:
# ====== 文件信息 ======
# 格式: WAV / WAVE (Waveform Audio)
# 時長: 5.23 秒
# 流數量: 1
#
# ====== 音頻參數 ======
# 編碼格式: adpcm_ima_wav (ID: 69638)
# 采樣率: 44100 Hz
# 聲道數: 2
# 塊對齊: 2048 字節
# ?特率: 352800 bps
# 解碼器: ADPCM IMA WAV
#
# ====== 開始解碼 ======
# 已解碼 100 幀, 204800 樣本...
#
# ====== 解碼完成 ======
# 總幀數: 113
# 總樣本: 230912
# 輸出??: 901.22 KB
# 輸出?件: output_pcm.wav



	深度避坑：那些"詭異問題"的根源

	4.1 坑一：MS ADPCM和IMA ADPCM混淆

	問題：解碼后聽到刺耳噪音或沉默。

	原因：兩種格式雖然都叫 ADPCM，但塊結構完全不同。

	診斷方法：


# 使? ffprobe
ffprobe-v quiet -select_streams a:0-show_entries stream=codec_name input.wav
# 或用 hexdump 直接看
hexdump-C input.wav | head -2
# 查看偏移 20-21 字節:
# 0x0002 = MS ADPCM
# 0x0011 = IMA ADPCM



	解決方案：讓 FFmpeg 自動識別，不要手動指定 codec_id。

	4.2 坑二：塊對齊（Block Align）錯誤

	問題：解碼正常但周期性出現噪音。

	原因：ADPCM數據必須按塊讀取，每個塊以狀態信息開頭，如果在塊中間切斷，狀態會丟失。

	診斷方法：


# 查看塊對齊值
ffprobe-v quiet -select_streams a:0-show_entries stream=block_align input.wav



	正確做法：


// 確保每次讀取完整的塊
if(pkt->size % par->block_align !=0) {
fprintf(stderr,"警告: 數據包?? (%d) 不是塊對? (%d) 的整數倍
",
pkt->size, par->block_align);
}



	4.3 坑三：立體聲聲道錯亂

	問題：左右聲道交換，或聲音"撕裂"。

	原因：IMA 和 MS ADPCM 的?體聲交織方式不同：


IMAADPCM ?體聲交織:
塊內: [L頭][R頭] [L樣本組(8個)] [R樣本組(8個)] [L組] [R組] ...
MS ADPCM ?體聲交織:
塊內: [L頭][R頭] [LR] [LR] [LR] ... (每個nibble交替)



	解決方案：使用 FFmpeg 的自動處理，它會正確解交織。

	4.4 坑四：文件被截?cái)?/p>

	問題：解碼到末尾時崩潰或輸出噪音。

	原因：某些錄音軟件在異常終止時未正確寫?文件尾。

	診斷方法：


# 檢查?件完整性
ffprobe-verrorinput.wav
# 如果有錯誤會輸出



	解決方案：


// 在解碼器中啟用錯誤容忍
dec_ctx->err_recognition =AV_EF_CAREFUL;// 或 AV_EF_IGNORE_ERR
// 或用FFmpeg命令?修復
// ffmpeg -i broken.wav -c copy fixed.wav



	4.5 坑五：采樣率/聲道數信息缺失

	問題：FFmpeg 報告nvalid data found when processing input。

	原因：某些非標準工具生成的 WAV文件fmt塊不完整。

	解決方案：手動指定參數：


// 強制指定采樣率和聲道數
av_dict_set(&options,"sample_rate","44100",0);
av_dict_set(&options,"channels","2",0);
avformat_open_input(&fmt_ctx, input_path,NULL, &options);



	性能優化：讓古老格式飛起來

	5.1 性能基準

	在典型的開發環境中（Intel i5/Apple M1 級別）：

	ADPCM解碼是計算輕量型任務，瓶頸通常在I/O而非CPU。

				配置


				解碼速度


				實時倍率


				CPU占用


				FFmpeg單線程


				~180,000樣本/ms


				~4000x


				~3%


				純C手寫實現


				~220,000樣本/ms


				~5000x


				~2%


	5.2 優化策略

	策略一：增大讀取緩沖區。


// 默認緩沖區可能較?，增大可減少系統調用
AVDictionary*options =NULL;
av_dict_set(&options,"buffer_size","1048576",0);// 1MB
avformat_open_input(&fmt_ctx, path,NULL, &options);



	策略二：跳過不需要的幀。


// 如果只需要某個時間段
av_seek_frame(fmt_ctx, audio_stream_idx, target_pts,AVSEEK_FLAG_BACKWARD);



	策略三：使用SIMD加速。

	對于需要極致性能的場景，可以使用SSE/NEON指令集批量處理多個樣本：


// 偽代碼示意
#include

// ?次處理 8 個樣本
__m256i step_vec = _mm256_set1_epi32(step);
__m256i diff_vec = _mm256_srai_epi32(step_vec,3);// step >> 3
// ... 后續 SIMD 運算



	調試技巧：當聲音"沉默"時

	6.1 啟用FFmpeg詳細日志


av_log_set_level(AV_LOG_VERBOSE);
// 或只看特定級別
av_log_set_level(AV_LOG_WARNING);



	6.2 命令行快速診斷


#查看完整流信息
ffprobe -v quiet -print_format json -show_format -show_streams input.wav
#解碼第?秒并檢查
ffmpeg -i input.wav -t 1 -f s16le -acodec pcm_s16le - | hexdump -C |head
#?成波形圖
ffmpeg -i input.wav -filter_complex"showwavespic=s=800x200"waveform.png
#對?兩個?件的頻譜
ffmpeg -i original.wav -i decoded.wav -filter_complex
"[0:a]showspectrumpic=s=800x400[s0];[1:a]showspectrumpic=s=800x400[s1];[s0]
[s1]vstack"



	6.3 自檢清單

	當解碼出現問題時，按順序檢查：


□ ?件是否完整？(?件大小是否合理)
□ 格式是否正確識別？(ffprobe codec_name)
□ 采樣率/聲道數是否正確？
□ 塊對齊是否正確？
□ 是否有 DRM 保護？
□ 是否使?了非標準擴展？
□ 解碼器是否正確初始化？
□ 輸出格式是否正確處理？(平面 vs 交織)



	結語：技術，是時間的譯者

	每一段ADPCM音頻背后，可能是90年代游戲廳的喧囂、老式答錄機的留言、工廠車間的運轉聲，用4位的密度，記錄著16位的時光。通過FFmpeg解碼，不只是波形數據，更是一段段被壓縮卻未曾遺忘的記憶。ADPCM的偉大，在于它用極簡的算法，在那個存儲金貴的年代，讓聲音得以保存和傳遞。而今天仍在使用和研究它，這是對這份工程智慧的致敬。當調用avcodec_receive_frame的那一刻，當predictor加上diff的那一瞬，一段1980年代的聲音，正穿越40年的時光，完整地回到耳畔。
