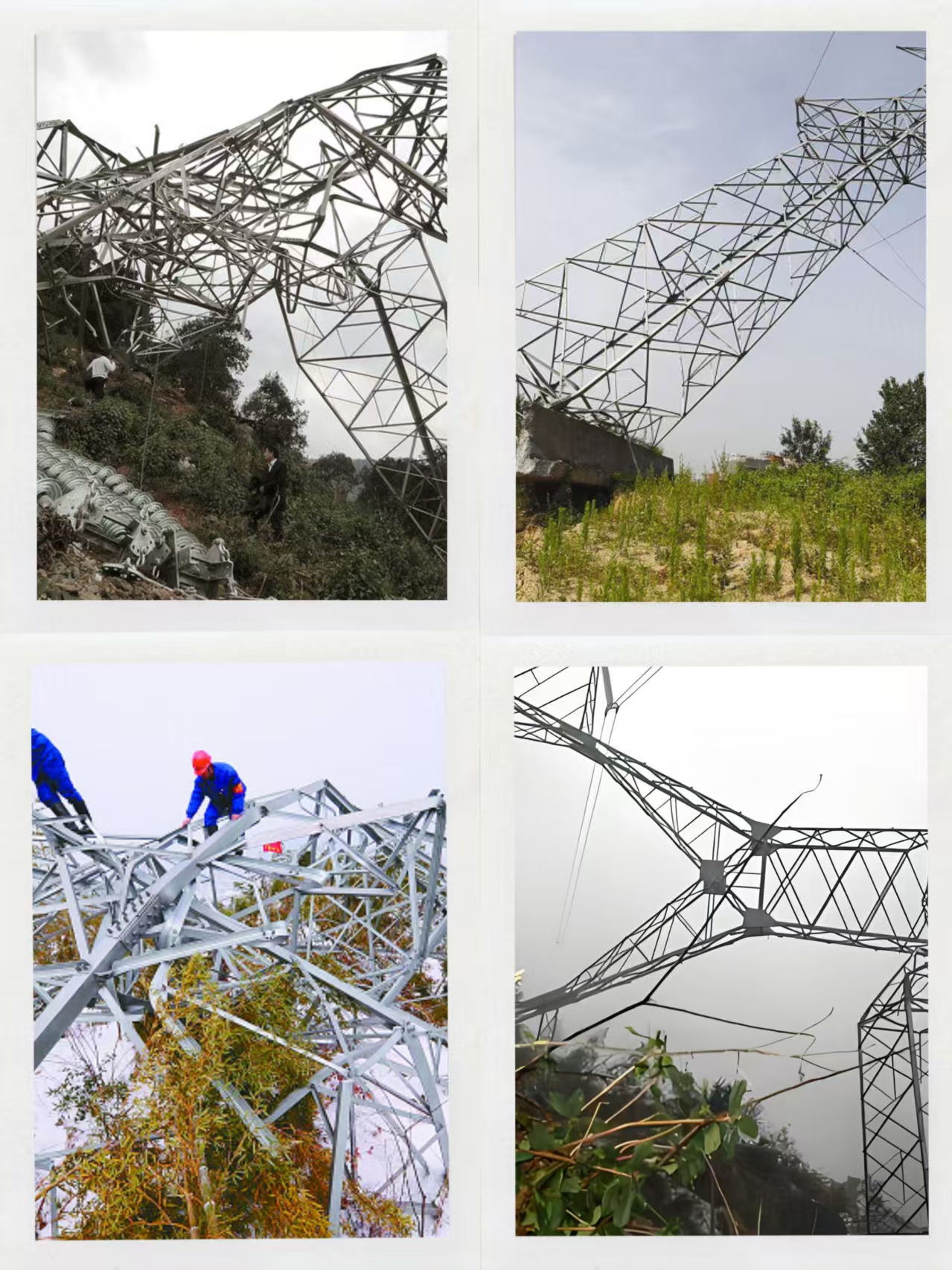

由于高壓輸電線路途徑地域環境復雜，在運行過程中往往會受到多種因素的影響導致桿塔變形、傾斜、倒塌，造成巨大的經濟損失，為了讓輸電鐵塔更好地適用于各類不良地質區域（冰災、雪災、泥石流、山體滑坡多發區、煤礦采空區、海邊臺風區、沼澤水田區、沙地和高鹽土質區)環境，以及人為外力破壞(挖沙、堆土、偷盜等)以及老化氧化等，可以使用一體式桿塔傾斜在線監測系統，針對影響因素全面分析和研究，采取科學合理防治措施。

捕捉桿塔的細微形變

桿塔結構的傾斜形變具有長期累積特性，初期微小偏移難以通過人工巡檢識別，卻暗藏地基沉降、結構疲勞等重大安全隱患。FH-9001 智能監測裝置采用最新低功耗雙軸 MEMS 傳感器、北斗差分定位模塊或靜力水準儀，可同步測量桿塔雙軸向傾斜角度變化及沉降、位移變化，實現高精度桿塔姿態感知。

從技術參數來看，裝置傾角測量范圍覆蓋 - 10°~+10°，并可根據實際需求選配 - 30°~+30°、-60°~+60° 或 - 90°~+90° 量程；傾角測量誤差≤±0.05°，測量分辨率達 ±0.01°，可精準捕捉桿塔細微形變，為早期風險研判提供可靠數據支撐。

為滿足多樣化監測需求，系統支持受控采集與主動采集雙重模式，運維人員可通過后臺軟件靈活設置 1 分鐘～24 小時的采樣間隔，既能實現災害高發期的密集監測，也可滿足日常運維的低頻次數據采集需求。裝置內置日歷時鐘及大容量存儲器，可對采集數據進行精準時間標記并本地保存，即便遭遇突發狀況，歷史數據也不會丟失，為后續故障溯源提供完整數據鏈。

工業級設計抗惡劣環境

野外復雜惡劣的工作環境，對監測設備的環境適應性與耐用性提出嚴苛要求。FH-9001 采用防水金屬外殼，防護等級達到IP65，可有效抵御雨雪沙塵侵襲；設備工作環境溫度覆蓋 - 40℃~+85℃，相對濕度≤100%，大氣壓力適應范圍為 550hPa~1060hPa，可廣泛適用于高寒、高溫、高濕等各類惡劣氣候環境。

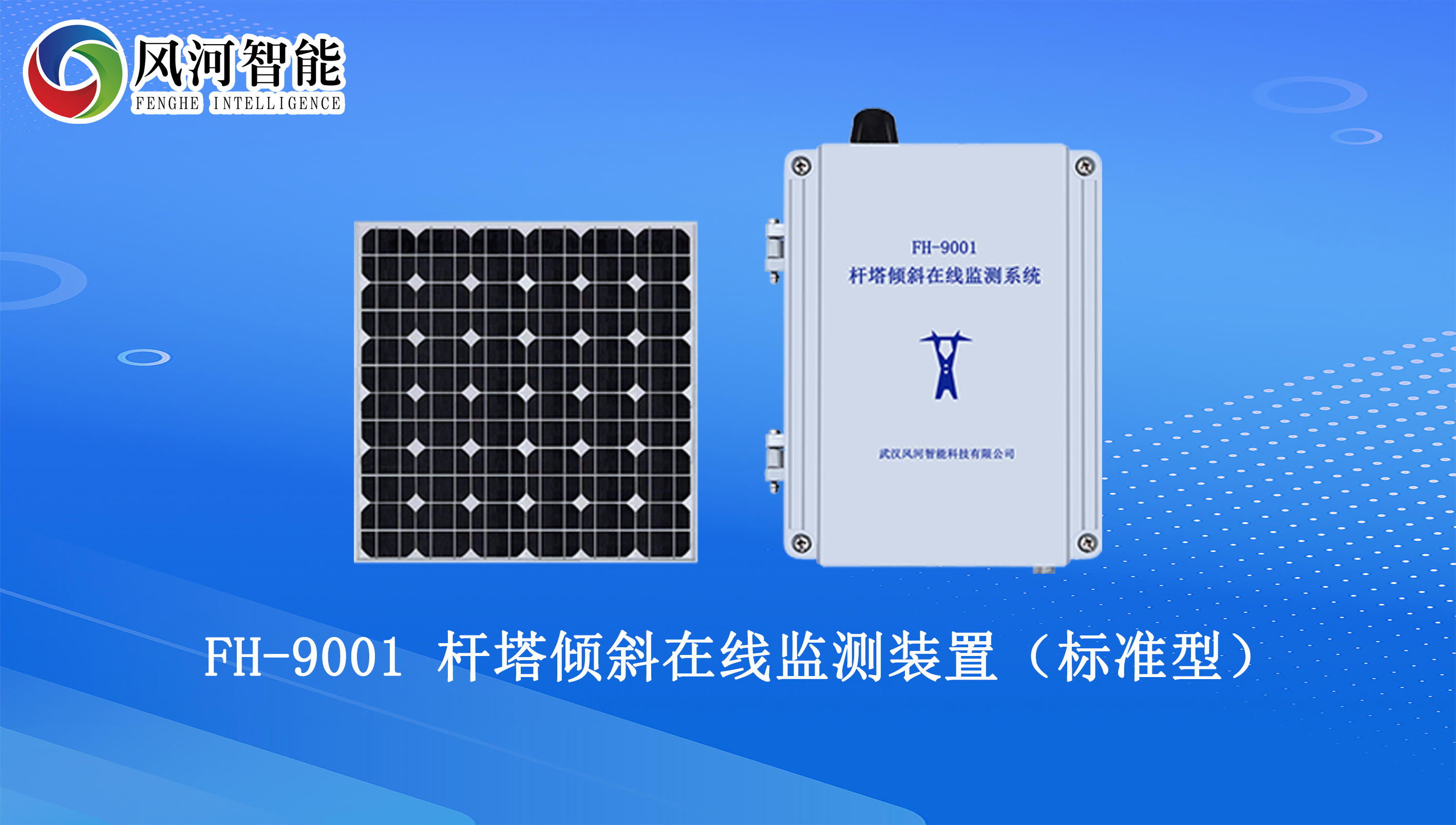

在供電系統設計上，裝置采用太陽能 + 蓄電池雙重供電模式，電池使用壽命≥3 年。配合動態電源管理策略的低功耗設計，設備工作功耗≤1W，待機功耗≤0.1W，在無外部充電的情況下，蓄電池可獨立供電 30 天以上，真正實現 “免打擾” 長期穩定值守。同時，設備重量≈3Kg（不含安裝金具），體積輕巧，安裝維護便捷高效，可快速部署于 10kV~1000kV 高壓輸電線路的各類桿塔。裝置配備低功耗液晶顯示屏和控制按鍵，支持本地顯示監測數據與配置參數，運維人員無需依賴遠程平臺，即可在現場完成設備狀態核查與參數調整，進一步提升運維效率

構建全流程運維管理體系

在電力運維領域，

預防性干預遠優于被動搶修

。FH-9001桿塔傾斜智能監測系統正是基于這一理念設計，它不單是數據采集設備，更是集實時感知、自動預警與數據分析于一體的完整監測解決方案。

系統允許運維人員設定桿塔傾斜安全閾值。一旦監測數據超過設定范圍，

系統自動觸發多通道告警機制，通過短信、APP推送、郵件等方式，實時發送包含具體桿塔編號、地理坐標、偏移量與發生時間在內的結構化報警信息

，并在地理信息系統中直觀標注，實現故障點快速精準定位。

該機制有效替代了傳統人工巡檢在極端天氣下的高風險作業模式，將事后響應轉變?yōu)槭虑邦A(yù)警，顯著降低因倒塔、斷線引發的連鎖故障風險，提升電網運行的韌性與可靠性。系統同時

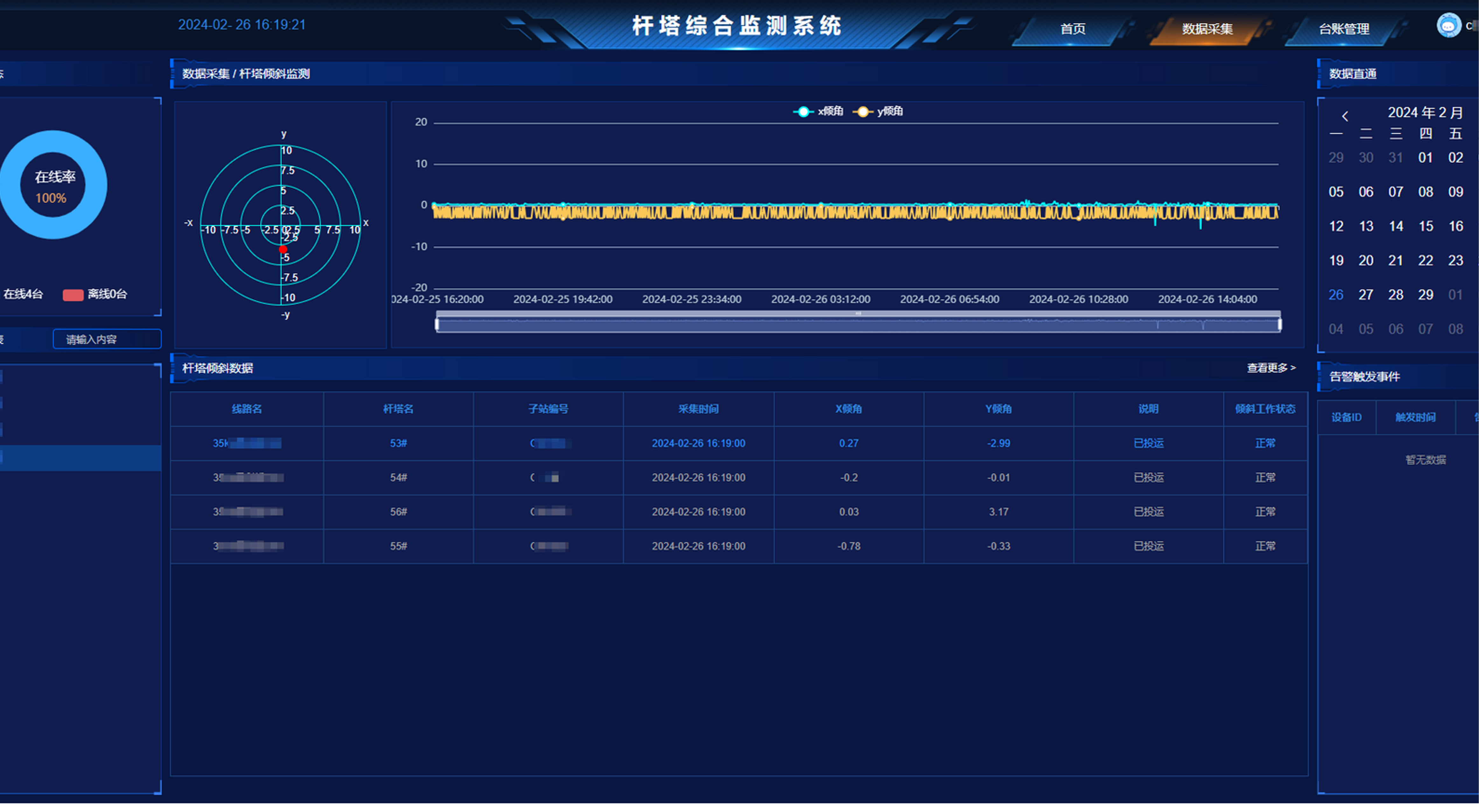

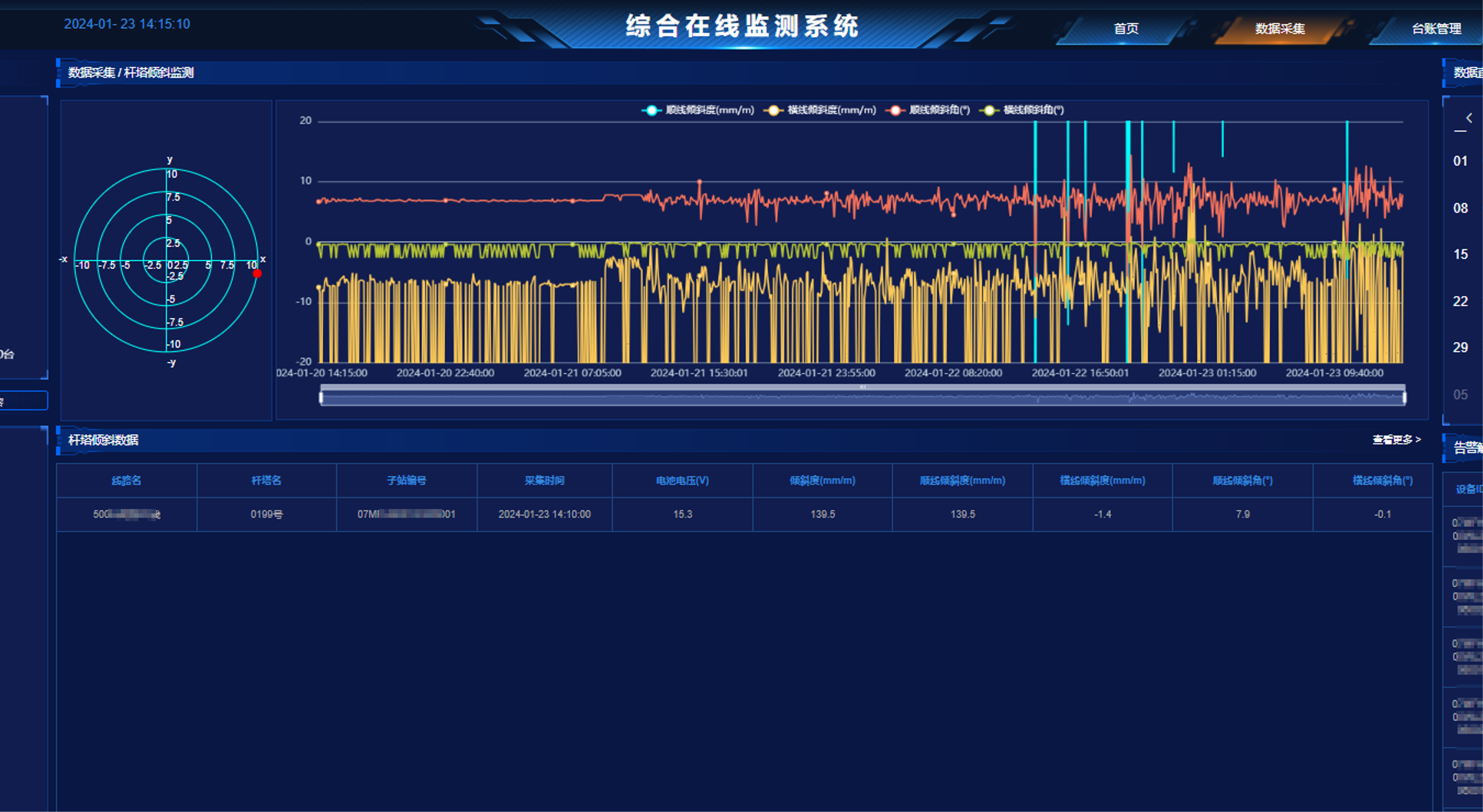

具備長期數據存儲與分析功能，可自動生成桿塔傾斜變化時序曲線

。運維人員可據此區分短期氣象荷載導致的彈性形變與長期地質沉降引發的結構性偏移，從而制定差異化的加固與維護策略，實現從“應急搶修”到“精準維護”的運維模式轉型。

多領域拓展應用價值

作為工業級監測設備，F(xiàn)H-9001 嚴格滿足國家電網公司企業標準《輸電線路狀態監測裝置通用技術規范》（Q/GDW 242-2010）。裝置內置加密芯片 NRSEC300，支持安全傳輸，可無縫接入國網統一平臺，保障數據傳輸與存儲的安全性與合規性。

除輸電線路桿塔外，F(xiàn)H-9001 的應用場景可進一步拓展至塔吊、廣告牌、橋梁、大壩、建筑物等各類基礎設施的傾斜監測，為多領域基礎設施安全運行提供技術保障。

//FH-9001桿塔傾斜在線監測裝置，依托精準傳感與穩定通信技術，實現桿塔結構狀態的實時感知與異常預警。

我們深知，每一座桿塔的穩固，關乎萬家燈火的延續。因此，F(xiàn)H-9001不僅著眼于高低溫耐受性與環境適應性設計，更注重部署便捷與運維友好，真正融入電力巡檢體系的現有流程。

未來，風河智能將持續深耕基礎設施安全監測領域，通過數據驅動與算法迭代，推動監測技術向智能化、預防性運維方向發展。//
