圣邦微電子推出SGM42408Q，一款兼容12V&24V汽車應用的八通道低邊驅動器，具備直接GPIO驅動或16位SPI控制功能。導通電阻為570mΩ，每通道最大可輸出1.2A峰值電流，集成完善的故障診斷與上報功能，包括開路檢測、短路保護、過流保護及過熱保護等。該器件可用于阻性負載、感性負載和工業PLC的I/O模塊，為汽車電子與工業控制提供高可靠性多路驅動解決方案。

SGM42408Q是一款通過AEC-Q100 Grade 1認證的高可靠性低邊驅動器，專為嚴苛的汽車電子環境設計。器件工作溫度范圍-40℃至+125℃，滿足汽車應用對器件的高可靠性要求。

在電氣特性方面，SGM42408Q支持寬電源電壓范圍，輸出端口耐壓高達56V。數字邏輯供電電壓VDD支持3V至5.5V，模擬保護電路供電電壓VDDA范圍為4V至5.5V。其典型導通電阻為570mΩ，每通道安全限流值可達1.2A（典型值），常溫關斷待機模式下，靜態電流可接近0μA。SGM42408Q支持快速開通和關斷：開通時間（tON）在16μs，關斷時間（tOFF）在30μs；器件內置鉗位保護電路，為感性負載關斷提供退磁回路（每通道高達90mJ退磁能量），每個通道均具備獨立的過流檢測、負載開路檢測、欠壓保護及過熱鎖存保護，并支持故障狀態實時上報。

該驅動器通常用于驅動阻性或感性負載，負載的另一端連接至電源（VCC）。用戶可通過INx引腳并行控制各通道輸出，也可以在主控制器（MCU）GPIO資源緊張情況下，采用串行通訊SPI接口（支持5MHz通信時鐘頻率）進行驅動控制，通過專用的Direct-SPI模式引腳（DIR）進行自由的控制方式切換。在GPIO驅動模式下，任何通道觸發的故障診斷都會通過SO引腳及時輸出指示；在SPI串行控制模式下，可以通過SO引腳對8個通道進行獨立、精確的狀態監控。

SGM42408Q采用符合環保理念的TSSOP-24（Exposed Pad）綠色封裝，其八通道架構可提供單通道最高1A或8通道每通道0.6A的連續負載驅動能力。器件還集成了完善的保護機制，包括負載開路檢測、短路至VCC保護、過電壓鉗位保護等，并特別針對汽車電子環境設計了系統級保護功能。兼容3V/5V邏輯電平輸入的特性使其能靈活適配各類汽車電子控制系統，為多路驅動應用提供了高集成度、高可靠性的理想解決方案。

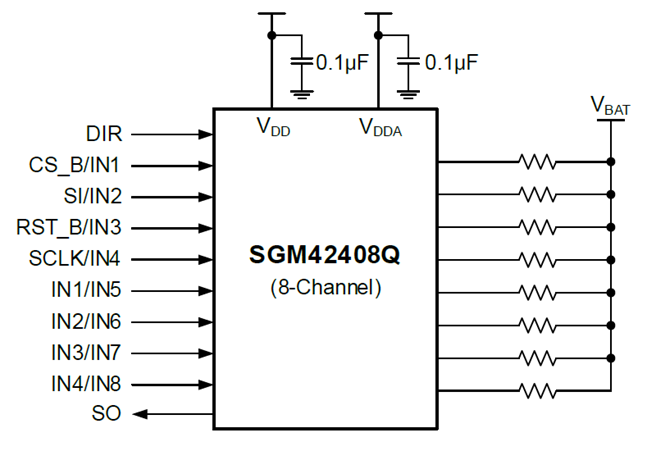

圖1 SGM42408Q典型應用框圖

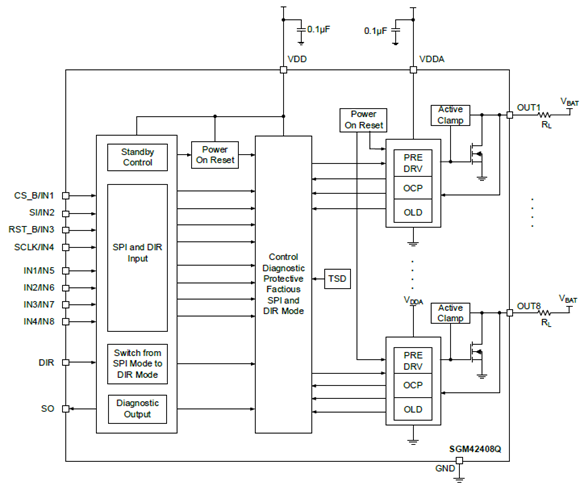

圖2 SGM42408Q功能框圖

圣邦微電子汽車級驅動產品系列

SG Micro Corp

圣邦微電子提供完整的高邊與低邊驅動器產品組合，以滿足汽車電子系統多樣化的負載驅動需求。

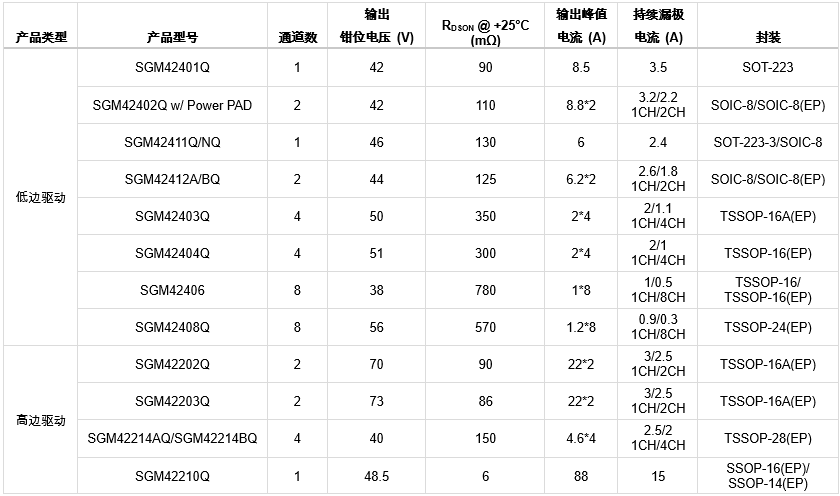

表1 圣邦微電子已推出高低邊驅動產品一覽

關于圣邦微電子

圣邦微電子（北京）股份有限公司（股票代碼300661）作為高性能、高品質綜合模擬集成電路供應商，產品覆蓋信號鏈、電源管理、傳感器及存儲器等領域。公司擁有38大類近7,000款可銷售型號，為工業與能源、汽車、網絡與計算和消費電子等領域提供各類模擬及混合信號創新解決方案。

點擊下方閱讀原文，獲取產品規格書、申請樣片。
