圣邦微電子推出SGM37601，一款六通道40V高效率LED驅動芯片。該器件可應用于平板電腦和筆記本電腦等中尺寸LCD顯示屏設備。

SGM37601是一款專為顯示器應用設計的高效LED驅動器，旨在為LED陣列提供穩定的背光電源。該驅動器能夠支持每串最多12顆LED串聯，通過峰值電流模式控制，精確調節LED串的最小陰極電壓至適宜的工作余量電壓，從而確保電流的高精度和充足的電壓裕度。

這款驅動器支持2.8V至24V寬輸入電壓范圍，并能提供高達40V的輸出電壓。用戶可以通過編程設置每通道的LED電流，設置范圍從6mA至25mA。LED電流精度可達到±2%，匹配精度為±1.2%，從而保證LED串之間亮度的均勻性。

在調光控制方面，SGM37601提供了多樣化的選項，以滿足不同的調光需求：

PWM直接調光，最高頻率25kHz，最小占空比1%；

PWM轉模擬調光：

最高頻率2kHz @ 12位分辨率；

最高頻率4kHz @ 11位分辨率；

最高頻率8kHz @ 10位分辨率；

PWM轉混合調光：

最高頻率2kHz @ 12位分辨率；

最高頻率4kHz @ 11位分辨率；

PWM轉混合-26kHz調光：

最高頻率2kHz @ 12位分辨率；

最高頻率4kHz @ 11位分辨率；

最高頻率8kHz @ 10位分辨率。

用戶可以通過I2C接口靈活編程設置LED電流、開關頻率和調光模式，開關頻率可在100kHz至1.6MHz范圍內編程。

SGM37601內置6個電流源，電流匹配精度高達±1.2%，確保LED串之間亮度的均勻性。它還內置了40V功率開關，導通電阻（RDSON）為155mΩ，結合峰值電流模式控制，實現高效率的同時，提供逐周期過流保護。開關頻率可在100kHz至1.6MHz范圍內進行調節，以適應不同的應用需求。

此外，SGM37601具備先進的開關壓擺率控制功能，可選擇內部或者外部兩種補償配置，同時提供靈活的補償參數、可編程PFM模式、可自定義頻率調節，以及可編程淡入/淡出時長。它還帶有MTP的嵌入式存儲器，方便客戶存儲默認配置。

在保護功能方面，SGM37601提供了全面的保護措施，包括LED燈串開路保護、LED過壓保護、短路保護以及逐周期過流保護。用戶還可以編程設置輸出過壓限制，默認值為36V，并且這款驅動器還具備可編程過溫保護，確保在各種工作條件下的安全性和可靠性。

SGM37601采用符合環保理念的綠色封裝，提供TQFN-3.5×3.5-20L和TQFN-3×3-24L兩種封裝規格，不僅效率高，而且所需的組件尺寸較小，適合空間受限的應用場景。這款驅動器以其高性能和靈活性，成為顯示器背光應用的理想選擇。

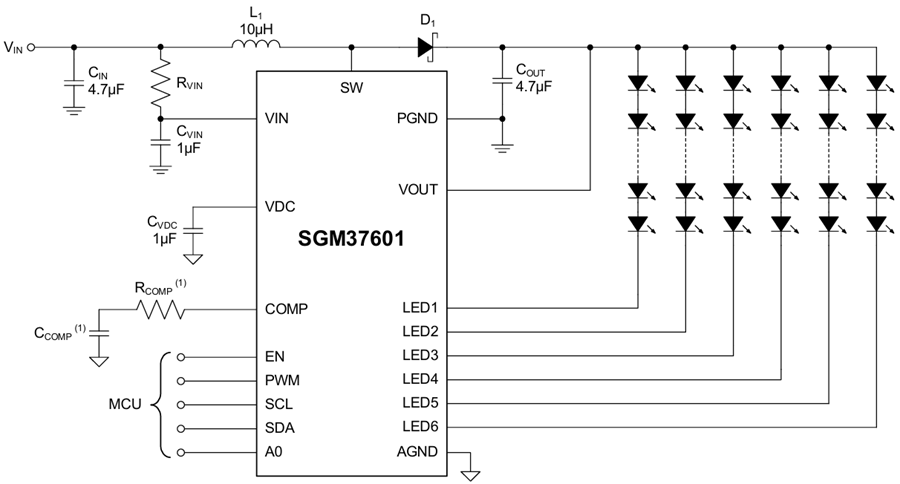

圖1 SGM37601典型應用電路

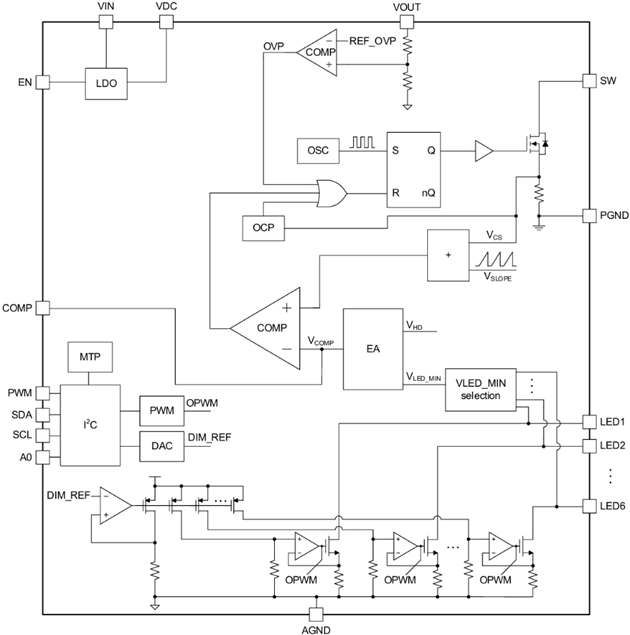

圖2 SGM37601功能框圖
