貼片電阻作為電子電路中不可或缺的基礎元件，憑借體積小、精度高、安裝便捷等優勢，廣泛應用于新能源、消費電子、工業控制等領域。以下從核心維度全面解析其關鍵知識：

一、基礎認知：電阻的核心定義與參數邏輯

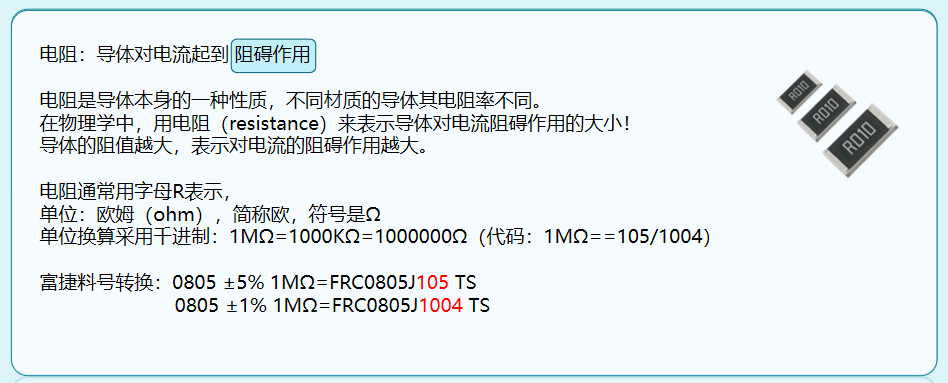

貼片電阻的核心功能是阻礙電流流動，阻值大小直接決定電路中電流與電壓的分配，常用字母 R 表示，單位為歐姆（Ω），換算遵循千進制規則（1MΩ=1000KΩ=1000000Ω）。其阻值、電流、電壓與功率滿足歐姆定律（U=IR）和功率公式（P=UI）。

二、結構解析：多層協同的精密構造體系

貼片電阻由多層核心部件協同構成完整功能體系：

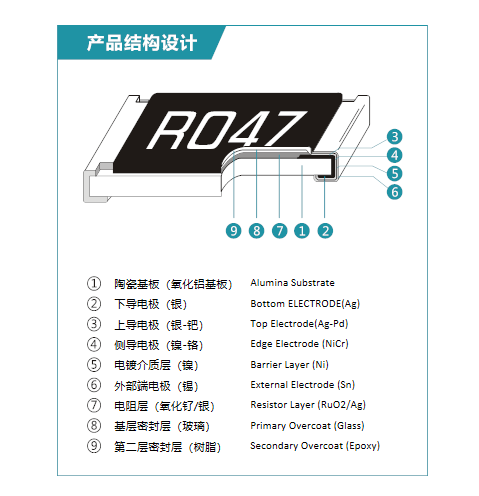

陶瓷基板（三氧化二鋁材質）提供耐高溫、高絕緣的基礎支撐；正面與背面電極以銀為主要材料，實現導電與連接功能；電阻膜采用氧化釕等材料形成初始阻值，經鐳射調阻修正至目標精度；內保護層（玻璃）與外保護層（環氧樹脂）形成雙重防護，側面電極通過鎳鉻合金連接正背電極，再經鍍鎳層防氧化、鍍錫層增強可焊性，各層緊密配合保障產品穩定工作。

三、工藝流程：從基材到成品的全鏈條管控

貼片電阻的生產涵蓋從基材處理到成品入庫的全鏈條精密工序：

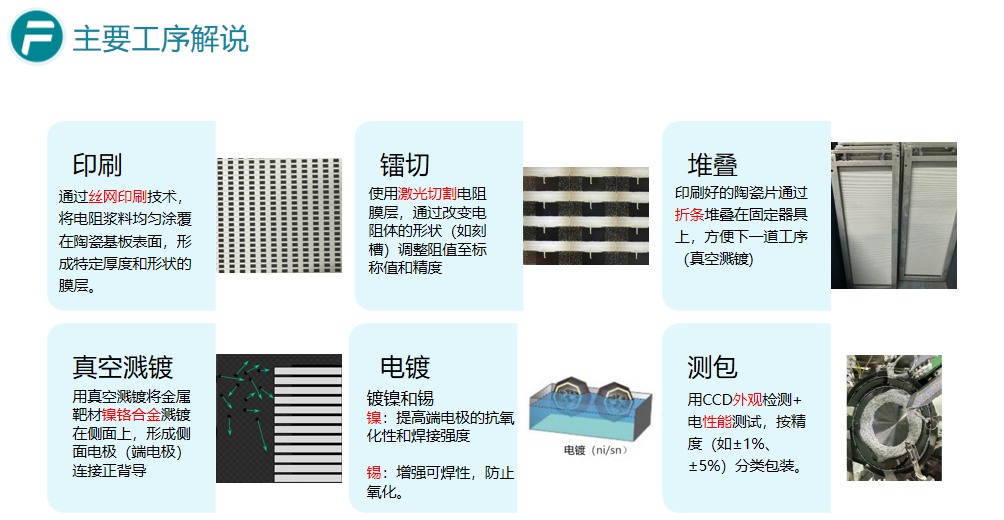

先在陶瓷基板上依次印刷正面導體、電阻體、背面導體，每道印刷后均需經高溫?zé)Y(jié)（600℃-850℃）增強材料結合度；隨后印刷內、外保護層并燒結固化；通過鐳射切割精準修正阻值后，采用真空濺鍍形成側面電極，再經電鍍工藝覆蓋鎳錫層；最后完成字碼印刷、折粒、CCD 外觀檢測與電性能測試，按精度分類包裝入庫，每道工序均嚴格控制參數以保障產品一致性。

四、特性與分類：適配多元場景的產品體系

（一）核心特性

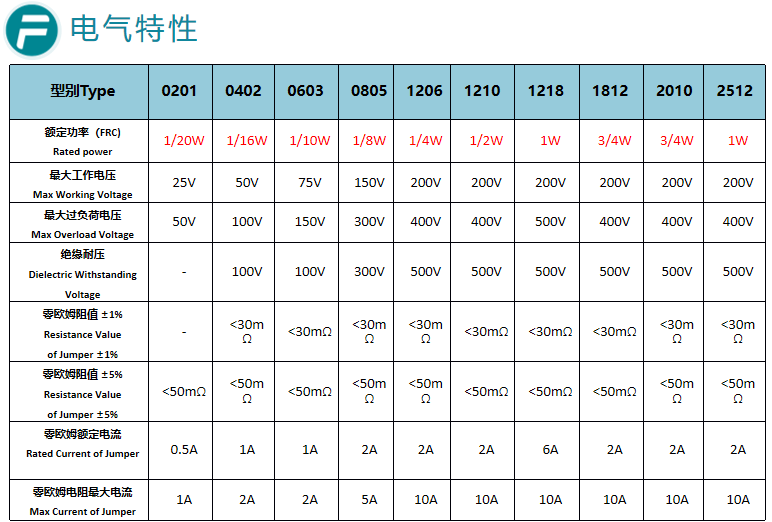

規格尺寸多樣，從 0201（0.60×0.30mm）到 2512（6.35×3.10mm）不等，不同尺寸對應不同額定功率（1/20W 至 1W）與電壓耐受值（25V 至 200V）。溫度系數（TCR）是關鍵特性，以 ppm/℃表示，反映阻值隨溫度變化的程度，低 TCR 產品可確保極端環境下的電路穩定性，例如薄膜電阻 TCR 低至 ±10ppm/℃，適用于航空航天等嚴苛場景。

（二）產品分類

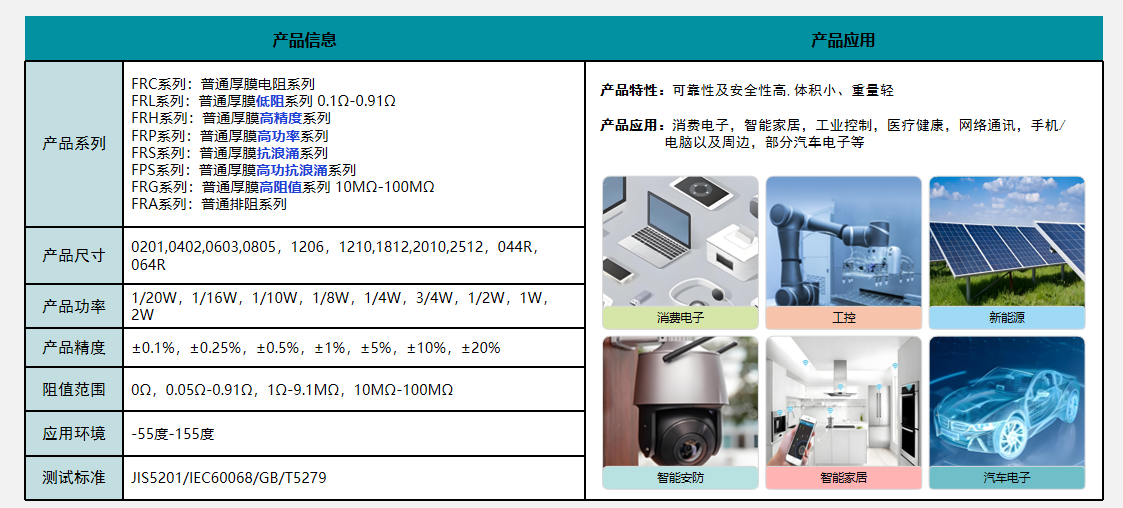

產品系列豐富，針對性適配不同應用場景：常規厚膜電阻（FRC）滿足通用電子設備需求；高功率電阻（FRP）、高壓電阻（FRV）適配大功率、高電壓工作環境；車規電阻（FRQ）、抗硫化電阻（FRR）專為新能源汽車等嚴苛工況設計；此外還有低阻厚膜電阻（FRL）、高精度厚膜電阻（FRH）等細分產品，形成全覆蓋的產品矩陣。

貼片電阻作為電子電路中不可或缺的基礎元件，憑借體積小、精度高、安裝便捷等優勢，廣泛應用于新能源、消費電子、工業控制等領域。以下從核心維度全面解析其關鍵知識：

從基礎認知到精密結構，從全流程工藝到多元產品矩陣，貼片電阻雖為電子電路 “微小元件”，卻承載著保障設備穩定運行的核心使命。隨著新能源、AI、工業自動化等產業升級，市場對其精度、耐極端性能、集成化水平提出更高要求。富捷科技以標準化料號、精密結構設計、全流程品控與豐富細分產品，持續提供可靠解決方案。未來，貼片電阻將向更小型化、高精度、高可靠性迭代，成為高端制造升級的關鍵支撐。
