今天，正運動小助手給大家分享一下步進控制的光柵尺全閉環EtherCAT運動控制器ZMC432CL-V2的二維螺距補償?shù)墓δ艿尿?yàn)證。

更多關于ZMC432CL-V2運動控制器的詳情點擊→步進控制的光柵尺全閉環解決方案：32軸EtherCAT總線運動控制器ZMC432CL-V2查看。

01 產品簡介

ZMC432CL-V2高性能多軸運動控制器是一款兼容EtherCAT總線和脈沖型的獨立式運動控制器，具備高速實時反饋功能，支持脈沖全閉環控制，能夠?qū)崿F(xiàn)高精度、高響應速度的運動控制。高精度定位，有效消除機械傳動誤差，滿足高精密加工場景應用要求。

ZMC432CL-V2硬件功能：

豐富的運動控制功能：支持直線、圓弧、空間圓弧、螺旋插補等。

硬件接口豐富：支持脈沖軸（帶編碼器反饋）和EtherCAT總線軸，具備24路輸入和12路輸出的通用IO，部分為高速IO，2路模擬量輸出(DA)。

EtherCAT刷新周期最快達250us，滿足高速通信需求。

支持4通道硬件比較輸出、硬件定時器、運動中精準輸出，適用于多通道視覺飛拍等場合。

支持掉電檢測、掉電存儲，多種程序加密方式，能夠有效防止系統故障，保護項目工程文件數據，并提高系統的可靠性。

通過純國產IDE開發環境RTSys進行項目開發，可實時仿真、在線跟蹤以及診斷與調試，簡便易用，支持多種高級上位機語言聯合編程進行二次開發。

ZMC432CL-V2產品介紹視頻請點擊→步進控制的光柵尺全閉環解決方案：32軸EtherCAT總線運動控制器ZMC432CL-V2

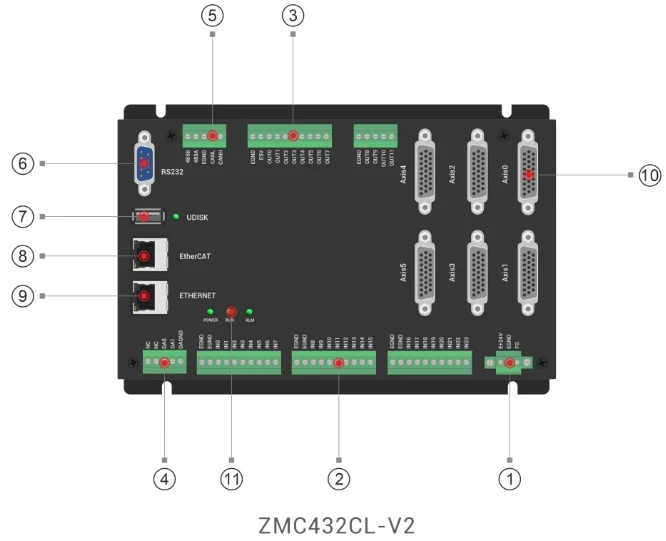

02 硬件接口

03 硬件接線

1.數字量輸入口IN接線

圖1 輸入口通用接線圖

圖2 輸入口單端編碼器接線圖

2.數字量輸出口接線

圖3 輸出口通用接線圖

圖4 輸出口單端脈沖軸接線圖

04 控制器開發

1.PC開發

支持以下語言進行開發，我們所有的開發語言和所有控制器提供的都是同一套API接口。

2.脫機開發

使用自主自研的IDE RTSys進行開發，支持Basic、梯形圖開發。

05 二維螺距補償應用場景

06 二維螺距補償指令說明

正運動二維螺距補償指令使用的注意點：

1.必須先設置ATYPE，然后設置補償；修改ATYPE時，必須先關閉補償！

2.設置補償時，軸要位于IDLE的停止?fàn)顟B(tài)！

3.開始補償點的坐標填寫的是軸的MPOS坐標！

4.帶編碼器反饋的軸類型，不同位置補多少個脈沖，是根據編碼器位置確定脈沖補償?shù)膫€(gè)數的，所以一定要保證編碼器的反饋是正確的！

5.機臺斷使能前，需先關掉二維螺距補償功能，否則如果斷使能的情況下機臺有移動，會造成dpos跟mpos的數據對不上。

6.如下圖假設開始補償點是坐標系的原點，補償間距分別是【DisX,DisY】補償?shù)狞c(diǎn)是【4*4】的話，螺距補償表存儲的點位數據就是以下【點1】到【點16】的位置下的補償數據。

07 二維螺距算法通過Basic編程快速驗證效果

假設工況1：X軸和Y軸的絲桿螺距正常，但X軸和Y軸安裝不垂直，假設安裝夾角是135度。

步驟一：
規劃開始補償點，補償間距，補償?shù)男袛?shù)和列數。

'初始化二維螺距補償?shù)南嚓P(guān)參數TableId = 1000
'補償數據的Table起始點StartMposX = 0
'X軸開始補償?shù)奈恢肧tartMposY = 0
'Y軸開始補償?shù)奈恢肈isX = 0.5
'X軸方向補償?shù)拈g距DisY = 0.5
'Y軸方向補償?shù)拈g距ColNumX = 50
'X軸方向補償?shù)狞c(diǎn)數RowlNumY = 50
'Y軸方向補償?shù)狞c(diǎn)數

步驟二：
根據該工況的測試環境，計算各個補償點的X方向和Y方向的改補償?shù)拿}沖數，并更新到TABLE。

'更新該工況下二維補償表的TABLE數據
FOR i=0 to RowlNumY-1
  '先按行填寫該行的每一列的數據
  FOR j=0 to ColNumX-1
    '【工況一：XY軸螺距正常，但X軸和Y軸安裝不垂直，假設安裝夾角是135度】
    '一定是先運動到補償點位位置然后通過其他定位方式(如視覺)實際定位出來的差值
    IF i=0 and j=0 THEN
      Angle=135 'X軸和Y軸的安裝夾角
    ENDIF
    LOCAL ActPosX,ActPosY		'實際位置
    '計算實際位置
    ActPosX = 1 + (COS(Angle*PI/180))
	  ActPosY = (SIN(Angle*PI/180))
    '計算各個補償點需要補償?shù)腦和Y方向的脈沖數
    Table(TableId+2*(i*ColNumX+j))  = DisX*(1+i)*(1- ActPosX) * UNITS(AxisX)
    Table(TableId+2*(i*ColNumX+j)+1) = DisY*(1+i)*(1- ActPosY) * UNITS(AxisY)
  NEXT
NEXT

步驟三：
調用二維螺距補償指令啟用二維螺距補償功能。

'開始2D螺距補償
WAIT IDLE
PITCH2SET(1,StartMposX ,StartMposY,,DisX,DisY,ColNumX,RowlNumY,TableId)

步驟四：
發送運動指令，根據實際的編碼器反饋來驗證控制器實際上發的脈沖數是否正確。

'開始運動
MoveTest(1,1.1,RunMode)
MoveTest(2,1.1,RunMode)
MoveTest(2,2.1,RunMode)

步驟五：
驗證效果。（PS：x軸和Y軸的脈沖當量均設置的是100000）

根據以上數據啟用二維螺距補償功能后，我們可以計算出運動到點【1,1,1】時，X軸和Y軸理論上補償?shù)拿}沖數分別是109999.9999個脈沖和45563.49186個脈沖，根據實際編碼器的反饋值發現X軸和Y軸實際補償?shù)拿}沖數分別是109999個脈沖和45563個脈沖，因?yàn)槊}沖個數是整數，所以二維螺距補償功能正常。

假設工況2：XY軸的螺距均有異常需要補償，但X軸和Y軸安裝是垂直的。

假設X軸的激光干涉儀數據如下：

'運動到1mm處，激光干涉儀打出來實際是0.9mm處，所以需要補償?shù)拿}沖 = 0.1*units

'運動到2mm處，激光干涉儀打出來實際是1.8mm處，所以需要補償?shù)拿}沖 = 0.2*units

'運動到3mm處，激光干涉儀打出來實際是2.7mm處，所以需要補償?shù)拿}沖 = 0.3*units

'Y軸絲桿工況和X軸絲桿工況類似

步驟一：
規劃起始補償點，補償間距，補償?shù)男袛?shù)和列數。

'初始化二維螺距補償?shù)南嚓P(guān)參數
TableId = 1000 '補償數據的Table起始點
StartMposX = 0 'X軸開始補償?shù)奈恢?StartMposY = 0 'Y軸開始補償?shù)奈恢?DisX = 0.5 'X軸方向補償?shù)拈g距
DisY = 0.5 'Y軸方向補償?shù)拈g距
ColNumX = 50 'X軸方向補償?shù)狞c(diǎn)數
RowlNumY = 50 'Y軸方向補償?shù)狞c(diǎn)數

步驟二：
根據該工況的測試環境，計算各個補償點的X方向和Y方向的改補償?shù)拿}沖數，并更新到TABLE。

'假設X軸的激光干涉儀數據如下：
'運動到1mm處，激光干涉儀實際是0.9mm處，所以需要補償?shù)拿}沖 = 0.1*units
'運動到2mm處，激光干涉儀實際是1.8mm處，所以需要補償?shù)拿}沖 = 0.2*units
'運動到3mm處，激光干涉儀實際是2.7mm處，所以需要補償?shù)拿}沖 = 0.3*units
'Y軸絲桿工況和X軸絲桿工況類似
'更新該工況下二維補償表的TABLE數據
FOR i=0 to RowlNumY-1
  '先按行填寫該行的每一列的數據
  FOR j=0 to ColNumX-1
  '【實際測試發現運動到1mm處補償?shù)拿}沖數不是0.1*units,是因?yàn)樗惴òl(fā)現發0.1*units實際跑到不是0.1mm,發0.1111*units才跑0.1mm】
    Table(TableId+2*(i*ColNumX+j)) = DisX*(j+1)*0.1*UNITS(AxisX)
    Table(TableId+2*(i*ColNumX+j)+1) = DisY*(i+1)*0.1*UNITS(AxisY)
  NEXT
NEXT

步驟三：
調用二維螺距補償指令啟用二維螺距補償功能。

'開始2D螺距補償
WAIT IDLE
PITCH2SET(1,StartMposX ,StartMposY,,DisX,DisY,ColNumX,RowlNumY,TableId)

步驟四：
發送運動指令，根據實際的編碼器反饋來驗證控制器實際上發的脈沖數是否正確。

'開始運動
MoveTest(1,1,RunMode)
MoveTest(2,1,RunMode)
MoveTest(2,2,RunMode)

步驟五：
驗證效果。（PS：x軸和Y軸的脈沖當量均設置的是100000）
根據以上數據啟用二維螺距補償功能后，我們可以計算出運動到點【1,1】時，X軸和Y軸理論上補償?shù)拿}沖數分別是11111.11108個脈沖和11111.11108個脈沖，根據實際編碼器的反饋值發現X軸和Y軸實際補償?shù)拿}沖數分別是11110個脈沖和11110個脈沖，這里理論補償值和實際補償值誤差在1個脈沖我們認為二維螺距補償功能是正常的。

假設工況3：X軸和Y軸的絲桿螺距均有異常需要補償，且X軸和Y軸的安裝夾角是135度。

假設X軸的激光干涉儀數據如下：

'運動到1mm處，激光干涉儀打出來實際是0.9mm處，所以需要補償?shù)拿}沖 = 0.1*units

'運動到2mm處，激光干涉儀打出來實際是1.8mm處，所以需要補償?shù)拿}沖 = 0.2*units

'運動到3mm處，激光干涉儀打出來實際是2.7mm處，所以需要補償?shù)拿}沖 = 0.3*units

'Y軸絲桿工況和X軸絲桿工況類似

步驟一：
規劃起始補償點，補償間距，補償?shù)男袛?shù)和列數。

'初始化二維螺距補償?shù)南嚓P(guān)參數
TableId = 1000 '補償數據的Table起始點
StartMposX = 0 'X軸開始補償?shù)奈恢?StartMposY = 0 'Y軸開始補償?shù)奈恢?DisX = 0.5 'X軸方向補償?shù)拈g距
DisY = 0.5 'Y軸方向補償?shù)拈g距
ColNumX = 50 'X軸方向補償?shù)狞c(diǎn)數
RowlNumY = 50 'Y軸方向補償?shù)狞c(diǎn)數

步驟二：
根據該工況的測試環境，計算各個補償點的X方向和Y方向的改補償?shù)拿}沖數，并更新到TABLE。

'假設X軸的激光干涉儀數據如下：
'運動到1mm處，激光干涉儀實際是0.9mm處，所以需要補償?shù)拿}沖 = 0.1*units
'運動到2mm處，激光干涉儀實際是1.8mm處，所以需要補償?shù)拿}沖 = 0.2*units'運動到3mm處，激光干涉儀實際是2.7mm處，所以需要補償?shù)拿}沖 = 0.3*units
'Y軸工況和X軸工況類似
'更新該工況下二維補償表的TABLE數據
FOR i=0 to RowlNumY-1
  '先按行填寫該行的每一列的數據
  FOR j=0 to ColNumX-1
  '【工況三：XY軸螺距異常，XY的夾角是135度】
  'X軸螺距有問題，實際是10000個脈沖跑0.5mm
  'Y軸螺距也有問題，實際是10000個脈沖跑0.9mm
  IF i=0 and j=0 THEN
    Angle=135'XY軸的安裝夾角
  ENDIF
  LOCAL ActPosX,ActPosY '實際位置
  'X軸補償數據
  ActPosX = 0.5*(j+1)+ (i+1)*0.9*(COS(Angle*PI/180))
  Table(TableId+2*(i*ColNumX+j)) = DisX*((1+j)-ActPosX)*UNITS(AxisX)
  'Y軸補償數據
  ActPosY = 0.9*(SIN(Angle*PI/180))
  Table(TableId+2*(i*ColNumX+j)+1) = DisY*(1+i)*(1- ActPosY)*UNITS(AxisY)
  NEXT
NEXT

步驟三：
調用二維螺距補償指令啟用二維螺距補償功能。

'開始2D螺距補償
WAIT IDLE
PITCH2SET(1,StartMposX ,StartMposY,DisX,DisY,ColNumX,RowlNumY,TableId)

步驟四：
發送運動指令，根據實際的編碼器反饋來驗證控制器實際上發的脈沖數是否正確。

'開始運動
MoveTest(1,1,RunMode)
MoveTest(2,1,RunMode)
MoveTest(2,2,RunMode)

步驟五：
驗證效果。（PS：x軸和Y軸的脈沖當量均設置的是100000）
根據以上數據啟用二維螺距補償功能后，運動到點【1,1】時，根據實際發的脈沖數推算出實際運動的位置是【0.99999,0.99999】和【1,1】的脈沖誤差也是在一個脈沖以內，所以二維螺距補償功能正常。

MoveTest函數的實現：

GLOBAL SUB MoveTest(Pos1,Pos2,RunMode)
  MOVEABS(Pos1,Pos2)
  DELAY(1500)
  ?"運動前編碼器數據",TempVarX,TempVarY
  ?"運動后坐標：【"+TOSTR(Pos1,4,1)+","+TOSTR(Pos2,4,1)+"】，當前XY軸的ENCODER:",ENCODER(AxisX),ENCODER(AxisY)
  ?"X軸實際補償值",ENCODER(AxisX)-TempVarX-DPOS(AxisX)*UNITS(AxisX)
  ?"Y軸實際補償值",ENCODER(AxisY)-TempVarY-DPOS(AxisY)*UNITS(AxisY)
  IF RunMode=0 THEN '工況1
    ?"X軸理論補償值",-POS2*(COS(Angle*pi/180)/SIN(Angle*pi/180))*UNITS(AxisX),'"和實際有差值，可能是脈沖當量的問題"
    ?"Y軸理論補償值",POS2*(1/(SIN(Angle*pi/180)) -1)*UNITS(AxisY),'"和實際有差值，可能是脈沖當量的問題"
  ELSEIF RunMode=1 THEN '工況2
    ?"X軸理論補償值",POS1*0.1/0.9*UNITS(AxisX),'"和實際有差值，可能是脈沖當量的問題"
    ?"Y軸理論補償值",POS2*0.1/0.9*UNITS(AxisY),'"和實際有差值，可能是脈沖當量的問題"
  ELSEIF RunMode=2 THEN '工況3
    ?"X軸理論停止位：",((ENCODER(AxisX)-TempVarX)*0.5 +(ENCODER(AxisY)-TempVarY)*0.9*COS(Angle*pi/180))/UNITS(AxisX)
    ?"Y軸理論停止位：",((ENCODER(AxisY)-TempVarY)*0.9*SIN(Angle*pi/180))/UNITS(AxisX)
  ENDIF
ENDSUB

08

二維螺距補償功能現場實戰

客戶有一個激光切割機的機臺需要使用二維螺距補償指令來解決機臺在不同位置受力不同機臺形變不同導致的精度丟失問題。

步驟一：
以軸的MPOS坐標【0,0】作為二維補償?shù)拈_始補償?shù)奈恢谩?/strong>

startposx=0 '開始補償點X坐標
startposy=0 '開始補償點Y坐標
disonex=40 'X軸的補償點間距
disoney=40 'Y軸的補償點間距
maxpointx=4 'X軸方向補償點列數
maxpointy=4 'Y軸方向補償點行數
tableindex=1000 '存儲補償點數據的TABLE起始地址

DIM i,j '
更新二維螺距補償表
For i=0 to maxpointy-1
  For j=0 to maxpointx-1
    TABLE(tableindex+2*(j+i*maxpointx)) = UNITS(0)*((40+40*j) - TABLE(tableindex+2*(j+i*maxpointx)))
    TABLE(tableindex+2*(j+i*maxpointx)+1) = UNITS(1)*((40+40*i) - TABLE(tableindex+2*(j+i*maxpointx)+1))
  NEXT
NEXT

'啟用二維螺距補償
PITCH2SET(enable,startposx,startposy,disonex,disoney,maxpointx,maxpointy,tableindex)

'開始運動檢測是否補償成功
MOVEABS(40,40)
WAIT IDLE
DELAY(500)
?"當前坐標:",MPOS(0),MPOS(1)
?"編碼器原始值:",MPOS_ORI(0),MPOS_ORI(1)
?"補償值：",PITCH2_DIST(0),PITCH2_DIST(1)
MOVEABS(80,80)
WAIT IDLE
DELAY(1000)
?"當前坐標:",MPOS(0),MPOS(1)
?"編碼器原始值:",MPOS_ORI(0),MPOS_ORI(1)
?"補償值：",PITCH2_DIST(0),PITCH2_DIST(1)
MOVEABS(120,120)
WAIT IDLE
DELAY(1000)
?"當前坐標:",MPOS(0),MPOS(1)
?"編碼器原始值:",MPOS_ORI(0),MPOS_ORI(1)
?"補償值：",PITCH2_DIST(0),PITCH2_DIST(1)
