車載DC-DC產品電磁兼容性測試必要性分析報告

高質量車載電源系統的電磁兼容性保障

標準覆蓋：6GHz 測試項目：12+ 法規要求：全球

引言：車載DC-DC產品與電磁兼容性（EMC）概述

車載DC-DC轉換器的功能與電磁環境挑戰

車載DC-DC轉換器作為車載電源網絡的關鍵節點，在汽車電子系統中承擔核心的電源轉換功能，例如將新能源汽車高壓系統（如400V至1500V的電池組電壓）轉換為低壓（12V至48V），為車載電子設備（如信息娛樂系統、傳感器、照明設備等）提供穩定可靠的電力供應。

EMI風險方面

功率器件（如SiC、GaN）的高頻開關操作是主要干擾源

會產生傳導干擾（包括差模與共模噪聲）和近場輻射

30MHz以上的高頻噪聲可能通過輻射或傳導路徑干擾車載接收機、導航系統等敏感設備

EMS脆弱性方面

車載DC-DC轉換器自身易受外部電磁環境的干擾

車載通信設備、充電設施等外部電磁源數量增加

電磁場可能通過輻射或傳導方式耦合至DC-DC轉換器

EMC測試的定義與核心目標

電磁兼容性（EMC）測試是評估電子設備在電磁環境中正常運行能力及避免對其他設備造成干擾的系統性測試，其核心在于確保設備在復雜電磁環境中既能抑制自身電磁發射，又能抵抗外界電磁干擾，是維持汽車電子系統兼容性的基礎環節。

EMI測試

聚焦于限制設備對外界的電磁騷擾，包括輻射騷擾與傳導騷擾，以CISPR 25和GB/T 18655為主要依據。

EMS測試

評估設備在外界電磁干擾下的功能安全性，需根據產品特性選擇大電流注入（BCI）、自由場（Free field）、瞬態傳導（Conducted transient）、靜電放電（ESD）法等測試方法

車載DC-DC產品EMC測試的必要性分析

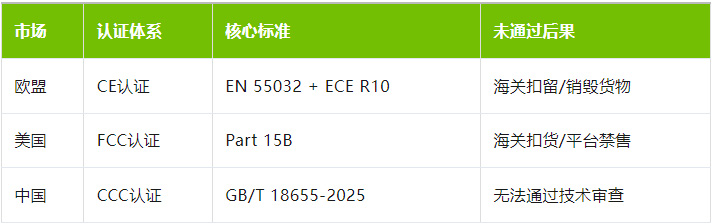

法規合規與市場準入要求

車載DC-DC產品的法規合規與市場準入要求在全球范圍內呈現強制性約束特征，其核心體現為中國與歐盟主流法規的強制適用及市場準入的剛性門檻。

中國市場

GB/T 18655-2025《車輛、船和內燃機 無線電騷擾特性 用于保護車載接收機的限值和測量方法》（2025年2月28日實施）

歐盟市場

CISPR 25:2021（第五版）作為核心標準，該標準覆蓋150 kHz至5925 MHz頻率范圍

法規對DC-DC產品的約束性體現在供應鏈準入與官方認證的雙重層面：

全球主流車企明確要求供應商符合CISPR 25標準

中國市場則通過強制性標準直接約束

新能源汽車部件需通過EMC測試并完成公告申報

產品可靠性與功能安全保障

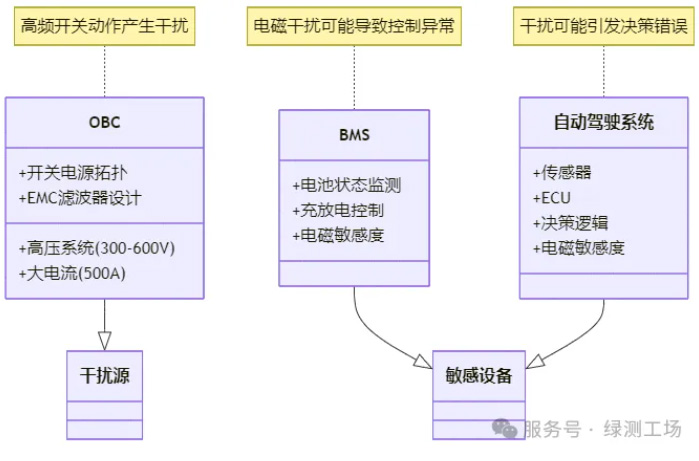

從"干擾源-耦合路徑-敏感設備"模型視角分析，車載DC-DC產品的電磁兼容性直接關系到整車功能安全與可靠性。

傳導途徑

高頻噪聲通過電源線侵入低壓供電網絡，可能導致BMS（電池管理系統）電壓采樣偏差或ADAS控制器供電不穩定

輻射途徑

利用線束的天線效應，將電磁能量輻射至周邊敏感設備，如自動駕駛傳感器線束，引發信號失真或誤觸發

技術發展與市場競爭需求

隨著智能網聯與新能源汽車技術的快速演進，車載DC-DC產品面臨的電磁環境日益復雜，電磁兼容性（EMC）性能已成為技術發展與市場競爭的核心要素。

智能網聯功能

C-V2X通信技術的應用促使CISPR 25:2021標準新增5850-5925MHz頻段測試要求

北斗導航系統

GB/T 18655-2025標準覆蓋1553-1569MHz頻段測試，確保導航信號免受干擾

新能源汽車

ISO 7637-4:2021標準已針對60-1500V高壓電源系統新增瞬態傳導發射測試要求

國內外車載EMC測試標準對比分析

國際核心標準體系

國際車載電磁兼容性核心標準體系以CISPR 25:2021為框架，構建了覆蓋電磁發射與抗擾度的雙維度規范體系。

CISPR 25:2021

測試頻率范圍擴展至6GHz

刪除TEM小室法附錄

引入測量不確定度評估方法

ISO 11452系列

ISO 11452-2（電波暗室法）

ISO 11452-4（大電流注入法，BCI）

2020年版本明確管狀波耦合器（TWC）應用

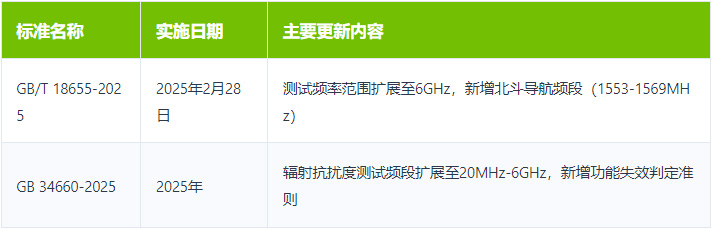

國內標準體系與最新動態

國內車載電磁兼容性（EMC）測試標準體系以GB/T 18655和GB 34660為核心，近年來隨著智能網聯汽車技術的發展持續更新。

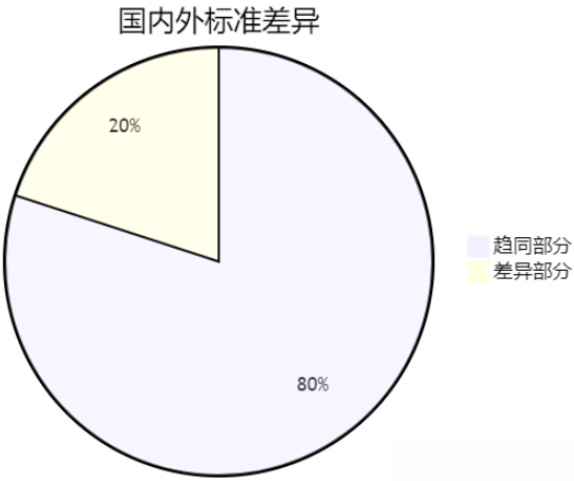

國內外標準差異與協調趨勢

當前國內外車載EMC標準呈現"趨同為主、差異為輔"的發展態勢。在趨同方面，國內外標準體系加速融合，核心技術內容逐步統一。

趨同部分

GB 34660修訂稿主要技術內容與UN R10.07基本一致

GB/T 18655-2025與CISPR 25:2021在測試頻段上均覆蓋至6GHz

差異部分

GB/T 18655-2025新增充電模式測試要求

高壓系統（HVDC）測試方法

擴展覆蓋北斗導航頻段（1553-1569MHz）

EMC測試項目詳解：EMI與EMS核心驗證

電磁干擾（EMI）測試：控制干擾源發射

傳導發射（CE）測試

傳導發射（CE）測試的核心目標是控制車載DC-DC產品通過電源線及信號線傳導的電磁噪聲，確保其射頻發射水平符合相關標準限值，以避免對車載電網造成污染。

電壓法

頻率范圍: 150kHz~108MHz

線纜長度: 20cm

測量方式: 正負極分別測量

適用對象: 電源端口

電流法

頻率范圍: 150kHz~245MHz

線纜長度: 170cm

測量方式: 距EUT 50mm/750mm

適用對象: 線束

輻射發射（RE）測試

輻射發射（RE）測試是評估車載DC-DC轉換器通過空間傳播的電磁能量強度的關鍵手段，其核心目標是量化車輛運行中產生的空間電磁干擾，確保不對車載接收機及其他電子系統造成干擾。

天線選擇需基于頻段特性：

雙錐天線因具備寬頻帶和全向輻射特性，適用于30-200MHz頻段的測試

對數周期天線適用于200MHz-1GHz頻段

喇叭天線則用于覆蓋1GHz以上高頻段

電磁抗擾度（EMS）測試：驗證設備抗干擾能力

輻射抗擾度（RS）與大電流注入（BCI）測試

輻射抗擾度（RS）與大電流注入（BCI）測試是車載電子設備電磁抗擾度驗證的核心手段，二者分別模擬空間電磁場與線束傳導干擾，形成互補的測試體系。

輻射抗擾度測試

依據ISO 11452-2標準

測試頻率范圍: 80MHz-18GHz

場強等級: 100V/m

大電流注入測試

依據ISO 11452-4標準

頻率范圍: 150kHz-400MHz

適用于驗證傳感器線束等部件的抗干擾能力

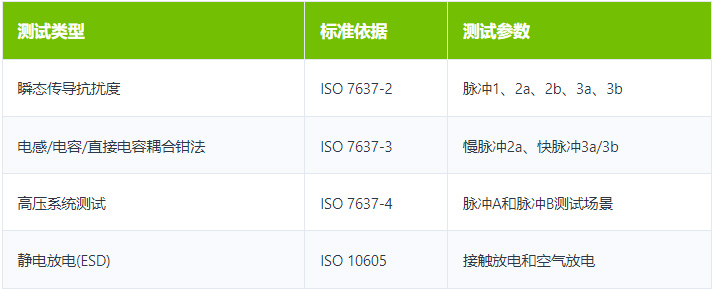

瞬態抗擾度與靜電放電（ESD）測試

汽車電源系統在運行過程中面臨多種瞬態干擾，如負載突降、點火噪聲及開關操作引發的快速瞬變等，這些干擾可能導致DC-DC轉換器輸出電壓波動、邏輯錯誤甚至功能失效，對系統穩定性構成顯著威脅。

結論與建議

車載DC-DC產品EMC測試的核心價值總結

車載DC-DC產品的EMC測試通過構建"EMC測試-產品可靠性-品牌競爭力"的邏輯閉環，形成從技術合規到市場價值轉化的完整鏈條，其核心價值體現在多維度的戰略支撐作用。

法規合規基礎

滿足CISPR 25、IEC 61000-6-3、GB/T 18655等國際及國內標準要求

產品可靠性

防止高壓系統電磁噪聲對低壓控制系統的干擾

技術發展

適應5G/C-V2X通信技術應用、新能源車高壓系統普及及智能網聯功能擴展

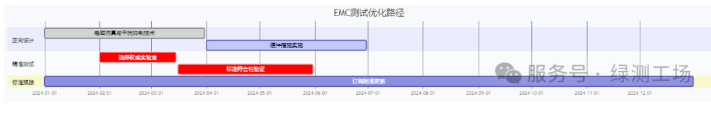

企業合規與技術優化建議

為確保車載DC-DC產品電磁兼容性（EMC）合規性與技術競爭力，建議企業采用"正向設計+精準測試"的系統化路徑。

正向設計

采用專業仿真工具（如CST、ANSYS HFSS等電磁仿真軟件）

展頻時鐘（SSCG）技術降低時鐘信號EMI峰值

屏蔽線纜、共模扼流圈（CMCC）、低通濾波器（LPF）等硬件措施

精準測試

優先選擇具備CNAS資質的權威實驗室

同步滿足國內標準（如GB/T 18655-2025）與國際主流標準

采用混響室測試法（ISO 11452-11）快速定位部件級干擾問題
