車載PDU產品電磁兼容性測試必要性分析報告

高質量電磁兼容性(EMC)測試體系構建與實施指南

摘要

車載PDU（高壓配電箱）作為新能源汽車電力分配系統的核心組件，其電磁兼容性（EMC）直接關系到整車安全性與可靠性。本文系統分析了EMC測試的必要性，包括法規合規要求、產品可靠性保障及市場準入需求，詳細對比了國內外最新標準體系（如CISPR 25:2021與GB/T 18655-2025），闡述了傳導發射、輻射發射、輻射抗擾度及大電流注入（BCI）等核心測試項目，并結合國際國內典型案例，提出了模塊化測試與設計優化策略，為PDU產品的EMC合規提供技術指導。

車載PDU、電磁兼容性、EMC測試、測試標準、市場準入

引言

車載PDU產品概述

車載高壓配電箱（PDU）是新能源汽車電力分配系統的核心組件，直接連接動力電池并承擔整車高壓電能的分配與管理功能，是構成整車高壓系統的關鍵部件之一。作為新能源汽車電力傳輸與分配的中樞，PDU需在高壓、大電流的嚴苛工作環境下持續運行，其技術特性決定了其在實現電能高效分配的同時，不可避免地面臨電磁干擾（EMI）的潛在風險。

電磁兼容性（EMC）測試定義

電磁兼容性（EMC）是指設備或系統在其電磁環境中能正常工作，且不對該環境中其他設備產生不能承受的電磁干擾的能力，具體表現為設備自身的抗干擾能力與不對其他設備造成過量干擾的雙重屬性。在汽車電子領域，EMC測試是確保電子零部件或整車在復雜電磁環境中正常運行（抗擾度）且不對其他設備或系統造成過度干擾（發射）的關鍵環節。

EMC測試的必要性分析

法規合規要求

車載PDU產品的上市銷售受到全球范圍內多層次法規體系的強制性約束。國際層面，CISPR 25規定了150 kHz至5925 MHz頻率范圍內的無線電騷擾限值；UN ECE R10作為適用范圍最廣的汽車電子EMC法規，需通過認證方可進入歐洲及超50個UNECE協約國市場。

國際標準

CISPR 25:2021（第5版）

ISO 11452系列

ISO 7637-4:2020

ECE R10.6

國內標準

GB/T 18655-2025

GB/T 21437.2-2025

GB/T 33014系列

市場準入

歐盟CE認證

美國FCC認證

中國CCC認證

產品可靠性與安全性

EMC測試通過對電磁干擾(EMI)和電磁抗擾度(EMS)的全面評估，可有效預防因電磁問題引發的行車安全事故。ISO 11452-4（大電流注入法）和ISO 7637-4（高壓瞬態抗擾度）標準的應用可驗證PDU在復雜電磁環境下的抗擾能力。

關鍵測試項目

ISO 11452-4（大電流注入法，BCI測試）

ISO 7637-4（高壓瞬態抗擾度）

市場準入與品牌聲譽

EMC測試是車載PDU產品進入全球市場的強制性門檻，未通過測試的產品將面臨市場準入受阻、銷售禁令甚至法律處罰的風險。

國內外EMC測試標準

國際標準體系

國際車載電磁兼容性(EMC)標準體系以國際無線電干擾特別委員會(CISPR)和國際標準化組織(ISO)發布的標準為核心，覆蓋電磁騷擾(EMI)和電磁抗擾度(EMS)測試要求。

CISPR 25:2021（第5版）主要更新

新增北斗導航衛星系統工作頻段1553-1569 MHz的測試要求

頻率范圍擴展至最高6 GHz

刪除傳統TEM Cell測試方法

新增測量不確定度評估要求

國內標準體系

國內車載PDU產品電磁兼容性測試標準體系呈現多層次、動態化發展特征，涵蓋國家標準與主要汽車OEM企業標準，且近年來針對新能源汽車高壓系統EMC管控的強化趨勢顯著。

EMC核心測試項目

電磁干擾(EMI)測試

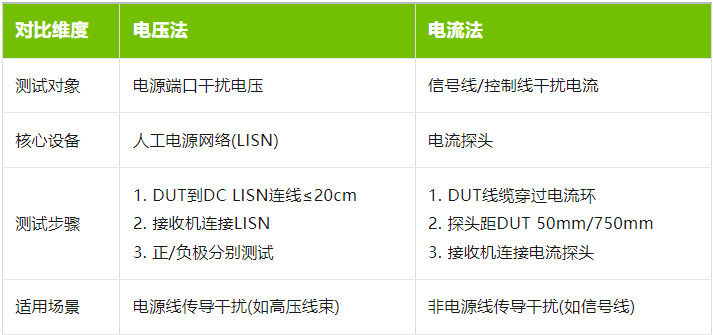

傳導發射測試

傳導發射測試主要檢測車載PDU通過高壓線束等導體向電源系統或其他線路傳導的電磁噪聲，其頻率范圍通常覆蓋150kHz至108MHz。

輻射發射測試

輻射發射測試是針對電子設備通過空間傳播的電磁波干擾進行量化評估的關鍵手段，其核心目標是控制高頻電磁泄漏以避免對周圍電子系統造成干擾。

電磁抗擾度(EMS)測試

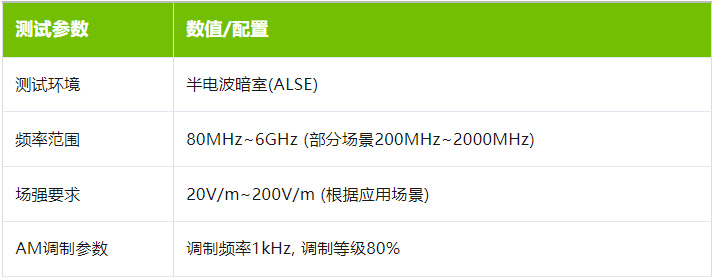

輻射抗擾度測試

輻射抗擾度測試旨在模擬車載環境中由雷達、5G通信、大功率無線電設備等產生的強電磁干擾，評估電源分配單元(PDU)在該環境下的抗干擾能力。

大電流注入(BCI)測試

大電流注入(BCI)測試是評估車載電子部件在射頻干擾環境下抗擾度的關鍵方法，主要針對線束耦合干擾對低壓控制信號的影響，需符合ISO 11452-4標準。

測試關鍵點

頻率范圍：0.1MHz~400MHz

注入電流等級：60mA-200mA

測試方法：通過電流注入鉗在連接PDU的特定線束上注入高頻電流

評估標準：觀察PDU工作狀態是否異常

主要測試設備與技術要求

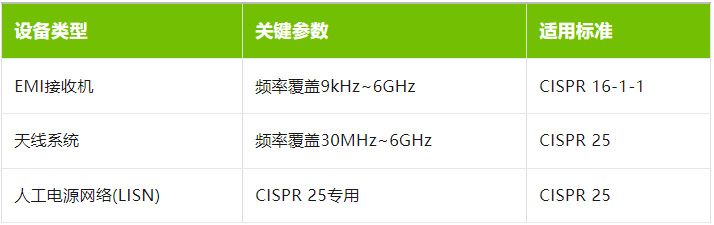

發射測試設備

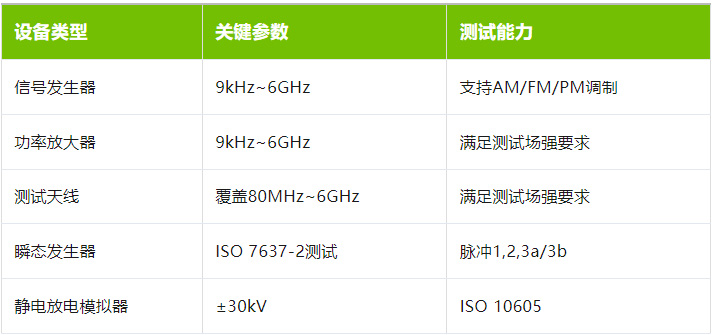

抗擾度測試設備

發射測試設備要求

EMI接收機需符合CISPR 16-1-1標準

天線系統需覆蓋30MHz~6GHz頻率范圍

高壓系統需使用專用高壓LISN

抗擾度測試設備要求

信號發生器需支持AM/FM/PM調制

功率放大器需滿足200V/m場強要求

瞬態發生器需支持ISO 7637-2標準

典型案例分析

國際召回案例

國內合規案例

高頻干擾控制不足問題

某激光雷達在150MHz頻段的發射值初始為38dBμA/m，超出CISPR 25 Class 3要求

某超聲波傳感器在200MHz頻段受大電流注入(BCI)干擾時出現50ms誤報脈沖

整改措施

添加鐵氧體磁環后輻射值降至27dBμA/m

ECU端添加TVS二極管后誤報率降至0.2%

PCB地平面分割并添加共模電感

市場準入要求

國際市場

國內市場

CCC認證要求

依據GB/T 18655-2025

新能源汽車需額外通過NESTA 2025電磁安全驗證

新能源汽車專項要求

高壓系統需通過雷電效應安全驗證

整車電磁抗擾度需達到Level 3等級

結論與建議

結論

電磁兼容性(EMC)測試是車載PDU產品實現合規上市與保障整車安全的關鍵環節，其必要性貫穿于產品全生命周期，對法規遵從、市場準入及安全性保障具有不可替代的作用。

建議

建立EMC測試數據庫

構建覆蓋產品全生命周期的EMC測試數據庫，整合設計參數、測試數據及整改方案。

與第三方實驗室合作

與具備CNAS認可或ISO/IEC 17025認證資質的第三方實驗室建立長期合作。

跟蹤標準更新

持續關注國際標準的動態演進，重點包括CISPR 25、FCC Part 15等規范。
