在物聯網開發與STM32 嵌入式應用實踐中，RGB 燈是實現可視化交互、狀態指示的常用外設，而機智云 Gokit3 開發板作為物聯網開發的經典硬件平臺，其板載的 RGB 燈憑借 P9813 專用驅動芯片具備靈活的色彩控制能力。

本文聚焦Gokit3 開發板（MCU 模式，主控 STM32F103C8T6），以 HAL 庫為開發基礎，從 P9813 驅動芯片的工作原理入手，系統講解 RGB 燈的硬件特性，并完整解析 RGB 燈 HAL 庫驅動的移植過程，同時通過紅綠藍顏色輪詢的功能實現，讓開發者直觀掌握 RGB 燈的驅動開發與實際應用，文末還將附上本文涉及的源碼、原理圖等全套資料鏈接，助力快速上手開發。

01RGB和P9813驅動芯片原理

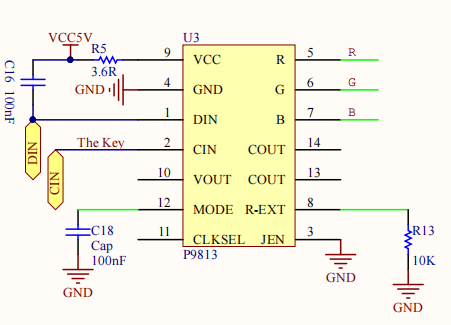

在Gokit3 的原理圖中，RGB 燈的驅動核心是P9813 芯片（圖中 U3），它是一款單總線控制的 RGB 全彩 LED 驅動芯片，專門用于簡化 RGB 燈的硬件控制 —— 僅需 2 根控制信號線，即可實現 RGB 顏色的精準調節。

引腳介紹：

9腳（VCC）接VCC5V+R5（3.6Ω電阻）芯片電源輸入（5V供電），R5是限流電阻，避免電源沖擊

4腳（GND）接GND芯片接地引腳，保證電源回路

1腳（DIN）接“DIN”接口（對應STM32PB9）串行數據輸入引腳：接收STM32發送的顏色控制數據（對應STM32中PB9）

2腳（CIN）接“TheKey”接口（對應STM32PB8）時鐘輸入引腳：接收STM32發送的同步時鐘信號（對應STM32中PB8）

5腳（R）、6腳（G）、7腳（B）接RGB燈的紅、綠、藍通道直接驅動RGB燈的三個顏色通道，輸出對應亮度的電流

14腳（COUT）、13腳（VOUT）懸空（未連接）級聯輸出引腳：用于多顆P9813串聯控制（Gokit3僅用1顆，故未使用）

12腳（MODE）接C18（100nF電容）→GND模式選擇引腳：通過電容下拉至GND，配置為“單線模式”（Gokit3用的單總線通信）

11腳（CLKSEL）接C18（100nF電容）→GND時鐘模式選擇引腳：電容下拉配置為“外部時鐘模式”（時鐘由STM32的PB8提供）

3腳（JEN）接R13（10KΩ電阻）→GND使能引腳：下拉至GND表示“使能芯片工作”（默認處于工作狀態）

10腳（VOUT）懸空（未連接）級聯電源輸出（同VCC，級聯時給下一顆芯片供電）

1、單總線通信,僅需2根線（時鐘SCL+數據SDA）即可控制，無需復雜硬件（如SPI/I2C）PB8=SCL、PB9=SDA，無外設初始化

2、24位顏色控制,紅（R）、綠（G）、藍（B）各分配8位數據，亮度范圍0~255R_MAX/G_MAX/B_MAX=255

3、內置反碼校驗,顏色數據高2位需傳輸反碼，

4、幀格式固定通信必須以“起始幀+數據幀+重復幀”完成

5、5V電壓兼容適配Gokit3的5V供電，無需額外電平轉換源碼無電平轉換邏輯

02Gokit3 板載的RGB 燈

1.Gokit3 板載 RGB 燈由 P9813 驅動芯片全彩 LED 驅動芯片控制，核心特性：

通信：僅需（原理圖上的SCL連PB8）+ （原理圖上的SDA連PB9）2 根線即可控制顏色

顏色編碼：24 位顏色數據（R/G/B 各 8 位，亮度范圍 0~255）

通信規則：

先發送32 個 0 作為起始幀，再發送 32 位顏色數據（含標志位 + 反碼 + RGB 值），最后重復發送顏色數據確保生效

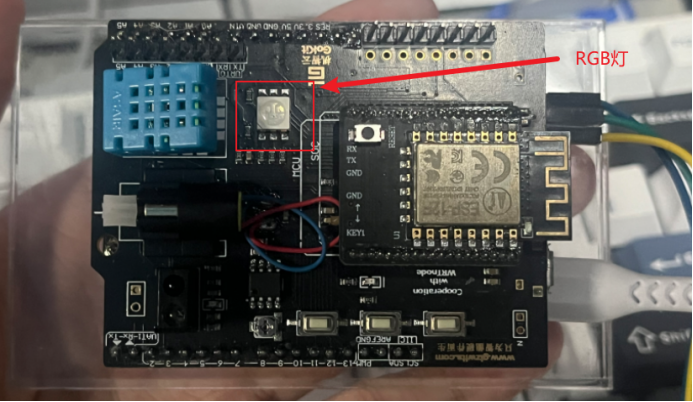

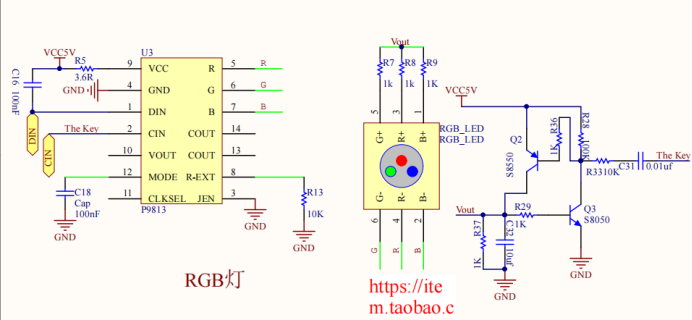

03原理圖及實物圖

2、GPIO硬件配置（MCU 模式）

PA0：RGB 燈總開關，高電平使能（源碼中l(wèi)edRgbControl函數首行置高 PA0）

PB8/PB9：推挽輸出模式，通過高低電平模擬 P9813 通信時序，無需硬件 SPI/I2C

04Gokit3的RGB燈源碼移植

本次使用的驅動文件為hal_rgb_led.h和hal_rgb_led.c這兩個RGB的驅動文件

頭文件：hal_rgb_led.h（宏定義 + 函數聲明）

源文件：hal_rgb_led.c（核心功能實現）

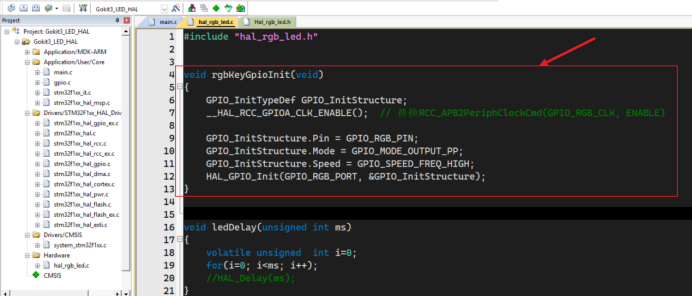

（1）PA0 初始化函數：rgbKeyGpioInit

void rgbKeyGpioInit(void)

解析：實現PA0 推挽輸出配置，為了兼容2.2

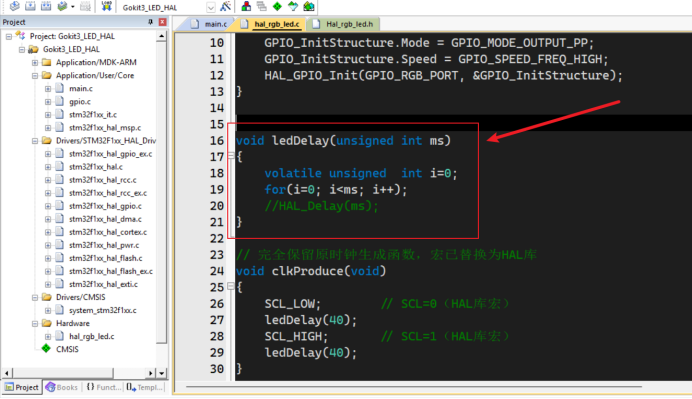

（2）延時函數：ledDelay

解析：給P9813 通信時序延時作用

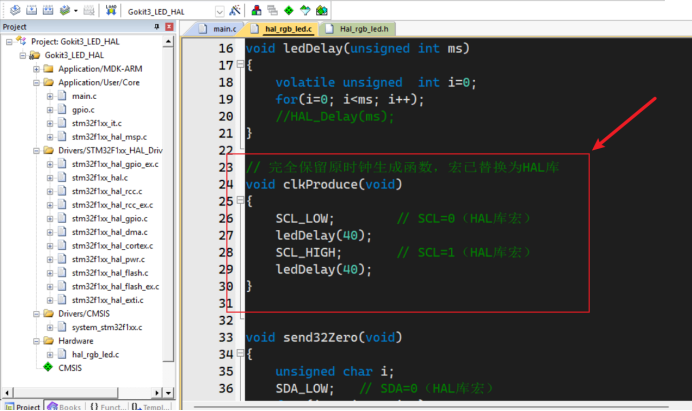

（3）時鐘生成函數：clkProduce

解析：P9813 核心時序函數，通過拉低 / 拉高 PB8 生成時鐘信號，延時 40 個空循環保證時序滿足 P9813 要求。

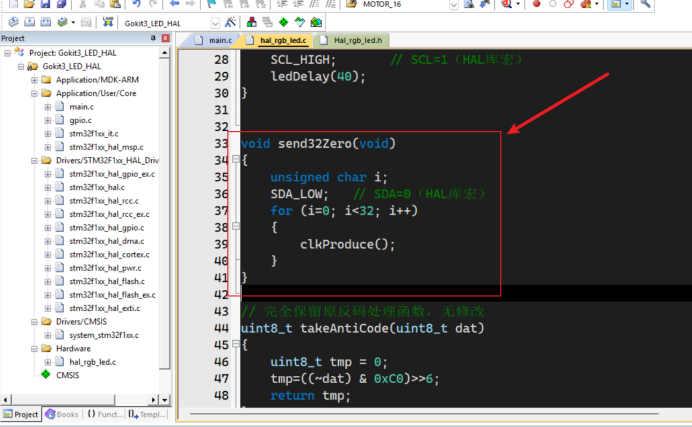

（4）起始幀發送函數：send32Zero

解析：P9813 通信必須以 32 個 0 作為起始幀，此函數通過循環生成 32 個時鐘，且 SDA 始終為低，完成起始幀發送。

（5）反碼處理函數：takeAntiCode

解析：P9813 協議要求顏色數據高 2 位需傳輸反碼，此函數提取 R/G/B 值的高 2 位并取反，是官方驅動的核心協議適配邏輯。

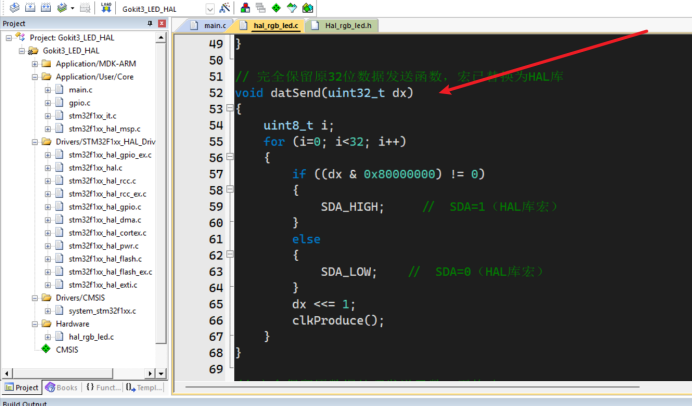

（6）32 位數據發送函數：datSend

解析：按P9813 ，逐位發送 32 位顏色數據，每發送 1 位生成 1 個時鐘信號，是數據傳輸?shù)暮诵暮瘮?shù)。

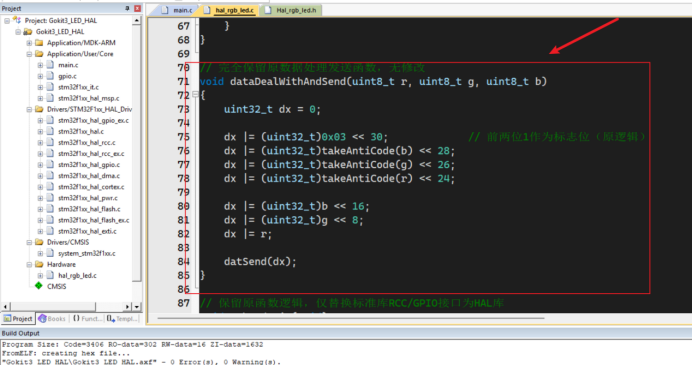

（7）數據處理函數：dataDealWithAndSend

解析：將R/G/B 值組裝為 P9813 要求的 32 位數據格式（標志位 + 反碼 + 顏色數據），再調用datSend發送。

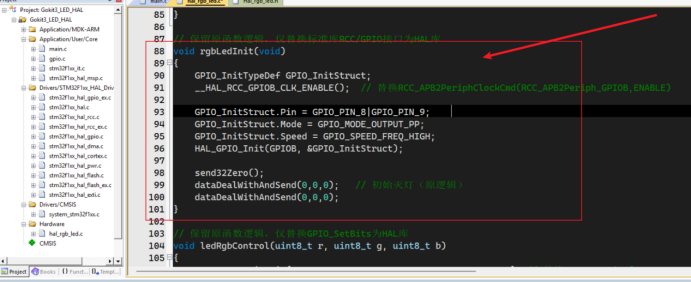

（8）RGB 初始化函數：rgbLedInit

解析：初始化PB8/PB9 為推挽輸出，發送起始幀并將 RGB 燈初始化為滅燈狀態，是驅動使用前必須調用的初始化函數。

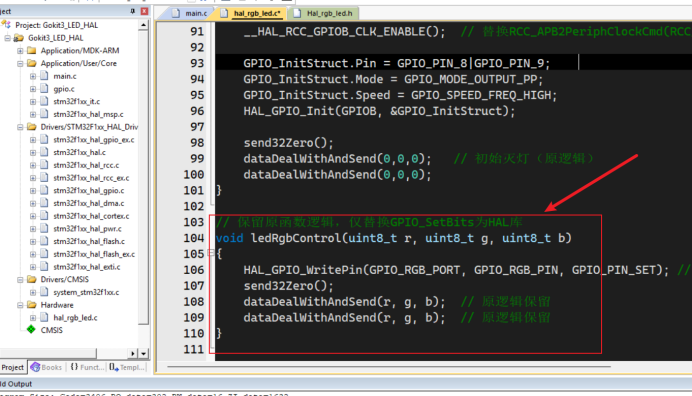

（9）顏色控制函數：ledRgbControl

解析：對外提供的核心調用函數，參數為R/G/B 亮度值（0~255），調用：如果向亮什么顏色的燈就可以調用這個函數實現RGB亮燈，一個顏色的燈有255種亮度，三個顏色的燈組合起來可以實現任何顏色的亮燈。

05實現RGB幾個顏色燈輪轉效果（驅動移植）

整體過程：添加兩個RGB驅動文件---- 工程配置好---- 調用RGB初始化函數----調用亮燈控制函數實現亮燈----- 使用delay實現簡單幾個顏色輪轉。

1、驅動文件添加

將hal_rgb_led.h放入工程Inc文件夾，hal_rgb_led.c放入Src文件夾；

在Keil 中添加hal_rgb_led.c到工程，并配置頭文件路徑（確保#include"hal_rgb_led.h"不報錯）。

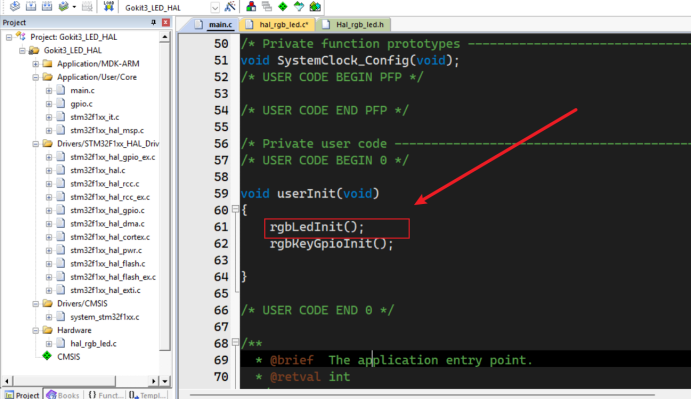

2、初始化調用

調用：rgbLedInit();實現初始化

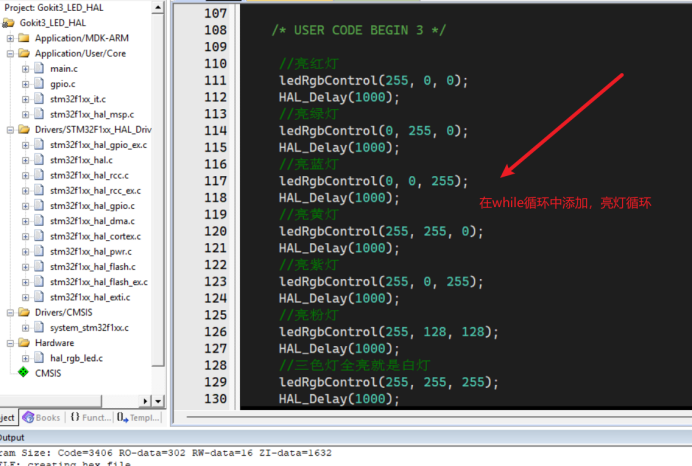

3、調用RGB亮燈函數，實現任何顏色的亮燈（需要顏色組合）

以下各種顏色為例，實現亮燈循環。

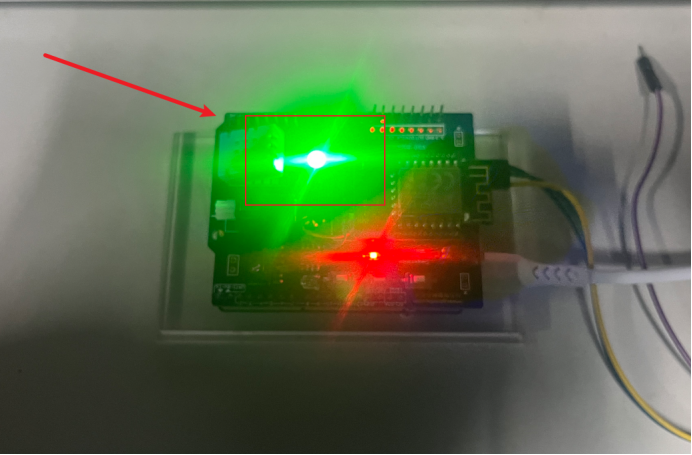

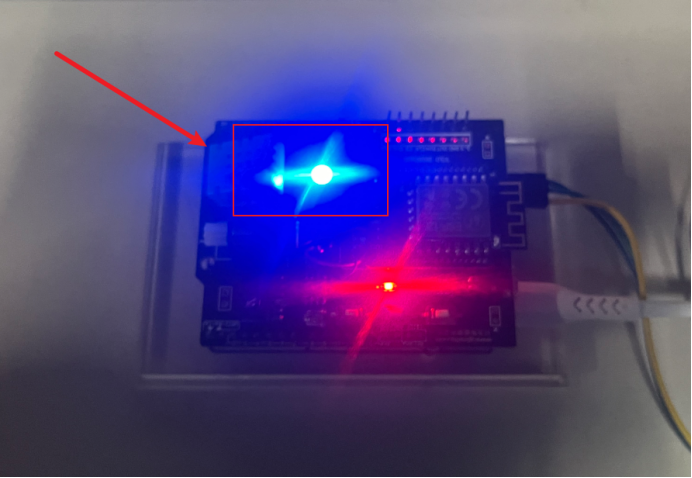

編譯燒錄，觀察現象，可以看到RGB燈成功驅動起來了。

本文從RGB燈的應用場景與硬件基礎出發，深入剖析了板載P9813驅動芯片的工作原理，完整呈現了HAL庫驅動的移植流程，并通過紅綠藍顏色輪詢的實例實現，為開發者提供了從理論到實踐的全流程指導，助力大家快速掌握物聯網開發中RGB燈這一常用外設的驅動開發與應用技巧。
