在追求極致緊湊設計與高性價比的迷你手持風扇市場，一顆高度集成的核心驅動芯片往往是決定產品競爭力的關鍵。作為專注于電機驅動領域的小風扇方案商，深圳市其利天下技術開發有限公司，基于對市場需求的深刻洞察，推出高性能、高集成度的小風扇芯片方案。該方案將鋰電池充電管理、三檔升壓驅動、智能電量指示及按鍵邏輯集成于單一芯片，為客戶提供精簡、可靠、易于開發的完整小風扇驅動方案。

一、方案核心功能說明

其利天下高集成芯片方案，旨在以最簡化的外圍電路，實現功能豐富且穩定的三檔調速小風扇產品。

• 智能供電與充電管理：
  • 支持3.7V鋰電池與USB 5V（Type-C接口）雙供電方式。
  • 集成線性充電管理，充電電流可達800mA，并配備智能指示燈：充電中慢閃，充滿后常亮。
  • 具備完善的放電保護，當電池電壓低于3.4V時指示燈快閃提示，低于3.1V時自動切斷風扇供電，有效保護電池壽命。
• 簡潔精準的三檔調速控制：
  • 通過單顆輕觸按鍵循環控制：一鍵開機（1檔），二鍵切換（2檔），三鍵切換（3檔），四鍵關機，邏輯清晰，操作簡便。
  • 芯片內部集成高效升壓電路，可精準輸出三檔驅動電壓（例如：5.2V, 7.5V, 9.5V），直接驅動9V風扇電機，實現明顯差異化的三檔風量。
• 低功耗設計與可靠運行：
  • 待機（關機）狀態下靜態電流極低，顯著延長電池待機時間。
  • 芯片工作電壓范圍寬，電氣特性穩定，能在-20℃至85℃的環境溫度下可靠工作，滿足各類應用場景需求。

二、方案優勢與電氣特性

作為成熟的小風扇方案商，其利天下的方案不僅提供芯片，更確保整個系統在性能、成本和可靠性上達到最優平衡。

核心電氣參數（典型值）：

| 參數|符號|典型值|單位|條件|

| :--- | :--- | :--- | :--- | :--- |

|工作電壓| VDD | 3.0V - 5.0V | V | 兼容鋰電池放電范圍|

|靜態電流| ISTB | < 10 | uA | 低功耗待機?|

|驅動電流| IOL/IOH | ±8 | mA | 足夠驅動指示燈及外圍電路|

|工作溫度| TA | -20 ~ +85 | ℃ | 工業級寬溫范圍|

方案核心優勢：

1. 高集成，降成本：一顆芯片替代了MCU、充電IC、升壓IC等多個分立器件，極大簡化PCB布局，降低BOM成本與生產成本。
2. 開發簡易，上市快：提供標準的SOP-8封裝與經過驗證的參考電路圖，大幅降低小風扇方案開發難度，加速產品上市周期。
3. 性能穩定，保護全：內置的充電管理與電壓監測功能，為鋰電池提供了基礎保護，提升了整機安全性與可靠性。

三、完整的交付與技術支持

其利天下提供的不僅是芯片，更是一套立即可用的小風扇驅動方案。我們?yōu)榭蛻籼峁?/p>

• 完整的參考設計包：包括芯片數據手冊、詳細的電路原理圖、PCB布局建議及物料清單。
• 靈活的方案定制：可根據客戶的具體需求，對輸出電壓檔位、指示燈邏輯、按鍵功能等進行調整。
• 專業的技術支持：從方案選型、調試優化到量產測試，我們的工程師團隊提供全程支持，確保您的小風扇方案開發過程順利無阻。

四、典型應用場景

此高集成芯片方案是以下產品的理想選擇：

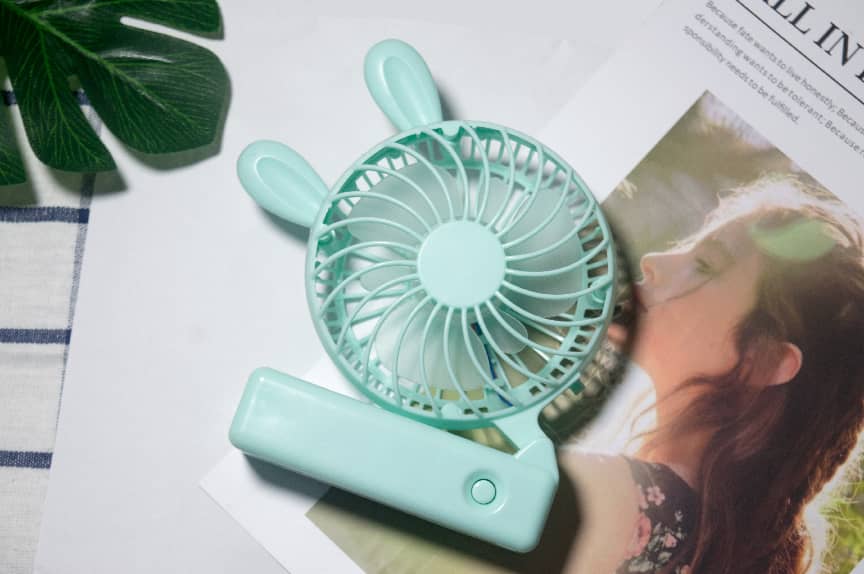

• 超迷你手持風扇
• 掛脖風扇基礎款
• 桌面USB小風扇
• 化妝噴霧儀風扇模組
• 其他需要緊湊型三檔調速風扇的消費電子產品
