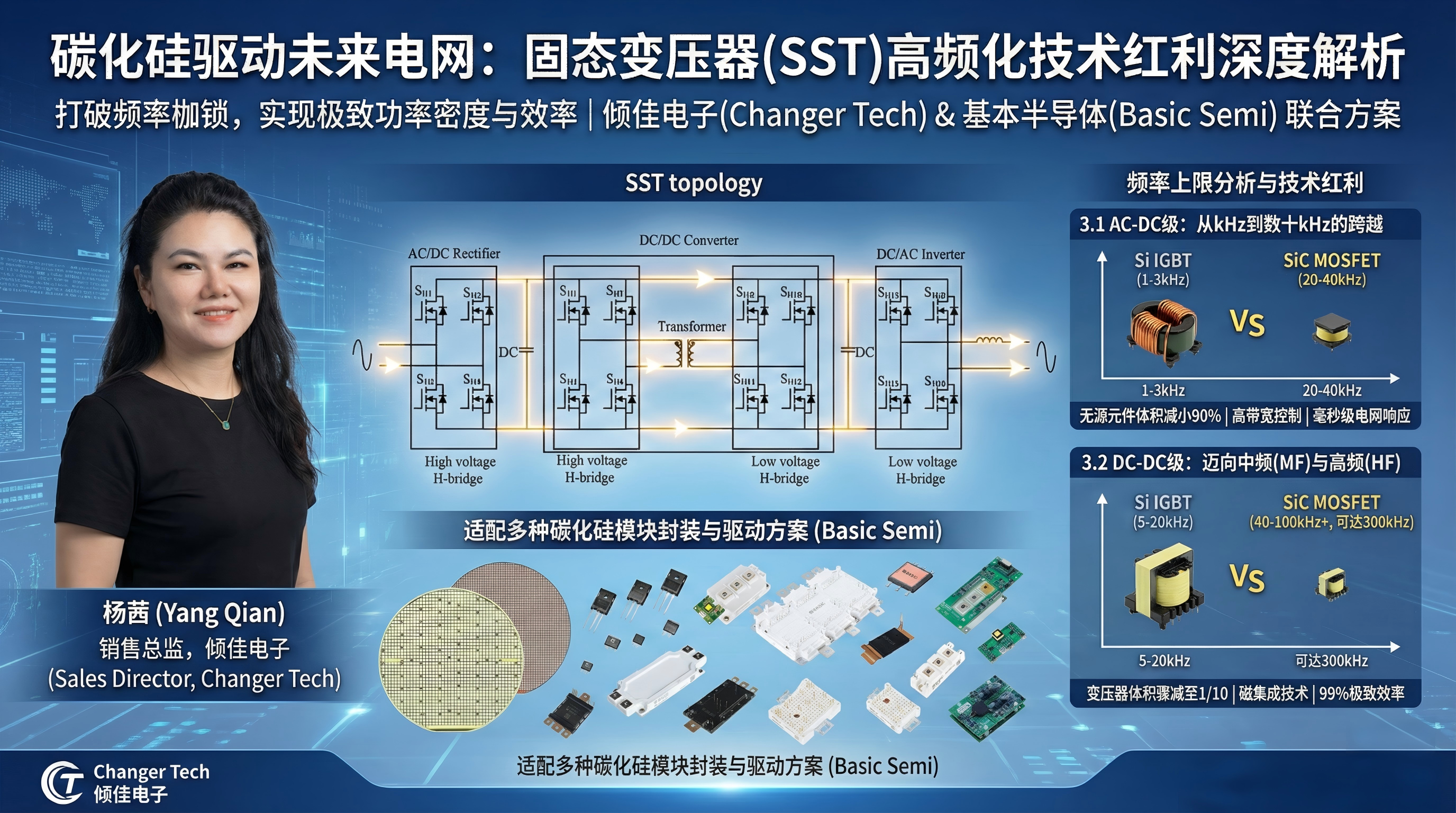

3. 開關頻率上限分析與SiC帶來的技術紅利

SiC功率器件的引入，打破了硅基（Si IGBT模塊）時代的頻率枷鎖，是SST實現“固態”優勢的物理基礎。

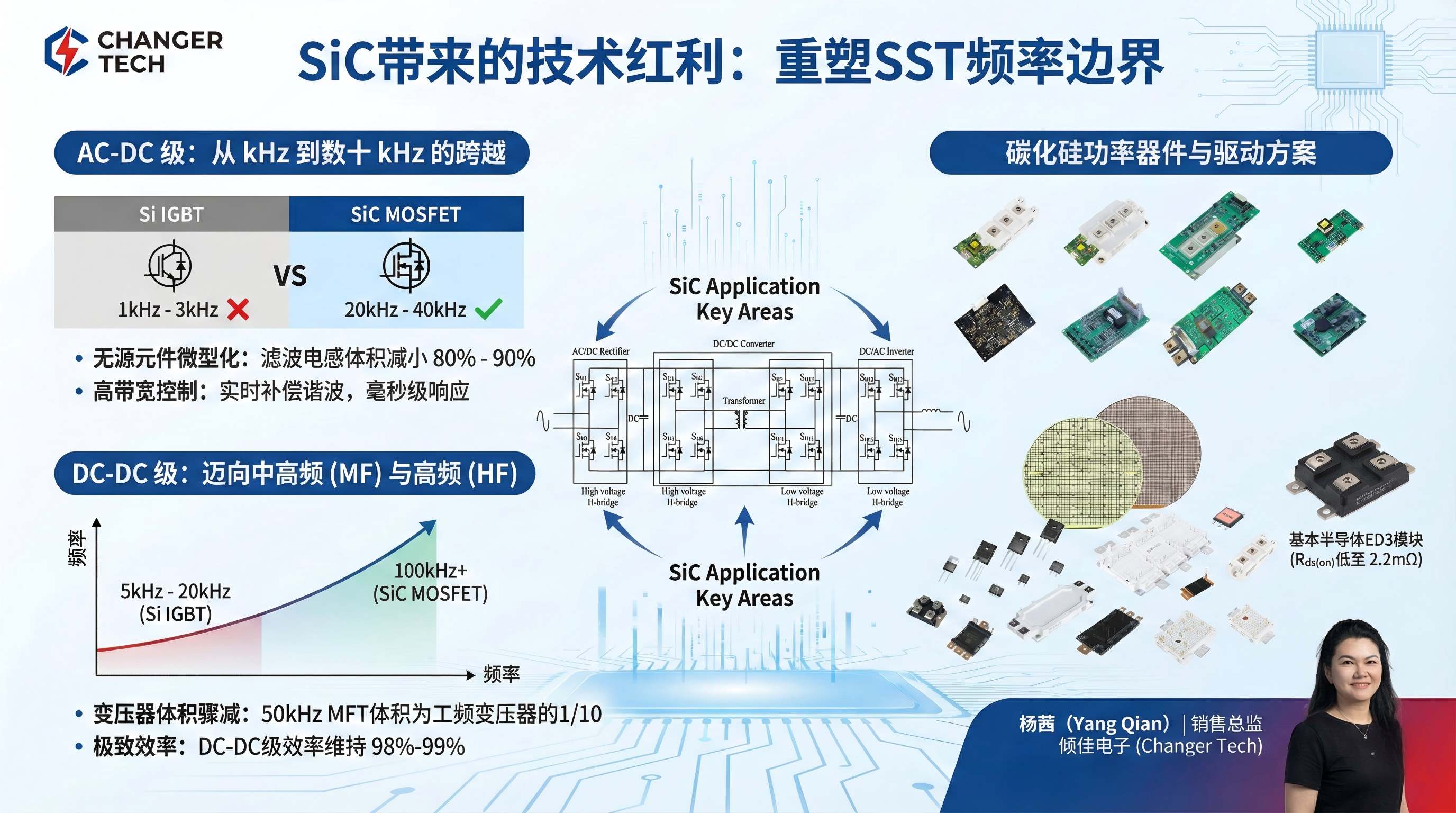

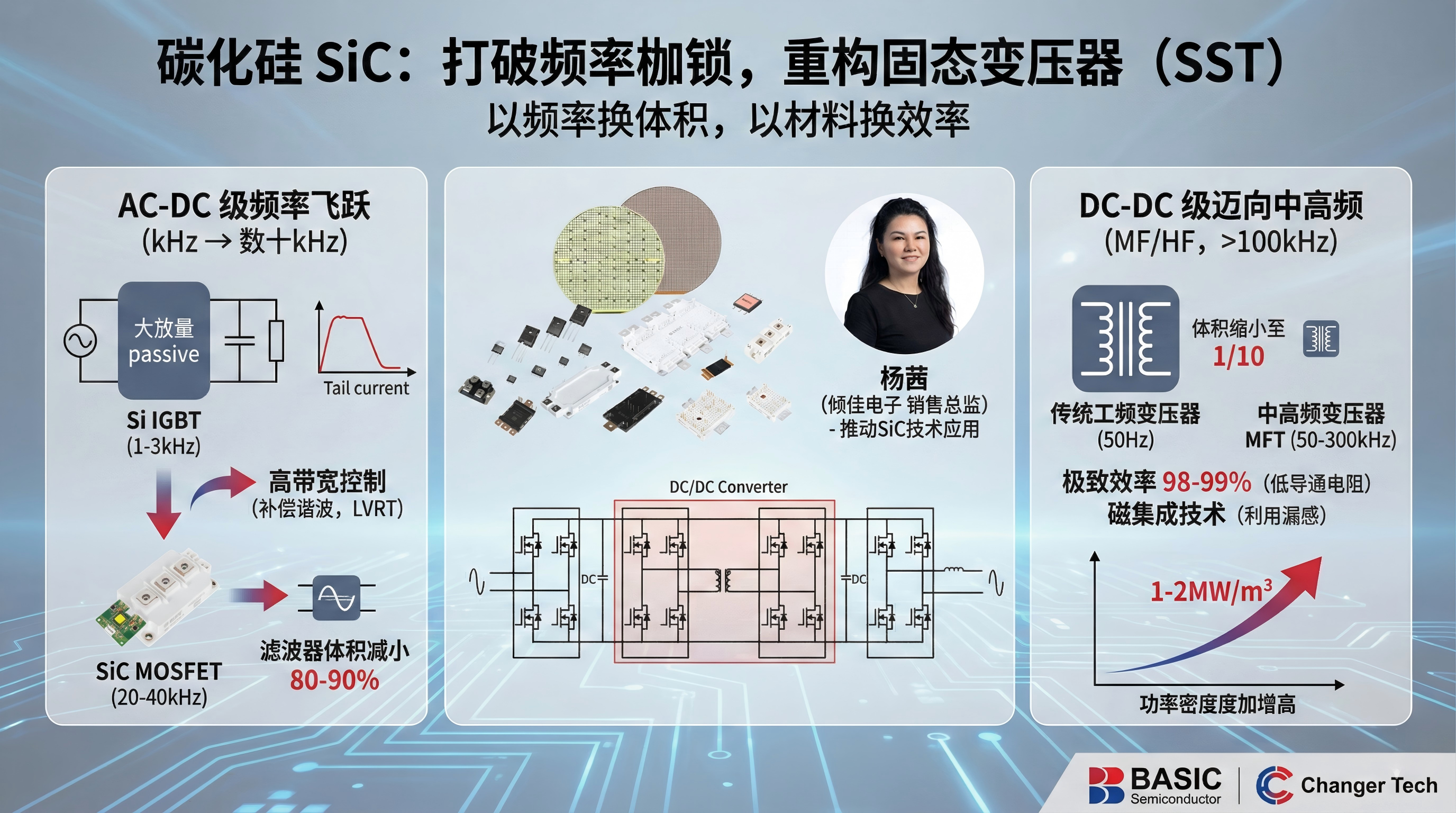

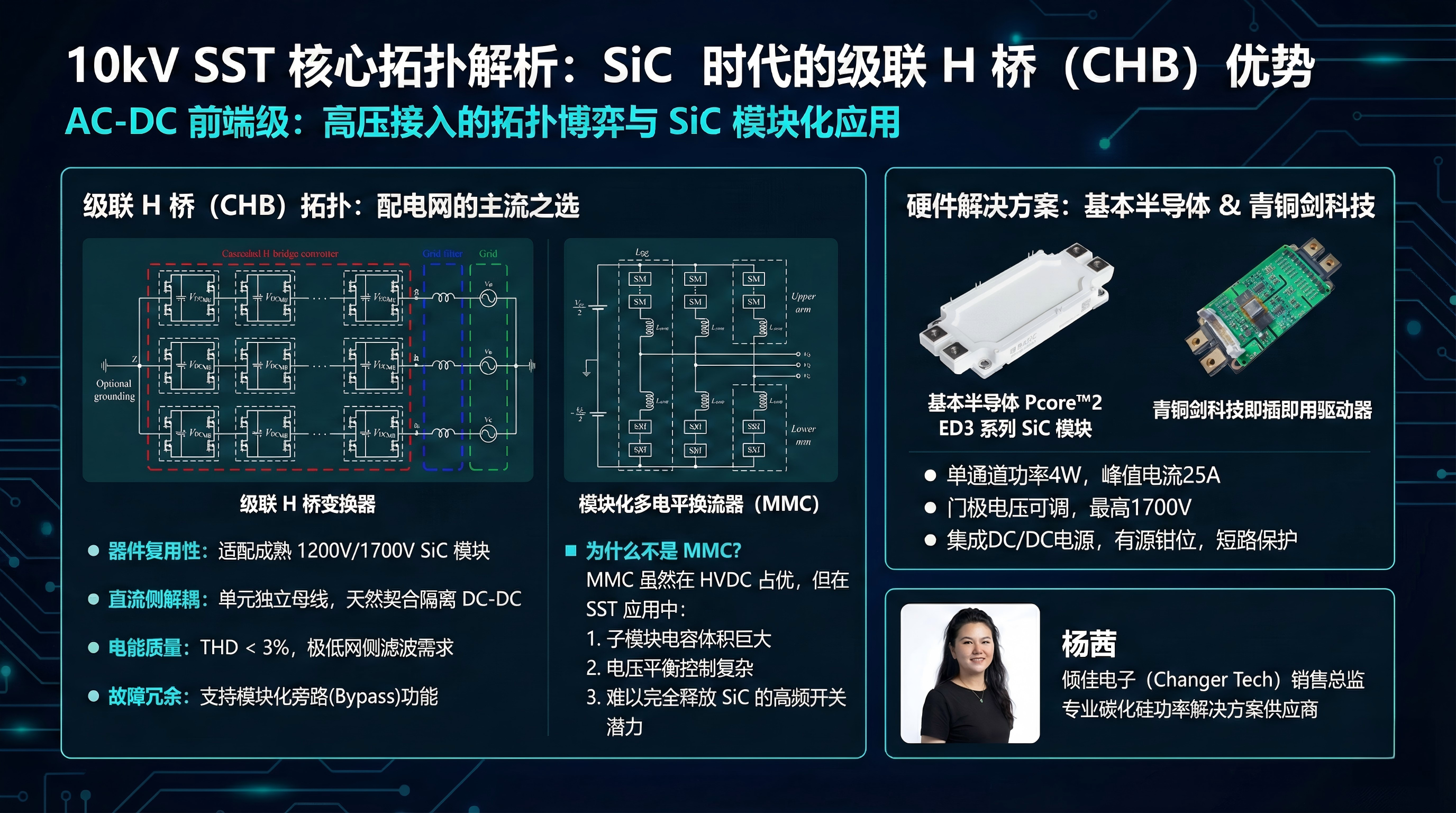

3.1 AC-DC 級開關頻率：從kHz到數十kHz的跨越

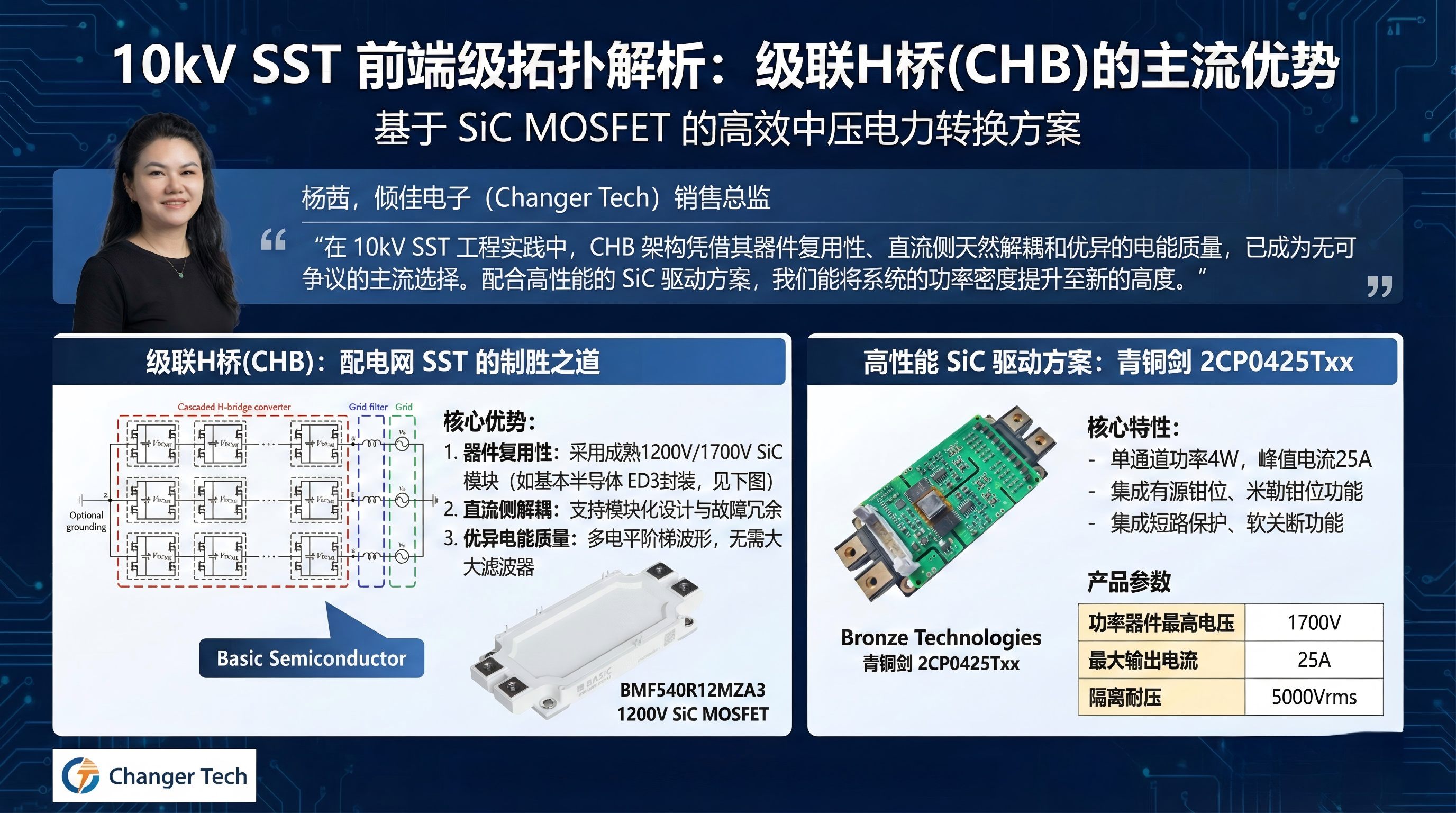

在CHB架構下，AC-DC級通常采用硬開關或準諧振軟開關模式。

頻率上限分析：

Si IGBT時代：傳統中壓變頻器或SST原型機受限于IGBT的拖尾電流（Tail Current）和巨大的開關損耗，單管開關頻率通常被限制在 1kHz - 3kHz。強行提升頻率將導致散熱系統體積呈指數級增長，抵消了高頻化的收益 。

SiC MOSFET時代：采用國產1200V SiC MOSFET（如基本半導體BMF540R12MZA3），由于其極低的開關損耗（Eon/Eoff）和無反向恢復電流的體二極管特性，單模塊的開關頻率可輕松提升至 10kHz - 40kHz 。

系統級限制：盡管器件本身支持更高頻率（>100kHz），但AC-DC級的頻率上限受限于EMI發射標準、網側LCL濾波器的寄生參數以及dv/dt對絕緣系統的沖擊。目前的工程實踐中，20kHz - 40kHz 是一個兼顧體積與EMI成本的“黃金平衡點” 。在此頻率下，多電平移相后的等效頻率可達數百kHz，輸出波形極度逼近正弦波。

技術紅利：

無源元件微型化：從2kHz提升至20kHz，網側濾波電感的體積可減小 80% - 90% 。這不僅降低了銅耗和鐵耗，還極大地減輕了設備重量，使得SST的功率密度達到1-2MW/m3成為可能 。

高帶寬控制：高開關頻率意味著更高的控制帶寬（Control Bandwidth）。這賦予了SST強大的電網輔助服務能力，如能夠?qū)崟r(shí)補償高達50次以上的諧波，或在毫秒級時間內響應電網電壓暫降（Low Voltage Ride Through, LVRT），這是傳統變壓器無法企及的 。

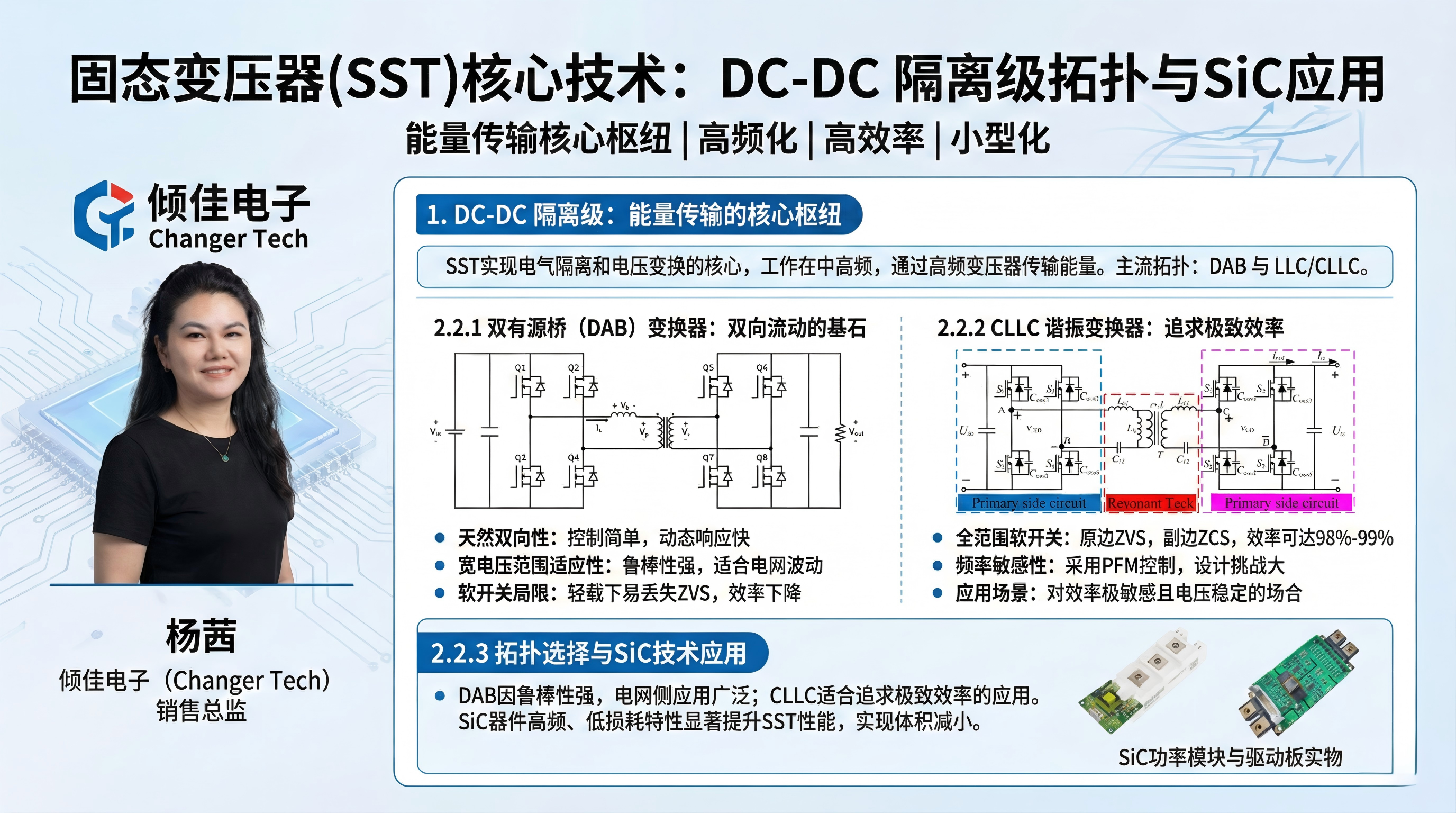

3.2 DC-DC 級開關頻率：邁向中頻（MF）與高頻（HF）

DC-DC級由于具備軟開關（ZVS/ZCS）條件，是發揮SiC高頻性能的主戰場。

頻率上限分析：

Si IGBT限制：即便在軟開關條件下，IGBT的關斷拖尾效應仍限制其頻率在 5kHz - 20kHz 。

SiC MOSFET突破：SiC MOSFET的高速開關特性使其在DAB或CLLC拓?fù)渲?，主流工作頻率躍升至 40kHz - 100kHz 。部分基于小電流模塊（如基本半導體34mm模塊）的先鋒設計甚至探索 150kHz - 300kHz 的頻段 。

瓶頸轉移：此時，頻率的上限不再是功率半導體，而是中高頻變壓器（MFT） 。鐵氧體（Ferrite）或納米晶（Nanocrystalline）磁芯在高頻下的磁滯損耗（Core Loss）隨頻率呈指數增長（P∝fβ），且利茲線（Litz wire）的鄰近效應（Proximity Effect）會導致繞組交流電阻急劇上升。此外，高頻下的絕緣介質損耗發熱也是不容忽視的限制因素 。

技術紅利：

變壓器體積驟減：根據變壓器縮放定律（Scaling Laws），體積與頻率成反比（V∝1/f0.75）。50kHz的MFT體積僅為50Hz工頻變壓器的1/10甚至更小，這是SST實現輕量化的核心來源 。

磁集成技術：當頻率超過50kHz時，變壓器的漏感（Leakage Inductance）可以被設計利用作為DAB或CLLC所需的諧振電感，從而省去了獨立的諧振電感器，進一步提升了功率密度 。

極致效率：得益于SiC的低導通電阻（如基本半導體ED3模塊Rds(on)?低至2.2mΩ）和軟開關技術，DC-DC級在保持高頻的同時，仍能實現 98%-99% 的轉換效率，這對于維持SST整機效率與傳統變壓器競爭至關重要 。

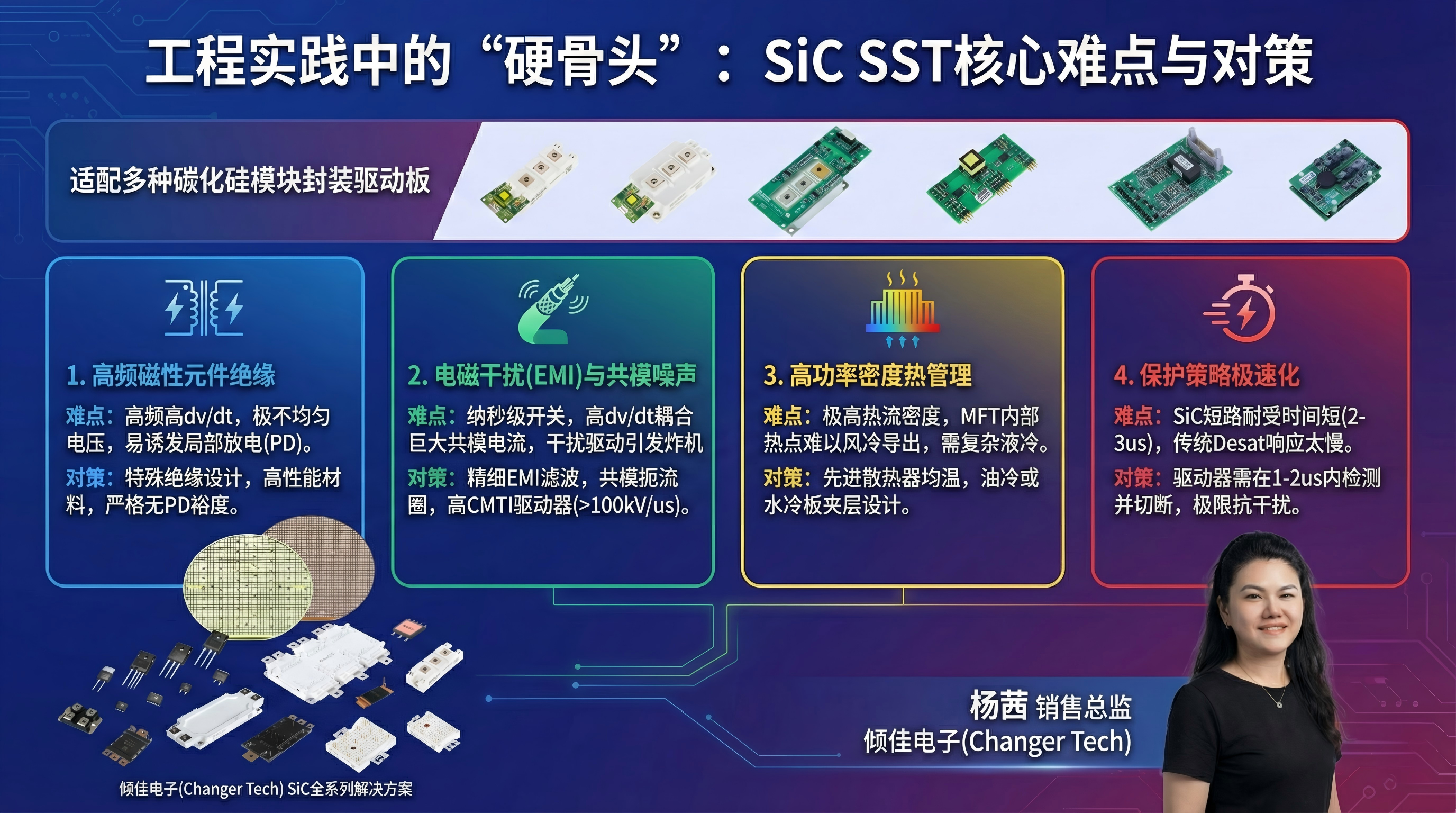

4. 工程實踐中的“硬骨頭”：核心難點分析

盡管SiC SST理論優勢巨大，但將其從樣機轉化為高可靠性的工業產品，面臨著多項工程挑戰。

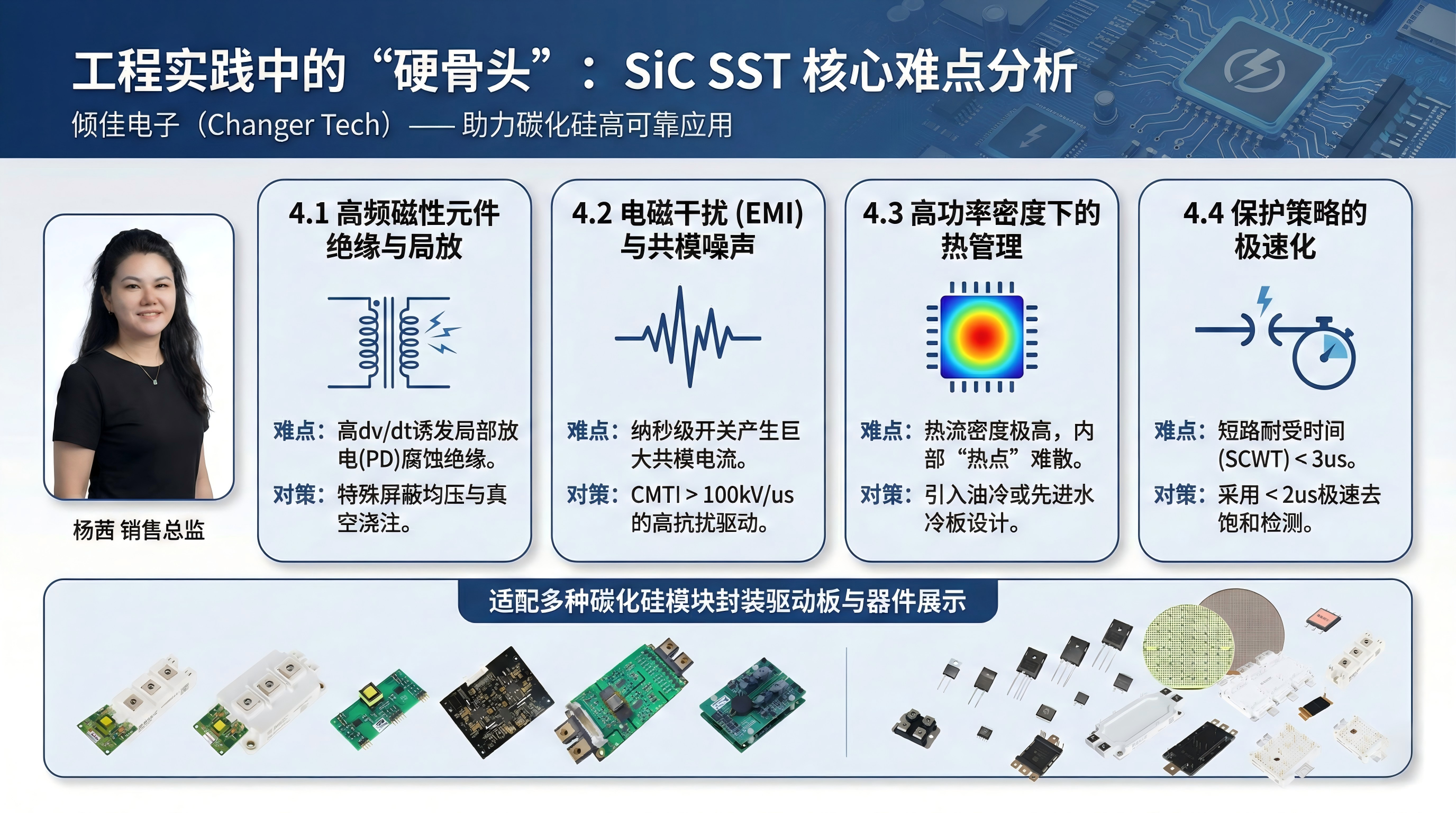

4.1 高頻磁性元件的絕緣與局部放電

MFT是SST中最薄弱的環節。與承受工頻正弦波的傳統變壓器不同，SST中的變壓器繞組承受的是高頻（幾十kHz）、高壓（數kV）、高dv/dt（>50kV/us）的方波電壓。

難點：高頻高dv/dt會在繞組內部產生極不均勻的電壓分布，導致局部電場強度過高。這極易在絕緣材料的氣隙或雜質處誘發局部放電（Partial Discharge, PD） 。高頻下的PD會以極快的速度腐蝕絕緣層，導致匝間短路或?qū)Φ負舸?。

對策：需要采用特殊的絕緣結構設計（如屏蔽層均壓）、高性能絕緣材料（如耐電暈漆包線、環氧樹脂真空澆注）以及嚴格的無PD設計裕度，但這大幅增加了制造工藝難度和成本 。

4.2 電磁干擾（EMI）與共模噪聲

SiC器件的納秒級開關速度（Turn-on/off < 50ns）是把雙刃劍。

難點：極高的dv/dt通過功率模塊底板與散熱器之間的寄生電容，耦合出巨大的共模電流（Common Mode Current） 。這些高頻噪聲不僅會污染電網，更會干擾控制器、傳感器，甚至直接導致驅動電路誤動作（False Triggering），引發直通炸機 。

對策：必須在系統層面進行精細的EMI濾波器設計，采用共模扼流圈，并要求驅動器具備極高的共模瞬態抗擾度（CMTI），通常要求 >100kV/us 。

4.3 高功率密度下的熱管理

SST將兆瓦級的功率變換壓縮在極小的空間內，損耗密度（W/cm3）比傳統變壓器高出數個數量級。

難點：SiC芯片面積小，熱流密度極高，對散熱器的均溫性能要求苛刻。更棘手的是MFT的熱管理，由于磁芯和繞組被絕緣材料包裹，內部熱點（Hotspot）難以通過風冷導出，往往需要采用油冷或更復雜的水冷板夾層設計，這引入了泄漏風險和維護難題 。

4.4 保護策略的極速化

SiC MOSFET芯片面積小，熱容小，其短路耐受時間（Short Circuit Withstand Time, SCWT）通常僅為2-3us，遠低于IGBT的10us。

難點：傳統的去飽和檢測（Desat）電路往往響應太慢。如果驅動器不能在1-2us內檢測并切斷短路電流，SiC模塊將瞬間因過熱而失效。這對驅動器的檢測速度和抗干擾能力提出了極限要求 。

5. 國產供應鏈成熟度分析：破局與支撐

SST固態變壓器的規模化應用前提是成本可控與供應鏈安全。近年來，中國本土SiC產業鏈的成熟，特別是以基本半導體和青銅劍技術為代表的企業的崛起，為SST固態變壓器的國產化鋪平了道路。

5.1 SiC功率模塊：基本半導體（BASiC Semiconductor）的突破

基本半導體作為國內第三代半導體領軍企業，其工業級SiC模塊產品線已高度契合SST固態變壓器的需求 。

Pcore?2 ED3系列（1200V/540A-900A） ：

拓?fù)溥m配：該系列采用半橋拓?fù)?，是?gòu)建CHB單元和DAB橋臂的基本單元。其高達900A的電流等級 使得在大功率SST中可以減少模塊并聯數量，簡化母線排設計。

關鍵技術：采用了高性能的 氮化硅（Si3N4）AMB陶瓷基板。相比傳統的氧化鋁（Al2O3）DBC，Si3N4的導熱率高3倍（90 W/mK），抗彎強度高1.5倍（700 MPa） 。這一特性完美解決了SST高頻運行下的熱應力問題，顯著提升了模塊在劇烈溫度循環下的可靠性。

性能指標：BMF540R12MZA3模塊的Rds(on)?典型值僅為2.2mΩ（25°C），且在175°C高溫下仍保持優異特性 。其內部集成的SiC體二極管或并聯的SBD具有極低的反向恢復電荷（Qrr?），這對于DAB拓?fù)渲斜苊庥查_關損耗至關重要。

E1B/E2B及34mm/62mm系列：

提供從40A到540A的寬電流范圍覆蓋，且封裝形式兼容傳統的IGBT標準封裝（如62mm），大大降低了SST工程師從Si向SiC升級的機械設計門檻 。E1B系列的H橋配置更是直接對應了CHB的一個子單元，提升了集成度 。

5.2 驅動解決方案：基本半導體子公司青銅劍技術（Bronze Technologies）的護航

驅動器是連接數字控制與模擬功率世界的橋梁。青銅劍技術針對SiC SST的“硬骨頭”推出了針對性的解決方案。

6AB0460T12系列（ANPC/多電平專用） ：

高絕緣：提供高達 6000Vac 的原副邊絕緣耐壓 。在SST的CHB拓?fù)渲?，不同單元之間存在極高的電位差，高絕緣驅動是系統安全的底線。

多通道集成：?jiǎn)伟寮?通道驅動，單通道功率4W，峰值電流±60A，非常適合驅動大功率SiC模塊構成的復雜多電平拓?fù)?。

2CP0225Txx系列（即插即用型） ：

高頻能力：最大開關頻率支持到 200kHz ，完全覆蓋了SiC DC-DC級（50-100kHz）的需求，消除了驅動器成為頻率瓶頸的可能性。

有源鉗位（Active Clamping） ：針對SiC關斷時的電壓過沖問題，集成了有源鉗位功能 。當檢測到Vds?超標時，驅動器會自動微導通門極，將電壓鉗位在安全范圍內，這允許SST設計者在母線電壓設計上留出更小的裕量，提升電壓利用率。

米勒鉗位（Miller Clamping） ：針對高dv/dt引發的誤導通（Crosstalk）風險，集成了米勒鉗位功能，在關斷期間提供低阻抗回路鎖死門極電壓 。

短路保護：針對SiC短路耐受力弱的特點，采用了快速響應的Vds去飽和檢測，并配合**軟關斷（Soft Turn-off）**技術，在檢測到短路時慢速關斷，避免因電流切斷過快（di/dt過大）導致的電壓尖峰擊穿模塊 。

5.3 供應鏈協同效應

國產SiC模塊（BASiC）與驅動器（Bronze）的成熟，不僅意味著成本的大幅下降（相比進口方案降低30%-50%），更重要的是形成了技術適配的閉環。驅動器廠商針對國產模塊的寄生參數特性優化了驅動電阻、保護閾值和死區時間，極大地降低了SST固態變壓器系統集成的難度和風險。例如，基本半導體的文檔中直接引用青銅劍的驅動方案作為推薦配置 ，顯示了上下游的高度協同。

6. 結論

固態變壓器（SST）代表了電力電子技術在配電領域的最高形態。隨著級聯H橋（CHB）在AC-DC級和雙有源橋（DAB）/CLLC在DC-DC級的主流地位確立，SST固態變壓器的技術路線已逐漸清晰。

碳化硅（SiC）技術是SST固態變壓器從概念走向?qū)嵱玫臎Q定性因素。它將AC-DC級的開關頻率從kHz級提升至 20kHz+ ，將DC-DC級推向 50-100kHz+ ，從而兌現了SST固態變壓器在體積、重量和動態性能上的巨大紅利。然而，這一進程伴隨著高頻絕緣、EMI抑制和高密度散熱等嚴峻的工程挑戰。

令人振奮的是，中國本土供應鏈已經做好了準備。以基本半導體為代表的器件廠商提供了基于先進Si3?N4? AMB工藝的高性能SiC模塊，解決了核心功率器件的“卡脖子”問題；以青銅劍技術為代表的驅動廠商則提供了具備高絕緣、高頻及完備保護功能的驅動解決方案，解決了“好馬配好鞍”的應用難題。兩者的結合，標志著國產SST產業鏈已具備了從核心元器件到系統集成的全鏈條自主可控能力，預示著2026年將成為國產固態變壓器規?；瘧?yīng)用的元年。

表1：SST各級主流拓?fù)渑cSiC應用特性總結

表2：國產SiC供應鏈SST賦能分析
