23年PCBA一站式行業經驗PCBA加工廠家今天為大家講講高精密PCB的DFM(可制造性設計)檢查要點有哪些?如何優化設計。高精密PCB的DFM檢查核心圍繞工藝能力匹配、材料選擇、結構設計、信號完整性四大維度展開，以下是具體要點和優化方向：

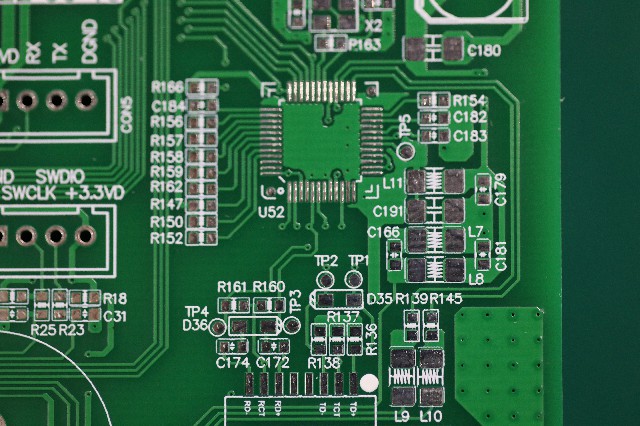

一、DFM檢查核心要點

1. 工藝能力匹配性檢查

最小線寬/線距：確認設計值是否在板廠工藝能力范圍內(通常HDI板需≥3mil/3mil，普通板≥4mil/4mil)

最小過孔尺寸：機械鉆孔極限通常0.2mm，激光鉆孔可至0.1mm，需匹配板廠設備

焊盤與走線間距：阻焊橋?qū)挾刃琛?.05mm，避免綠油橋斷裂

銅厚與線寬關系：1oz銅厚下，線寬需≥4mil才能保證蝕刻良率

2. 材料與層壓結構

板材選擇：高頻信號需用低損耗材料(如Rogers系列)，普通板用FR-4

層壓結構對稱性：避免翹曲，芯板與PP片需對稱分布

銅厚匹配：內外層銅厚差異不宜過大，通常內層1oz、外層1oz或0.5oz+電鍍

阻抗控制：確認疊層結構是否滿足目標阻抗(單端50Ω，差分100Ω)

3. 孔與焊盤設計

過孔類型選擇：盲埋孔、機械孔、激光孔需合理搭配

焊盤與孔徑比：通?？讖奖群副P小0.15-0.2mm，保證環寬足夠

BGA焊盤設計：NSMD(阻焊定義)或SMD(焊盤定義)需根據器件規格選擇

散熱過孔設計：熱焊盤需合理分布過孔，孔徑0.2-0.3mm

4. 阻焊與絲印

阻焊開窗：焊盤開窗需比焊盤單邊大0.05-0.1mm

阻焊橋?qū)挾龋篒C引腳間阻焊橋需≥0.08mm

絲印位置：避開焊盤、測試點，字符高度≥0.8mm

絲印與阻焊間距：≥0.1mm

5. 特殊區域檢查

拼板設計：V-CUT或郵票孔連接，板邊需留5mm工藝邊

測試點設計：直徑≥0.8mm，間距≥1.5mm

禁布區：板邊3mm內避免走線，螺絲孔周圍2mm禁布

金手指設計：倒角處理，鍍金厚度需明確

二、設計優化關鍵措施

1. 提前溝通板廠

在設計前獲取板廠工藝能力文件(Capability File)

確認最小線寬/線距、最小孔徑、銅厚等關鍵參數

了解板廠常用材料規格，避免特殊材料增加成本

2. 疊層結構優化

采用對稱疊層結構(如8層板：1-2-3-4-5-6-7-8對稱)

信號層與參考層緊鄰，保證完整參考平面

關鍵信號走內層，外層走線盡量短

3. 孔設計優化

減少盲埋孔層數，每增加一層盲孔成本增加約30%

過孔數量合理，避免過度密集導致鉆孔問題

過孔反焊盤需足夠大(通?！?.2mm)，避免與內層短路

4. 走線規則設置

使用設計規則檢查(DRC)工具，設置完整規則庫

關鍵信號線優先走線，避免繞線過長

電源平面分割合理，避免形成狹長通道

5. 可測試性設計

預留足夠測試點，關鍵網絡100%可測

測試點位置便于探針接觸

考慮邊界掃描(JTAG)設計

6. 熱設計考慮

大功率器件下方增加散熱過孔

電源平面開窗需考慮電流承載能力

避免熱敏感器件靠近發熱源

三、常見問題規避

阻抗不匹配：提前仿真，確認疊層參數

信號串擾：關鍵信號線間距≥3倍線寬

電源噪聲：去耦電容靠近電源引腳，電源平面完整

焊接問題：BGA焊盤設計需匹配鋼網開孔

高精密PCB的DFM是系統性工程，建議在設計階段就引入板廠反饋，使用專業DFM分析工具(如Valor、CAM350)進行預檢查，可有效提升一次良率，降低返工成本。
