在光學檢測領域，激光共聚焦顯微鏡與光譜共聚焦傳感器均以“共聚焦”技術為核心，但二者的功能定位、工作原理及應用場景差異顯著。前者側重高分辨率成像，后者專注精準距離與輪廓測量。下文，光子灣科技將從激光共聚焦顯微鏡與光譜共聚焦傳感器的定義、原理、特性及應用等方面，厘清兩者的核心區別。

激光共聚焦顯微鏡

1.定義與核心定位

激光共聚焦顯微鏡，又稱激光掃描共聚焦顯微鏡（LSCM），本質是熒光顯微鏡的進階類型，核心功能是實現樣品的高分辨率二維成像與三維重建，可清晰呈現工業樣品的微觀結構。

2.工作原理

激光掃描共聚焦顯微鏡與普通顯微鏡在原理上的區別

其核心依托“雙共軛聚焦”與激光掃描技術：通過熒光探針標記研究對象后，用激光作為光源激發樣品，樣品發射的熒光波長大于入射光，經分光鏡、透鏡聚焦后到達探測針孔；此時，聚焦光線可通過針孔被光電倍增管檢測并成像，而離焦光線被針孔阻擋，避免圖像模糊，這就是“共聚焦”的核心邏輯。

通過控制X-Y軸逐點掃描可獲得二維圖像，調節Z軸焦平面、連續掃描多個層面，再結合數字去卷積技術，就能重建出樣品的三維微觀結構，清晰呈現微小零件、材料斷面等的細節特征，滿足工業精密檢測需求。

3.關鍵特性

?

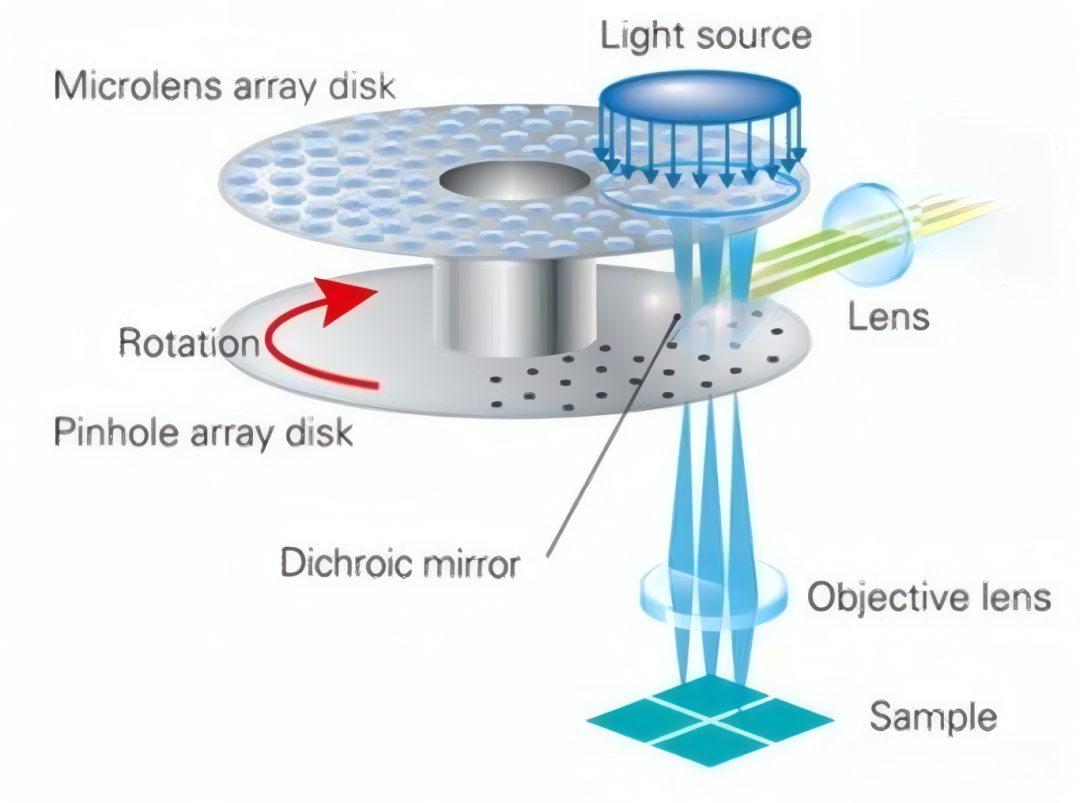

轉盤共聚焦顯微鏡

相較于傳統熒光顯微鏡，激光共聚焦顯微鏡優勢在于分辨率更高、三維成像，但采集完整3D圖像耗時較長。因此，轉盤共聚焦顯微鏡應運而生，通過高速旋轉的、帶有數百個針孔的圓盤，實現對樣品的整體掃描，既提升效率，又減少光損傷和光漂白。

4.典型應用

激光共聚焦顯微鏡主要應用于工業精密檢測領域，如材料表面缺陷檢測、半導體芯片微觀結構表征等，核心是觀察工業樣品的三維成像形態與缺陷情況，為產品質量管控提供支撐。

#Photonixbay.

光譜共聚焦傳感器

1.定義與核心定位

光譜共聚焦傳感器與共聚焦顯微鏡的核心區別的是：僅用于精準測量物體距離、厚度、輪廓等參數，無法實現顯微成像；主要分為點光譜共聚焦位移傳感器和線光譜共聚焦輪廓傳感器兩大類。

2.分類及工作原理

?

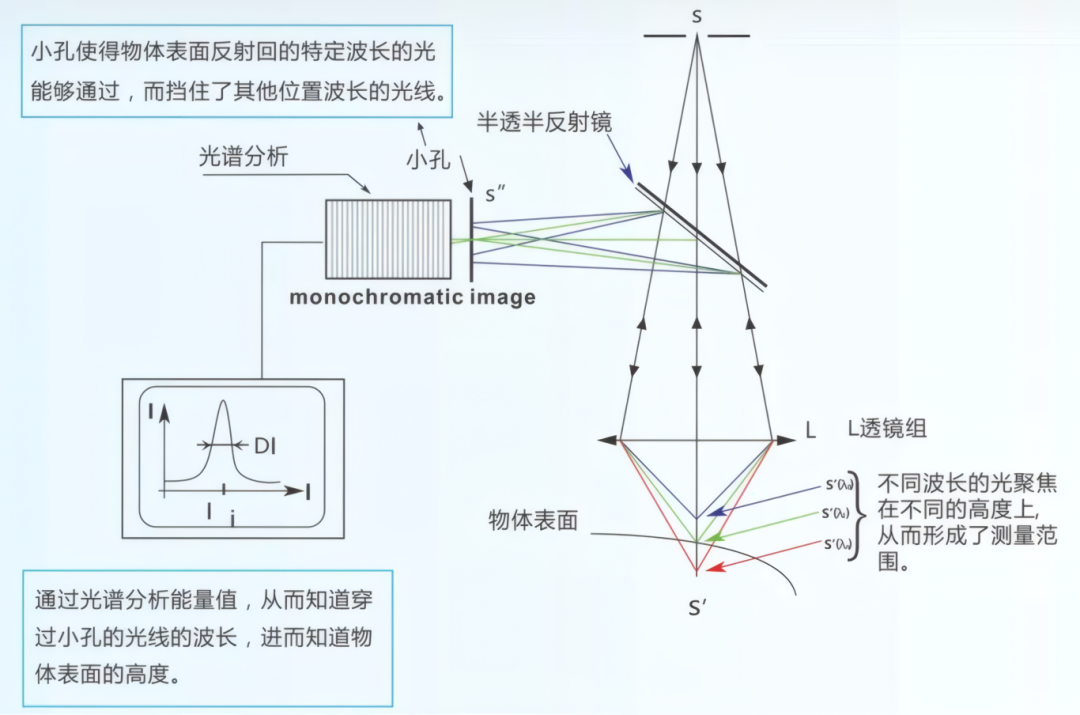

光譜共焦位移傳感器原理示意圖

二者均依托“光譜色散+共焦”原理，核心是建立“距離與波長”的對應關系，通過光譜儀解碼波長信息獲得測量數據。

點光譜共聚焦位移傳感器：以白光LED為光源，經處理形成點光源并色散，光軸上不同單色光焦點對應不同距離，僅適配波長的光可反射回光譜儀，解碼后得到距離值。

線光譜共聚焦輪廓傳感器：針對點傳感器效率低的短板設計，以線光源替代點光源，面測量?jī)H需單向掃描，光學布局分為同軸式和對射式。

3.關鍵特性

核心優勢是測量精度高、效率高，可實現單點/線掃描，無需接觸被測物，適用于微小尺寸、復雜輪廓檢測，彌補了點傳感器的不足。

4.典型應用

光譜共聚焦傳感器主要用于測量透明玻璃厚度、精密機加工零件輪廓，以及在線實時監測薄膜涂層厚度等。

綜上，激光共聚焦顯微鏡與光譜共聚焦傳感器的區別可概括為四點：

功能定位：前者側重高分辨率成像與三維結構觀測，后者側重距離與輪廓測量；

工作原理：前者靠激光掃描+雙共軛聚焦抑制離焦熒光，后者靠光譜色散+共焦建立波長與距離對應關系；

技術特點：前者需熒光標記、成像清晰但掃描效率有局限，后者無需標記、測量精準高效；

應用領域：二者均多用于工業檢測相關場景，前者側重微觀結構觀測，后者側重精密測量。

明確二者在功能、原理及應用上的差異，可精準匹配工業檢測場景，助力提升檢測效率與精度。
