電磁屏蔽箱作為一種基礎且關鍵的電磁兼容（EMC）測試工具，在EMI診斷中扮演著“電磁隔離實驗室”的角色。本方案詳細闡述了如何利用電磁屏蔽箱，對電子設備或模塊進行高效、精準的電磁干擾問題定位、分析與驗證，從而縮短產品研發周期，提升產品電磁兼容性。

1. 屏蔽箱在EMI診斷中的核心功能

提供純凈的測試環境：隔離外部廣播、基站、Wi-Fi等復雜環境電磁噪聲，確保被測設備（EUT）的輻射發射測試結果真實可信。

實現局部噪聲定位：允許對設備的特定模塊（如電源、時鐘、高速接口）或單個噪聲源進行獨立隔離測試，精準定位干擾源頭。

輔助傳導干擾分析：配合線路阻抗穩定網絡（LISN）和濾波器件，在屏蔽環境下評估電源線或信號線上的傳導發射。

驗證整改措施有效性：在相同的屏蔽環境下，對比整改前后（如增加濾波器、屏蔽罩、磁環等）的EMI水平，量化評估整改效果。

預測試與一致性篩查：在送檢正式第三方實驗室前，進行低成本、高效率的預測試和批量生產產品的一致性快速篩查。

2. 診斷應用流程與操作步驟

階段一：問題復現與基礎診斷

準備：將EUT置于屏蔽箱內測試臺，連接必要的電源（經濾波穿透板）和負載?？刂菩盘柧€通過屏蔽接口板（帶濾波功能）引出。

環境本底噪聲測試：在EUT斷電狀態下，使用接收機或頻譜分析儀連接箱內天線，掃描關注頻段，記錄并確認箱內電磁環境足夠“干凈”。

整體輻射發射測試：EUT上電并在典型工作模式下運行。使用頻譜儀和天線，在屏蔽箱內按照預設標準（如CISPR標準）或自定義頻段進行掃描，捕捉并記錄所有超標或可疑的輻射發射點（頻率、幅度、帶寬）。

傳導發射預診斷：將LISN與EUT放置在屏蔽箱內，通過屏蔽箱接口板上的射頻接口將LISN輸出端口連接EMI接收機，測試電源端口的傳導發射。

階段二：干擾源精確定位

模塊/局部隔離法：

1、關閉EUT非必要功能模塊，逐個激活測試，觀察頻譜變化，定位主要干擾模塊。

2、對懷疑模塊使用獨立的小型屏蔽盒或銅箔膠帶進行臨時包裹和接地，觀察相應頻點噪聲是否顯著降低。

近場探頭輔助定位：

1、在屏蔽箱內，使用近場探頭（磁性探頭和電場探頭）靠近EUT的PCB、電纜、縫隙等部位進行精細掃描。

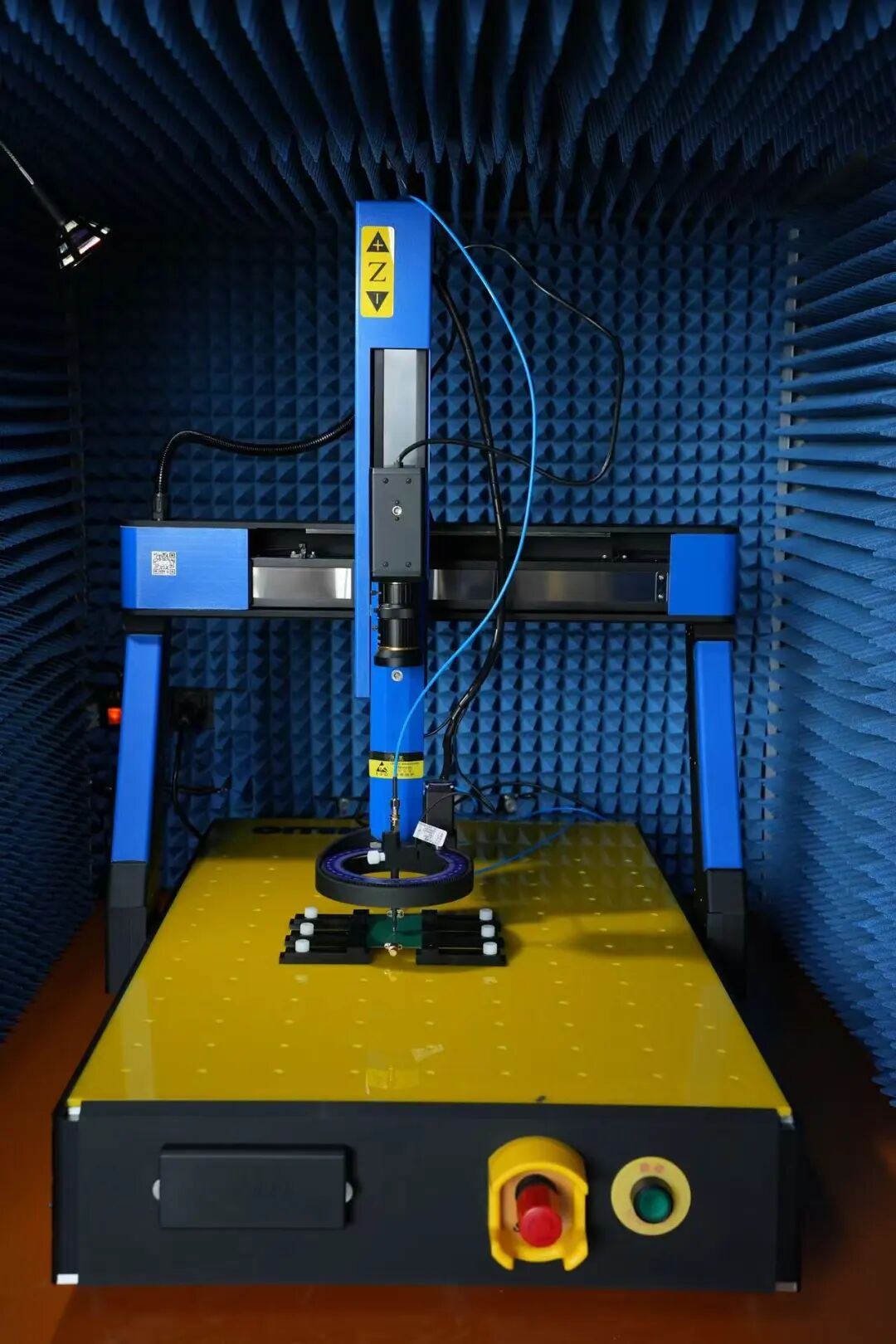

2、結合EMI掃描儀，精確定位輻射“熱點”，如時鐘電路、開關電源、高速數據線等。

電纜與接口診斷：

1、在屏蔽箱內，逐一拔插或更換I/O電纜，觀察噪聲變化，診斷電纜是否為輻射天線或噪聲傳導路徑。

2、在電纜上套用鐵氧體磁環，驗證其對噪聲的抑制效果。

階段三：整改措施驗證

實施整改：根據定位結果，在屏蔽箱內對EUT實施初步整改措施，例如：修改PCB接地、增加去耦電容、粘貼導電泡棉、增加屏蔽罩、優化濾波器參數、調整電纜布線等。

對比測試：在完全相同的測試配置和位置下，重新運行輻射和傳導發射測試。

效果評估：將整改前后的頻譜圖或EMI成像圖疊加對比，量化分析各頻點改善程度（dB值），確認整改措施的有效性。若無效或惡化，則快速調整方案并重新驗證。

階段四：系統驗證與回歸測試

所有局部整改完成后，在屏蔽箱內進行EUT全功能、全負載狀態下的最終集成測試。

3. 關鍵設備配置建議

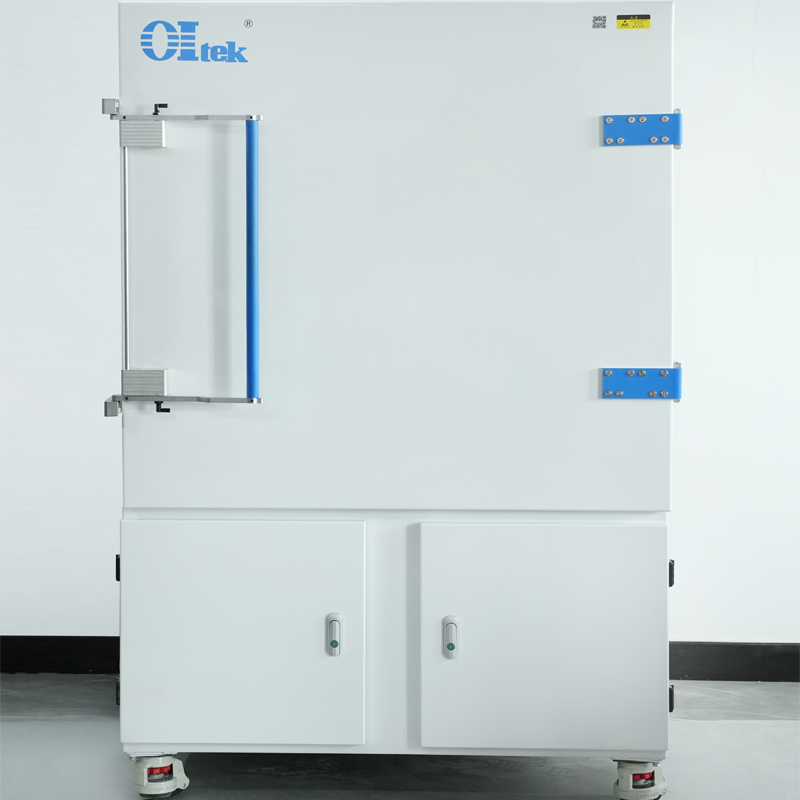

電磁屏蔽箱體：（例如OI-ES系列電磁屏蔽箱）頻率范圍覆蓋待診斷設備的主要干擾頻段（如30M-6GHz或更高）。屏蔽效能（SE）一般要求≥60dB @ 1GHz。尺寸需容納EUT及必要測試附件。

測試儀器：頻譜分析儀（含準峰值和平均值檢波器，例如FPL系列頻譜分析儀）或EMI接收機。近場探頭套裝（H場/E場，例如OI-IC08set近場探頭套件）。LISN（用于傳導測試）。

輔助設備：射頻吸波材料（抑制箱內諧振，特別針對高頻）、濾波器面板（用于電源和信號線穿透）、監控攝像頭（觀察箱內EUT狀態）。（關聯下海洋的低輻射監控系統鏈接）

4. 注意事項與局限性

箱體諧振：屏蔽箱是一個諧振腔，在某些頻率點會產生駐波，影響測試準確性?？赏ㄟ^內貼吸波材料、改變EUT位置或使用時域法（如使用脈沖信號）來識別和規避諧振點。

測試非完全等效：屏蔽箱內的測試環境與開闊場（OATS）或半電波暗室（SAC）不同，主要用于對比和診斷，而非獲取絕對合規性數據。最終合規性測試必須在標準場地進行。

接地與隔離：確保屏蔽箱良好單點接地，所有進出線纜經過有效濾波，防止“豬尾巴”效應引入噪聲或造成泄漏。

熱管理與觀測：長時間測試需注意EUT散熱，可通過箱體通風波導窗解決。利用觀察窗或攝像頭監控設備狀態。

結論

電磁屏蔽箱是EMI診斷工程中不可或缺的敏捷工具。通過構建受控的電磁環境，它使研發人員能夠快速、反復地定位干擾源、驗證整改思路，從而將EMI問題在研發早期予以解決，大幅降低后期整改成本和項目風險。本方案提供的系統化診斷流程，可有效指導工程師利用屏蔽箱提升EMC設計能力和問題解決效率。
