在什么是電磁屏蔽箱諧振？這篇文章中我們講了電磁屏蔽箱諧振的產生的原因和原理，現在我們來講講在使用OI-ESA/OI-ESS/OI-ES系列電磁屏蔽箱測試中遇到諧振該怎么解決。

處理諧振的思路不是“消除”（對于固定尺寸的箱體，諧振頻率是固有的），而是 “識別、抑制、規避和補償”。這里海洋儀器給您推薦四個方法來處理電磁屏蔽箱諧振。

方法一：識別與診斷諧振點

在開始正式EUT測試前，必須首先了解你的屏蔽箱。

?

1、空箱掃描法：

在箱內放置一個寬帶天線作為接收天線。

在箱外使用一個信號源和發射天線，發射一個固定功率的掃頻信號（或用環境中的廣播信號）。

用箱內的頻譜儀記錄接收到的信號。頻譜圖上出現的尖銳峰值，且其頻率不隨外部信號源功率線性變化的，很可能就是箱體的諧振頻率點。

2、敲擊測試法（時域法）：

在箱內放置一個寬帶天線連接頻譜儀，設置為中心頻率，并調整為時域掃描（Zero Span） 模式。

用手或絕緣物體快速敲擊箱壁或箱內物體。一個存在諧振的箱子，會在諧振頻率上產生一個長時間衰減的“鈴振”信號（像敲鐘后的回響）。在時域圖上，你會看到一個緩慢衰減的包絡。衰減越快，箱體品質因數（Q值）越低，諧振影響越小。

方法二：抑制諧振強度（降低Q值）

諧振的強度（峰值尖銳度）由其品質因數Q值決定。Q值越高，諧振峰越窄、越尖銳，影響越大。目標是降低箱體的Q值，讓諧振峰變得平緩、微弱。

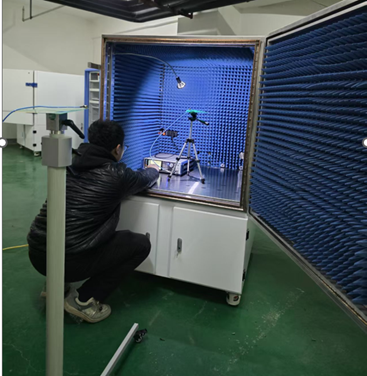

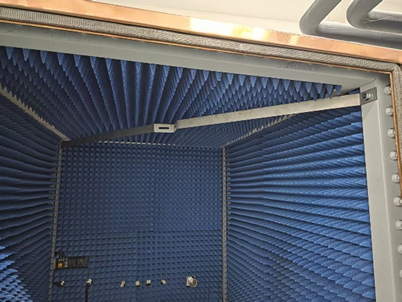

在箱壁內貼附射頻吸波材料（如OI-ESA/OI-ESS/OI-ES系列屏蔽箱）：

原理：吸波材料（通常是碳加載的泡沫錐體或平板）將電磁能量轉化為熱能耗散掉，相當于給諧振系統增加了阻尼。

效果：能有效抑制中高頻（例如>800MHz）的諧振。頻率越低，所需吸波材料體積越大，箱內有效空間損失也越大。

布置：優先覆蓋平行的大面積對向箱壁（如頂板和底板），因為它們是形成主模駐波的關鍵反射面。角落也需要覆蓋以抑制高次模。

方法三：規避諧振的影響（最常用、最實用的工程方法）

既然諧振無法根除，我們就想辦法在測試中繞過它。

1、改變EUT和天線位置與姿態：

基本原則：不要在單一固定位置下結論。進行多次測試，每次稍微移動或旋轉EUT和接收天線（幾厘米或幾十度）。

診斷策略：當發現一個可疑的尖銳峰值時，輕微移動EUT。如果該峰值幅度發生劇烈變化（如波動超過10-20dB），基本可以判定是箱體諧振或由諧振放大的微弱噪聲，而非EUT固有的強輻射源。

報告取值：對于診斷性測試，可以記錄移動位置后測得的最低值，這更接近EUT在自由空間中的輻射水平。

2、使用時域方法替代連續波掃描：

適用對象：主要診斷時鐘諧波、數字噪聲等周期性脈沖干擾。

操作：使用頻譜儀的峰值保持（Max Hold）功能結合時域門控（Time Gating）。先讓EUT工作，用峰值保持捕捉所有信號。然后，通過調節時域門控，只分析脈沖發射的“真實”時間段，濾除脈沖間隙期由于箱體諧振仍未衰減干凈的“拖尾”信號。這能有效分離出EUT的真實輻射和箱體諧振的“余振”。

關注趨勢而非絕對值，進行對比測試：

屏蔽箱的首要任務是診斷和對比，而非獲取絕對合規數據。

關鍵操作：在完全相同的箱內位置和配置下，進行整改前（A狀態） 和整改后（B狀態） 的測試。

邏輯：即使測試結果因諧振被整體抬高或扭曲，但只要測試條件不變，A和B的差值（ΔdB） 就真實反映了整改措施的效果。如果某個頻點在整改后下降了10dB，那么這10dB的改善是可信的，盡管兩者的絕對值可能都不準確。

方法四：理解并記錄局限性

明確適用范圍：清楚你的屏蔽箱在哪些頻段（通常是低頻段，接近其最低諧振頻率）的測試結果可信度較低。

最終驗證：所有在屏蔽箱內完成的重大整改，其最終驗證必須在電波暗室（SAC）或開闊場（OATS） 等無諧振問題的標準場地進行，以獲取符合法規要求的絕對數據。

總結：

電磁屏蔽箱諧振是因其金屬腔體結構固有的物理現象，會導致特定頻率下屏蔽失效和場內強分布不均，嚴重干擾EMI診斷。

處理諧振的四步法：

1、先知彼：通過空箱掃描識別自家箱體的主要諧振頻率點。

2、增阻尼：使用吸波材料抑制高頻諧振強度（降低Q值）。

3、巧規避：

移動位置，觀察峰值變化以識別諧振。

使用時域門控分析脈沖信號。

堅持在完全相同條件下進行整改前后對比測試，這是屏蔽箱診斷的黃金法則。

4、明界限：了解箱體局限，重大決策依賴標準實驗室最終測試。

掌握以上方法，你就能將屏蔽箱諧振從一個令人困惑的干擾項，轉變?yōu)橐粋€可識別、可管理的測試背景因素，從而充分發揮屏蔽箱在EMI前期診斷中的強大效能。
