ESP32驅動 SD NAND的核心是基于SDIO接口（SD NAND主流通信方式，兼容 SPI但速率更高），借助樂鑫官方esp-idf框架的SDMMC驅動庫實現，無需額外第三方驅動，同時框架原生支持 FAT/FAT32文件系統的掛載與操作，以下分驅動實現步驟和FAT/FAT32驅動區別兩部分詳細說明，內容兼顧實用性和底層差異。

一、ESP32驅動 SD NAND（SDIO接口）完整實現（基于 esp-idf）

SD NAND是貼片式 SD卡，引腳定義兼容 SDIO協議，ESP32本身集成SDMMC外設（支持 SDIO 1-bit/4-bit模式），是驅動 SD NAND的最優選擇，SPI模式為備用方案（速率低，適合引腳緊張場景）。

1.硬件接線（核心：SDIO 4-bit模式，ESP32標準引腳）

ESP32的 SDMMC外設有專用引腳（不可隨意映射，除非用 SPI模式），SD NAND引腳與 ESP32接線一一對應，3.3V供電（SD NAND無 5V版本，避免接 5V燒錄），共地處理：

注意：若用SDIO 1-bit模式，僅需接 D0即可，D1/D2/D3懸空；SPI模式需重新映射引腳（CLK/GPIO18、MOSI/GPIO23、MISO/GPIO21、CS/GPIO5），但速率僅約 10Mbps，SDIO 4-bit模式速率可達40Mbps+。

2.軟件驅動實現（esp-idf 4.4及以上版本，最穩定）

esp-idf框架內置sdmmc驅動庫（driver/sdmmc_host.h/driver/sdmmc_defs.h）和文件系統庫（fs/fatfs.h），直接調用 API即可，核心步驟為初始化 SDMMC主機→配置 SD NAND設備→掛載 FAT/FAT32文件系統，附核心代碼片段：

步驟 1：配置 SDMMC主機（ESP32內置 SDMMC外設）

#include "sdmmc_host.h"

#include "sdmmc_cmd.h"

#include "fs/fatfs.h"

//初始化SDMMC主機配置（SDIO模式，ESP32專用）

sdmmc_host_t host = SDMMC_HOST_DEFAULT();

//配置SDIO總線寬度（4-bit，1-bit可改為SDMMC_BUS_WIDTH_1）

sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();

slot_config.width = SDMMC_BUS_WIDTH_4;

//禁用SD卡檢測引腳（SD NAND無CD引腳，必須設置）

slot_config.cd_pin = GPIO_NUM_NC;

slot_config.wp_pin = GPIO_NUM_NC; //禁用寫保護引腳

步驟 2：初始化 SD NAND設備并掛載文件系統

sdmmc_card_t *card = NULL;

//初始化SD NAND設備

esp_err_t ret = sdmmc_card_init(&host, &slot_config, &card);

if (ret != ESP_OK) {

ESP_LOGE("SD NAND", "初始化失敗: %s", esp_err_to_name(ret));

return ret;

}

//打印SD NAND信息（容量、扇區大小等）

sdmmc_card_print_info(stdout, card);

//掛載FAT/FAT32文件系統到"/sdcard"目錄

const char *base_path = "/sdcard";

fatfs_mount_config_t mount_config = {

.max_files = 10, //最大同時打開文件數

.format_if_mount_failed = true, //掛載失敗則自動格式化（首次使用必開）

};

ret = fatfs_mount_sdmmc(card, base_path, &mount_config);

if (ret != ESP_OK) {

ESP_LOGE("FATFS", "掛載失敗: %s", esp_err_to_name(ret));

return ret;

}

ESP_LOGI("SD NAND", "驅動成功，文件系統掛載至: %s", base_path);

步驟 3：文件操作（讀寫文件，F(xiàn)AT/FAT32 通用）

掛載成功后，直接使用fopen/fwrite/fread/fclose等標準 C文件操作函數，無需區分 FAT/FAT32，框架會自動適配：

//寫入文件

FILE *f = fopen("/sdcard/test.txt", "w");

if (f) {

fprintf(f, "ESP32 SD NAND FAT/FAT32測試n");

fclose(f);

ESP_LOGI("FILE", "文件寫入成功");

}

//讀取文件

char buf[128] = {0};

f = fopen("/sdcard/test.txt", "r");

if (f) {

fread(buf, 1, sizeof(buf), f);

fclose(f);

ESP_LOGI("FILE", "文件讀取內容: %s", buf);

}

步驟 4：卸載文件系統（斷電 /退出前執行）

fatfs_unmount_sdmmc(base_path);

sdmmc_card_deinit(card); //釋放SD NAND設備資源

3.關鍵注意事項

供電要求：SD NAND工作時電流峰值最高約 200mA，ESP32板載 3.3V若供電不足，會出現初始化失敗 /讀寫卡頓，建議外接 3.3V電源模塊；

格式化要求：首次使用 SD NAND需格式化（代碼中format_if_mount_failed = true可自動完成），框架會根據 SD NAND容量自動選擇 FAT/FAT32；

引腳沖突：ESP32的 SDMMC引腳與 UART0（GPIO1/GPIO3）、SPI0無沖突，可正常使用；

速率優化：SDIO 4-bit模式下，可通過host.max_freq_khz = SDMMC_FREQ_20M調整時鐘（默認 20MHz，最大支持 40MHz）。

二、FAT格式和 FAT32格式驅動文件的核心區別

ESP32中 FAT/FAT32的驅動底層依賴同一套fatfs庫（esp-idf集成的開源 FATFS文件系統實現，版本為 ff14b），API操作完全通用（無任何代碼差異），區別主要體現在文件系統底層參數、硬件適配、功能限制、驅動庫的適配邏輯上，而非驅動代碼本身，以下是核心區別對比，附底層原理說明：

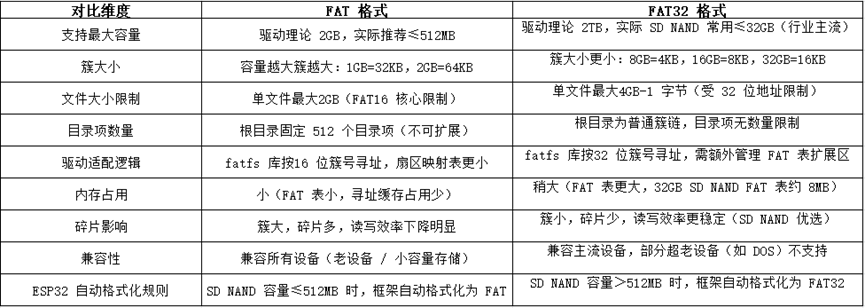

核心區別總表（從驅動 /使用角度）

2.底層驅動核心差異（fatfs庫層面）

ESP32的fatfs驅動庫對 FAT/FAT32的封裝層完全一致，差異集中在底層尋址和 FAT表管理，這也是驅動層面的核心區別，無需開發者修改代碼，庫會自動識別并適配：

簇號尋址位數：FAT用 16位簇號，最大支持 65536個簇，因此容量 =簇?cái)?shù) ×簇大小，簇大小過大則會浪費空間；FAT32用 32位簇號，最大支持 4294967296個簇，可通過減小簇大小支持更大容量；

FAT表結構：FAT有 1-2個 FAT表（備份用），表項為 16位；FAT32的 FAT表項為 32位，且增加了FAT32擴展引導記錄（EBRL），用于管理大容量存儲的扇區映射，驅動庫會自動解析該記錄；

根目錄管理：FAT的根目錄是固定位置、固定大小的扇區（通常占 32個扇區，512個目錄項），驅動庫直接尋址固定地址；FAT32的根目錄與普通子目錄一致，存儲在簇鏈中，驅動庫通過簇鏈遍歷管理，無數量限制；

扇區大小適配：兩者均支持 512字節標準扇區（SD NAND默認），fatfs驅動庫對扇區的讀寫操作 API完全通用，僅在扇區到簇的映射時，根據簇大小計算偏移量不同。

3.實際使用中的關鍵差異（ESP32+SD NAND場景）

容量選擇：SD NAND容量≤512MB選 FAT，＞512MB必須選 FAT32（否則格式化失敗，驅動無法識別）；

文件存儲：若需存儲單文件＞2GB（如視頻、大日志），必須用 FAT32，F(xiàn)AT無法支持；

小文件存儲：大量小文件（如傳感器數據、小日志）選 FAT32，因簇小，不會造成空間浪費（例：1KB小文件，F(xiàn)AT16（32KB簇）浪費 31KB，F(xiàn)AT32（4KB簇）僅浪費 3KB）；

內存占用：ESP32低配版（如 ESP32-WROOM-32D，520KB SRAM）使用 32GB SD NAND時，F(xiàn)AT32的 FAT表緩存會占用少量?jī)?nèi)存，但實際使用無明顯影響（esp-idf會做 FAT表分段加載）；

讀寫效率：同容量下，F(xiàn)AT32簇更小，隨機讀寫效率更高；連續大文件讀寫時，兩者效率接近（受 SDIO接口速率限制，而非文件系統）。

4.手動指定格式化格式（ESP32端）

默認情況下，esp-idf會根據 SD NAND容量自動選擇 FAT/FAT32，若需手動指定格式（如將 1GB SD NAND格式化為 FAT，或 8GB格式化為 FAT32），可修改fatfs_mount_config_t配置，調用fatfs_format_sdmmc手動格式化：

//手動格式化為FAT32（強制）

ret = fatfs_format_sdmmc(card, FATFS_FORMAT_FAT32, NULL);

//手動格式化為FAT16（強制）

// ret = fatfs_format_sdmmc(card, FATFS_FORMAT_FAT16, NULL);

if (ret == ESP_OK) {

ESP_LOGI("FORMAT", "手動格式化成功");

}

三、ESP32+SD NAND的 FAT/FAT32選型建議

結合 SD NAND的容量和 ESP32的應用場景，無需手動干預，使用框架自動格式化即可，若需自定義，參考以下選型：

小容量 SD NAND（≤512MB）：選 FAT，內存占用小，驅動尋址更快，適合簡易數據存儲（如小日志、配置文件）；

中大容量 SD NAND（1GB~32GB）：必選 FAT32，突破 FAT的容量和文件大小限制，簇大小適中，空間利用率和讀寫效率更優（SD NAND主流選型）；

大文件存儲（如視頻、固件、大日志）：必須選 FAT32，支持單文件近 4GB，滿足大部分 IoT場景需求；

大量小文件存儲（如傳感器秒級數據）：選 FAT32，簇小，空間浪費少，碎片影響低。

四、常見問題排查

SD NAND初始化失敗：檢查供電（3.3V是否穩定）、接線（SDIO引腳是否接錯）、是否禁用 CD/WP引腳（GPIO_NUM_NC）；

掛載失敗：開啟format_if_mount_failed = true（首次使用），檢查 SD NAND是否損壞；

FAT格式無法識別大容量 SD NAND：容量＞512MB時，驅動庫會拒絕 FAT格式化，自動切換為 FAT32，屬正常邏輯；

單文件寫入超過 2GB報錯：FAT格式的硬限制，切換為 FAT32即可解決。

ESP32驅動 SD NAND的核心是SDIO 4-bit模式+esp-idf原生sdmmc驅動庫，硬件接線固定，軟件僅需初始化 SDMMC主機、掛載 FAT/FAT32文件系統，API通用；

FAT/FAT32在 ESP32上驅動代碼完全一致，無額外開發成本，區別集中在容量 /文件大小限制、簇大小、目錄項數量、底層尋址方式；

實際應用中，跟隨esp-idf自動格式化規則即可：小容量≤512MB為 FAT，大容量＞512MB為 FAT32，SD NAND主流 32GB容量?jī)?yōu)選 FAT32；

關鍵限制：FAT 單文件最大 2GB、根目錄 512項；FAT32 單文件最大 4GB-1字節、無目錄項限制，是 ESP32+SD NAND的首選格式。
