在各類電子設備中，從單片機、物聯網到工業控制與通信系統，時鐘信號的穩定性決定了系統運行的可靠性。今天凱擎小妹將聊一下兩個經常被忽視卻極其關鍵的概念：負阻抗與起振余量。

振蕩器為什么需要負阻抗?

在普通電路中，電阻是消耗能量的。但在振蕩電路中，放大器通過反饋網絡可以表現出一種等效的“負電阻”特性，向晶體提供能量以補償其損耗。

石英晶體本質上是一個高Q值的諧振器，但它自身存在等效串聯電阻ESR，如果沒有外部電路補償能量，振蕩會迅速衰減直至停止。因此，回路中的負電阻絕對值|?R|必須大于晶體的等效串聯電阻RR。

什么是起振余量?

起振余量可以理解為振蕩電路所提供的負電阻能力，相對于晶體損耗電阻的“富余程度”。建議振蕩寬限為晶振等效串聯電阻RR的5倍之上：

│?R│ ≥ 5 × RR

當振蕩進入穩定狀態后，系統能量達到動態平衡，關系趨近于：

RR ≈ │?R│

起振余量不足會帶來什么問題?

在實際產品中，起振余量不足往往不是“完全不起振”，而是表現為各種隱性故障：

上電偶發不起振

冷啟動失敗

高溫或低溫停振

批量一致性差

使用一段時間后，老化停振

負電阻的測量方法

負電阻測量的方法是在晶體一端串聯一個測試電阻Rtest(建議使用低感抗電阻)，逐步增加阻值，直到振蕩剛好停止。

負電阻 ≈ Rtest + 晶體 RL

該數值反映了振蕩電路的實際負阻能力。這種方法是評估MCU內部振蕩能力的常用手段。更多內容：《無源晶振：驅動功率、負性阻抗》

起振余量不是越大越好

雖然余量越大越容易起振，但過高也會帶來副作用：

功耗增加

相位噪聲惡化

頻率穩定性下降

晶體過驅動導致壽命縮短

采購晶振建議關注的點

晶振不是普通通用器件，而是與電路高度耦合的功能器件。KOAN凱擎小妹有如下幾點建議：

考慮影響穩定性的參數：ESR，負載電容，驅動功率，工作溫度范圍，老化率等。

關注ESR上限而非典型值：規格書中的Typ值只代表平均水平，Max才決定最壞批次風險。

避免隨意替代型號：即使頻率、尺寸、ppm相同，只要ESR或CL不一致，就可能導致起振失敗。

低價的隱性成本：低價晶振常見問題有ESR離散大;批次一致性差;老化快;高溫停振等。

KOAN晶振

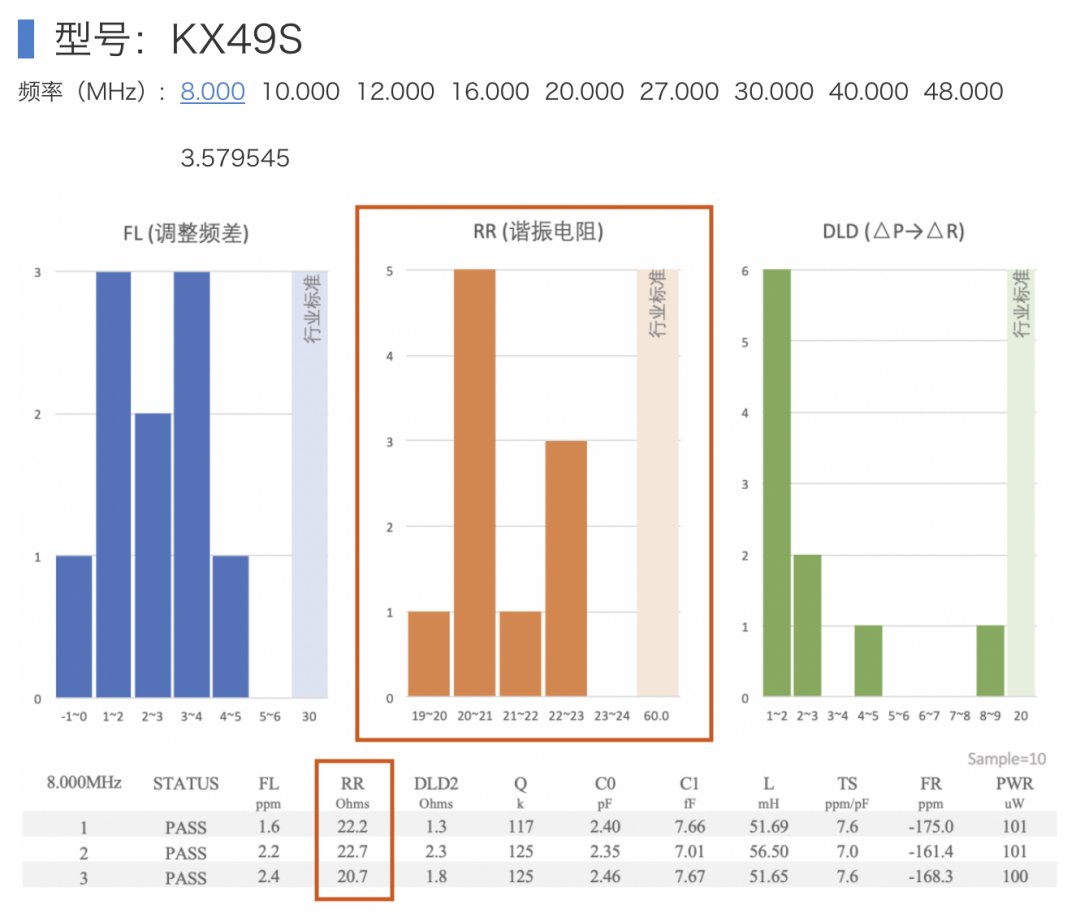

為了讓設計與選型用戶在選型時更高效，凱擎小妹在KOAN晶振官網的參數選擇頁面完善常用頻率下拉列表，可快速選擇，提高選型效率。

若您需要針對具體應用的晶振選型建議和技術支持，歡迎隨時聯系我們，KOAN將為您提供專業、貼心的解決方案。我們提供無源晶振和有源晶振，覆蓋多種規格尺寸，現貨充足，以滿足客戶需求。我們的產品質量和技術處于行業領先水平。公司致力于精細化質量管理，以滿足客戶對高端產品的需求。
