近年來，隨著儲能產業興起，精密電源的市場需求越來越高，運放作為電流檢測的重要器件，對精度、響應時間、工作電壓閾、帶寬及壓擺率等指標提出了更高標準，為響應市場需求，艾為推出雙通道零漂移運算放大器AWS796X2系列產品。

AWS796X2系列超高精度低噪聲CMOS運算放大器包括AWS79632和AWS79652兩個系列產品，擁有超低輸入失調電壓、低電壓工作、軌到軌輸入和輸出、出色的帶寬和壓擺率以及超低失真度的優異性能。該運算放大器的單位增益穩定，并具有超低的輸入偏置電流，非常適合高精度信號采樣、傳感器等應用。

精密電源、模組在小電流模式下，采樣電阻反饋信號微弱（1mA=68uV，R=68mΩ）， 要求采樣運放精度高，溫漂小。

產品優勢：超低輸入失調電壓

輸入失調電壓 VOS是為了讓運放的輸出為零，需要額外在輸入端補償?shù)碾妷褐?，VOS大小影響整個系統輸出的精度與誤差，AWS796X2輸入失調電壓最大值8.5uV，非常適合高精度應用。

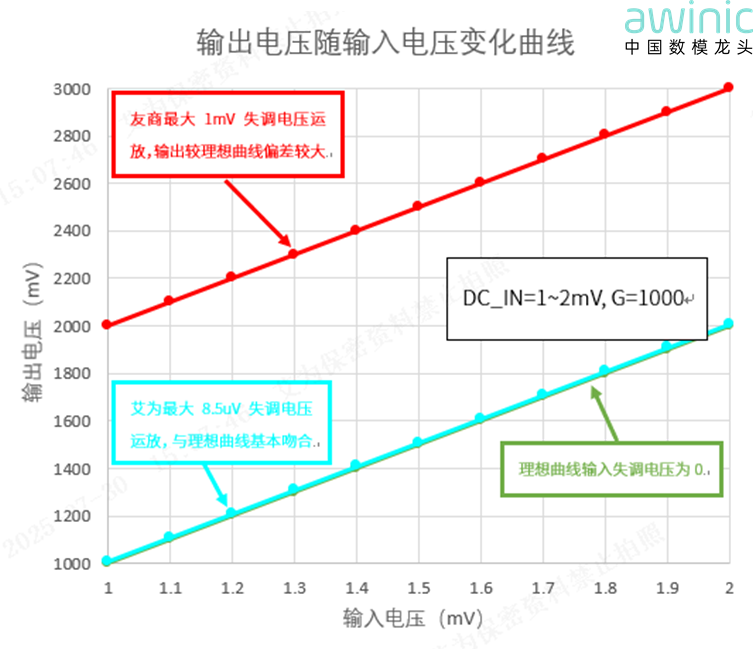

圖1 輸出電壓隨輸入電壓變化曲線

產品優勢：超低等效輸入噪聲

等效輸入噪聲又稱為1/f噪聲，噪聲是一種非周期性信號，無法校準，因此，對于需要高精度的應用，需要考慮噪聲。1/f噪聲是低頻下的主要噪聲因素，在電路增益較大情況下會導致顯著的輸出電壓偏移, 由于AWS796X2斬波器架構，可以抑制1/f噪聲，因此，該芯片成為直流高精度應用的理想選擇。在噪聲0.1-10 Hz時間內，0.1 Hz至10 Hz放大器電壓噪聲僅為250 nVpp@VCC=5V，下圖可以AWS796X2用作ADC數據采集時輸出值比較穩定。

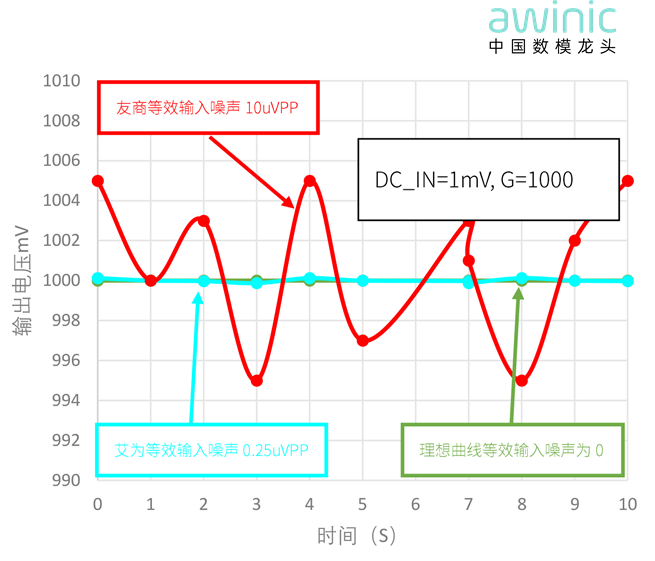

圖2AWS796X2用作ADC數據采集時輸出值比較穩定

主要功能特性

寬工作電壓范圍：1.8V~5.5V

低輸入失調電壓：8.5uV（最大值）

dVOS/dT：0.03μV/℃@typ

壓擺率：AWS79632:2.5V/μS，AWS79652:5.5V/μs

低輸入偏置電流：1pA

軌到軌輸入和輸出

低輸入噪聲密度：AWS79632:13.5nV/√Hz，AWS79652:12nV/√Hz

低靜態電流：AWS79632:600μA per channel，AWS79652:1100μA per channel

增益帶寬積：AWS79632:4MHz，AWS79652:6MHz

灌電流和源電流能力：AWS79632:±65mA，AWS79652:±87mA

艾為信號鏈產品線運算放大器系列經過不斷技術升級和架構創新，已形成性能優異系列化豐富的產品，涵蓋通用運放、高精度運放、低功耗運放、高壓比較器、高速比較器等。
