“flexviz開源項目是一個專為KiCad軟件開發的 Python 插件，旨在解決原生軟件無法預覽折疊柔性電路板（Flex PCB）的痛點。該工具允許工程師直接在電路板布局中定義折疊標記，并通過數學變換實時渲染出 PCB 彎折后的3D 交互模型。”

眾所周知，KiCad 原生的 3D 查看器雖然強大，但它默認只能顯示平面的板子。以前，對于使用 KiCad 設計撓性電路板（FPC）或軟硬結合板的工程師來說，想要檢查折彎后的干涉情況或空間結構，通常需要將板框?qū)С鰹?STEP 文件，再導入到 SolidWorks 或 MCAD 軟件中進行處理。

今天，為大家推薦一款名為KiCad Flex Viewer (flexviz)的開源插件。它填補了 KiCad 生態中的這一空白，讓你直接在 PCB 編輯器中就能“把板子彎起來”！

Flexviz 能做什么？

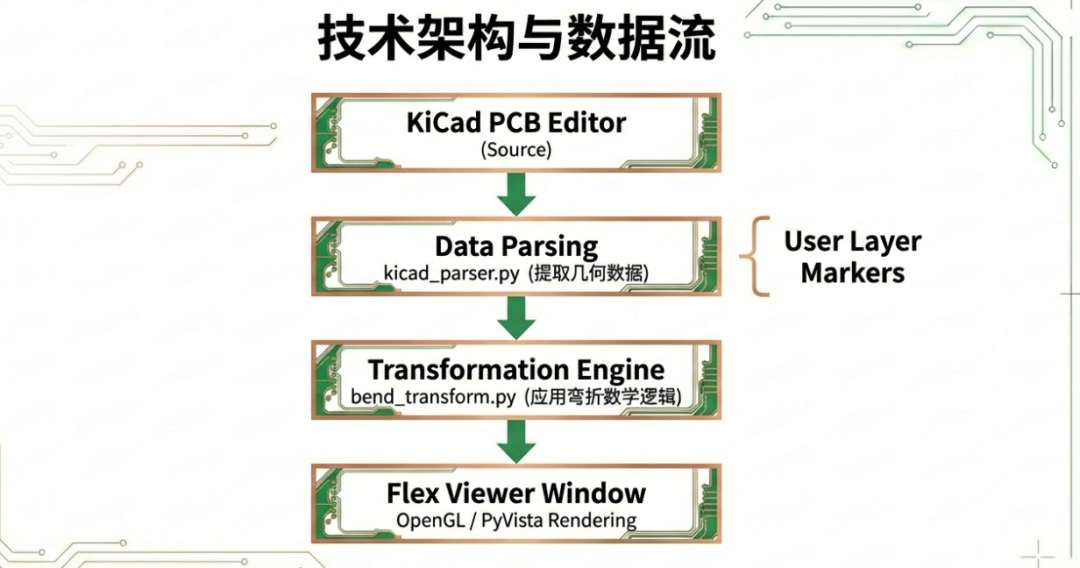

KiCad Flex Viewer是一個 Python 擴展插件，專為可視化折疊/彎曲的撓性 PCB 而設計。它不需要繁瑣的 STEP 導出步驟，而是直接解析.kicad_pcb文件，通過數學變換將平面的板子渲染為折疊后的 3D 形態。

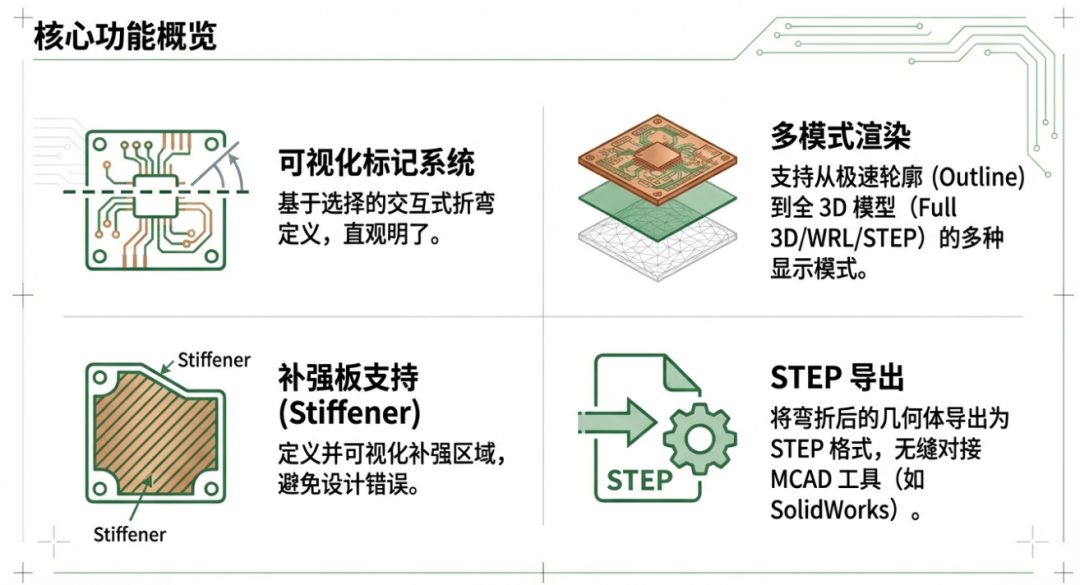

它的核心功能包括：

1.原生集成：在 KiCad PCB 編輯器的工具欄中直接添加操作按鈕，無縫融入設計流程。

2.可視化折疊標記：通過在用戶層（User Layer）繪制線條來定義折彎位置，所見即所得。

3.實時預覽：在獨立的 3D 窗口中，你可以通過滑塊實時調整折彎角度，觀察板子的動態變化。

4.STEP 導出：支持將折彎后的幾何體導出為 STEP 格式，方便后續在 CAD 工具中使用。

5.設計驗證：內置針對彎曲半徑、加強板沖突以及彎曲區域元件的警告功能。

使用流程：三步搞定

這款插件的操作邏輯非常符合 KiCad 的原生習慣：

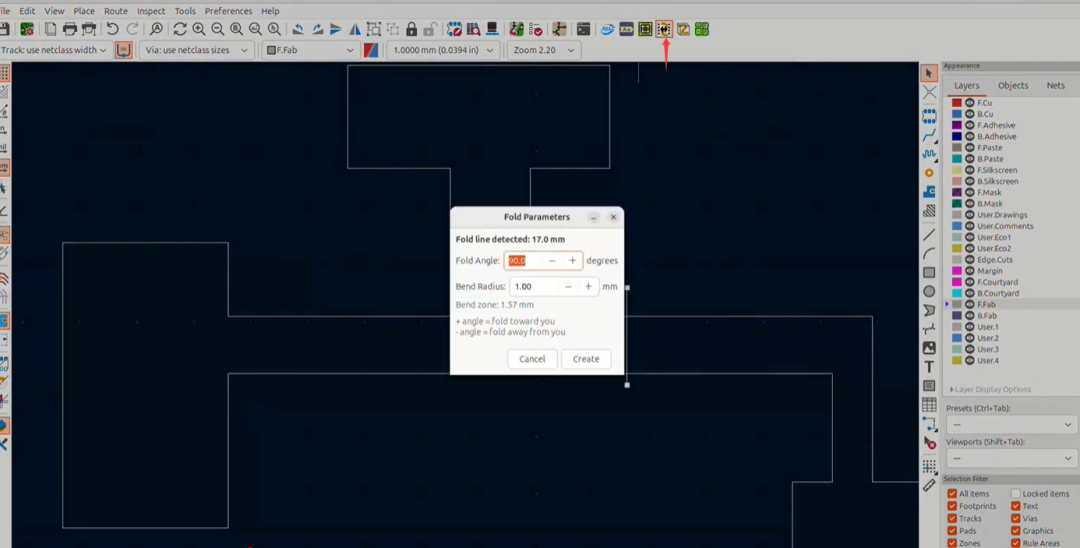

第一步：定義折彎在原本的 PCB 布局中，使用圖形線段在用戶層（User layer）畫出你想要折彎的位置。選中這條線，點擊插件的"Create Fold"（創建折彎）按鈕。 插件會彈出一個對話框，讓你輸入折彎角度和區域?qū)挾取４_認后，原本的線條會被替換為帶有尺寸標注的“折彎標記”。

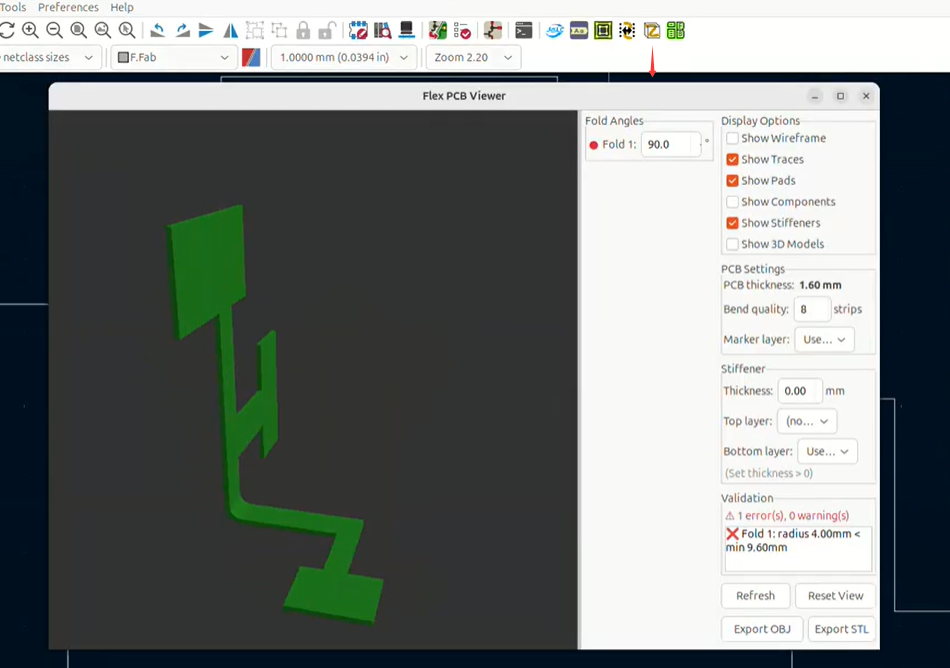

第二步：打開查看器點擊"Open Viewer"按鈕，插件會啟動一個交互式的 3D 窗口。

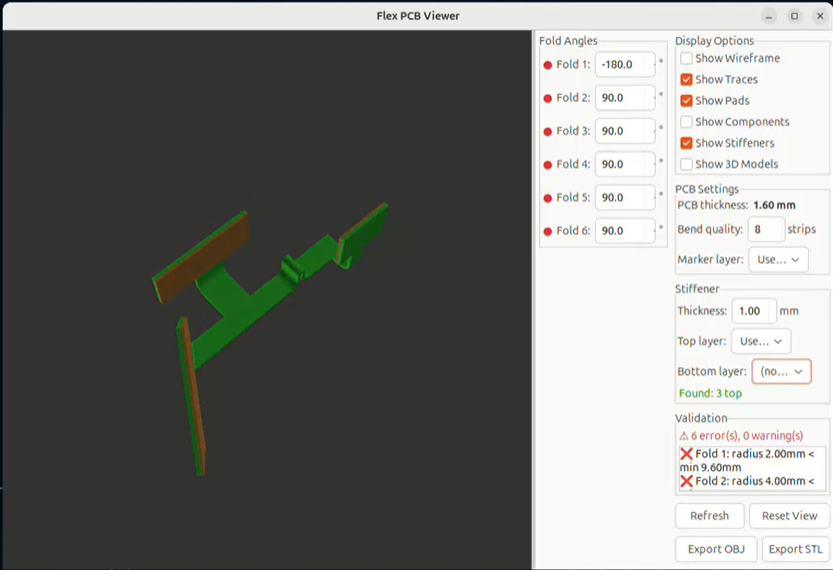

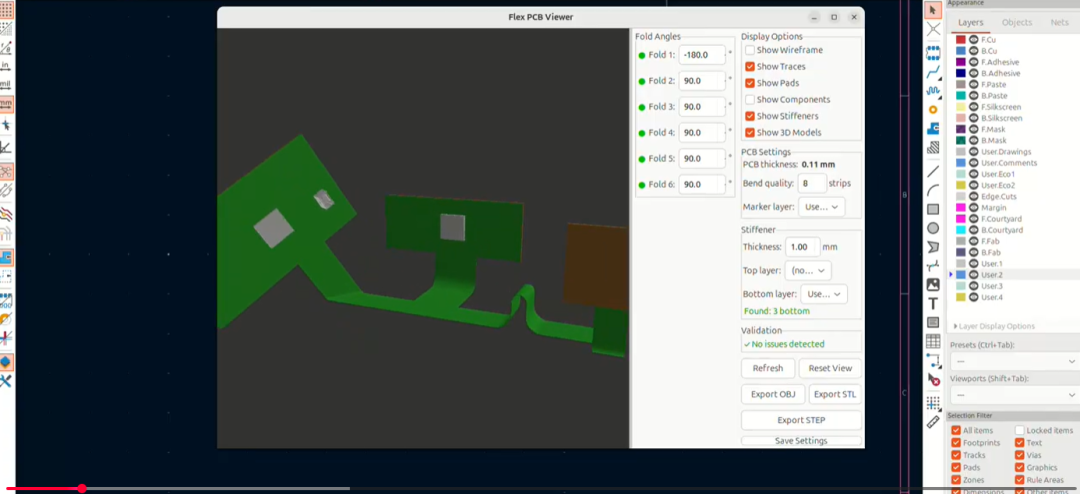

第三步：調整與導出在查看器中，你可以看到渲染出的折疊 PCB。右側面板提供了每個折彎處的角度滑塊，你可以隨意拖動微調。確認設計無誤后，還可以直接導出 OBJ 或 STL 文件。

渲染模式與性能

為了適應不同的電腦性能和查看需求，插件提供了多種渲染模式：

? Outline (輪廓模式)：僅顯示板框，速度極快，適合快速調整角度。

? Traces (走線模式)：顯示板框和銅層走線，用于設計驗證。

? Pads (焊盤模式)：增加焊盤顯示，檢查元件貼裝位置。

? Full 3D (全 3D 模式)：加載并顯示元件的 3D 模型（WRL/STEP），用于最終的可視化效果。

技術細節與限制

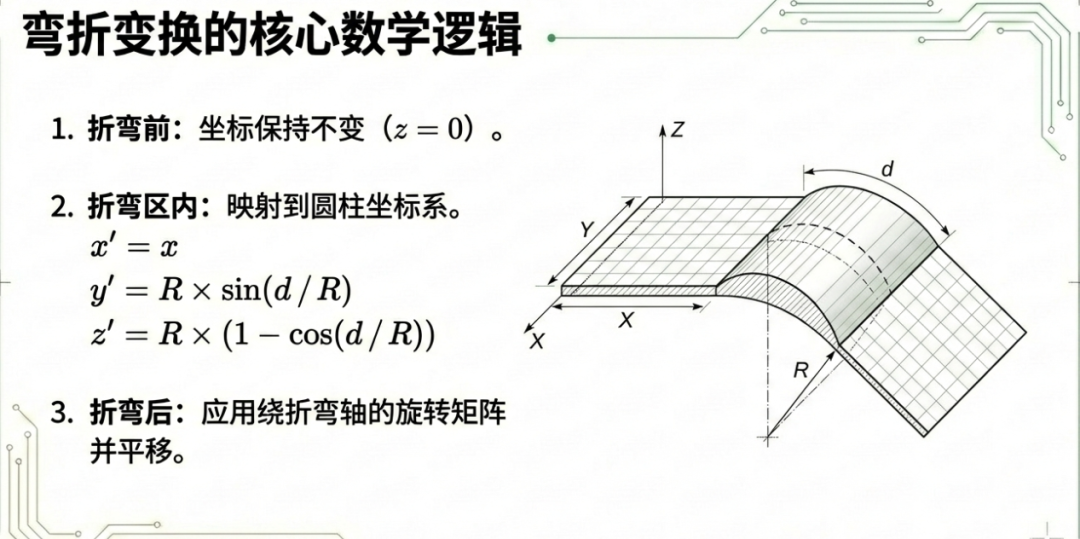

該插件通過將平面 PCB 空間的點映射到彎曲的 3D 空間來實現。對于折彎區域內的點，它會將其映射到圓柱坐標系中；對于折彎區域后的點，則應用旋轉矩陣和平移。

當前限制： 雖然功能強大，但在使用時也需注意一些限制：

?元件顯示：雖然支持加載 3D 模型，但為了計算性能，元件有時會以邊界框（Bounding Boxes）或參考點的形式顯示，畢竟對復雜的 3D 模型進行實時非剛性彎曲是非常消耗算力的。

?單面視圖：目前主要支持單面視圖，暫不支持復雜的層壓結構模擬。

?彎曲半徑：為了獲得真實的渲染效果，設定的彎曲半徑必須大于板厚。

如何獲??？

該項目開源于 GitHub，采用 MIT 協議。

安裝方法： 推薦通過 KiCad 的插件和內容管理器 (PCM)進行安裝：

1. 下載最新的flexviz發布包。

2. 打開 KiCad PCM，選擇 "Install from File..." 即可。

如果你是開發者，也可以直接git clone倉庫到你的插件目錄。

項目地址：https://github.com/Aightech/flexviz
