摘要

在企業配電系統中，配電柜（中高壓開關柜、環網柜、箱變、端子箱等）長時處于密閉空間運行狀態，受季節溫差、潮濕環境、負荷波動影響，柜內易出現凝露、受潮、溫升異常等問題，進一步誘發爬電、閃絡、絕緣老化、元器件故障等電氣事故。本文圍繞配電柜溫濕度風險機理，提出“監測—控制—聯動—通訊”的治理思路，并結合WHD系列智能溫濕度控制器的工程能力（多路溫濕度監測、加熱/鼓風控制、回滯控制、故障報警、RS485Modbus通訊、變送輸出等），給出適用于企業配電柜的部署方案與運維價值評估。

關鍵詞：配電柜；凝露；絕緣；溫濕度控制；RS485；Modbus；運維數字

引言

企業配電系統的“可用性”不僅取決于主設備質量，更取決于運行環境。實際工程中，許多故障并非來自短路或過載，而是來自更隱蔽的環境因素：潮濕、凝露、柜內溫升。尤其在南方梅雨季、沿海高濕地區、地下配電室、廠區靠近冷卻塔/水處理設施等場景，配電柜內部溫濕度波動頻繁，且柜體密封使?jié)駳怆y以自然排出，形成長時隱患。

傳統做法往往是“裝加熱器就行”，但由于缺少閉環控制與狀態反饋，存在以下問題：

加熱器常開導致能耗高、壽命短；

沒有凝露閾值策略，濕度高時不一定觸發；

風機與加熱器不聯動，溫升與除濕效果不穩定；

無通訊、無報警，運維無法及時發現傳感器/加熱器故障。

因此，需要一種能實現閉環控制+可觀測+可接入平臺的溫濕度治理裝置。

配電柜溫濕度風險機理分析

凝露的形成與危害

凝露本質是“溫度低于露點”導致水汽析出。配電柜內部若存在冷點（如柜門、柜壁、進線端子附近），在晝夜溫差或冷空氣入侵時易產生凝露。凝露水膜會顯著降低絕緣表面電阻，導致：

爬電：絕緣表面沿水膜形成泄漏電流；

閃絡：在污染+潮濕環境下形成電弧放電；

端子腐蝕與接觸不良：進一步誘發發熱與溫升。

溫升異常的疊加效應

柜內溫升來自負荷電流、接觸電阻、母排溫升等。若散熱不良，溫度長時偏高會加速絕緣老化、器件退化。同時高溫與潮濕疊加，會使絕緣材料性能下降更快，形成“溫濕度雙因子劣化”。

解決方案：配電柜溫濕度閉環治理框架

溫濕度控制器產品主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度調節控制?？捎行Х乐挂虻蜏?、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。

溫濕度控制器主要由傳感器、控制器、加熱器（或風扇等）三部分組成，其工作原理如下圖所示：

傳感器檢測箱內溫濕度信息，并傳遞到控制器由控制器分析處理：當箱內的溫度、濕度達到或超過預先設定的值時，控制器中的繼電器觸點閉合，加熱器（或風扇）接通電源開始工作，對箱內進行加熱或鼓風等；一段時間后，箱內溫度或濕度遠離設定值，控制器中的繼電器觸點斷開，加熱或鼓風停止。除基本功能外不同型號還帶有斷線報警輸出、變送輸出、通信、強制加熱鼓風等輔助功能。

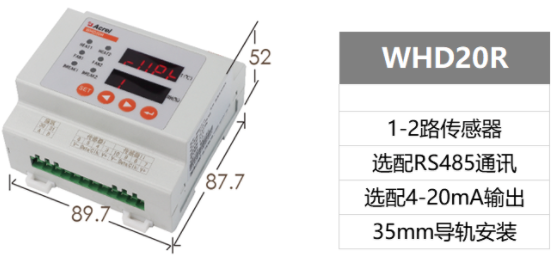

型號說明

工程上有效的治理策略應滿足：

1.實時監測：溫度、濕度連續采集；

2.閾值控制：按設定溫度/濕度啟動執行器；

3.回滯控制：避免頻繁啟停；

4.聯動輸出：加熱/鼓風雙控制，兼顧除濕與散熱；

5.故障可見：加熱器斷線/傳感器異常報警；

6.可接入：通訊上傳至配電運維平臺，實現遠程運維。

WHD系列溫濕度控制器的設計邏輯與該框架高度匹配：由傳感器—控制器—加熱器/風扇構成閉環，當溫濕度達到設定值觸發繼電器輸出，實現加熱去濕或鼓風降溫，并可擴展報警、變送、RS485通訊等能力。

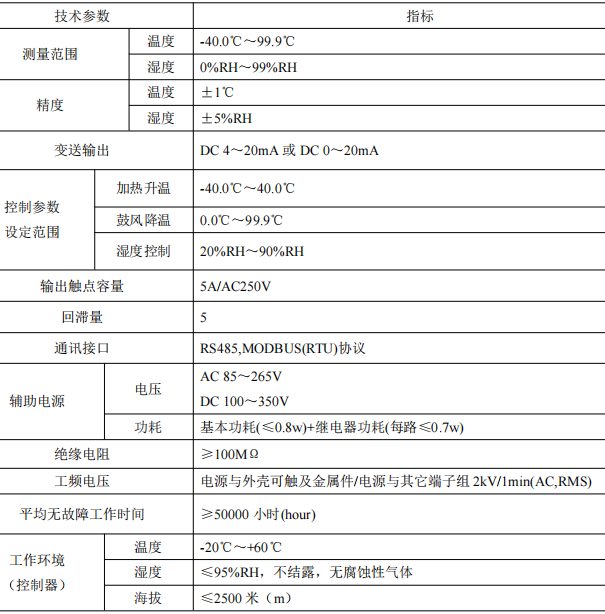

技術參數

應用特點

核心控制：加熱/鼓風雙輸出

每一路傳感器對應兩路無源繼電器觸點輸出：

加熱控制：升溫/除濕；

風扇控制：降溫/鼓風換氣。

輸出觸點容量可達5A/AC250V，可直接驅動常用加熱器與風機控制回路。

設定范圍與精度：滿足配電柜環境控制需求

溫度測量范圍：40.0℃～99.9℃；

濕度測量范圍：0～99%RH；

溫度精度：±1℃；

濕度精度：±5%RH；

濕度控制設定范圍：20%RH～90%RH；

回滯量：默認5（可設置）。

這些指標能夠覆蓋配電柜在潮濕季節的凝露控制需求，并避免“臨界點頻繁啟?！?。

可運維：斷線報警、強制加熱/鼓風、通訊接入

WHD具備：

加熱器故障報警（部分型號支持）；

強制加熱/鼓風測試功能：便于投運調試與巡檢；

RS485ModbusRTU通訊：適配企業配電物聯網平臺/SCADA/PLC系統，實現遠程讀取溫濕度與狀態、遠程參數設置。

典型應用：企業配電柜部署方案設計

部署位置建議

母線室：重點監測溫升與潮濕（防凝露+散熱）

電纜室：易潮濕凝露，優先配置濕度控制

斷路器室/二次室：關注端子排、繼電保護器件環境穩定

對于多隔室柜，建議采用2~3路傳感器，實現分區治理，避免“柜門處溫濕度正常但電纜室已凝露”的誤判。

控制策略建議（工程可落地）

濕度高優先：濕度達到閾值→啟動加熱除濕；

溫度高優先：溫度超過設定→啟動鼓風降溫；

配置回滯：減少繼電器頻繁動作；

強制測試：投運對加熱器與風機做強制動作驗證，避免“裝了但不工作”。

通訊組網建議

WHD通過RS485接入：

配電柜智能網關/采集器；

Acrel2000/能源管理平臺或企業配電運維平臺；

上位機/PLC（Modbus輪詢）。

現場建議使用兩芯屏蔽線并接地，末端加匹配電阻（120Ω~10kΩ范圍）提高抗干擾能力。

應用效果評估：從“事故預防”到“運維可視”

WHD在企業配電柜的價值不止于“控制溫濕度”，更重要的是將環境風險納入可管理范圍：

降低凝露引發的絕緣事故概率

通過濕度閾值+加熱除濕閉環控制，減少凝露水膜形成。

延長設備壽命與降低檢修頻次

溫濕度穩定可顯著減緩絕緣老化與金屬腐蝕。

從被動巡檢走向主動運維

RS485通訊將溫濕度、加熱/鼓風狀態、故障信息上送平臺，實現：

趨勢分析（季節性潮濕規律）

告警聯動（加熱器斷線/傳感器故障）

遠程調參（不同季節自動調整閾值）

結論

企業配電柜的溫濕度問題屬于“低頻高?！彪[患，凝露與溫升異常往往在事故缺少明顯征兆。通過引入WHD系列智能溫濕度控制器，可構建配電柜環境的閉環治理體系，實現實時監測—智能控制—故障報警—平臺接入，從源頭降低爬電閃絡風險，提高配電系統運行可靠性，并為企業配電數字化運維提供基礎數據支撐。
