導語：在2025年，汽車半導體領域迎來了一場革新，芯片內嵌式PCB封裝技術以其顛覆性優勢脫穎而出。采埃孚的CIPB方案、麥格納的嵌入式功率模塊、以及保時捷和博世聯合推出的Dauerpower逆變器、Infineon與Scheweizer聯合開發的S-Cell方案，以及Frauhofer IZM, ACCESS, AOI, Kyushu等科技公司與結構的創新成果，共同勾畫了芯片封裝技術發展的新圖景:更短互連、更低寄生、更強散熱、更高集成度芯片內嵌式PCB封裝技術，通過把功率芯片埋進板里、走面板級工藝，縮短電流環路、打通熱路徑、降低寄生與熱阻，服務xEV 牽引逆變器、AI / 高功率密度電源、機器人伺服等場景。

在之前的文章中，我們已經對這一技術方案進行了系統性的解讀，在知識星球發布了《芯片內嵌式PCB封裝技術全面解析的“七部曲”》。在此基礎上，我們繼續深入跟蹤和學習這一技術，特別是在2025年6月的TMC展會、10月的PCIM展會、以及12月的CTI研討會上，我們進一步擴展了對這一技術方案的理解與應用方法。

在2026年，我們將繼續從設計與開發的角度，深入分析這一技術方案的底層價值邏輯，并探討充分發揮其天然屬性的過程中可能遇到的挑戰、困難，以及可落地的解決思路。

本篇為《功率芯片PCB內埋式封裝全維解析三部曲》總覽，感謝你的閱讀，希望可為工程實踐和技術產品的落地提供指導。|SysPro備注：內容較多，分上、中、下三部分發布

圖片來源：SysPro

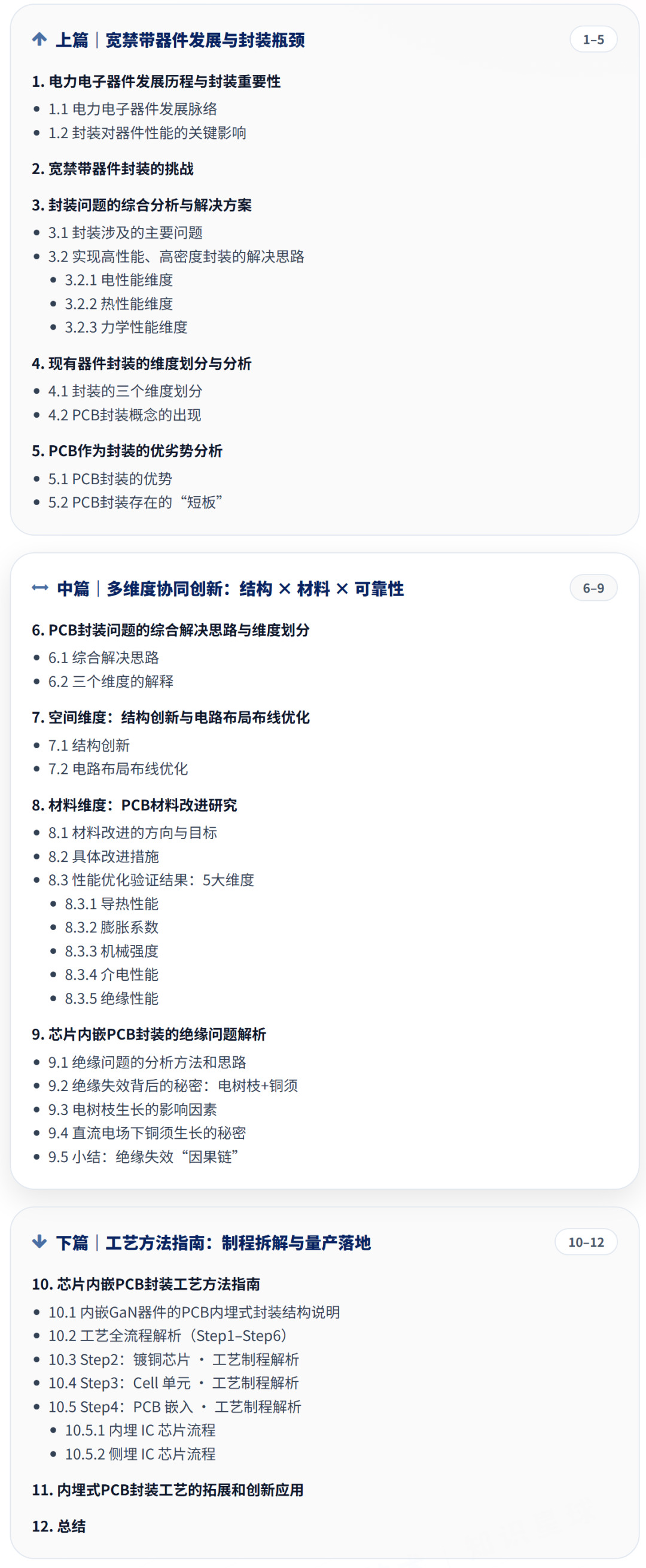

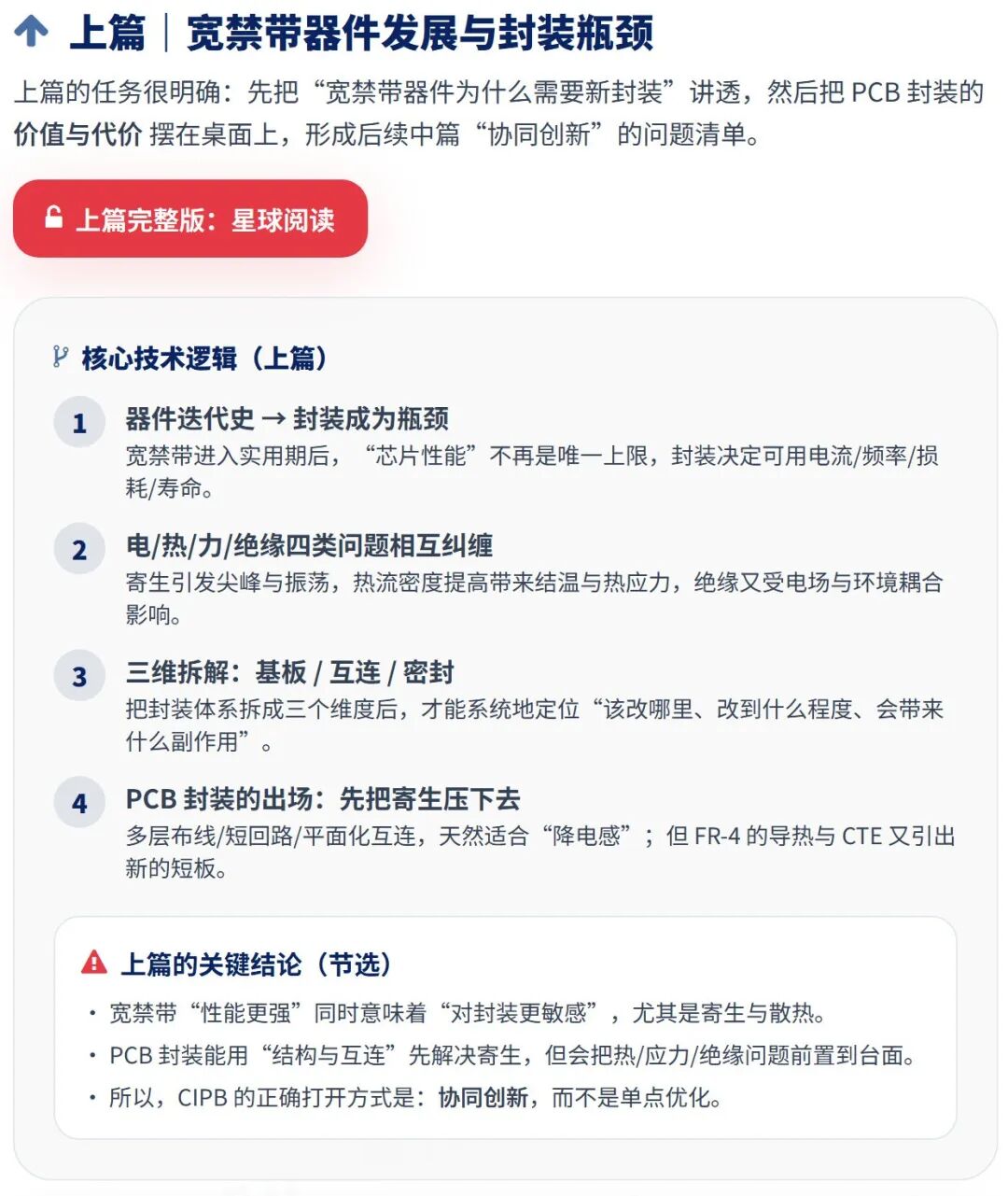

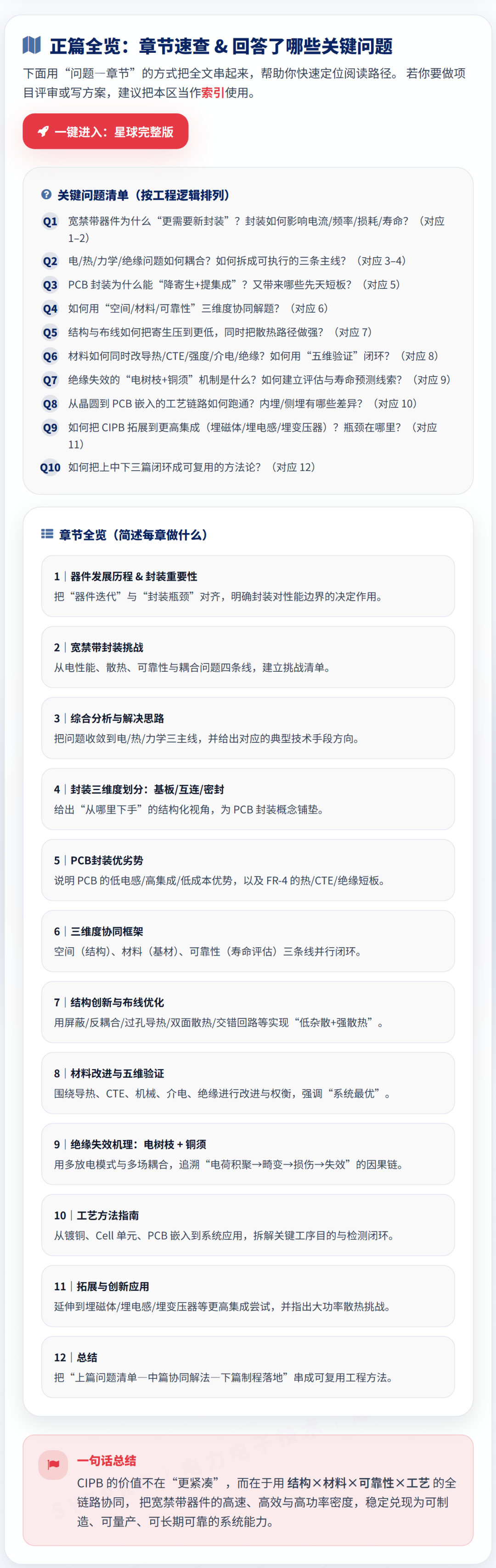

目錄

|SysPro備注：本文為概述，完整記錄與解讀請?jiān)谥R星球中查閱

圖片來源：SysPro

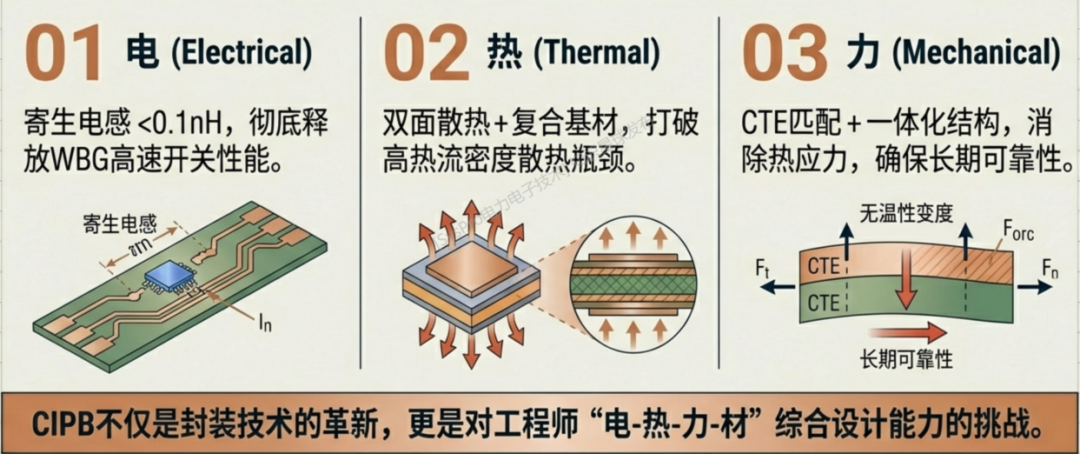

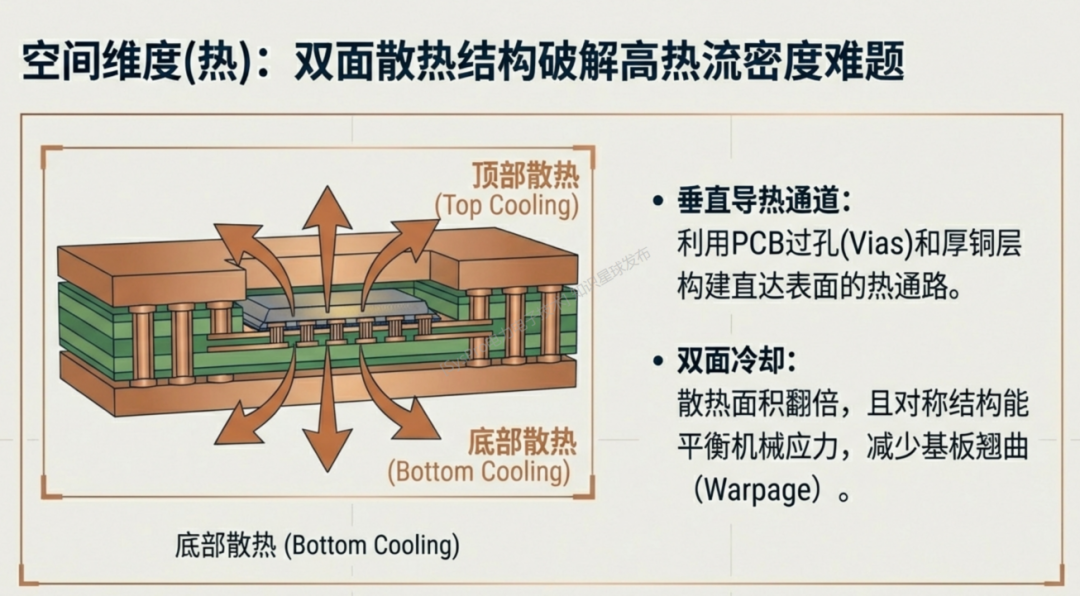

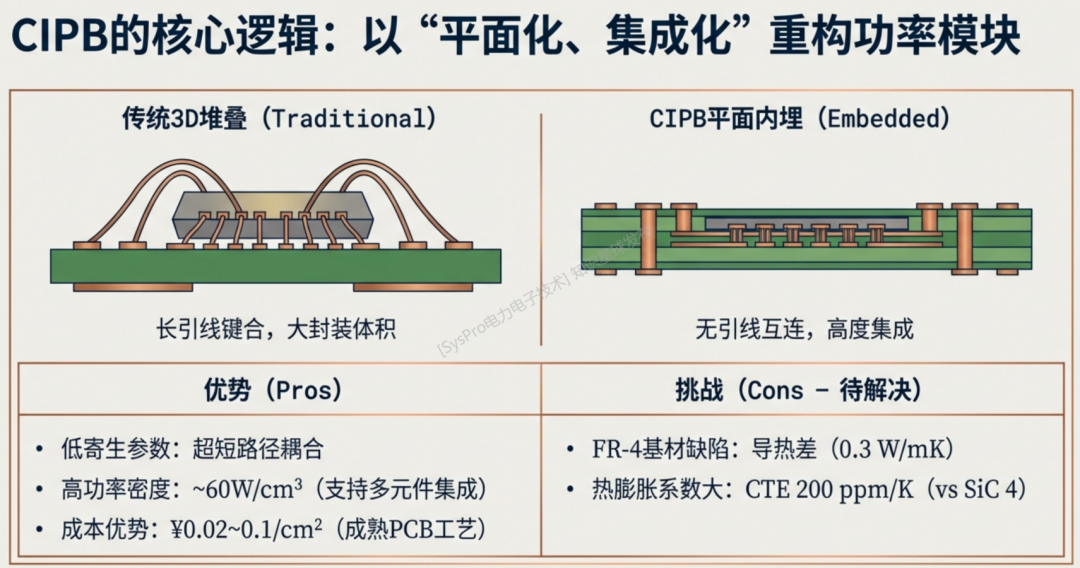

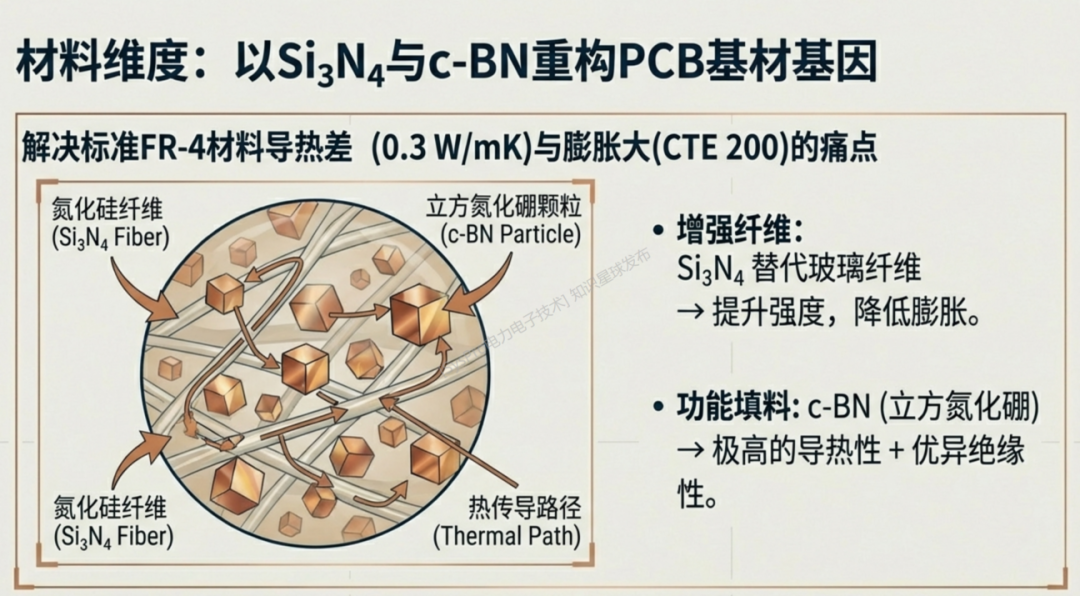

核心思路：揚長避短，從電、熱、材料三維角度切入圖片來源：SysPro

圖片來源：SysPro

圖片來源：SysPro
