隨著分布式光伏發電裝機規模的快速增長，其對配電網安全穩定運行的影響日益凸顯?！斗植际焦夥l(fā)電接入配電網技術規定》（GB/T 38946-2020）作為核心國標，首次系統性明確了“四可”（可觀、可測、可調、可控）裝置的技術要求，將其從行業推薦性能力升級為剛性并網門檻。詳細了解光伏四可裝置可咨詢:1.3.7-5.0.0.4-6.2.0.0。這些規定既搭建了統一的技術框架，又為地方電網差異化落地預留空間，是分布式光伏合規并網、高效消納的核心遵循。

一、可觀：全量數據可視化，筑牢調控基礎

“可觀”是“四可”能力的前提，核心要求是實現光伏電站運行狀態的全維度、實時監控，打破傳統電站“黑箱運行”困境。根據GB/T 38946-2020條款，分布式光伏系統需具備全景數據采集與上傳能力，確保電網端與運營方同步掌握電站動態。

國標明確的核心內容包括 ：

• 一是采集范圍需覆蓋30+項關鍵參數，涵蓋發電功率、三相電壓電流、設備溫度、輻照強度、逆變器運行狀態等，實現“能量流+設備狀態+環境條件”的全要素監測；
• 二是數據傳輸要求實時性，高壓并網項目（10kV及以上）需滿足1秒級數據刷新，低壓項目不低于15秒級，且支持遠程監控系統實時調??；
• 三是兼容性要求，數據采集終端需支持DL/T 698.45等國網標準協議，確保與電網調度平臺無縫對接。

地方電網在此基礎上進一步細化，例如華東地區要求工商業光伏按生產線細分能耗數據，西北地區則強調戶外電站需補充風速、環境溫度等氣象數據，為電網源網荷儲協同調度提供支撐。

二、可測：精準計量+預測，支撐科學調度

“可測”聚焦數據精度與預判能力，要求光伏系統不僅能精準計量電能，還能為電網調度提供短期出力預測支撐，避免因出力波動引發電網電壓、頻率失衡。GB/T 38946-2020對測量精度、預測能力及計量規范均作出強制性要求。

技術條款明確 ：

• 其一，電能計量精度需達到0.5級及以上，區分“自發自用、余電上網、電網購電”多向流量計量，誤差控制在±0.5%以內，核心依賴符合標準的智能電表與逆變器檢測模塊；
• 其二，具備短期發電量預測能力，需提前4-24小時預判出力趨勢，預測誤差日均不超過10%，為電網負荷平衡規劃提供數據依據；
• 其三，電能質量監測需覆蓋諧波、電壓偏差等指標，其中諧波電流總畸變率不得超過5%，防止影響電網電能質量。

實操中，老舊電站需重點改造測量設備——部分早期逆變器不具備0.5級以上測量能力，需更換檢測模塊或整機，否則無法通過并網驗收。

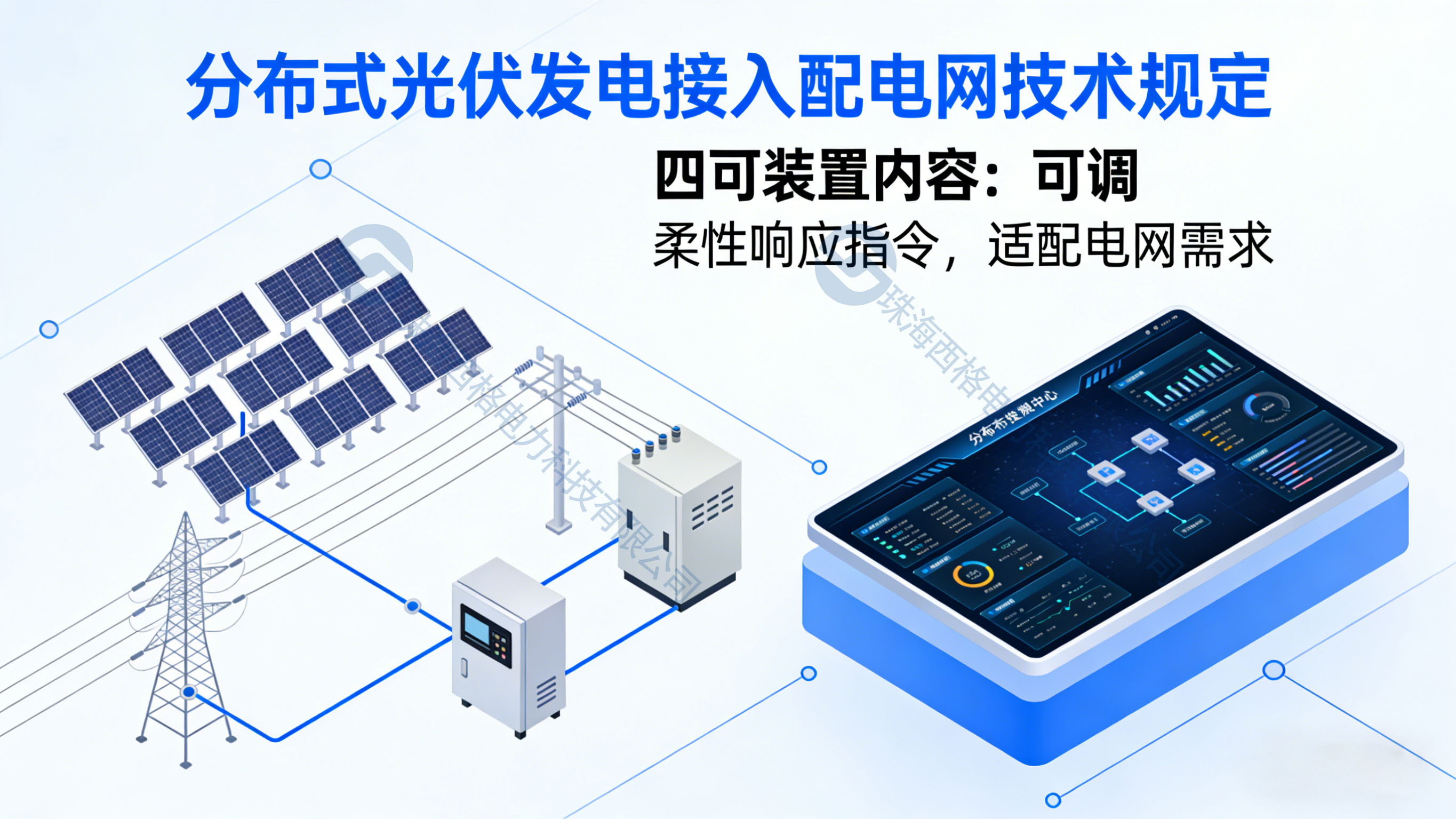

三、可調：柔性響應指令，適配電網需求

“可調”是應對光伏出力波動、提升電網消納能力的核心，要求系統接到電網指令后，能靈活調整有功、無功功率，實現從“被動適應”到“主動支撐”的轉變。GB/T 38946-2020對調節范圍、精度及響應速度作出明確界定。

核心規定包括：

• 一是功率調節范圍 ，有功功率需支持0-100%額定功率連續可調，無功功率調節需滿足功率因數在0.95-1.0之間動態調整，適配電網電壓、頻率補償需求；
• 二是調節精度與穩定性 ，有功功率調節精度需達到±1%額定功率，輸出功率波動幅度控制在額定功率的10%/分鐘以內，避免功率驟變對電網造成沖擊；
• 三是響應時效 ，低壓項目響應時間不超過2秒，高壓項目需縮短至1秒內，確?？焖俑M(jìn)電網調度指令。

不同場景解決方案存在差異：戶用項目可通過規約轉換器實現基礎調節，工商業10kV并網項目需配置AGC（自動發電控制）系統，集中式電站則需AGC與AVC（自動電壓控制）協同，實現有功、無功精準調控。

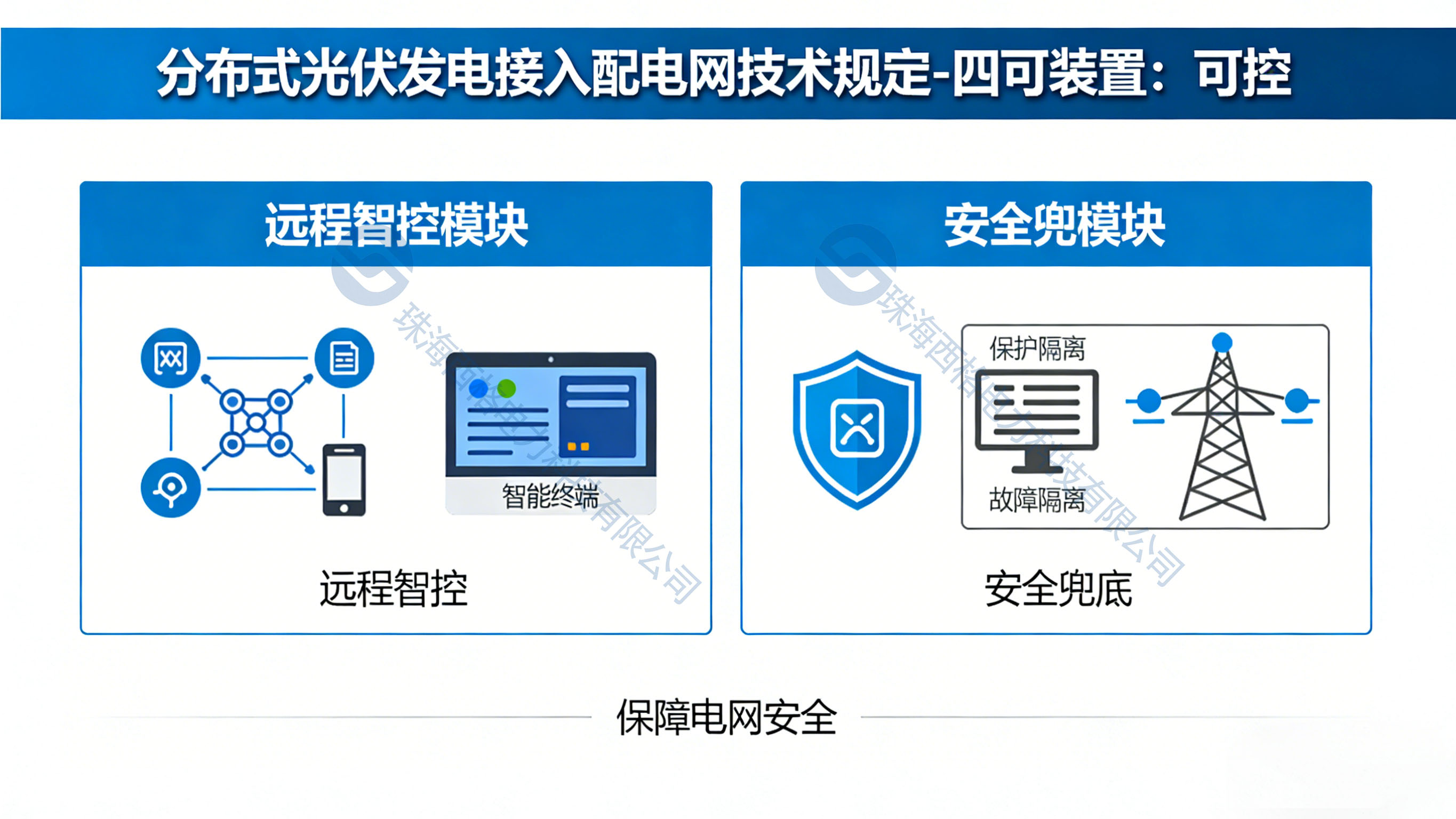

四、可控：遠程智控+安全兜底，保障電網安全

“可控”是電網安全運行的底線，要求光伏系統具備遠程操作與應急保護能力，既能響應電網有序調控，又能在故障時快速隔離風險。GB/T 38946-2020將防孤島保護、遠程控制接口等作為強制性條款。

關鍵內容包括：

• 一是遠程控制功能 ，需支持電網調度中心遠程啟停、功率限值設定等操作，并網開關需具備遠程控制接口，指令執行成功率不低于99.5%；
• 二是防孤島保護 ，電網故障斷電時，系統需在0.2秒內與電網解列，避免向電網反送電造成人員傷亡或設備損壞，且保護裝置需定期校驗，確保動作可靠；
• 三是分級控制策略 ，支持“先高壓、后低壓”“優先調控工商業項目”的電網調控邏輯，具備超容發電治理能力，持續30分鐘超報裝容量時自動觸發調節指令。

此外，國標要求通信鏈路采用SM2/SM3國密算法加密，防止數據泄露與指令篡改，確保遠程控制的安全性與可靠性。

五、合規落地：國標與地方規范的協同銜接

GB/T 38946-2020搭建了“四可”裝置的通用框架，地方電網公司結合區域特性進一步細化要求，形成“國標打底、地方補位”的合規體系。例如，新能源滲透率高的西北地區，要求集中式電站可調響應時間≤1秒；負荷密集的華東地區，側重工商業項目能耗數據細分；戶用項目門檻最低，核心滿足“可觀+基礎可測”，部分省份補充過壓保護功能即可。

從實踐價值來看，滿足“四可”要求的項目不僅能順利并網，還能降低收益風險——如浙江省明確，具備“四可”能力的項目消納補償分?jǐn)傁禂?shù)僅為0.5，不具備的則為1，直接影響項目盈利水平。同時，“四可”改造能提升發電效率約5%，降低運維成本20%，實現合規與收益的雙重提升。

《分布式光伏發電接入配電網技術規定》中關于“四可”裝置的內容，本質是通過標準化技術要求，實現分布式光伏與配電網的協同共生。從可觀的全量監測到可測的精準計量，從可調的柔性響應到可控的安全兜底，“四可”形成完整技術閉環，既破解了光伏規?；⒕W(wǎng)帶來的消納難題，又為光伏參與電力市場化交易奠定基礎。隨著新型電力系統建設推進，“四可”裝置將不再是單純的并網門檻，更成為分布式光伏高質量發展的核心支撐。
