23.2

控制FLASH的指令

對主機端（RA6M5）來說，只是它遵守最基本的QSPI通訊協議發送出的數據，但在設備端（FLASH 芯片）把這些數據解釋成不同的意義，所以才成為指令。

查看FLASH芯片的數據手冊《AT25SF321B》，可了解各種它定義的各種指令的功能及指令格式，見表23?2。

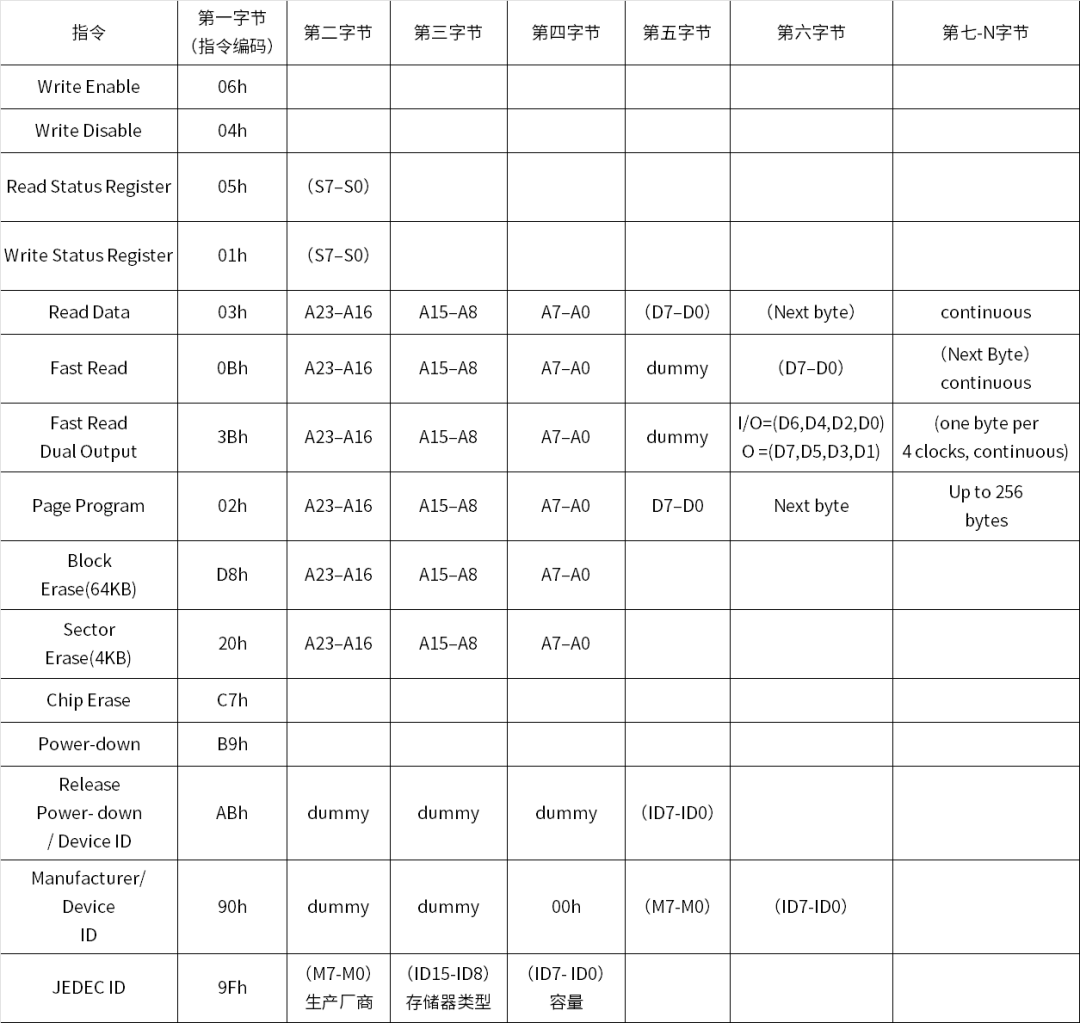

表23?2FLASH常用芯片指令表

（摘自規格書《AT25SF321B》）

該表中的第一列為指令名，第二列為指令編碼，第三至第N列的具體內容根據指令的不同而有不同的含義。其中帶括號的字節參數，方向為FLASH向主機傳輸，即命令響應，不帶括號的則為主機向FLASH傳輸。表中“A0~A23”指FLASH芯片內部存儲器組織的地址；“M0~M7”為廠商號（MANUFACTURER ID）；“ID0-ID15”為FLASH芯片的ID；“dummy”指該處可為任意數據；“D0~D7”為FLASH內部存儲矩陣的內容。

在FLSAH芯片內部，存儲有固定的廠商編號（M7-M0）和不同類型FLASH芯片獨有的編號（ID15-

ID0），見表23?3。

表23?3 FLASH數據手冊的設備ID說明

通過指令表中的讀ID指令“JEDEC ID”可以獲取這兩個編號，該指令編碼為“9Fh”，其中“9Fh”是指16進制數“9F”(相當于C 語言中的0x9F)。緊跟指令編碼的三個字節分別為FLASH芯片輸出的“(M7-M0)”、“(ID15-ID8)”及“(ID7-ID0)”。

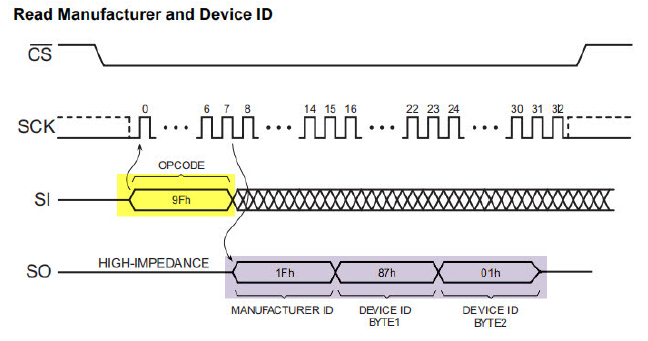

此處我們以該指令為例，配合其指令時序圖進行講解，見下圖。

主機首先通過MOSI線向FLASH芯片發送第一個字節數據為“9Fh”，當FLASH芯片收到該數據后，它會解讀成主機向它發送了“JEDEC指令”，然后它就作出該命令的響應：通過MISO線把它的廠商ID（M7-M0）及芯片類型（ID15-0）發送給主機，主機接收到指令響應后可進行校驗。常見的應用是主機端通過讀取設備ID來測試硬件是否連接正常，或用于識別設備。

對于FLASH芯片的其它指令，都是類似的，只是有的指令包含多個字節，或者響應包含更多的

數據。

實際上，編寫設備驅動都是有一定的規律可循的。首先我們要確定設備使用的是什么通訊協議。

如上一章的EEPROM使用的是I2C，本章的FLASH 使用的是SPI。那么我們就先根據它的通訊協議，選擇好RA6M5的硬件模塊，并進行相應的I2C或SPI模塊初始化。

接著，我們要了解目標設備的相關指令，因為不同的設備，都會有相應的不同的指令。如EEPROM中會把第一個數據解釋為內部存儲矩陣的地址(實質就是指令)。而FLASH則定義了更多的指令，有寫指令、讀指令、讀ID指令等等。最后，我們根據這些指令的格式要求，使用通訊協議向設備發送指令，達到控制設備的目標。

為了方便使用，我們把FLASH芯片的常用指令編碼使用宏來封裝起來，后面需要發送指令編碼

的時候我們直接使用這些宏即可。

列表1：FLASH指令編碼表

左右滑動查看完整內容

/*FLASH 常用命令*/
#defineWriteEnable 0x06
#defineWriteDisable 0x04
#defineReadStatusReg 0x05
#defineWriteStatusReg 0x01
#defineReadData 0x03
#defineFastReadData 0x0B
#defineFastReadDual 0x3B
#definePageProgram 0x02
#defineBlockErase 0xD8
#defineSectorErase 0x20
#defineChipErase 0xC7
#definePowerDown 0xB9
#defineReleasePowerDown 0xAB
#defineDeviceID 0xAB
#defineManufactDeviceID 0x90
#defineJedecDeviceID 0x9F
/* 其它*/
#definesFLASH_ID 0x1F8701
#defineDummy_Byte 0xFF
