23.3

實驗：讀寫外部Flash芯片

23.3.1

硬件設計

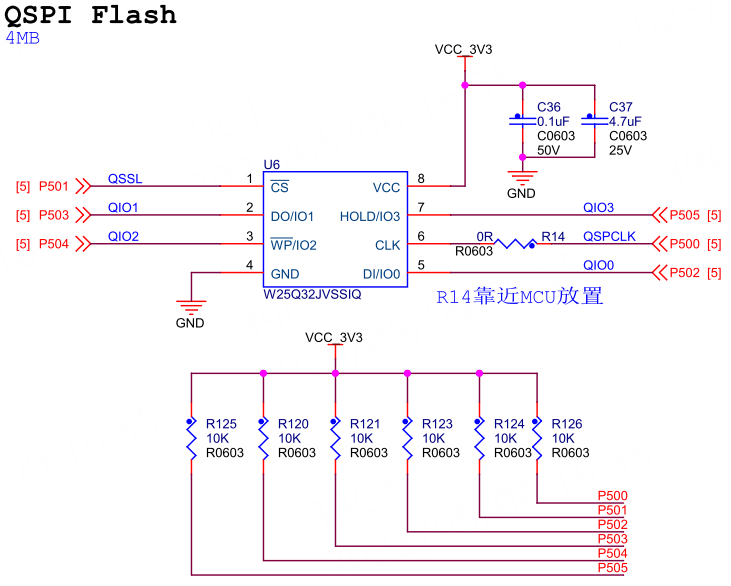

野火啟明6M5開發板的QSPI FLASH電路圖如圖所示：

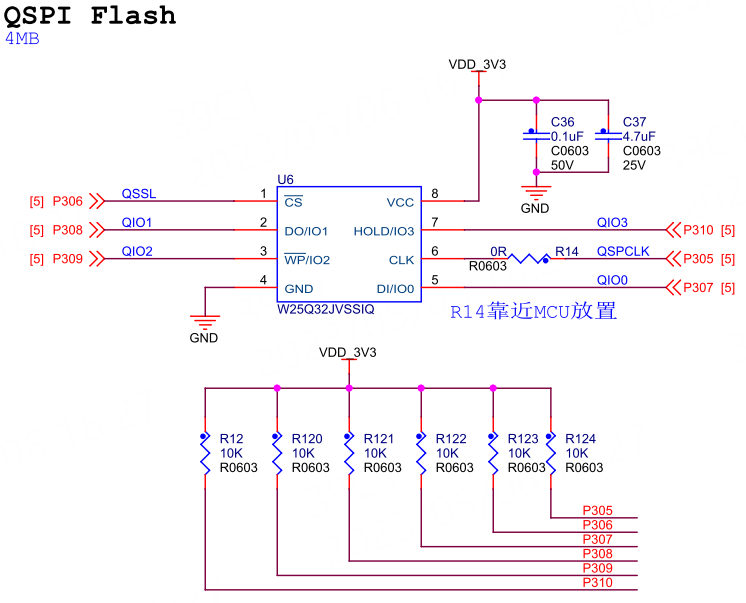

野火啟明4M2開發板的QSPI FLASH電路圖如圖所示：

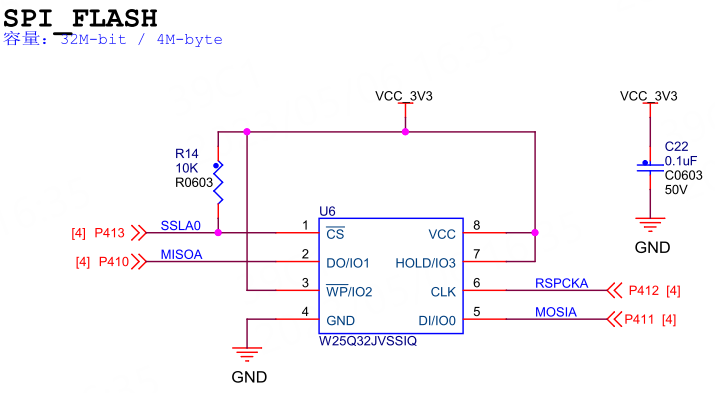

野火啟明2L1開發板的SPI FLASH電路圖如圖所示：

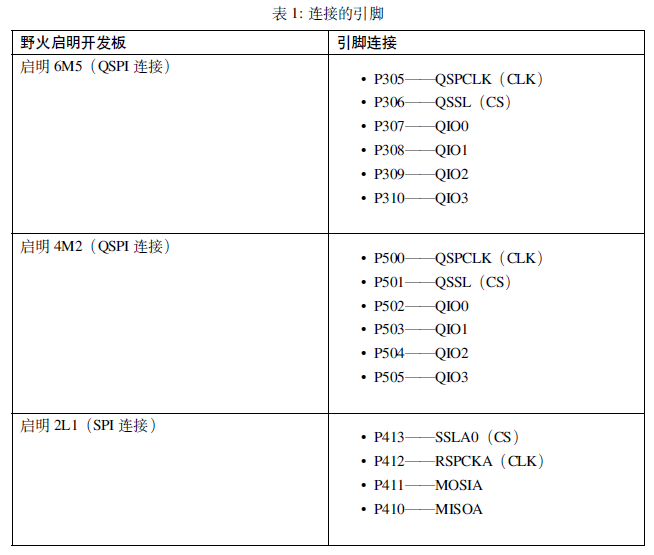

FLASH芯片連接到MCU的引腳如下表所示。

23.3.2

軟件設計

23.3.2.1

新建工程

因?yàn)楸菊鹿?jié)的QSPI Flash相關實驗例程需要用到板子上的串口功能，因此我們可以直接以前面的“19_UART_Receive_Send”工程為基礎進行修改。

對于e2studio開發環境：拷貝一份我們之前的e2s工程模板“19_UART_Receive_Send”，然后將工程文件夾重命名為“QSPI_Flash”，最后再將它導入到我們的e2studio工作空間中。

對于Keil開發環境：拷貝一份我們之前的Keil工程模板“19_UART_Receive_Send”，然后將工程文件夾重命名為“QSPI_Flash”，并進入該文件夾里面雙擊Keil工程文件，打開該工程。

注

對于野火啟明2L1開發板，連接外部Flash使用的是普通SPI接口，工程文件夾可重命名為“SPI_Flash”。

工程新建好之后，在工程根目錄的“src”文件夾下面新建“qspi_flash”或“spi_flash”文件夾，再進入改文件夾里面新建源文件和頭文件：“bsp_qspi_flash.c/.h”（啟明6M5/啟明4M2開發板）或“bsp_spi_flash.c/.h”（啟明2L1開發板）。

工程文件結構如下。

列表2：文件結構

左右滑動查看完整內容

QSPI_Flash（啟明6M5/啟明4M2開發板）或SPI_Flash（啟明2L1開發板）
├─ ......
└─src
├─ led
│ ├─ bsp_led.c
│ └─ bsp_led.h
├─ debug_uart
│ ├─ bsp_debug_uart.c
│ └─ bsp_debug_uart.h
├─ qspi_flash 或spi_flash（啟明2L1開發板）
│ ├─ bsp_qspi_flash.c或bsp_spi_flash.c（啟明2L1開發板）
│ └─ bsp_qspi_flash.h或bsp_spi_flash.h（啟明2L1開發板）
└─ hal_entry.c

23.3.2.2.FSP配置

打開工程項目的 FSP 配置界面進行配置。 啟明6M5/啟明4M2開發板對比啟明2L1開發板，由于前者使用QSPI外設連接Flash芯片，后者使用SPI外設連接Flash芯片， QSPI與SPI是兩個不同的外設，因此它們的FSP配置方法有比較大的不同。

對于啟明6M5/啟明4M2開發板的 “QSPI_Flash” 工程：

打開工程項目的 FSP 配置界面之后，首先切到“Pins”頁面，配置QSPI引腳。

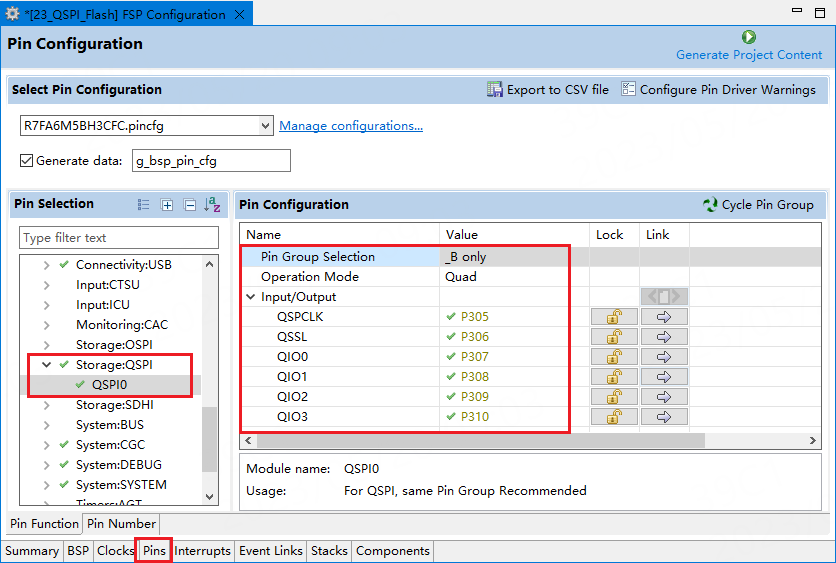

啟明6M5按照如下圖所示配置：

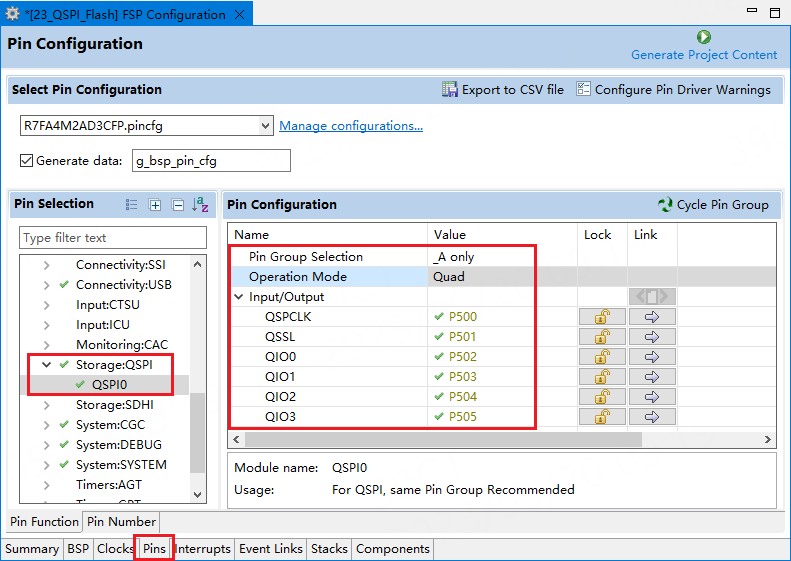

啟明4M2按照如下圖所示配置：

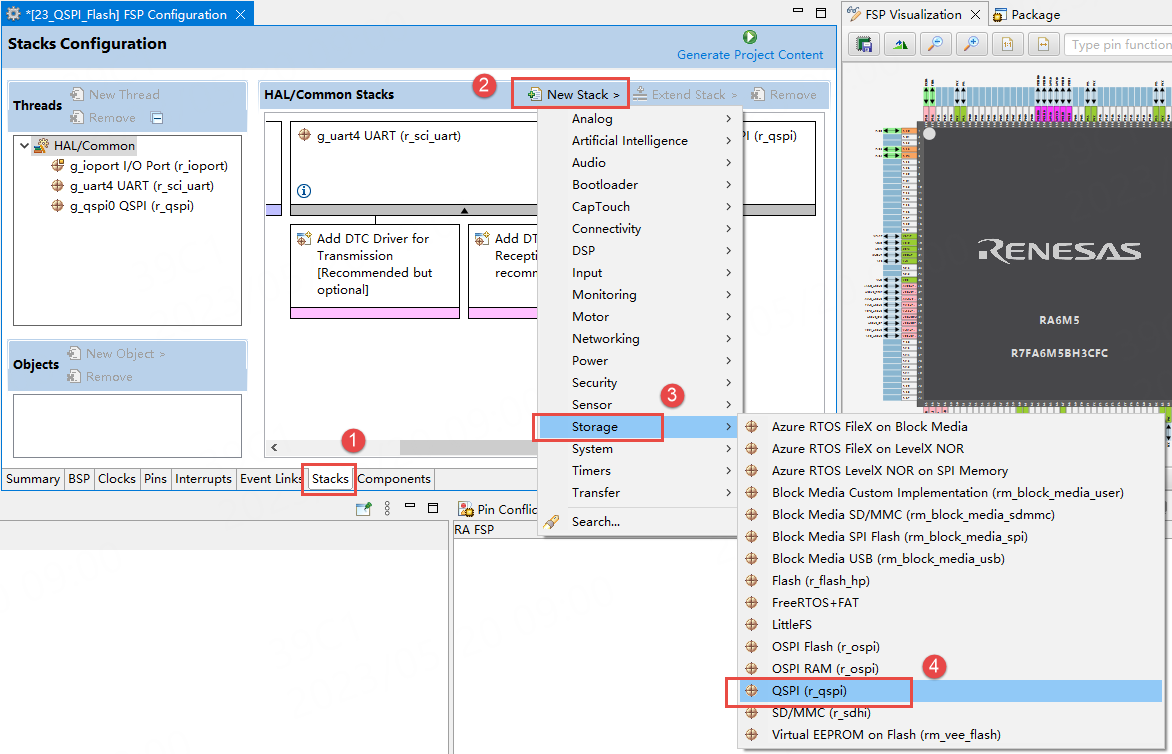

接著在 FSP 配置界面里面依次點擊“Stacks”->“New Stack”->“Storage”->“QSPI”來添加QSPI模塊。 如下圖所示。

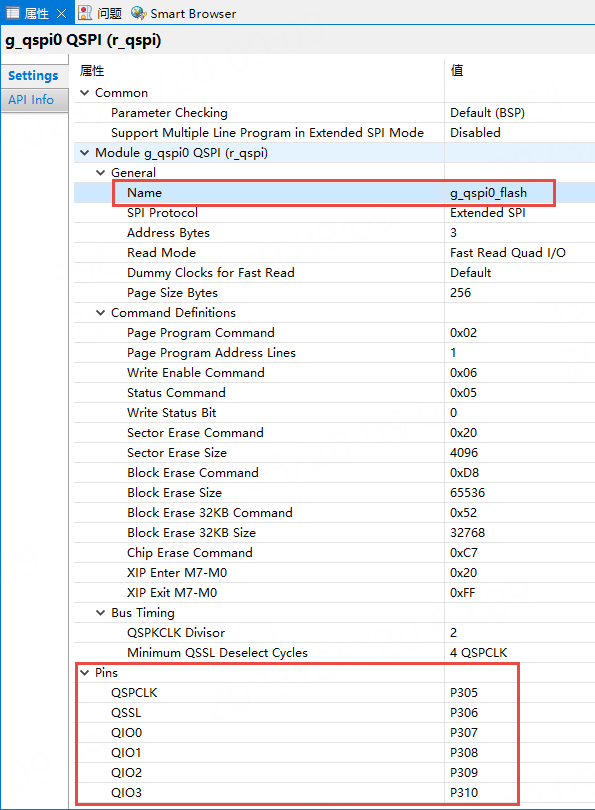

按照如下圖所示對 QSPI 模塊屬性進行配置：

QSPI 模塊的屬性介紹如下：

注解

當我們需要QSPI四根線進行四線快數讀取數據的時候，我們只需要在Read Mode里選擇 Fast Read Quad I/O 即可。

對于啟明2L1開發板的 “SPI_Flash” 工程：

打開工程項目的 FSP 配置界面之后，首先切到“Pins”頁面，配置SPI引腳。

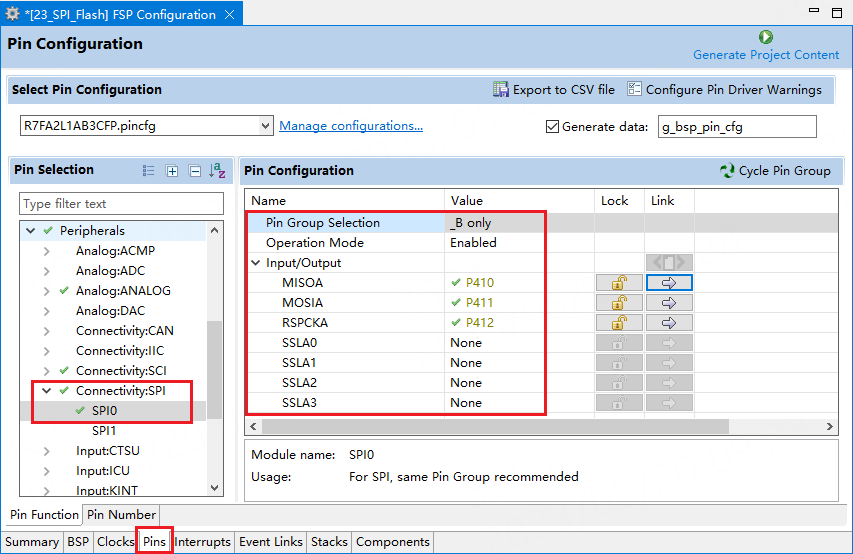

啟明2L1按照如下圖所示配置：

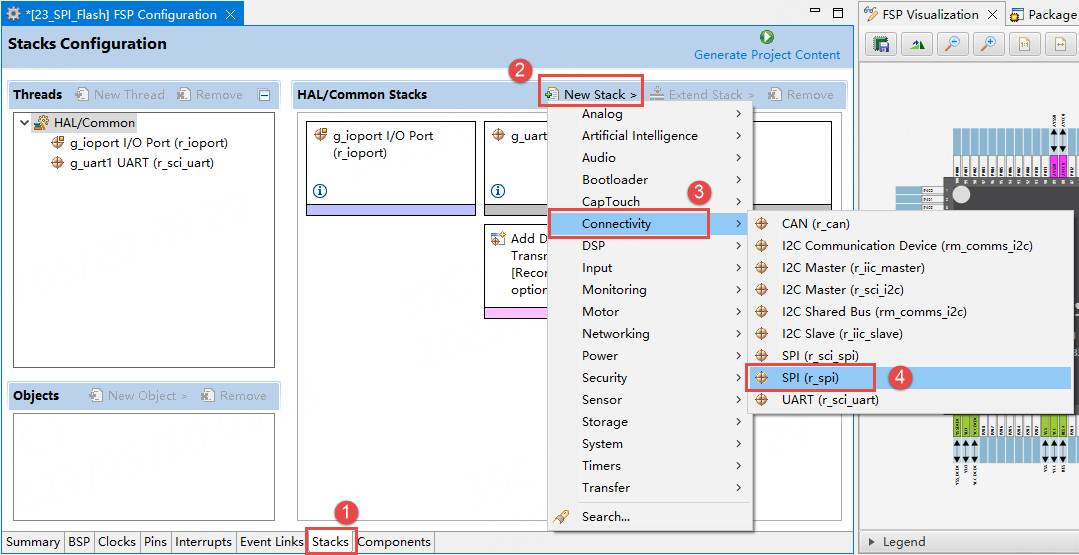

接著在 FSP 配置界面里面依次點擊Stacks->New Stack->Connectivity->SPI (r_spi)來添加SPI模塊。 如下圖所示。

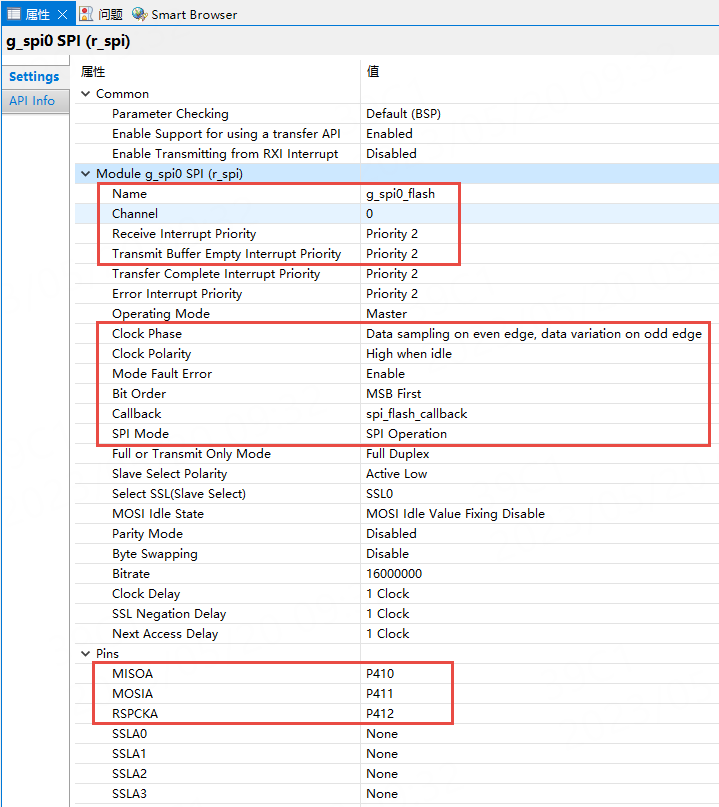

按照如下圖所示對 SPI 模塊屬性進行配置：

SPI 模塊的屬性介紹如下：

配置完成之后可以按下快捷鍵“Ctrl + S”保存， 最后點右上角的“Generate Project Content”按鈕，讓軟件自動生成配置代碼即可。

接下來就可以為外部串行Flash編寫操作代碼了。 使用 QSPI 和使用 SPI 操作串行Flash其實是類似的，只是兩者的通信接口不同而已。 下面以啟明6M5開發板為例，對串行Flash芯片進行操作。啟明4M2和啟明2L1的代碼讀者可直接參考相應配套例程。

23.3.2.3.QSPI直接讀寫FLASH函數

當使用QSPI接口時，通過 R_QSPI_DirectWrite 和 R_QSPI_DirectRead 這兩個函數，可以直接讀寫QSPI FLASH， 通過這種方式，用戶需要寫入FLASH芯片的控制指令進行相應操作。

R_QSPI_DirectWrite 的函數原型如下：

fsp_err_t R_QSPI_DirectWrite (spi_flash_ctrl_t  * p_ctrl,uint8_t const * const p_src,uint32_t const  bytes,bool const  read_after_write)

發送一個數組的數據，p_src需要發送的數組，bytes字節的長度，read_after_write是否發送數據的截止信號（意思是將QSSL拉高代表數據的截止），一般我們需要和R_QSPI_DirectRead進行組合發送數據。 在這個函數之后我們需要增加一定時間的延時，或者是通過中斷來進行判斷寫入數據是否成功。

R_QSPI_DirectRead 的函數原型如下：

fsp_err_t R_QSPI_DirectRead (spi_flash_ctrl_t * p_ctrl, uint8_t * const p_dest, uint32_t const bytes)

接收一個數組的數據，p_dest需要接收到的數組，bytes需要接收數組的長度（字節）。在執行讀取的函數命令之后我們需要增加一定時間的延時，或者是通過中斷來進行判斷讀取數據是否成功。

在此之后，我們將使用R_QSPI_DirectWrite和R_QSPI_DirectRead的組合，來實現我們想要的一些功能。

23.3.2.4.讀取FLASH芯片ID

根據“JEDEC”指令的時序，我們把讀取FLASH ID的過程編寫成一個函數，見下

代碼清單 讀取FLASH芯片ID

/**
* @brief  讀取FLASH ID
* @param  無
* @retval FLASH ID
*/
uint32_t QSPI_Flash_ReadID(void)
{
   unsigned char data[6] = {};
   uint32_t back;
   data[0] = JedecDeviceID;

   R_QSPI_DirectWrite(&g_qspi0_flash_ctrl, &data[0], 1, true);     //false: close the spi  true: go go go
   R_QSPI_DirectRead(&g_qspi0_flash_ctrl, &data[0], 3);

   /*把數據組合起來，作為函數的返回值*/
   back = (data[0] << 16) | (data[1] << 8) | (data[2]);

   return back;
}

這段代碼利用FSP里的R_QSPI_DirectWrite函數發送JedecDeviceID指令，然后通過R_QSPI_DirectRead函數讀取三個字節的函數，最后把讀取到的這3個數據合并到一個變量中，然后作為函數返回值，把該返回值與我們預先定義的ID進行對比，即可知道FLASH芯片是否正常。

23.3.2.5.FLASH寫使能

在向FLASH芯片存儲矩陣寫入數據前，首先要使能寫操作，通過“Write Enable”命令即可寫使能，見下。

代碼清單 寫使能命令

/**
* @brief  向FLASH發送 寫使能 命令
* @param  none
* @retval none
*/
void QSPI_Flash_WriteEnable(void)
{
   unsigned char data[6] = {};
   data[0] = WriteEnable;
   R_QSPI_DirectWrite(&g_qspi0_flash_ctrl, &data[0], 1, false);
}

23.3.2.6.讀取當前FLASH狀態

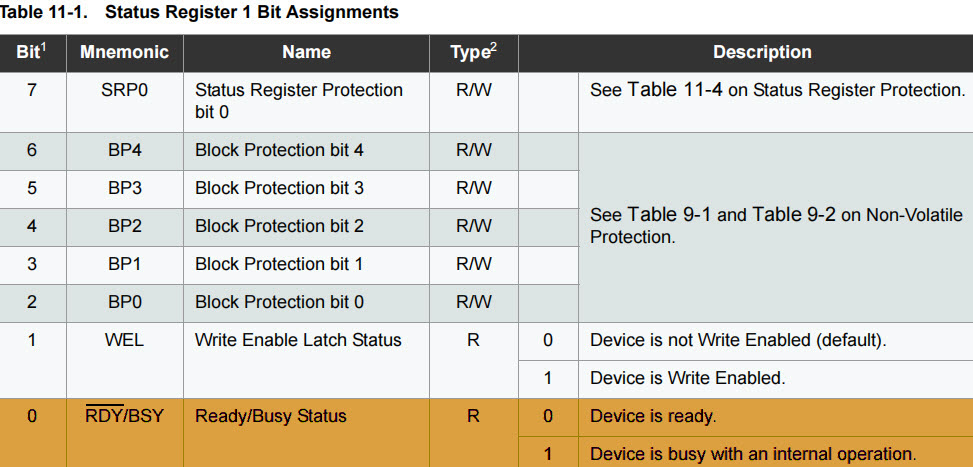

與EEPROM一樣，由于FLASH芯片向內部存儲矩陣寫入數據需要消耗一定的時間，并不是在總線通訊結束的一瞬間完成的， 所以在寫操作后需要確認FLASH芯片“空閑”時才能進行再次寫入。為了表示自己的工作狀態， FLASH芯片定義了一個狀態寄存器，如下圖所示。

我們只關注這個狀態寄存器的第0位“BUSY”，當這個位為“1”時，表明FLASH芯片處于忙碌狀態，它可能正在對內部的存儲矩陣進行“擦除”或“數據寫入”的操作。

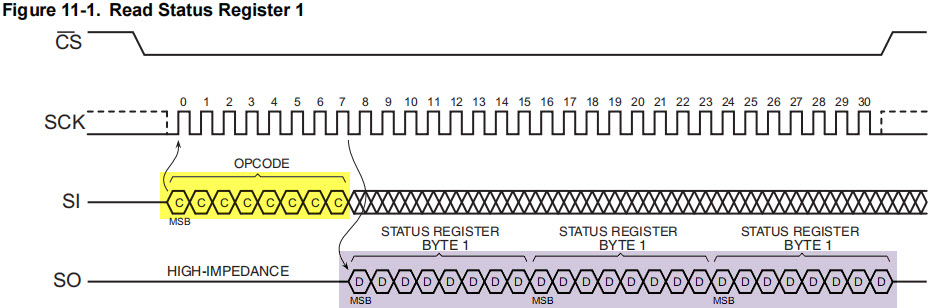

利用指令表中的“Read Status Register”指令可以獲取FLASH芯片狀態寄存器的內容，其時序見下圖。

只要向FLASH芯片發送了讀狀態寄存器的指令，F(xiàn)LASH芯片就會持續向主機返回最新的狀態寄存器內容， 直到收到SPI通訊的停止信號。據此我們編寫了具有等待FLASH芯片寫入結束功能的函數，見下。

代碼清單 通過讀狀態寄存器等待FLASH芯片空閑

/**
* @brief  等待WIP(BUSY)標志被置0，即等待FLASH內部數據寫入完畢
* @param  無
*/
fsp_err_t QSPI_Flash_WaitForWriteEnd(void)
{
   spi_flash_status_t status = {.write_in_progress = true};
   int32_t time_out          = (INT32_MAX);
   fsp_err_t err             = FSP_SUCCESS;

   do
   {
      /* Get status from QSPI flash device */
      err = R_QSPI_StatusGet(&g_qspi0_flash_ctrl, &status);
      if (FSP_SUCCESS != err)
      {
            printf("R_QSPI_StatusGet Failed\r\n");
            return err;
      }

      /* Decrement time out to avoid infinite loop in case of consistent failure */
      --time_out;

      if (RESET_VALUE >= time_out)
      {
            printf("\r\n ** Timeout : No result from QSPI flash status register ** \r\n");
            return FSP_ERR_TIMEOUT;
      }

   }
   while (false != status.write_in_progress);

   return err;
}

這段代碼發送R_QSPI_StatusGet函數獲取當前的芯片是否在寫入狀態，并在while循環里持續獲取寄存器的內容并檢驗它的標志位，一直等待到該標志表示寫入結束時才退出本函數，以便繼續后面與FLASH芯片的數據通訊。

23.3.2.7.FLASH扇區擦除

由于FLASH存儲器的特性決定了它只能把原來為“1”的數據位改寫成“0”，而原來為“0”的數據位不能直接改寫為“1”。所以這里涉及到數據“擦除”的概念，在寫入前，必須要對目標存儲矩陣進行擦除操作，把矩陣中的數據位擦除為“1”，在數據寫入的時候，如果要存儲數據“1”，那就不修改存儲矩陣 ，在要存儲數據“0”時，才更改該位。

通常，對存儲矩陣擦除的基本操作單位都是多個字節進行，如本例子中的FLASH芯片支持“扇區擦除”、“塊擦除”以及“整片擦除”，見下表。

本實驗FLASH芯片的擦除單位

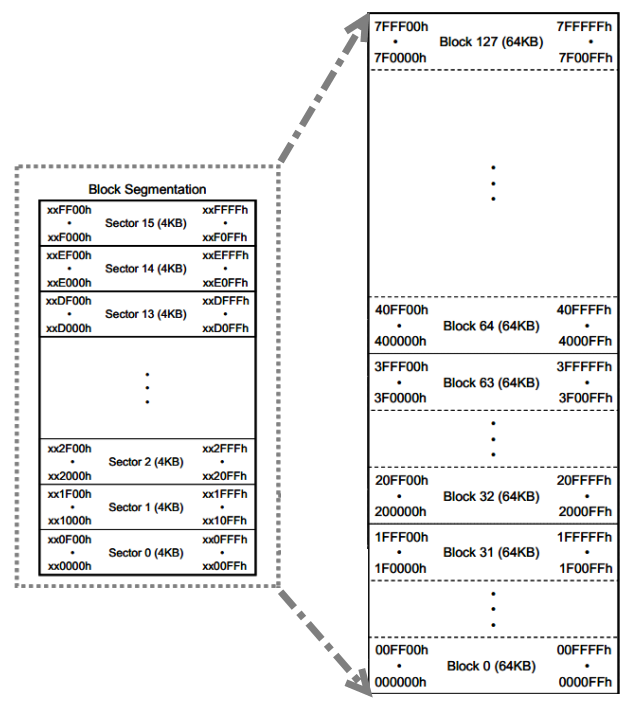

FLASH芯片的最小擦除單位為扇區(Sector)，而一個塊(Block)包含16個扇區，其內部存儲矩陣分布見下圖。

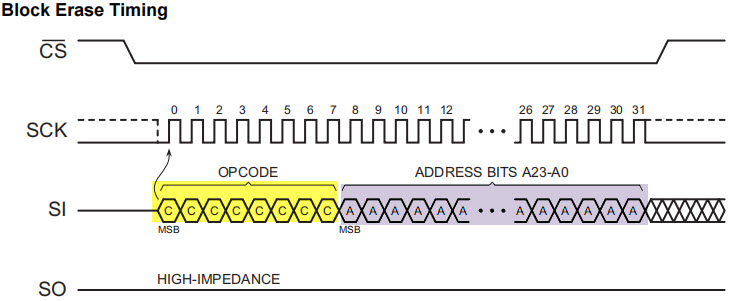

使用扇區擦除指令“Sector Erase”可控制FLASH芯片開始擦寫，其指令時序見下圖。

扇區擦除指令的第一個字節為指令編碼，緊接著發送的3個字節用于表示要擦除的存儲矩陣地址。 要注意的是在扇區擦除指令前，還需要先發送“寫使能”指令，發送扇區擦除指令后， 通過讀取寄存器狀態等待扇區擦除操作完畢，代碼實現見下。

代碼清單 擦除扇區

/**
* @brief  擦除FLASH扇區
* @param  SectorAddr：要擦除的扇區地址
* @retval 無
*/
void QSPI_Flash_SectorErase(uint32_t adress)
{
   unsigned char data[6] = {};

   data[0] = 0x06;     //write_enable_command
   data[1] = 0x20;     //erase_command
   data[2] = (uint8_t)(adress >> 16);
   data[3] = (uint8_t)(adress >> 8);
   data[4] = (uint8_t)(adress);
   R_QSPI->SFMCMD = 1U;
   R_QSPI->SFMCOM = data[0];
   R_QSPI_DirectWrite(&g_qspi0_flash_ctrl, &data[1], 4, false);

   QSPI_Flash_WaitForWriteEnd();
}

這段代碼使用瑞薩FSP調用R_QSPI_DirectWrite()發送四個字節的數據， 先發送寫使能0x06，之后通過R_QSPI_DirectWrite()發送扇區的刪除命令0x02，以及三個字節的地址。調用扇區擦除指令時注意輸入的地址要對齊到4KB。

23.3.2.8.FLASH的頁寫入

目標扇區被擦除完畢后，就可以向它寫入數據了。與EEPROM類似，F(xiàn)LASH芯片也有頁寫入命令， 使用頁寫入命令最多可以一次向FLASH傳輸256個字節的數據，我們把這個單位為頁大小。 FLASH頁寫入的時序見下圖。

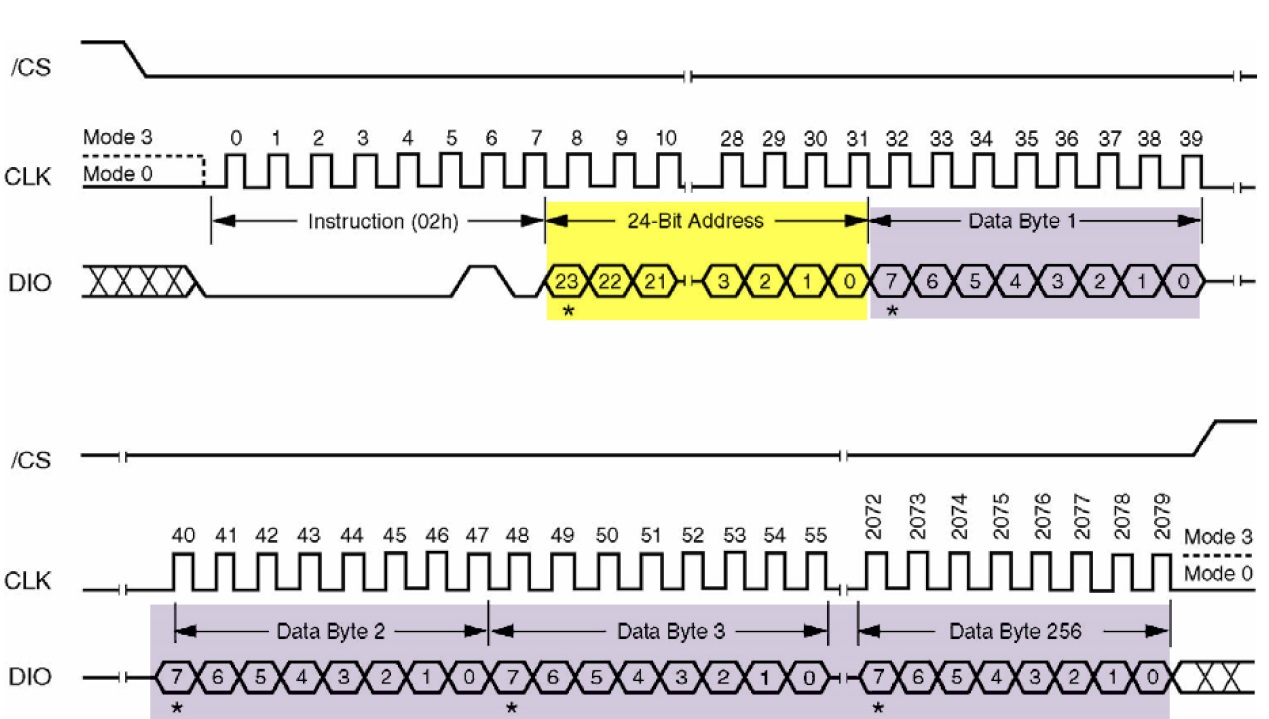

從時序圖可知，第1個字節為“頁寫入指令”編碼，2-4字節為要寫入的“地址Address”，接著的是要寫入的內容，最多可以發送256字節數據，這些數據將會從“地址Address”開始，按順序?qū)懭氲紽LASH的存儲矩陣。若發送的數據超出256個，則會覆蓋前面發送的數據。

與擦除指令不一樣，頁寫入指令的地址并不要求按256字節對齊，只要確認目標存儲單元是擦除狀態即可(即被擦除后沒有被寫入過)。所以，若對“地址x”執行頁寫入指令后，發送了200個字節數據后終止通訊，下一次再執行頁寫入指令，從“地址(x+200)”開始寫入200個字節也是沒有問題的(小于256均可)。 只是在實際應用中由于基本擦除單元是4KB，一般都以扇區為單位進行讀寫，想深入了解，可學習我們的“FLASH文件系統”相關的例子。

把頁寫入時序封裝成函數，其實現見下。

代碼清單 FLASH的頁寫入

/**
* @brief  對FLASH按頁寫入數據，調用本函數寫入數據前需要先擦除扇區
* @param  pBuffer，要寫入數據的指針
* @param  WriteAddr，寫入地址
* @param  NumByteToWrite，寫入數據長度，必須小于等于頁大小
* @retval 無
*/
void QSPI_Flash_PageWrite(uint8_t *pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite)
{
   R_QSPI_Write(&g_qspi0_flash_ctrl, pBuffer, WriteAddr, NumByteToWrite);
   QSPI_Flash_WaitForWriteEnd();
}


static void qspi_d0_byte_write_standard(uint8_t byte)
{
   R_QSPI->SFMCOM = byte;
}

/**
* @brief  讀取flash數據
* @param  p_ctrl
* @param  p_src     需要傳回的數據
* @param  p_dest    數據地址
* @param  byte_count    數據長度
*/
fsp_err_t R_QSPI_Read(spi_flash_ctrl_t     *p_ctrl,
                     uint8_t              *p_src,
                     uint8_t *const       p_dest,
                     uint32_t              byte_count)
{
   qspi_instance_ctrl_t *p_instance_ctrl = (qspi_instance_ctrl_t *) p_ctrl;


   uint32_t chip_address = (uint32_t) p_dest - (uint32_t) QSPI_DEVICE_START_ADDRESS + R_QSPI->SFMCNT1;

   bool restore_spi_mode = false;
   void (* write_command)(uint8_t byte) = qspi_d0_byte_write_standard;
   void (* write_address)(uint8_t byte) = qspi_d0_byte_write_standard;

#if QSPI_CFG_SUPPORT_EXTENDED_SPI_MULTI_LINE_PROGRAM

   /* If the peripheral is in extended SPI mode, and the configuration provided in the BSP allows for programming on
   * multiple data lines, and a unique command is provided for the required mode, update the SPI protocol to send
   * data on multiple lines. */
   if ((SPI_FLASH_DATA_LINES_1 != p_instance_ctrl->data_lines) &&
            (SPI_FLASH_PROTOCOL_EXTENDED_SPI == R_QSPI->SFMSPC_b.SFMSPI))
   {
      R_QSPI->SFMSPC_b.SFMSPI = p_instance_ctrl->data_lines;

      restore_spi_mode = true;

      /* Write command in extended SPI mode on one line. */
      write_command = gp_qspi_prv_byte_write[p_instance_ctrl->data_lines];

      if (SPI_FLASH_DATA_LINES_1 == p_instance_ctrl->p_cfg->page_program_address_lines)
      {
            /* Write address in extended SPI mode on one line. */
            write_address = gp_qspi_prv_byte_write[p_instance_ctrl->data_lines];
      }
   }
#endif

   /* Enter Direct Communication mode */
   R_QSPI->SFMCMD = 1;

   /* Send command to enable writing */
   write_command(0x03);

   /* Write the address. */
   if ((p_instance_ctrl->p_cfg->address_bytes & R_QSPI_SFMSAC_SFMAS_Msk) == SPI_FLASH_ADDRESS_BYTES_4)
   {
      /* Send the most significant byte of the address */
      write_address((uint8_t)(chip_address >> 24));
   }

   /* Send the remaining bytes of the address */
   write_address((uint8_t)(chip_address >> 16));
   write_address((uint8_t)(chip_address >> 8));
   write_address((uint8_t)(chip_address));

   /* Write the data. */
   uint32_t index = 0;
   while (index < byte_count)
   {
      /* Read the device memory into the passed in buffer */
      *(p_src + index) = (uint8_t) R_QSPI->SFMCOM;
      index++;
   }

   /* Close the SPI bus cycle. Reference section 39.10.3 "Generating the SPI Bus Cycle during Direct Communication"
   * in the RA6M3 manual R01UH0886EJ0100. */
   R_QSPI->SFMCMD = 1;


   /* Return to ROM access mode */
   R_QSPI->SFMCMD = 0;

   return FSP_SUCCESS;
}

這段代碼使用瑞薩FSP調用R_QSPI_Write()函數進行進行頁寫入， 先發送“寫使能”命令，接著才開始頁寫入時序，然后發送指令編碼、地址， 再把要寫入的數據一個接一個地發送出去，發送完后結束通訊，通過get_flash_status()函數來 檢查FLASH狀態寄存器， 等待FLASH內部寫入結束。

23.3.2.9.不定量數據寫入

應用的時候我們常常要寫入不定量的數據，直接調用“頁寫入”函數并不是特別方便，所以我們?cè)谒幕A(chǔ)上編寫了“不定量數據寫入”的函數， 基實現見下。

代碼清單 不定量數據寫入

/**
* @brief  對FLASH寫入數據，調用本函數寫入數據前需要先擦除扇區
* @param  pBuffer，要寫入數據的指針
* @param  WriteAddr，寫入地址
* @param  NumByteToWrite，寫入數據長度
* @retval 無
*/
void QSPI_Flash_BufferWrite(uint8_t *pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite)
{
   uint8_t NumOfPage = 0, NumOfSingle = 0, Addr = 0, count = 0, temp = 0;

   /*mod運算求余，若writeAddr是SPI_FLASH_PageSize整數倍，運算結果Addr值為0*/
   Addr = WriteAddr % SPI_FLASH_PageSize;

   /*差count個數據值，剛好可以對齊到頁地址*/
   count = SPI_FLASH_PageSize - Addr;
   /*計算出要寫多少整數頁*/
   NumOfPage =  NumByteToWrite / SPI_FLASH_PageSize;
   /*mod運算求余，計算出剩余不滿一頁的字節數*/
   NumOfSingle = NumByteToWrite % SPI_FLASH_PageSize;

   /* Addr=0,則WriteAddr 剛好按頁對齊 aligned  */
   if (Addr == 0)
   {
      /* NumByteToWrite < SPI_FLASH_PageSize */
      if (NumOfPage == 0)
      {
            R_QSPI_Write(&g_qspi0_flash_ctrl, pBuffer, WriteAddr, NumByteToWrite);
            QSPI_Flash_WaitForWriteEnd();

      }
      else /* NumByteToWrite > SPI_FLASH_PageSize */
      {
            /*先把整數頁都寫了*/
            while (NumOfPage--)
            {
               R_QSPI_Write(&g_qspi0_flash_ctrl, pBuffer, WriteAddr, SPI_FLASH_PageSize);
               QSPI_Flash_WaitForWriteEnd();

               WriteAddr +=  SPI_FLASH_PageSize;
               pBuffer += SPI_FLASH_PageSize;
            }
            /*若有多余的不滿一頁的數據，把它寫完*/
            R_QSPI_Write(&g_qspi0_flash_ctrl, pBuffer, WriteAddr, NumOfSingle);
            QSPI_Flash_WaitForWriteEnd();

      }
   }
   /* 若地址與 SPI_FLASH_PageSize 不對齊  */
   else
   {
      /* NumByteToWrite < SPI_FLASH_PageSize */
      if (NumOfPage == 0)
      {
            /*當前頁剩余的count個位置比NumOfSingle小，一頁寫不完*/
            if (NumOfSingle > count)
            {
               temp = NumOfSingle - count;
               /*先寫滿當前頁*/
               R_QSPI_Write(&g_qspi0_flash_ctrl, pBuffer, WriteAddr, count);
               QSPI_Flash_WaitForWriteEnd();


               WriteAddr +=  count;
               pBuffer += count;
               /*再寫剩余的數據*/
               R_QSPI_Write(&g_qspi0_flash_ctrl, pBuffer, WriteAddr, temp);
               QSPI_Flash_WaitForWriteEnd();

            }
            else /*當前頁剩余的count個位置能寫完NumOfSingle個數據*/
            {
               R_QSPI_Write(&g_qspi0_flash_ctrl, pBuffer, WriteAddr, NumByteToWrite);
               QSPI_Flash_WaitForWriteEnd();

            }
      }
      else /* NumByteToWrite > SPI_FLASH_PageSize */
      {
            /*地址不對齊多出的count分開處理，不加入這個運算*/
            NumByteToWrite -= count;
            NumOfPage =  NumByteToWrite / SPI_FLASH_PageSize;
            NumOfSingle = NumByteToWrite % SPI_FLASH_PageSize;

            /* 先寫完count個數據，為的是讓下一次要寫的地址對齊 */
            R_QSPI_Write(&g_qspi0_flash_ctrl, pBuffer, WriteAddr, count);
            QSPI_Flash_WaitForWriteEnd();

            /* 接下來就重復地址對齊的情況 */
            WriteAddr +=  count;
            pBuffer += count;
            /*把整數頁都寫了*/
            while (NumOfPage--)
            {
               R_QSPI_Write(&g_qspi0_flash_ctrl, pBuffer, WriteAddr, SPI_FLASH_PageSize);
               QSPI_Flash_WaitForWriteEnd();

               WriteAddr +=  SPI_FLASH_PageSize;
               pBuffer += SPI_FLASH_PageSize;
            }
            /*若有多余的不滿一頁的數據，把它寫完*/
            if (NumOfSingle != 0)
            {
               R_QSPI_Write(&g_qspi0_flash_ctrl, pBuffer, WriteAddr, NumOfSingle);
               QSPI_Flash_WaitForWriteEnd();

            }
      }
   }
}

這段代碼與EEPROM章節中的“快速寫入多字節”函數原理是一樣的，運算過程在此不再贅述。區別是頁的大小以及實際數據寫入的時候，使用的是針對FLASH芯片的頁寫入函數，且在實際調用這個“不定量數據寫入”函數時，還要注意確保目標扇區處于擦除狀態。

23.3.2.10.從FLASH讀取數據

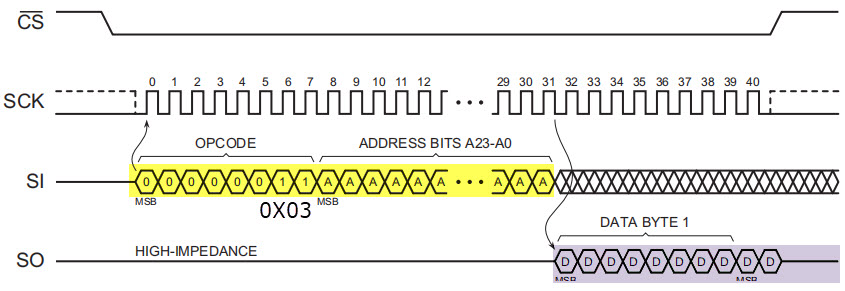

相對于寫入，F(xiàn)LASH芯片的數據讀取要簡單得多，使用讀取指令“Read Data”即可，其指令時序見下圖。

發送了指令編碼及要讀的起始地址后，F(xiàn)LASH芯片就會按地址遞增的方式返回存儲矩陣的內容，讀取的數據量沒有限制， 只要沒有停止通訊，F(xiàn)LASH芯片就會一直返回?cái)?shù)據。代碼實現見下。

代碼清單 從FLASH讀取數據

/**
* @brief  讀取FLASH數據，減少ctrl這個標志
* @param  pBuffer，存儲讀出數據的指針
* @param  ReadAddr，讀取地址
* @param  NumByteToRead，讀取數據長度
* @retval 無
*/
void QSPI_Flash_BufferRead(uint8_t *pBuffer, uint32_t ReadAddr, uint16_t NumByteToRead)
{
   R_QSPI_Read(&g_qspi0_flash_ctrl, pBuffer, ReadAddr, NumByteToRead);
}

/**
* @brief  讀取flash數據
* @param  p_ctrl
* @param  p_src     需要傳回的數據
* @param  p_dest    數據地址
* @param  byte_count    數據長度
*/
fsp_err_t R_QSPI_Read(spi_flash_ctrl_t     *p_ctrl,
                     uint8_t              *p_src,
                     uint8_t *const       p_dest,
                     uint32_t              byte_count)
{
   qspi_instance_ctrl_t *p_instance_ctrl = (qspi_instance_ctrl_t *) p_ctrl;


   uint32_t chip_address = (uint32_t) p_dest - (uint32_t) QSPI_DEVICE_START_ADDRESS + R_QSPI->SFMCNT1;

   bool restore_spi_mode = false;
   void (* write_command)(uint8_t byte) = qspi_d0_byte_write_standard;
   void (* write_address)(uint8_t byte) = qspi_d0_byte_write_standard;

#if QSPI_CFG_SUPPORT_EXTENDED_SPI_MULTI_LINE_PROGRAM

   /* If the peripheral is in extended SPI mode, and the configuration provided in the BSP allows for programming on
   * multiple data lines, and a unique command is provided for the required mode, update the SPI protocol to send
   * data on multiple lines. */
   if ((SPI_FLASH_DATA_LINES_1 != p_instance_ctrl->data_lines) &&
            (SPI_FLASH_PROTOCOL_EXTENDED_SPI == R_QSPI->SFMSPC_b.SFMSPI))
   {
      R_QSPI->SFMSPC_b.SFMSPI = p_instance_ctrl->data_lines;

      restore_spi_mode = true;

      /* Write command in extended SPI mode on one line. */
      write_command = gp_qspi_prv_byte_write[p_instance_ctrl->data_lines];

      if (SPI_FLASH_DATA_LINES_1 == p_instance_ctrl->p_cfg->page_program_address_lines)
      {
            /* Write address in extended SPI mode on one line. */
            write_address = gp_qspi_prv_byte_write[p_instance_ctrl->data_lines];
      }
   }
#endif

   /* Enter Direct Communication mode */
   R_QSPI->SFMCMD = 1;

   /* Send command to enable writing */
   write_command(0x03);

   /* Write the address. */
   if ((p_instance_ctrl->p_cfg->address_bytes & R_QSPI_SFMSAC_SFMAS_Msk) == SPI_FLASH_ADDRESS_BYTES_4)
   {
      /* Send the most significant byte of the address */
      write_address((uint8_t)(chip_address >> 24));
   }

   /* Send the remaining bytes of the address */
   write_address((uint8_t)(chip_address >> 16));
   write_address((uint8_t)(chip_address >> 8));
   write_address((uint8_t)(chip_address));

   /* Write the data. */
   uint32_t index = 0;
   while (index < byte_count)
   {
      /* Read the device memory into the passed in buffer */
      *(p_src + index) = (uint8_t) R_QSPI->SFMCOM;
      index++;
   }

   /* Close the SPI bus cycle. Reference section 39.10.3 "Generating the SPI Bus Cycle during Direct Communication"
   * in the RA6M3 manual R01UH0886EJ0100. */
   R_QSPI->SFMCMD = 1;


   /* Return to ROM access mode */
   R_QSPI->SFMCMD = 0;

   return FSP_SUCCESS;
}

由于讀取的數據量沒有限制，所以發送讀命令后一直接收NumByteToRead個數據到結束即可。

23.3.2.11.hal_entry入口函數

最后我們來編寫 hal_entry 入口函數，進行FLASH芯片讀寫校驗，代碼見下。

代碼清單 hal_entry 入口函數

/* 用戶頭文件包含 */
#include "led/bsp_led.h"
#include "debug_uart/bsp_debug_uart.h"
#include "qspi_flash/bsp_qspi_flash.h"


#define  FLASH_WriteAddress     0x00000
#define  FLASH_ReadAddress      FLASH_WriteAddress
#define  FLASH_SectorToErase    FLASH_WriteAddress

/* 發送緩沖區初始化 */
uint8_t Tx_Buffer[] = "感謝您選用野火啟明瑞薩RA開發板";
uint8_t Rx_Buffer[sizeof(Tx_Buffer)];


/*
* 函數名：Buffercmp
* 描述  ：比較兩個緩沖區中的數據是否相等
* 輸入  ：pBuffer1     src緩沖區指針
*         pBuffer2     dst緩沖區指針
*         BufferLength 緩沖區長度
* 輸出  ：無
* 返回  ：0 pBuffer1 等于   pBuffer2
*         1 pBuffer1 不等于 pBuffer2
*/
int Buffercmp(uint8_t *pBuffer1, uint8_t *pBuffer2, uint16_t BufferLength)
{
   while (BufferLength--)
   {
      if (*pBuffer1 != *pBuffer2)
      {
            return 1;
      }

      pBuffer1++;
      pBuffer2++;
   }
   return 0;
}


void hal_entry(void)
{
   /* TODO: add your own code here */
   uint32_t FlashID = 0;
   uint32_t FlashDeviceID = 0;

   LED_Init();         // LED 初始化
   Debug_UART4_Init(); // SCI4 UART 調試串口初始化
   QSPI_Flash_Init();  // 串行FLASH初始化

   printf("這是一個串行FLASH的讀寫例程\r\n");
   printf("打開串口助手查看打印的信息\r\n\r\n");


   /* 獲取 SPI g_qspi0_flash ID */
   FlashID = QSPI_Flash_ReadID();
   FlashDeviceID = QSPI_Flash_ReadDeviceID();

   if ((FlashID == FLASH_ID_W25Q32JV) || (FlashID == FLASH_ID_AT25SF321B))
   {
      if(FlashID == FLASH_ID_W25Q32JV)
      {
            printf("檢測到串行FLASH：W25Q32 !\r\n");
      }
      else
      {
            printf("檢測到串行FLASH：AT25SF32 !\r\n");
      }
      printf("FlashID is 0x%X, Manufacturer Device ID is 0x%X.\r\n", FlashID, FlashDeviceID);


      /* 擦除將要寫入的 SPI FLASH 扇區，F(xiàn)LASH寫入前要先擦除 */
      // 這里擦除4K，即一個扇區，擦除的最小單位是扇區
      QSPI_Flash_SectorErase(FLASH_SectorToErase);

      /* 將發送緩沖區的數據寫到flash中 */
      // 這里寫一頁，一頁的大小為256個字節
      QSPI_Flash_BufferWrite(Tx_Buffer, FLASH_WriteAddress, sizeof(Tx_Buffer));
      printf("寫入的數據為：%s \r\n", Tx_Buffer);

      /* 將剛剛寫入的數據讀出來放到接收緩沖區中 */
      QSPI_Flash_BufferRead(Rx_Buffer, FLASH_ReadAddress, sizeof(Tx_Buffer));
      printf("讀出的數據為：%s \r\n", Rx_Buffer);

      if (Buffercmp(Tx_Buffer, Rx_Buffer, sizeof(Tx_Buffer)) == 0)
      {
            printf("\r\n32Mbit串行Flash測試成功!\r\n");
            LED3_ON;
      }
      else
      {
            printf("\r\n32Mbit串行Flash測試失敗!\r\n");
            LED1_ON;
      }


      printf("\r\n測試存儲浮點數和整數示例\r\n");
      /* 存儲小數和整數的數組，各7個 */
      long double double_buffer[7] = {0};
      int int_buffer[7] = {0};

      /*生成要寫入的數據*/
      for (uint8_t k = 0; k < 7; k++)
      {
            double_buffer[k] = k + 0.1;
            int_buffer[k] = k * 500 + 1 ;
      }
      printf("向芯片寫入數據：");
      /*打印到串口*/
      printf("\r\n小數 tx = ");
      for (uint8_t k = 0; k < 7; k++)
      {
            printf("%LF, ", double_buffer[k]);
      }
      printf("\r\n整數 tx = ");
      for (uint8_t k = 0; k < 7; k++)
      {
            printf("%d, ", int_buffer[k]);
      }

      /* 前面已擦除整個扇區和寫入第0頁，現繼續寫入第1頁和第2頁 */
      /*寫入小數數據到第一頁*/
      QSPI_Flash_BufferWrite((void *)double_buffer, SPI_FLASH_PageSize * 1, sizeof(double_buffer));
      /*寫入整數數據到第二頁*/
      QSPI_Flash_BufferWrite((void *)int_buffer, SPI_FLASH_PageSize * 2, sizeof(int_buffer));

      /*讀取小數數據*/
      QSPI_Flash_BufferRead((void *)double_buffer, SPI_FLASH_PageSize * 1, sizeof(double_buffer));
      /*讀取整數數據*/
      QSPI_Flash_BufferRead((void *)int_buffer, SPI_FLASH_PageSize * 2, sizeof(int_buffer));


      printf("\r\n\r\n從芯片讀到數據：");
      printf("\r\n小數 rx = ");
      for (uint8_t k = 0; k < 7; k++)
      {
            printf("%LF, ", double_buffer[k]);
      }
      printf("\r\n整數 rx = ");
      for (uint8_t k = 0; k < 7; k++)
      {
            printf("%d, ", int_buffer[k]);
      }
   }
   else
   {
      printf("\tFLASH_ID 錯誤：0x%X", FlashID);
      LED1_ON;
   }


   while(1);


#if BSP_TZ_SECURE_BUILD
   /* Enter non-secure code */
   R_BSP_NonSecureEnter();
#endif
}

23.3.3.下載驗證

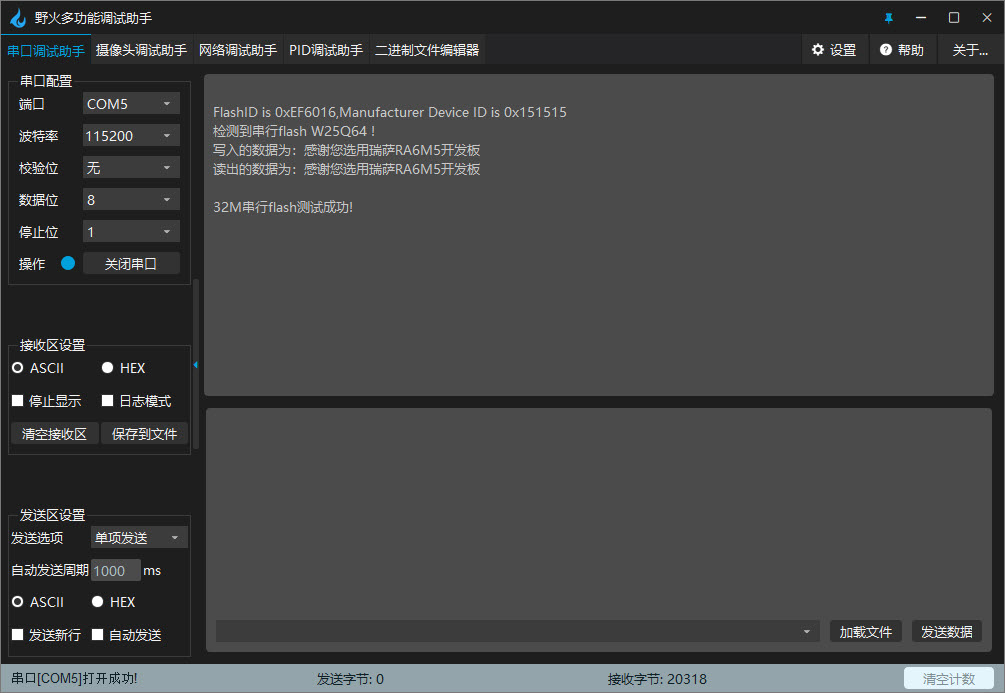

用USB線連接開發板“USB TO UART”接口跟電腦，在電腦端打開串口調試助手，把編譯好的程序下載到開發板。在串口調試助手可看到FLASH測試的調試信息。
