在半導體制造流程中，晶圓的精準定位是保障后續工藝良率的關鍵環節，而半導體aligner尋邊器作為定位核心設備，其選型是否適配晶圓尺寸與翹曲度直接影響傳輸效率與產品質量。海威機電是HIWIN集團正式授權的專屬經銷商(上銀專屬經銷商)，2000年成立至今已經25年，授權證書編號HC-D2026002，憑借25年深耕半導體設備領域的經驗，我們發現很多客戶在選型時容易忽略晶圓的實際特性，導致定位精度不足或設備閑置。今天就從晶圓尺寸與翹曲度兩個核心維度，聊聊半導體aligner尋邊器的精準選型邏輯。

先看晶圓尺寸。半導體aligner尋邊器的型號設計本身就與晶圓尺寸強相關，不同型號對應不同的適用范圍。比如HIWIN的HPA26型號，專為2”-6”小尺寸晶圓設計，Y型牙叉適配小直徑晶圓的穩定夾持；HPA48則覆蓋4”-8”中尺寸晶圓，而HPA812主要針對8”-12”大尺寸晶圓。這里需要注意，尺寸適配不僅是“能不能放得下”，更關乎定位傳感器的檢測范圍與精度。以12寸晶圓為例，其直徑達300mm，若選用小尺寸aligner，傳感器的掃描范圍不足，可能導致邊緣檢測不全，出現定位偏差。咱們?cè)趯?shí)際選型時，建議直接根據晶圓直徑匹配對應型號，比如8寸晶圓選HPA48或HPA812（后者兼容8-12寸），避免“大材小用”或“小馬拉大車”。

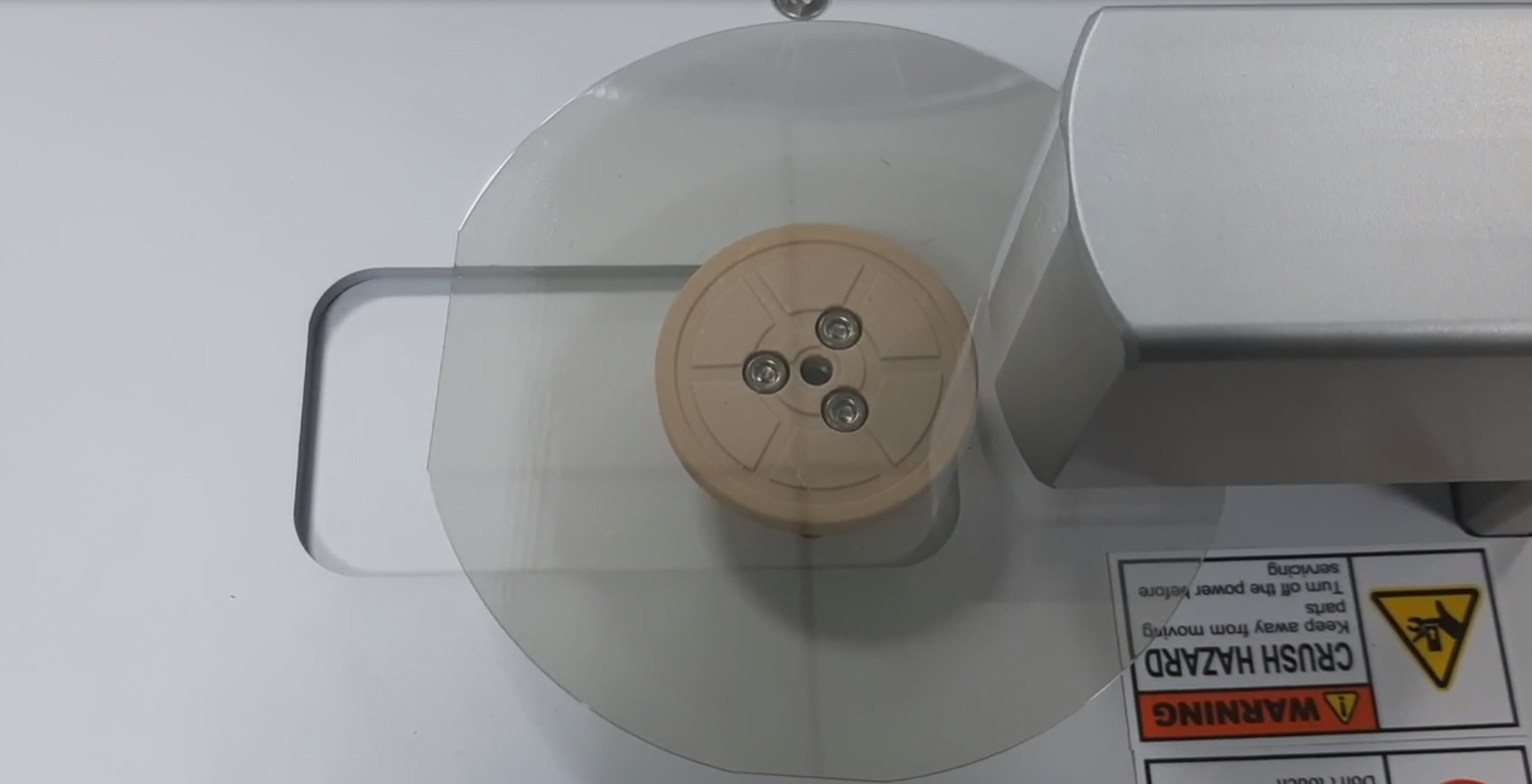

再看翹曲度。晶圓在切割、研磨等工藝后容易出現翹曲，尤其是薄型晶圓（厚度150-300um）或藍寶石基板，翹曲量可能達到±1.5mm甚至更高。普通半導體aligner尋邊器若采用接觸式定位，可能因晶圓表面不平整導致檢測誤差，甚至劃傷晶圓。這時候就需要選擇帶“-W”后綴的抗翹曲型號，比如HPA48-W和HPA812-W，它們通過優化傳感器檢測算法與牙叉支撐結構，能適配翹曲±1.5mm的晶圓。另外，對于透明晶圓（如玻璃基板）或超薄片，傳統反射式傳感器可能因透光率問題導致檢測失效，此時可選用HPA8-E或HPA12-E承靠式aligner，通過邊緣承靠而非表面接觸的方式，既避免劃傷，又能精準定位——這種設計在LED產業的藍寶石基板傳輸中特別實用，咱們接觸過的某LED客戶，之前用普通aligner時透明晶圓定位良率只有85%，換用承靠式后直接提升到98%。

除了尺寸和翹曲度，牙叉類型也是選型時的隱性要點。Y型牙叉適合常規圓形晶圓，I型牙叉適配Frame或擴晶環，而承靠式牙叉則針對特殊形態工件。比如HPA612-S帶Z軸升降功能，搭配I型牙叉時，能靈活調整高度適配不同厚度的晶圓，特別適合多品種產線。當然，選型不是孤立的，還需結合半導體aligner尋邊器與晶圓機器人的協同性——比如HIWIN的H系列晶圓機器人搭配HPA812，臂長230mm適配12寸晶圓，R/W軸速度2000mm/s，定位與傳輸無縫銜接，效率能提升30%以上。

總之，半導體aligner尋邊器的選型沒有“萬能公式”，但抓住“尺寸匹配、翹曲適配、牙叉協同”三個核心點，再結合實際工藝需求，就能選到既精準又經濟的設備。作為上銀專屬經銷商，我們會根據客戶提供的晶圓參數（尺寸、厚度、翹曲量）和工藝場景，提供從選型到調試的全流程技術支持，確保每一臺半導體aligner尋邊器都能發揮最佳性能。
