本案例應用于某300MW海上風電場，涵蓋20臺15MW海上風力發電機組，核心場景為風機變槳控制、機艙振動監測與風電場主控系統的跨協議互聯，全程適配海上特殊工況。其中，變槳系統是風機安全穩定運行的核心，負責根據風速實時調節槳葉角度，風速較低時增大槳距角提升發電效率，風速過高時減小槳距角保護風機機組；振動監測系統則實時采集機艙、輪轂、塔架的振動數據，及時預警設備磨損、故障隱患，避免風機停機造成的發電量損失。兩大系統需與風電場主控系統實時互通，實現指令下發、數據上傳的閉環控制，而原有系統存在協議異構問題，需通過網關實現兼容互聯。

現場情況的實際需求及解決方案

1. 協議互通需求：風電場主控系統采用西門子PROFINET總線架構，而新增的變槳控制子系統、振動監測模塊均為EtherCAT總線協議，兩者無法直接通信，形成數據孤島，需實現西門子PROFINET主控與EtherCAT變槳、監測設備的無縫對接，確保主控指令能精準下發至變槳系統，振動監測數據能實時上傳至主控平臺，保障風機協同運行。
2. 實時性與故障冗余需求：海上風電屬于高危行業，風機變槳系統的響應速度直接關系到機組安全，若故障發生時切換延遲過長，可能導致槳葉無法及時調節，引發風機過載、停機甚至設備損壞，因此明確要求故障切換時間≤169ms，確保突發故障時，系統能快速切換至備用鏈路，保障發電連續性，同時滿足電網對風電并網的安全規范要求。

核心設備清單及詳情

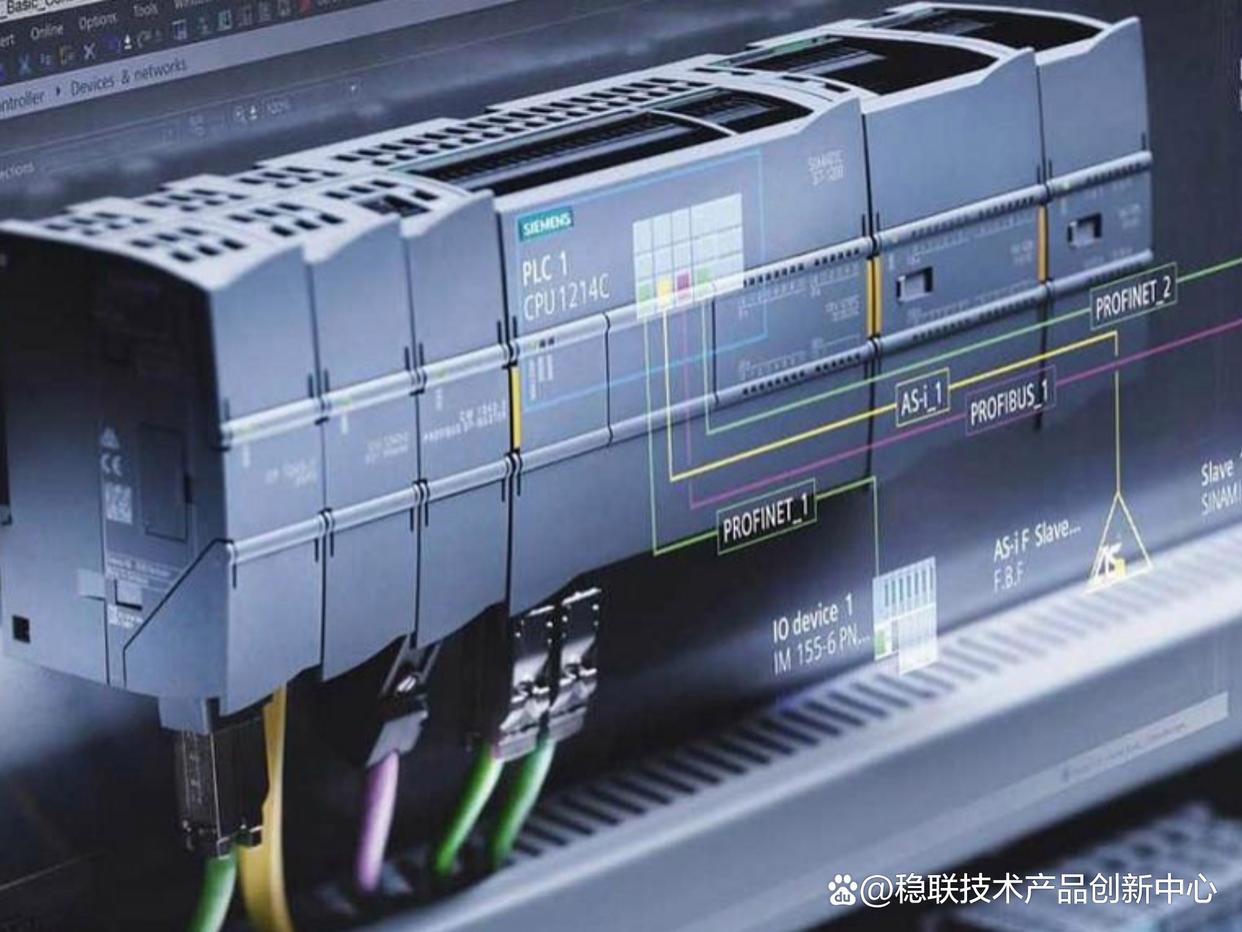

1. PROFINET側設備（主控核心，負責全場調度）西門子S7-1511 PLC（主站）：作為風電場主控核心，部署于海上升壓站中控室，負責接收單臺風機的運行數據（振動、槳距角、發電量等），下發變槳控制指令、停機指令等，支持PROFINET總線實時通信，具備高可靠性和抗干擾能力，適配海上復雜的電磁環境，可實現20臺風機的集中管控。
2. EtherCAT側設備（執行與監測核心，單臺風機本地部署）

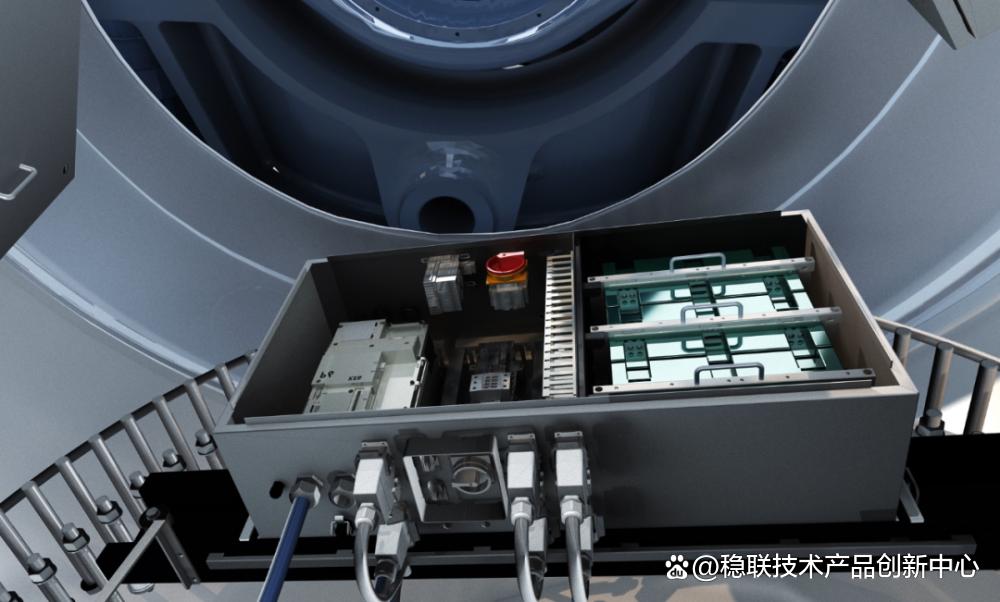

①變槳伺服：選用海上專用EtherCAT變槳伺服驅動器與電機，每臺風機配備3套（對應3片槳葉），部署于風機輪轂內，負責接收變槳控制指令，精準調節槳葉角度，響應速度快、定位精度高，具備過載保護、故障報警功能，適配海上寬溫、強振動環境，確保變槳?jiǎng)幼鞯姆€(wěn)定性與可靠性。

②振動傳感器：采用EtherCAT總線型振動傳感器，部署于風機機艙、輪轂、塔架關鍵部位，實時采集設備振動加速度、頻率等數據，通過EtherCAT總線上傳至網關，進而反饋至主控系統，用于設備故障預警，可及時發現槳葉不平衡、軸承磨損等隱患，避免故障擴大。

③網關設備（Profinet轉Ethercat協議）

協議轉換PROFINET ?EtherCAT網關：

選用穩聯技術工業型網關，防護等級IP20，配套防腐外殼，耐寬溫范圍-25℃~85℃，抗振動、防鹽霧，完全適配海上極端環境。支持PROFINET與EtherCAT雙向協議轉換，可靈活切換主從站模式。

本案例中，20臺15MW風機均采用“單臺風機配套1臺網關”的部署方式，網關作為協議轉換樞紐，實現每臺風機本地EtherCAT子系統與風電場PROFINET主控系統的無縫互聯，全程嚴格遵循海上風電設備安裝、調試規范，確保系統長期穩定運行。

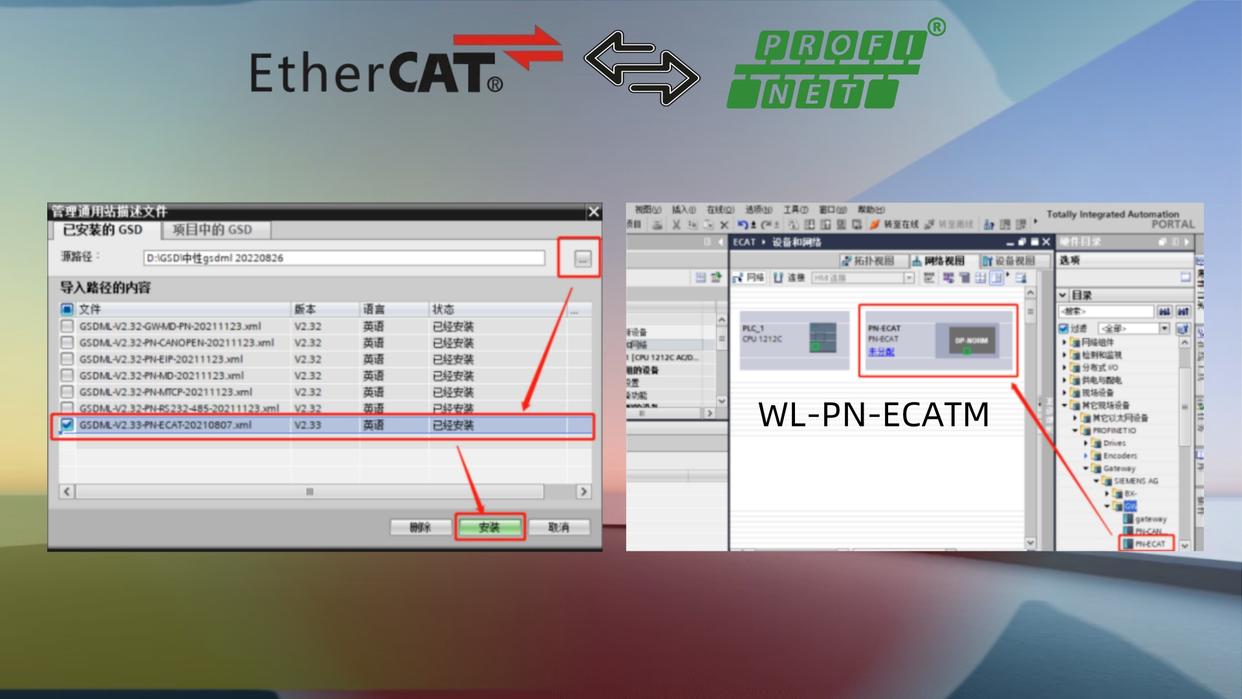

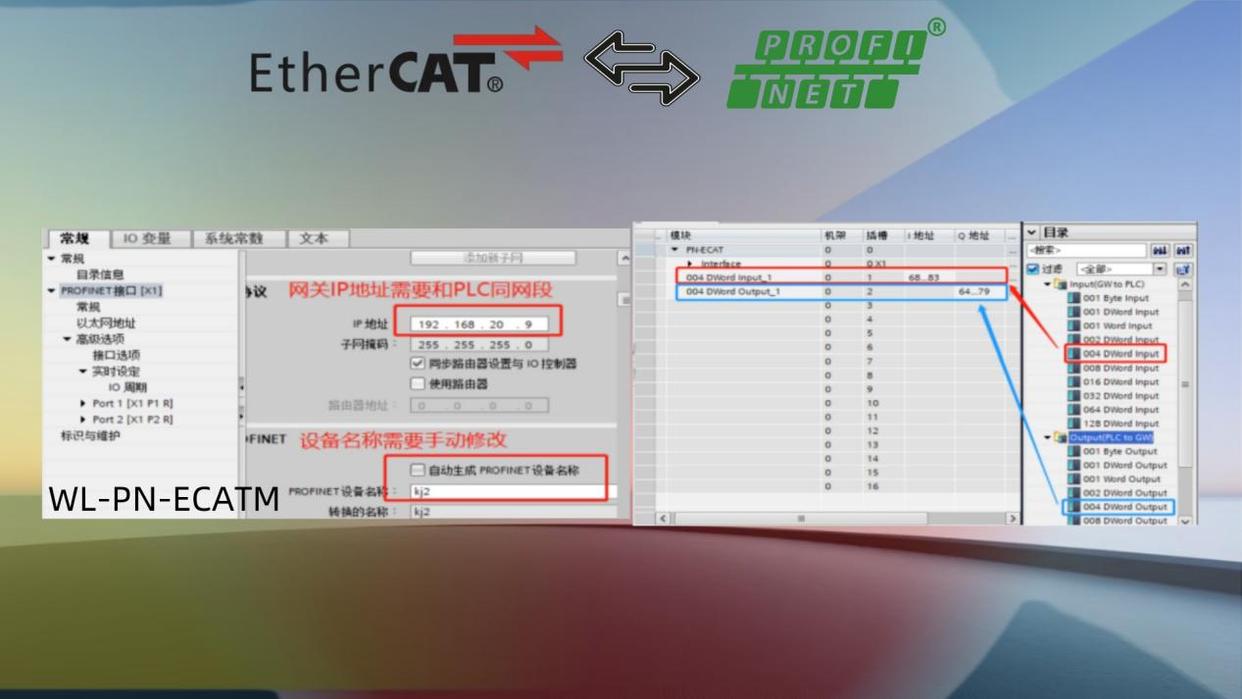

在部署調試階段，首先將工業型PROFINET轉EtherCAT網關WL-PN-ECATM安裝于每臺風機機艙內，配套防腐固定支架，避免振動對網關造成損壞；隨后完成網關與各設備的接線：網關EtherCAT主站端口與Wago 750-354耦合器連接，通過耦合器掃描并接入變槳伺服、振動傳感器等所有EtherCAT從站設備，完成EtherCAT總線組態；網關PROFINET從站端口通過工業交換機、光纖鏈路，接入升壓站中控室的西門子S7-1511 PLC（PROFINET主站），導入網關GSD文件與EtherCAT設備ESI文件，完成PROFINET總線組態，實現數據雙向映射（主控指令→網關→EtherCAT設備，EtherCAT設備數據→網關→主控系統）。

在運行過程中，網關以EtherCAT主站模式實時管控變槳子系統與振動監測系統，精準轉發主控系統下發的變槳指令：當風速發生變化時，PLC下發槳葉角度調節指令，通過PROFINET總線傳輸至網關，網關快速轉換為EtherCAT指令，經Wago耦合器下發至變槳伺服，伺服電機驅動槳葉調節至合適角度，整個指令傳輸延遲控制在50ms以內，確保發電效率與機組安全；同時，振動傳感器實時采集的設備振動數據，經EtherCAT總線傳輸至網關，網關轉換為PROFINET協議數據，上傳至PLC，主控系統對數據進行分析處理，當振動數據超出閾值時，及時發出故障預警，提醒運維人員排查隱患。
