SMC串行傳輸系統通過Profinet轉EtherCAT網關進行連接的配置案例

本案例是通過使用穩聯技術研發的EtherCAT轉Profinet網關將串行傳輸系統模塊接入到西門子PLC的Profinet網絡之中，具體配置如下

配置過程：

網關配置：

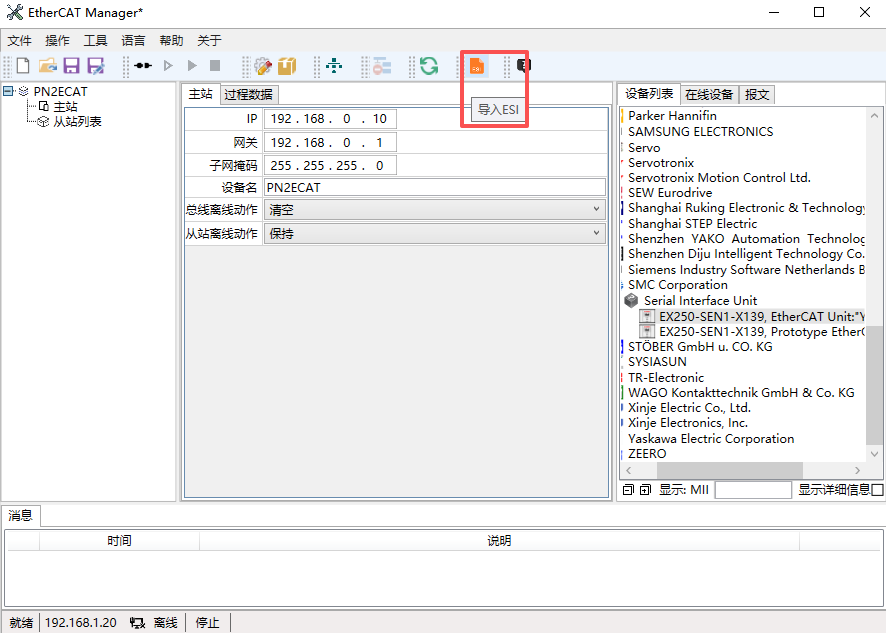

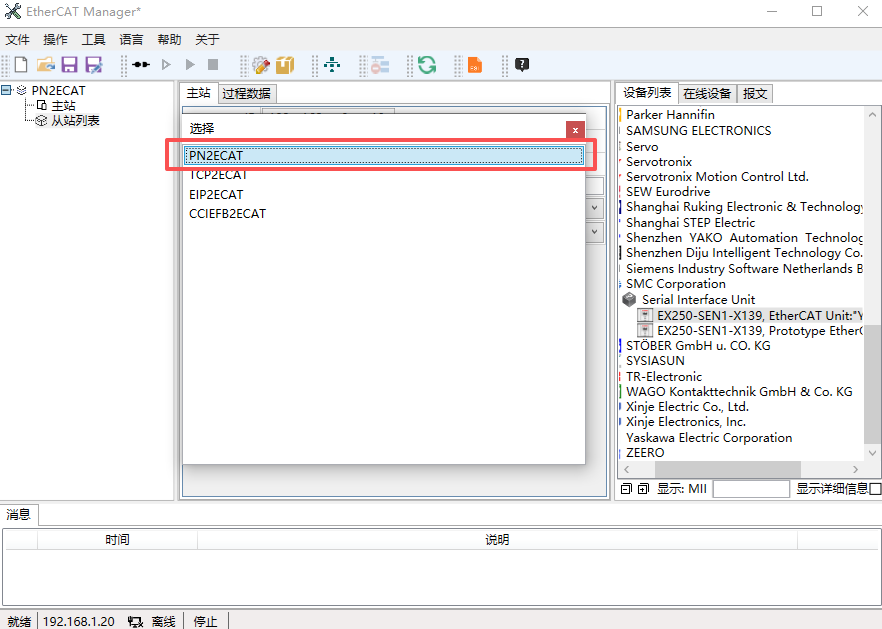

打開網關配置軟件“EtherCATManager”并新建項目。根據不通網關型號也可選擇ModbusTCP，Ethernet或者CCLINKIE等，這里選擇PN2ECAT

將伺服驅動器的ESI文件導入進網關配置軟件，將從站設備添加進網關配置。

設置網關在Profient一側的設備名稱以及IP地址。（與PLC組態保持一致）

添加從站設備進網關組態。在設備列表中選擇對應設備后雙擊或拖拽即可。

設置好從站地址分配模式

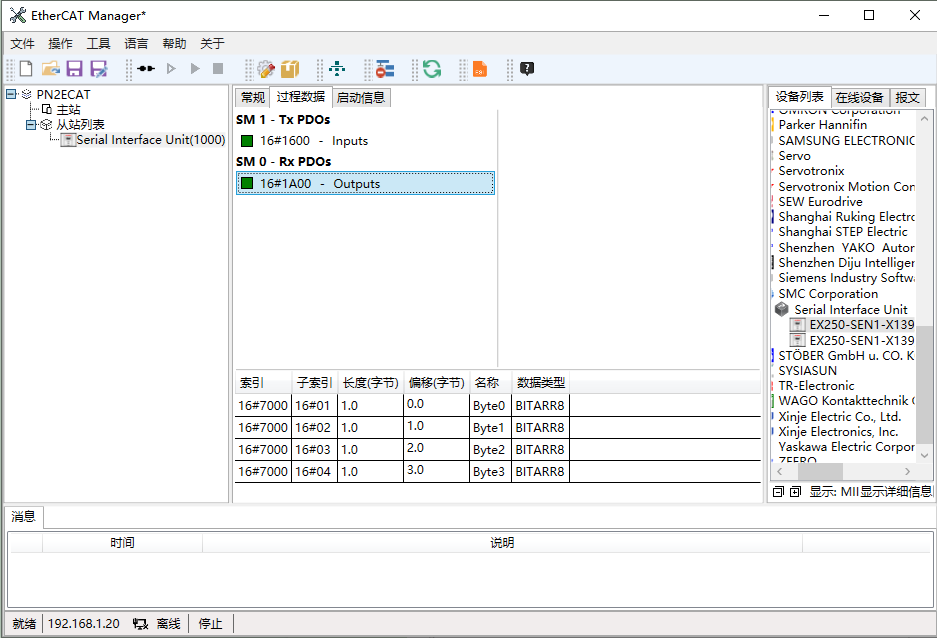

配置過程數據，添加好每個PDO的參數（此設備PDO內部包含參數已寫死不能更改）

配置完成后生成并下載配置進網關。

PLC配置

打開PLC組態軟件，新建項目并導入網關GSD文件

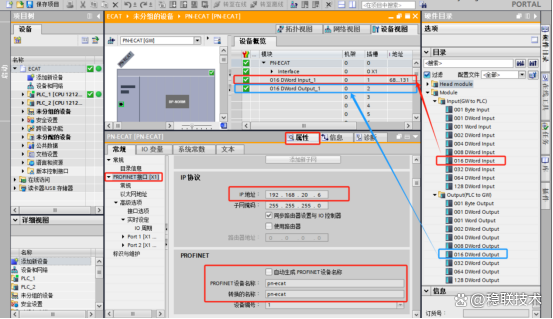

導入網關GSD文件后填寫設備名稱及IP地址

設置好數據的輸入輸出長度。

到此網關配置完成。

本方案通過Profinet-EtherCAT網關實現了西門子PLC對SMC串行傳輸系統的精確控制，關鍵在于保證2ms通信周期的穩定性與DC同步精度。實際應用中需根據傳輸系統的負載特性調整加減速參數，避免因慣性導致的定位超差。
