深圳市科瑞杰科技有限公司-本文以應用艾德克斯IT6412 雙極性直流電源/電池模擬器對智能穿戴的鋰電池測試為例，作功能與優勢的分析說明。

艾德克斯IT6400 雙極性電源/電池模擬器，作為綜合性的智能設備及電池測試解決方案，提供領先的技術指標和創新性能，不僅滿足市場目前對先進的自動測試系統供電需求，更能助您從容應對測試過程中對最苛刻的要求,精確測量和捕獲被測件的電流波形和電壓波形。

該設備廣泛應用于手機、智能穿戴、無人機及便攜音箱等設備與電池的測試。

?

1 艾德克斯IT6400 系列 雙極性電源/電池模擬器功能優勢

圖1 IT6400 12 雙極性電源/電池模擬器外形圖

艾德克斯IT6400 系列特有的雙極性電壓/電流輸出，可以用作雙極電源或雙極電子負載，其電池特性模擬功能尤其適用于便攜式電池供電產品的測試。高達1nA 的解析度，小于20us 的超快動態響應時間，和最新設計的速度切換模式可讓電壓或電流的上升波形高速且無過沖，上升時間最快可達150us。同時，用戶還可以通過波形顯示功能實現示波器的體驗，讓使用更加簡易和有效。所以特別適用于便攜式電池供電產品測試、移動電源測試、LED 測試等領域。

2 IT6412 雙極性直流電源/電池模擬器對智能穿戴的鋰電池測試應用典例

2.1 鋰電池充放電循環測試

鋰離子電池的充電過程為先恒流充電，到接近終止電壓時改為恒壓充電,且要保證終止電壓精度在1％之內。放電測試則需要電池在不同的溫度下進行，記錄電池的容量。艾德克斯lT6412 雙通道雙極性直流電源可同時進行充放電，可觀測電池的電壓、電流和電池已充電容量，面板顯示相應曲線。其對可穿戴環形手表鋰電池充電測試連接示意圖見圖2（A）所示，鋰離子電池充放電循環測試特性見圖2（B）所示。

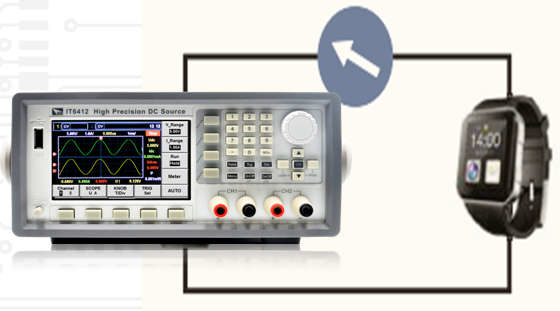

圖2（A） 可穿戴環形手表鋰電池充電測試連接示意圖

圖2（B） 鋰電池充放電循環測試特性示意圖

2.2 IT6412 對鋰電池安全保護性測試

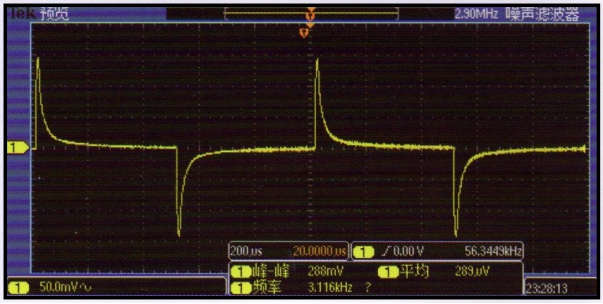

圖3 IT6412 動態響應時間特性圖

鋰電池安全保護性能測試需要測量過充、過放和短路情況下保護電流的變化情況和響應時間。過保護瞬間和短路響應瞬間時間通常在百微秒級別，對于電源響應速度有嚴格的需求。

艾德克斯1T6412 雙通道雙極-性直流電源具有超快的動態晌應，50％--100％(負載)恢復到50mV時響應時間小于50μS。見圖3 所示IT6412 動態響應時間特性圖。

2.3 IT6412 對鋰電池保護板測試

圖4 IT6412 鋰電池保護板測試連接舉例示意圖

鋰電池保護扳是串聯鋰電池組提供充放電保護,即保護電池不過放、不過充、不過流，并且具有輸出短路保護并能延長電池使用壽命，故對電池保護電路的測試是鋰電池測試的重要內容之一。艾德克斯IT6412 雙通道雙極性直流電源具有電池模擬特性功能，可輸出阻抗O-1 歐姆可變，因此可以模擬鋰電池用以測試鋰電池保護板性能。并可導入csV 文件并輸出仿真波形。超快的動態響應時間小于50μS 能夠快速測出保護動作時間(μS 級)，同時具有快速的A／D 采樣，并且電流顯示解析度可達100nA，完全滿足mA 級別的空耗電流。

IT6400 系列雙極性可編程直流電源深受用戶青睞,主要由以下優勢:

√IT6400 系列雙極性可編程直流電源具備電池模擬功能，適用于電池供電的智能硬件設備的測試。IT6400 系列可編程直流電源在電池測試方面具備強大的功能，包括電池充電、電池放電、電池模擬三種模式。為此可用IT6400 系列可編程直流電源替代電池，為智能設備供電，通過電池模擬功能來模擬電池的輸出特性，測試待測物的待機能力，或者測試充電器的充電能力。

√IT6400 系列雙極性可編程直流電源具有保護能力使您的被測件免受損壞。這些保護能力包括：過電壓、欠電壓、過電流和欠電流保護等等多種功能。此外還具有其他安全特性.

√在供電條件惡劣的實際環境中，被測件可能會遇到電源瞬變，例如浪涌和斷電。為確保設計在實際環境中正常工作，IT6400 系列電源能在測試中仿真這些瞬變。

深圳市科瑞杰科技有限公司--專注于電子零部件測試技術產品的研發，致力成為可靠性測試技術的領先企業，公司推出的柔性多合一高動態同步測試平臺及系列軟硬件產品，通過對測試資源、測試知產進行全方位的數字建模，讓企業自我快捷實現多場景、復合工況下的智能測試。
