1引言

在現代異構計算架構中，FPGA的可編程邏輯陣列以其高度靈活性著稱。但僅靠查找表（LUT）和觸發器構成的標準邏輯單元處理復雜算法時，往往面臨資源開銷大、時序收斂難、功耗攀升等現實瓶頸。DSP硬核資源的嵌入，恰為這一困境提供了優雅的解決方案——它將專用乘法器、累加器及流水線寄存器以硬化形式集成于可編程 fabric 之中，與周邊可編程邏輯形成"剛性算力+柔性互聯"的互補格局。這種架構設計使得FPGA能夠高效的支撐起高吞吐量的并行信號處理任務，真正釋放了FPGA器件在高性能計算領域的核心價值。

2智多晶DSP硬件架構

智多晶的一個典型的DSP單元包含2個乘法器（MULT18），1個算數邏輯單元（ALU）。其中DSP上的輸入級寄存器可進行垂直方向上的輸入寄存或橫向的移位寄存，另在每一個運算單元（乘法器，ALU）都支持運算模式和輸出寄存等配置，以硬件優化的方式實現典型和特異型的DSP運算。

3IP應用簡介

由于DSP是硬件，其應用具有極高的復雜度，與器件的特異性關系密切，用戶很難全面的理解和直接使用DSP硬件。除FIR，F(xiàn)FT等特定算法應用IP外，智多晶對DSP的通用型應用提供了兩個IP，通過圖形化界面簡化理解，實現復雜的底層配置，方便用戶調用。

DSP_Calculator IP：

主要針對單個DSP單元支持的最多5種（依器件而定）運算表達式的配置，且開放ALU模塊的X端通路路徑的配置，實現多級級聯或單級循環運算的支持。

IP特性：

支持5種運算表達式

R=A0±B0±X

R=A0*B0±X

R=A0*B0±A1*B1±X

R=(PA0+PA1)*B0±X

R=(PA0+PA1)*B0±(PA2+PA3)*B1±X）

具備可配置源的可變 X 通道

加減法運算符控制

支持用戶自定義輸入數據格式（位寬、類型）

支持用戶自定義寄存器拍數（0~3）

生成的 IP 支持 DSP 級聯和自反饋應用

Hyper_DSP IP：

主要針對通過DSP單元級聯可實現的超大位寬DSP應用提供支持。

IP特性：

支持乘法和乘加/減兩種運算表達式

乘法器支持最高 72×72 輸入

支持用戶自定義輸入數據格式（位寬、類型）

支持最多 4 種時序性能優化選項

可配置同步/異步復位模式

4IP的調用和用戶手冊

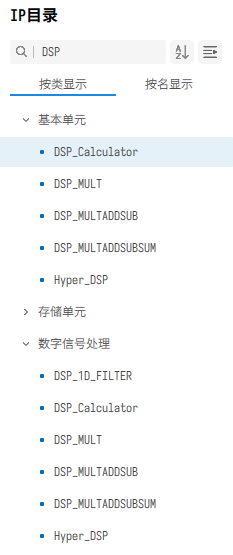

在HqFpga軟件中，首先確保當前工程已處于激活狀態，隨后點擊界面頂部的"IP管理"按鈕，即可喚出IP管理器。該管理器會自動識別工程中所選器件型號，并據此篩選出兼容的IP列表。本文涉及的兩個DSP IP位于"基本單元"和"數字信號處理"分類下，也可直接在搜索框中輸入"DSP"快速定位。雙擊目標IP名稱，即可進入?yún)?shù)化配置界面。

智多晶HqFpga軟件為每個IP均配有詳盡的用戶文檔——點擊IP配置界面中的"用戶手冊"按鈕即可直接調閱當前IP的用戶手冊。建議免費下載安裝HqFpga軟件，親身體驗這兩款DSP IP的實際效果；更多配置細節與使用技巧，可參考IP用戶界面和用戶手冊獲取詳細應用指導。
