一、案例背景

在新能源電池制造行業快速擴張的浪潮中，某知名電池工廠正面臨關鍵挑戰。其產線融合了多代羅克韋爾控制器——承擔基礎邏輯控制的MicroLogix1000、管理復雜工藝的SLC500，以及用于關鍵機組監控的老將PLC-5。然而，設備間通訊協議各異（DF1、DH485、DH+），形成嚴重的數據孤島。SCADA系統、HMI觸摸屏及多品牌變頻器（ABPowerFlex、西門子SINAMICS）無法直接獲取全面數據，工程師不得不攜帶筆記本電腦奔走于車間，通過串口逐個連接設備進行狀態檢查與參數調整，故障排查耗時漫長，每月因通信問題導致的非計劃停機高達20小時，嚴重制約了產能爬坡與良率提升。

二、行業痛點

協議割裂：MicroLogix1000依賴DF1串口，SLC500使用DH485，PLC-5則基于DH+，三者互不兼容，無法組成統一網絡。

數據孤島：關鍵設備狀態（如PLC程序變量、變頻器頻率/電流、溫度傳感器）分散在不同協議網絡中，SCADA系統無法實現集中監控與數據分析。

維護低效：工程師需頻繁插拔串口線進行診斷和參數修改，效率低下且易出錯，故障平均響應時間超過2小時。

擴展困難：新增HMI或變頻器等設備需額外布線或添加協議轉換模塊，成本高且增加系統復雜性。

實時性差：串口通訊速率低（最高19.2Kbps），無法滿足現代SCADA系統對多設備數據高速采集的需求。

三、解決方案

該工廠引入遠創智控的YC8000-AB工業級串口設備聯網服務器（即以太網轉換器/以太網轉換器/以太網橋接器），作為打通異構網絡的“萬能協議翻譯官”和高速數據通道。

核心功能亮點：

多協議無縫轉換：原生支持羅克韋爾DF1、DH485、DH+等串行協議，將其高效轉換為標準ModbusTCP或EtherNet/IP協議，通過單一以太網上行。

強大串行接口：提供2-4個獨立的RS232/RS422/RS485串口（具體型號配置），可同時連接MicroLogix1000(DF1)、SLC500(DH485)、PLC-5(DH+)以及支持串行ModbusRTU的變頻器。

雙以太網冗余（部分型號）：部分YC8000-AB型號提供雙網口，支持鏈路聚合或冗余，提升網絡可靠性。

高效網橋透傳：支持透明傳輸模式，無需改變原有PLC程序，即可實現PLC與SCADA/HMI的“虛擬直連”。

工業級設計：寬溫寬壓（-40~75°C，9~36VDC），DIN導軌安裝，IP30防護，無風扇設計，適應嚴苛工業環境。

靈活配置管理：提供Web、CLI、專用配置工具軟件，支持靜態IP/DHCP、IP過濾、端口映射、數據流控制等。

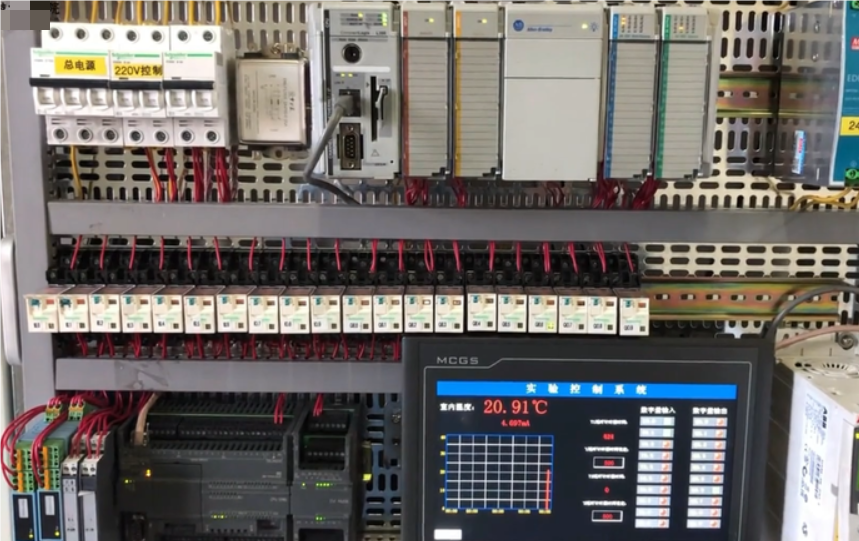

四、實施過程

網絡拓?fù)渲貥?gòu)：

設備層接入：將MicroLogix1000(RS232DF1)接入YC8000-AB的COM1；SLC500(RS485DH485)接入COM2；PLC-5(DH+，需適配器轉RS485)接入COM3；多個支持ModbusRTU的變頻器通過RS485總線接入COM4。

網絡層整合：YC8000-AB的以太網口接入工廠核心工業以太網交換機。

上層應用連接：SCADA服務器、HMI觸摸屏工作站、工程師站均接入同一工業以太網。
現場設備層(MicroLogix1000,SLC500,PLC-5,變頻器)-->RS232/RS485線纜-->遠創YC8000-AB-->以太網線-->工業以太網交換機-->SCADA服務器/HMI觸摸屏/工程師站

YC8000-AB配置：

為每個串口分別配置對應的物理參數（波特率、數據位、停止位、校驗位）和協議類型(DF1Master/Slave,DH485,DH+,ModbusRTUMaster/Slave)。

配置以太網參數（IP地址、子網掩碼、網關），選擇上行協議（如ModbusTCPServer或EtherNet/IPAdapter）。

配置協議轉換規則（如：將DH485網絡中的特定數據表文件映射為ModbusTCP的HoldingRegister）。

上位系統配置：

SCADA(如Ignition,WinCC)：添加ModbusTCP或EtherNet/IP驅動，將YC8000-AB的IP地址作為數據源，訪問映射后的寄存器地址，獲取所有PLC和變頻器的關鍵數據。

HMI(如PanelViewPlus)：通過EtherNet/IP直接訪問YC8000-AB轉換后的PLC數據標簽，或通過ModbusTCP讀取變頻器參數，構建統一監控畫面。

變頻器：YC8000-AB作為ModbusRTUMaster，定時讀取/寫入變頻器參數，并通過ModbusTCP提供給上位系統。

測試與優化：逐點測試通訊穩定性、實時性，優化YC8000-AB的輪詢策略、超時設置，確保關鍵數據刷新速率滿足工藝要求（如關鍵狀態100ms級）。

五、應用效果

打破信息孤島，實現集中監控：SCADA系統首次完整呈現全產線設備狀態（PLC運行、變頻器工況、工藝參數），統一數據平臺為MES提供有力支撐。

運維效率倍增：工程師在控制室即可遠程診斷任意PLC程序、修改變頻器參數，故障平均響應時間縮短至30分鐘以內，維護人員需求減少40%。

停機時間銳減：通訊故障導致的非計劃性月停機時間從20小時降至2小時以下，產能利用率提升15%

擴展性飛躍：新增HMI或變頻器只需接入網絡并在YC8000-AB中配置，無需改動原有PLC接線或程序，擴展成本降低60%。

數據價值釋放：高速以太網通訊為設備狀態分析、能效管理、預測性維護提供了實時、豐富的數據基礎。

投資保護：老舊的PLC-5、SLC500等資產被無縫融入現代工業物聯網架構，延長了使用壽命，避免了昂貴的整體替換。

六、總結

遠創YC8000-AB工業串口設備聯網服務器，以其強大的以太網轉換器和協議轉換能力，扮演了連接羅克韋爾經典PLC世界與現代工業以太網生態的關鍵橋梁角色。它不僅是簡單的以太網轉換器，更是實現異構網絡融合的智能以太網橋接器。在本案例中，YC8000-AB成功解決了新能源電池工廠多代PLC、變頻器與上位系統間的通訊壁壘，構建了高速、統一、可靠的數據通道，實現了運維效率、生產穩定性與數據價值的全面提升。這為面臨類似老舊控制系統通訊升級挑戰的能源、工業、制造業用戶，提供了一個極具性價比和可靠性的“利舊融新”典范方案，充分證明了其在工業互聯網基礎架構中的核心價值。在邁向智能制造的道路上，打通“最后一公里”的設備連接，釋放底層數據潛能，正是YC8000-AB這類融合通訊利器大放異彩之處。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
