在工業自動化、智能照明、電機驅動等領域，我們常常需要在數字控制與模擬執行之間架起一座橋梁。例如，用單片機生成的PWM（脈沖寬度調制）信號，去精準控制一個需要0-10V電壓來調節速度的變頻器或調光器。如何實現這種高效、精準的轉換？今天，我們將為您介紹一顆專為此而生的國產高性能芯片——客益微的GP8001 PAC (PWM to Analog Converter)。

一、 什么是GP8001？

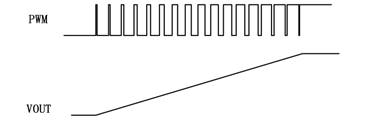

您可以簡單地將GP8001理解為一款“PWM轉電壓”的專用數模轉換器（DAC）。它核心的功能，就是將輸入信號的占空比（即一個脈沖周期內高電平所占的時間比例），線性地轉換為一個平滑的直流電壓輸出。

輸入：接受占空比為0%到100%的PWM信號。

輸出：產生一個對應0V至10.05V的模擬電壓。計算公式非常簡單：輸出電壓 = 10.05V × PWM占空比。例如，50%占空比的PWM輸入，將得到約5.025V的輸出。

這顆芯片完美解決了數字系統（如MCU、PLC）與模擬執行器（如變頻器、模擬調光電源、閥門定位器）之間的信號匹配問題，無需復雜的模擬電路設計，即可實現高精度的線性控制。

二、 GP8001的核心優勢與特性

為什么選擇GP8001？它憑借以下幾個突出特點，在眾多應用場景中脫穎而出：

高精度與高線性度：

滿量程精度：輸出0-10.05V范圍內的誤差小于0.2%（典型值0.1%），確保控制信號的準確性。

優異線性度：輸出與輸入占空比呈極佳的線性關系，線性度誤差典型值僅0.1%，控制曲線平滑可預測。

寬范圍兼容與快速響應：

PWM頻率兼容性廣：支持50Hz至 50KHz的寬頻率范圍輸入，能適應從慢速到高速的各種PWM信號源。

快速建立：從PWM信號被識別到電壓穩定輸出，響應時間極快，典型值小于200微秒，滿足高速控制需求。

卓越的穩定性：

低溫漂：芯片內部集成高性能基準源，溫度系數典型值低至20ppm/°C，意味著溫度變化對輸出電壓的影響微乎其微，保證了全溫度范圍下的穩定性。

高抗干擾：內置過流保護、低壓保護，ESD防護能力達到2KV， robust性強。

簡單易用與高集成度：

電路極簡：典型應用電路外圍僅需極少的阻容元件，大幅簡化了系統設計，降低了BOM成本和PCB面積。

內置LDO：芯片自帶5V LDO輸出（V5V引腳），可為外部光耦等隔離器件供電，進一步簡化隔離應用設計。

使能控制：提供EN使能引腳，懸空正常工作，接地則關閉輸出，便于進行節能或安全關斷控制。

強大的驅動與寬壓供電：

驅動能力：最大可提供10mA的輸出電流，能直接驅動部分負載或后級電路。

寬電源電壓：支持11V至 32V的寬范圍單電源供電，兼容常見的12V、24V工業電源系統。

三、 典型應用場景

GP8001的用武之地非常廣泛，幾乎涵蓋所有需要將數字PWM信號轉換為標準模擬電壓的場合：

工業自動化：PLC控制變頻器調速、伺服驅動器模擬量給定、工業儀表信號轉換。

智能照明：LED調光驅動，將PWM調光信號轉換為0-10V模擬調光信號。

電機控制：風機、泵類的無級調速。

電源行業：逆變器、可調電源的模擬參考電壓生成。

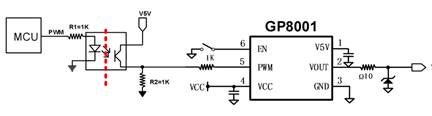

信號隔離轉換：搭配光耦，輕松實現輸入與輸出之間的電氣隔離，增強系統抗干擾能力和安全性（文檔中提供了典型的隔離應用電路參考）。

四、 可靠的品質與支持

工業級標準：工作溫度范圍覆蓋-40°C至 85°C，適應苛刻的工業環境。

小巧封裝：采用通用的SOT23-6封裝，體積小巧，節省空間。

完備的國產支持：客益微作為新興的國產半導體廠商，提供從芯片到解決方案的全方位技術支持，致力于以高可靠性、高性價比的產品助力工程師實現設計構想。

結語

客益微GP8001 PAC芯片，以其高精度、高穩定性、易用性和出色的性價比，成為連接數字世界與模擬世界的理想橋梁。無論是為了提升現有設備的控制精度，還是在新項目中尋求一種簡單可靠的PWM轉模擬量方案，GP8001都是一個值得您深入了解和信賴的卓越選擇。

欲獲取更詳細的技術規格、應用電路及訂購信息，請查閱GP8001官方數據手冊，或訪問客益微官方網站www.guestgood.com。
