USB是一種通用的串行總線標準，定義了數據傳輸協議和電源供應規范，用于連接計算機與外部設備。USB接口的設計初衷是為了簡化計算機與外部設備之間的連接，通過一個統一的接口標準來替代以往計算機上眾多的串行和并行接口。USB 3.0的理論速度最高可達5Gbps，相比USB 2.0極大地提升了數據傳輸?shù)男屎退俣?，且保持了與USB 2.0及更早版本的向后兼容性，用戶可以在USB 3.0接口上使用USB 2.0的設備。其廣泛應用于消費電子、計算機和外設等領域，如文件傳輸、攝像頭、打印機、掃描儀等。

由于USB 3.0高速系統的結構較小，且金屬引腳外露，最普遍的應用就是隨插即用、隨拔即關，然而這個熱插拔動作卻也經常是造成電子系統工作異常、甚至造成后續電路毀壞的元兇，所以在端口設計時常?？紤]使用器件對接口進行靜電保護，以確保能穩定可靠地工作。普通的防護方案或許會對數據的傳輸造成一定影響，隨著消費類電子產品需求的持續增長，對ESD保護器件性能加強的需求也越來越強烈。靜芯微系列產品可以充分滿足客戶的設計要求。

USB 3.0介紹

USB 3.0接口采用了9針腳設計，其中4個針腳與USB 2.0的形狀和定義完全相同，用于保持兼容性。另外5個針腳是專門為USB 3.0而設計的，用于實現高速數據傳輸。

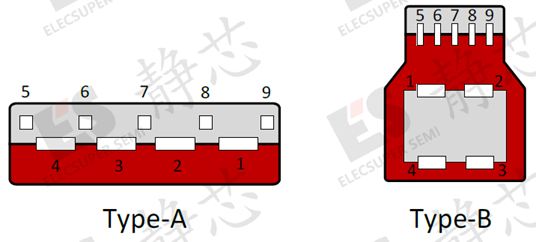

圖1 Type-A、Type-B接口引腳

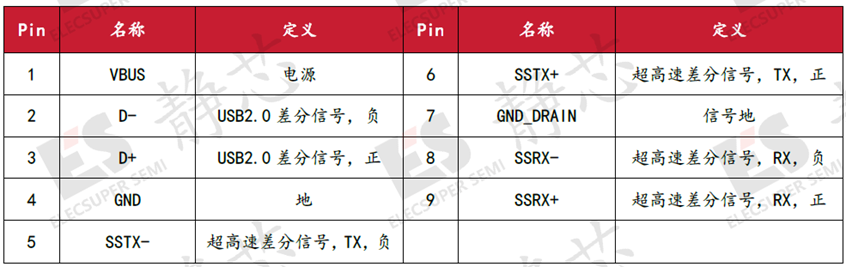

表1 Type-A、Type-B接口引腳功能描述

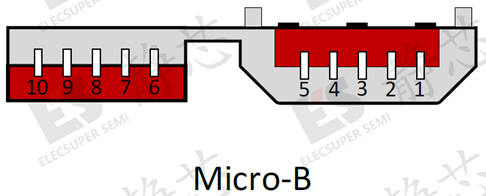

圖2 Micro-B接口引腳

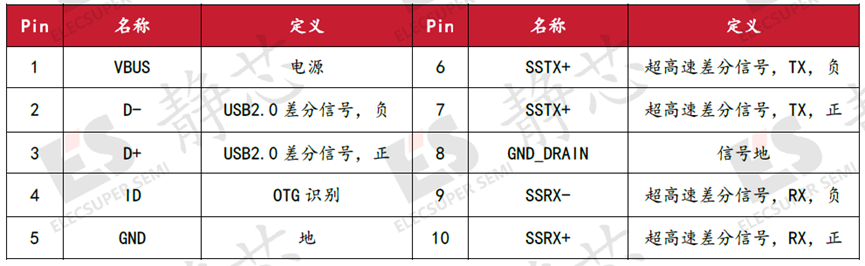

表2 Micro-B接口引腳功能描述

USB 3.0應用方案

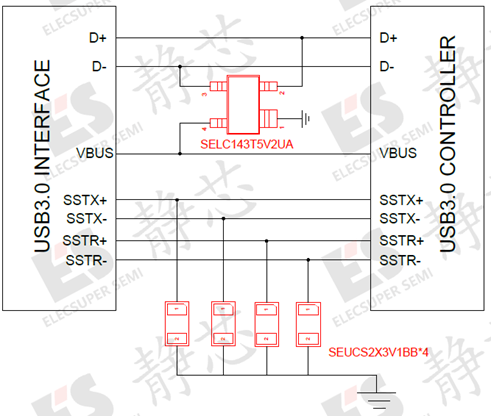

圖3 USB 3.0應用方案

根據USB 3.0要兼容USB 2.0的特性，USB 3.0的靜電防護主要分為兩部分。

VBUS引腳和兼容USB 2.0的一對差分線（D+和 D-）共用一片四引腳回掃型ESD防護器件SELC143T5V2UA進行防護。SELC143T5V2UA是湖南靜芯研發的一款低電容雙通道單向帶VCC保護的ESD靜電保護器件，可適用于USB 2.0、USB 3.0、IO接口和音視頻轉換接口等接口的信號線防護。

新增的兩對差分線SSTX+/-和SSRX+/-采用回掃型ESD防護器件SEUCS2X3V1BB進行防護， SEUCS2X3V1BB是湖南靜芯研發的一款超低電容ESD靜電保護器件，專門設計用于保護高速數據接口免受過應力事件的影響，可適用于USB接口的高速差分信號線防護。

SEUCS2X3V1BB的工作電壓為3.3V，鉗位電壓為6.4V，具有 0.28pF的極低電容，可確保信號完整性。根據IEC 61000-4-2 (ESD)規范， SEUCS2X3V1BB可用于提供高達±30kV(接觸放電)，±30kV(空氣放電)的ESD保護，并根據IEC61000-4-5標準承受高達14A(8/20μs)的峰值脈沖電流。

該器件的相關曲線圖及參數如表4所示。

擊穿電壓曲線	漏電流曲線
結電容曲線	IV曲線

表4 SEUCS2X3V1BB相關曲線圖

電氣特性表

At TA = 25℃ unless otherwise noted

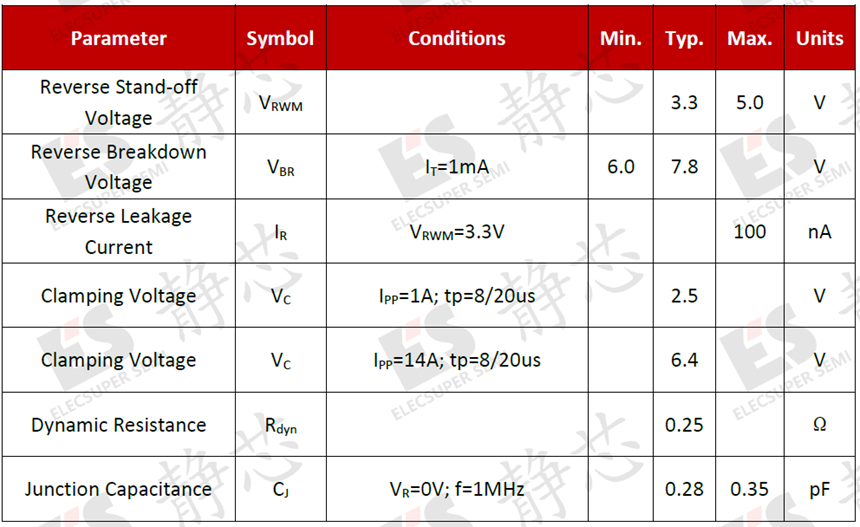

表5 SEUCS2X3V1BB電氣特性表

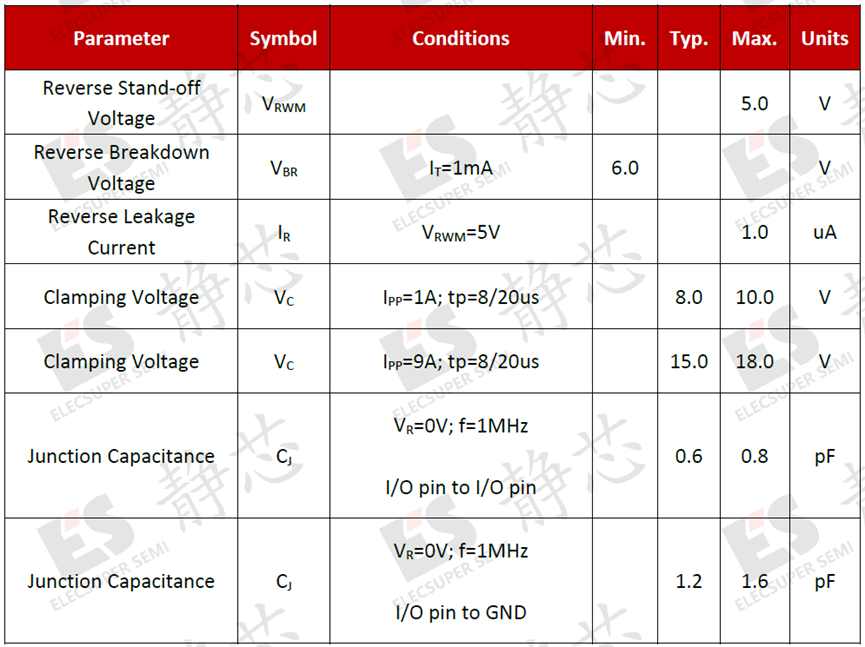

表6 SELC143T5V2UA電氣特性表

總結與結論

隨著移動設備和存儲設備的普及，高速的數據傳輸變得越來越重要。USB 3.0不僅應用于傳統的計算機外設，還廣泛應用于智能手機、平板電腦、SSD固態硬盤、相機等設備的數據傳輸和充電。因此防止災難性靜電放電（ESD）事件對USB 3.0端口的侵害，成為了不可忽視的課題。本方案采用的元器件都為湖南靜芯研發的深回掃型器件，回掃特性ESD防護器件具有超小封裝體積、超低鉗位電壓、超低結電容特性，相比常規工藝 TVS防護效果更優，且不影響信號完整性，可更有效保護高速數據接口免受瞬態過電壓的影響，為相關電子產品設備加固防護，提升消費者使用體驗。

湖南靜芯深回掃型系列ESD器件工作電壓涵蓋1.0~38V，電流涵蓋4~30A，電容最低至0.1pF，封裝涵蓋CSP、FC及各類封裝形式。同時推出22V&33V TDS平緩浪涌抑制器，可用于保護工作電壓為20V、24V、28V、36V的系統，具有精準且恒定的觸發電壓、優異的鉗位性能及穩定的溫度特性，可為系統提供更全面保護。結合TDS器件與深回掃ESD優勢，湖南靜芯是國內首家推出USB4.0完整解決方案的公司，詳情可以參考：“湖南靜芯推出USB4.0&PD3.0的ESD&EOS防護完整解決方案100W+80G/120G”與“湖南靜芯推出USB4.0&PD3.1的ESD&EOS防護完整解決方案140W&180W+80G/120G”等文章。
