CAN總線通信異常？錯誤幀頻繁出現？本文詳解五種錯誤幀類型，并提供五步排查法，助你快速定位問題根源。

?錯誤幀的作用

錯誤幀是CAN總線用于錯誤通知的報文。當任一節點檢測到通信錯誤時，會立即發送錯誤幀通知其他節點，進而丟棄錯誤報文并觸發重發機制，確保數據傳輸?shù)臏?zhǔn)確性。在CAN通信調試中，錯誤幀是定位問題的重要線索。

?五種錯誤幀類型

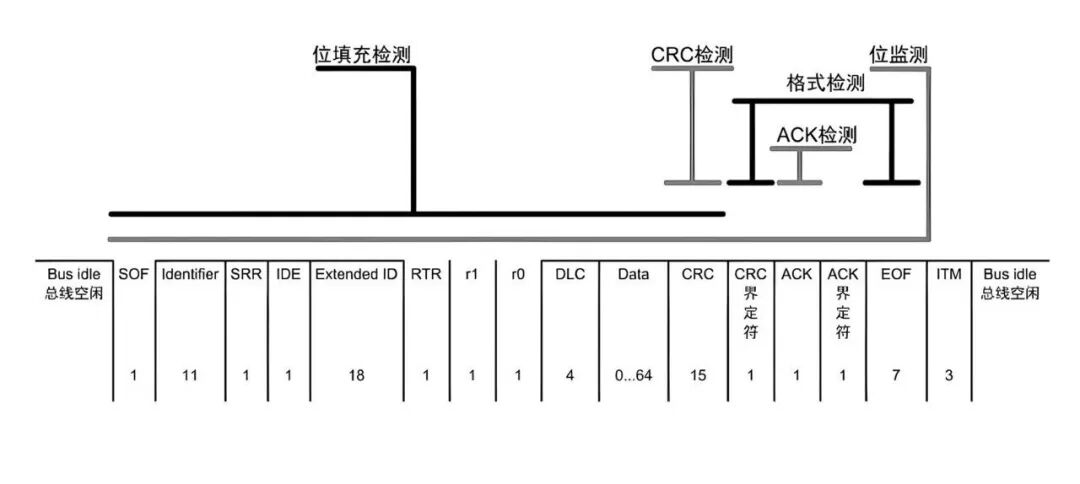

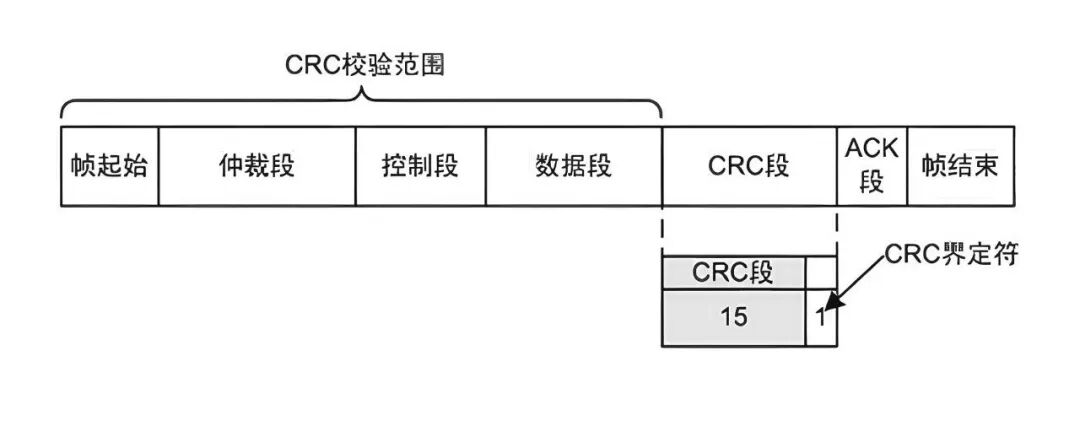

CAN協議定義了以下五種錯誤幀：1. CRC錯誤：接收節點計算的CRC校驗值與報文中的CRC字段不一致，表明數據在傳輸過程中發生篡改。

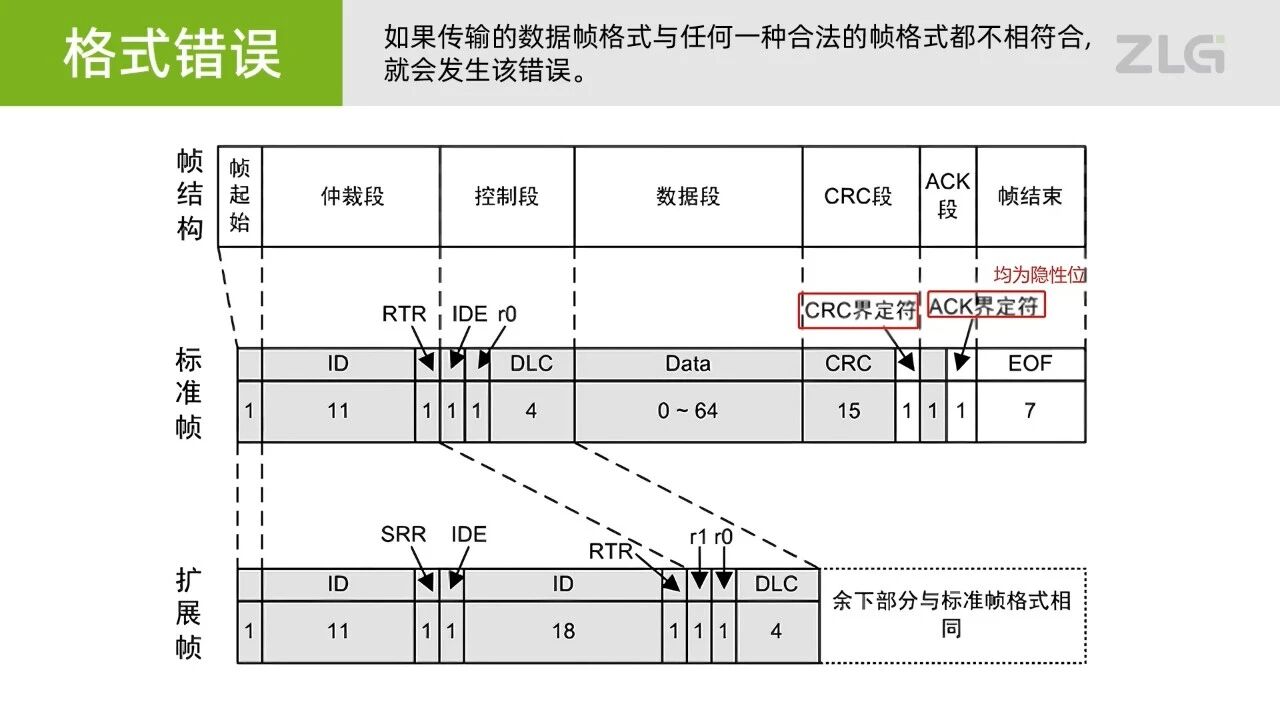

2. 格式錯誤：報文格式不符合CAN協議規范，如幀結束位、幀間隔等固定格式字段出錯。

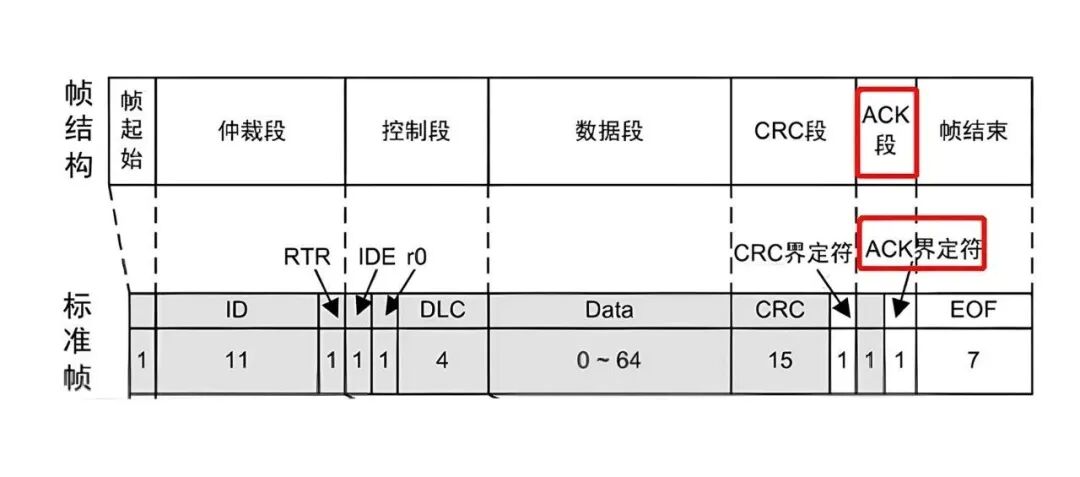

3. 應答錯誤：發送節點在應答間隙未檢測到顯性位，說明沒有接收節點成功接收該報文。

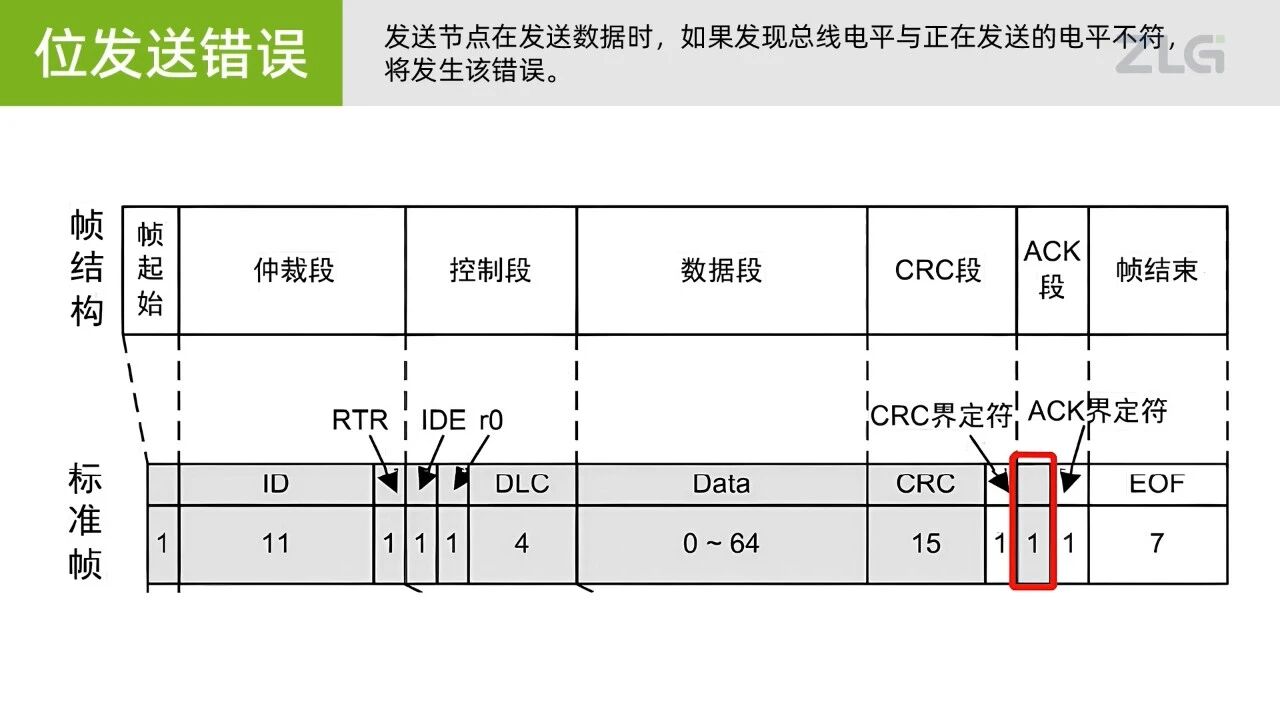

4. 位發送錯誤：發送節點回讀總線電平時，發現與自身發送的位電平不一致，檢測到總線沖突或干擾。

5. 位填充錯誤：CAN協議采用位填充機制，當檢測到連續6個相同電平時，判定為填充錯誤，通常由總線干擾或時鐘偏差導致。

?五步排查法

出現錯誤幀時，建議按以下順序排查：

第一步：檢查物理接線

確認設備CAN口接線正確，遵循CANH接CANH、CANL接CANL的原則，避免交叉或反接。

第二步：檢查終端電阻

測量總線總電阻值，標準CAN網絡兩端應各接120Ω終端電阻，并聯后總阻值約為60Ω。阻值偏差過大會導致信號反射，影響通信穩定性。

第三步：檢查波特率一致性

確保所有節點的通信波特率設置一致，包括位時間、采樣點等參數。波特率不匹配是錯誤幀的常見原因。

第四步：排查電磁干擾

檢查現場布線是否遠離強干擾源，雙絞線絞距是否合理，屏蔽層是否單端接地。必要時增加磁環或改用屏蔽電纜。

第五步：優化波特率容忍度

若以上步驟無法解決，可嘗試計算自定義波特率值，適當提高采樣點容忍度，增強總線對時鐘偏差的適應能力。
?總結

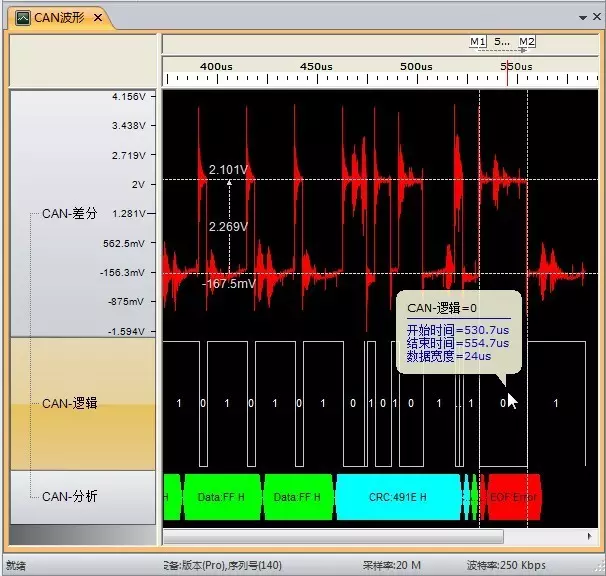

錯誤幀是CAN總線可靠性的重要保障，理解其類型與成因，配合系統的排查方法，能夠快速定位并解決通信故障。建議在日常調試中借助CAN分析儀捕獲錯誤幀，結合上述思路逐一排查。
